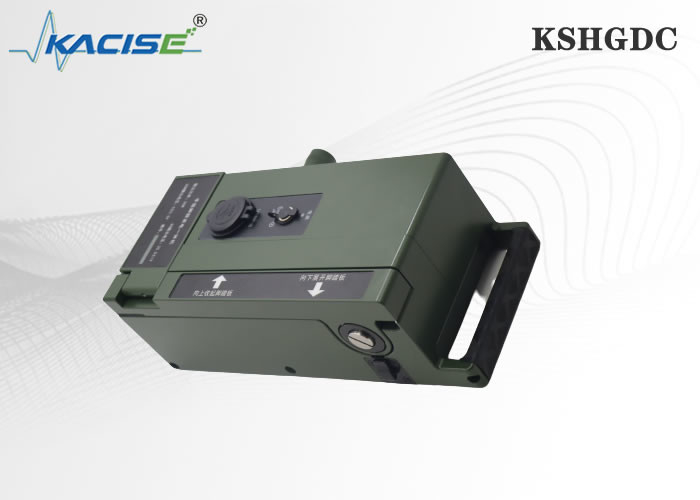

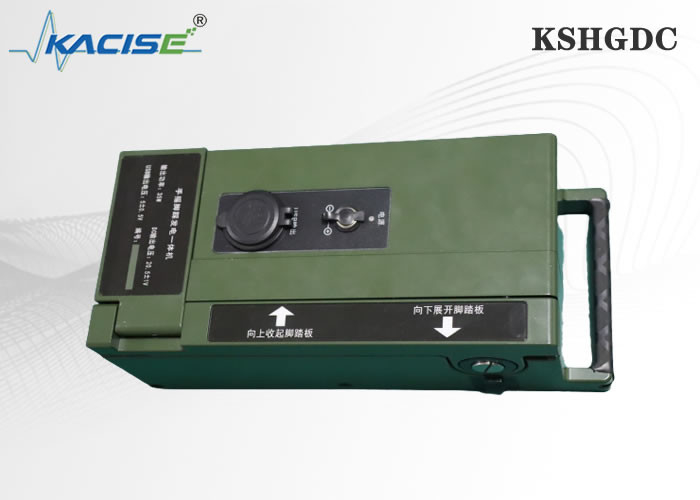

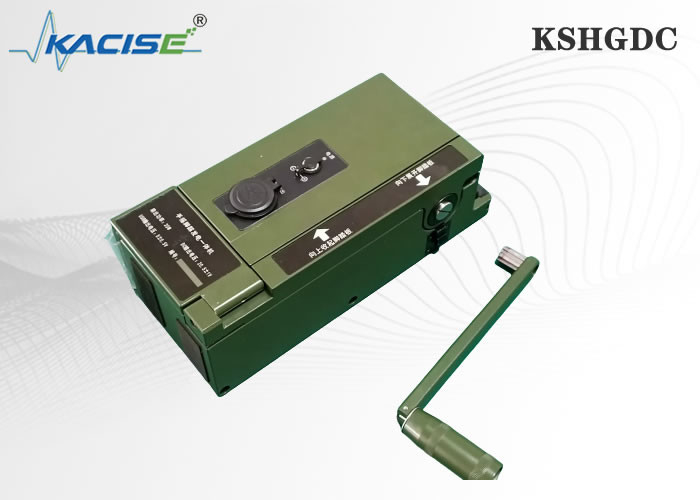

KSHGDC 65W φορητή στρατιωτική γεννήτρια χειροκίνησης για ραδιοεξοπλισμό

Στρατιωτική γεννήτρια χειροκίνητης μηχανής KSHGDC

1. Γενική περιγραφή
1.1 Εφαρμογή
Αυτή η χειρογεννήτρια είναι μια αναδυόμενη πηγή ενέργειας συνεχούς ρεύματος για το ραδιόφωνο και την φόρτιση μπαταρίας με τάση 16,8V και 5V.Μπορεί να τροφοδοτήσει συνεχώς λειτουργούν σε πλωτή φόρτιση τη μπαταρία αποθήκευσης για στρατιωτική έκτακτη ανάγκη.

Χαρακτηριστικά του προϊόντος:

• Ενεργοποίηση του εξοπλισμού ανά πάσα στιγμή με το χέρι στο πεδίο
• Η συνολική ισχύς είναι μεγαλύτερη από 10W, μικρού μεγέθους και υψηλής ισχύος
• Παρέχει έξοδο 12V και έξοδο USB 5V για την τροφοδότηση διαφόρων συσκευών
• Κέλυφος από κράμα αλουμινίου, πιο στερεό και αξιόπιστο
• Όλο το μηχάνημα είναι λιγότερο από 600g, πιο φορητό

1.2 Βασικές προδιαγραφές
Βασικές παραμέτρους

1.3 Το πακέτο παράδοσης αποτελείται από

2 Αρχές λειτουργίας

Αυτή η γεννήτρια χειρός λειτουργεί με ανθρώπινη δύναμη. με τη βοήθεια του ελαστικού, παράγει την κινητική δύναμη για να κάνει τον μόνιμο μαγνήτη συγχρονισμένη γεννήτρια για να παράγει ενέργεια.μετά τη διόρθωση με διόδους πυριτίουΗ τάση εξόδου για την φόρτιση είναι μη ρυθμιζόμενη.

2.1 Μεταφορά κιβωτίων

Η ισχύς αυτής της χειρογεννητριακής γεννήτριας μεταδίδεται από τρία σειριακά γρανάζια, η ισχύς από τις λαβές μεταδίδεται στον άξονα του ροτόρου της γεννήτριας και ο τροχός κάνει τον ροτόρα να περιστρέφεται.Ο συνολικός λόγος μεταφοράς I=Il xI2=7.46x6.71 =50 Καθώς η ταχύτητα κίνησης είναι 11 Or/min, η ταχύτητα του περιστροφίου της γεννήτριας είναι περίπου 3000r/min.

2.2 Η γεννήτρια.

Η δομή της γεννήτριας είναι τύπου εξωτροτήρα· ο στατήρας αποτελείται από τριφασικές κατανεμημένες και στρογγυλεμένες περιέλιξεις σε σύνδεση αστέρα.Ο ρότορας είναι φτιαγμένος από σπάνιο γήινο μόνιμο μαγνήτη είναι σχήμα αστέρα και οκταπόλεωςΌταν οι λαβές είναι στρογγυλοποιημένες, υπάρχει σχετική κίνηση του μαγνητικού πεδίου σε σχέση με τον στατήρα,και η 3-φασική εναλλασσόμενη τάση επαγωγείται στην επικάλυψη του στατόρου με συχνότητα περίπου 200 Hz.

2.3 Μέρος κυκλώματος

Το κύκλωμα είναι κατασκευασμένο από 3-φασικό ευθυγραμμιστή τύπου γέφυρας και φίλτρο συμπυκνωτή.Η ψηφιακή οθόνη δείχνει την κατάσταση λειτουργίας, συμπεριλαμβανομένης της τάσης και του ρεύματος. Ελέγξτε την ταχύτητα κλίσης για να διατηρήσει το πράσινο δείκτη που οδηγεί σε κατά τη διάρκεια κλίσης της χειροκίνητης, το κίτρινο που οδηγεί σε, θα πρέπει να επιταχύνει και το κόκκινο που οδηγεί στην ταχύτητα δείκτη προς τα κάτω.
