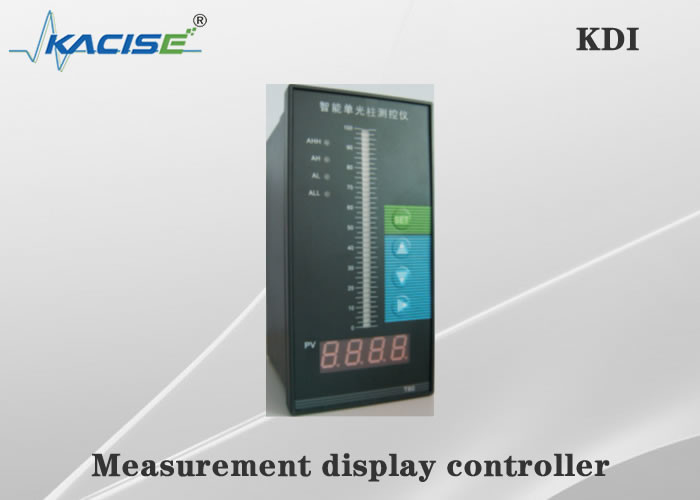

Ελεγκτής ψηφιακής επίδειξης σειράς KDI
Εισαγωγή
Ο ελεγκτής επίδειξης σειράς KDI είναι κατάλληλος για τη μέτρηση και ο έλεγχος των διάφορων θερμοκρασιών, των πιέσεων, των υγρών επιπέδων, των μηκών, της ψηφιακής επεξεργασίας κ.λπ. που χρησιμοποιούν έναν μικροεπεξεργαστή επιτρέπει την υπερβολικά ακριβή γραμμική διόρθωση των διάφορων μη γραμμικών σημάτων.
Ο ελαφρύς ελεγκτής επίδειξης στηλών σειράς KDI ενσωματώνει την ψηφιακή επίδειξη μέτρησης και την αναλογική επίδειξη μέτρησης. Υιοθετεί την επίδειξη των ψηφιακών οδηγήσεων για να επιδείξει ακριβώς και να ελέγξει τις σε πραγματικό χρόνο τιμές μέτρησης. Συγχρόνως, υιοθετεί τη μεγάλης ακρίβειας γραμμή 40 που ελαφρύς η επίδειξη στην επίδειξη πραγματικός χρόνος στηλών μέτρησε τις τιμές σαφώς και διαισθητικά. Είναι κατάλληλο και διαισθητικό να συγκρίνει με άλλες παραμέτρους μέτρησης.
Ο ελεγκτής επίδειξης σειράς KDI ανοίγει τη διεπαφή ρύθμισης των εσωτερικών παραμέτρων του οργάνου (συμπεριλαμβανομένου του τύπου εισαγωγής, του τρόπου υπολογισμού, των παραμέτρων παραγωγής, των παραμέτρων επικοινωνίας, κ.λπ.) στο χρήστη.
Ο ελεγκτής επίδειξης σειράς KDI μπορεί να μεταστρέψει μεταξύ της εισαγωγής των πολλαπλάσιων αριθμών δεικτών. Με την προηγμένη άλτης-ελεύθερη την τεχνολογία, δεν υπάρχει καμία ανάγκη να αλλαχτούν οι άλτες ή οι διακόπτες κατά αλλαγή του αριθμού δεικτών εισαγωγής. Η ολόκληρη διαδικασία τροποποίησης οργάνων δεν πρέπει να τροφοδοτηθεί μακριά. Ακριβώς θέστε τον αριθμό δεικτών του μετρητή και τις σχετικές παραμέτρους, και τον αριθμό δεικτών εισαγωγής μπορεί να αλλάξουν on-line.
Η επικοινωνία πολυ-μηχανών υποστηρίξεων ελεγκτών επίδειξης σειράς KDI, με ποικίλες τυποποιημένες τμηματικές διπλής κατεύθυνσης λειτουργίες επικοινωνίας, μπορεί να επιλέξει ποικίλες επιλογές επικοινωνίας (όπως rs-232C, rs-485, rs-422, κ.λπ.), baud επικοινωνίας ποσοστό 300 ~ 9600bps που οι εσωτερικές παράμετροι του οργάνου είναι θέτουν ελεύθερα. Μπορεί να επικοινωνήσει με τις διάφορες συσκευές με την τμηματικές εισαγωγή και την παραγωγή (όπως ο υπολογιστής, ο προγραμματίσημος ελεγκτής, το PLC, κ.λπ.) για να διαμορφώσει ένα ευφυές σύστημα διαχείρισης. Είναι εξοπλισμένο με μια σειρά συλλεκτών στοιχείων και όλου του κινεζικού βιομηχανικού λογισμικού διαμόρφωσης ελέγχου βασισμένων στην πλατφόρμα WINDOWS'9 Χ, η οποία μπορεί βολικά να πραγματοποιήσει τη διαχείριση δικτύου των πολλαπλάσιων οργάνων και των οικοδεσποτών υπολογιστών.
Χαρακτηριστικά γνωρίσματα
· Νέα έννοια του ψηφιακού αυτόματος-συντονισμού υπολογιστών
· Σαφής και σαφής επίδειξη μέτρησης
· Η επικοινωνία δικτύων πολυ-μηχανών υποστήριξης, πρωτόκολλο επικοινωνίας μπορεί να είναι έθεσε ελεύθερα
· Μοναδική ορθάνοικτη καθορισμένη από το χρήστη διεπαφή
· Καθορισμένη παράμετρος δύναμη-από τη μόνιμη κλειδαριά κωδικού πρόσβασης διατήρησης και παραμέτρου
· Πλήρως ψηφιακή κρύα αποζημίωση συνδέσεων
· Εξωτερικό μέγεθος δομών πολυ-μεγέθους
· Τρόπος παροχής ηλεκτρικού ρεύματος μετατροπής εναλλασσόμενου ρεύματος και συνεχούς ρεύματος
Παράμετροι
Ταίριασμα τον τυποποιημένο συντάσσοντας ευρετήριο αισθητήρα θερμοκρασίας:
| Σήμα εισαγωγής |
Ευρετηρίαση Αριθ. |
Ψήφισμα | Αισθητήρας | Σειρά |
| Β | 1 |
Λευκόχρυσος30-λευκόχρυσος6 ρόδιο
|
400~1800℃ | |
| S | 1 | Λευκόχρυσος10-λευκόχρυσος | 0~1600℃ | |
| Κ | 1 | Πυρίτιο χρώμιο-νικελίου νικελίου | 0~1300℃ | |
| Ε | 1 |
Νικέλιο χρώμιο-constantan
|
0~1000℃ | |
| J | 1 |
Σίδηρος-Constantan
|
0~1200℃ | |
| Τ | 0,1 |
Χαλκός-Constantan
|
-199.9~3200℃ | |
| Wre | 1 |
Βολφράμιο3-βολφράμιο25
|
0~2300℃ | |
| Pt100 | 1 | Θερμική αντίσταση Ρ0 λευκόχρυσου = 100Ω | -199~650℃ | |
| Pt100 | 0,1 | Θερμική αντίσταση Ρ0 λευκόχρυσου=100Ω | -199.9~320.0℃ | |
| Cu50 | 0,1 | Θερμική αντίσταση Ρ0 χαλκού=50Ω | -50.0~150.0℃ |
Με την τυποποιημένη συσκευή αποστολής σημάτων σημάτων:
| Σήμα εισαγωγής |
Τυποποιημένο σήμα Σειρά |
Αντίσταση εισαγωγής | Ταιριάζοντας με συσκευή αποστολής σημάτων | Μέτρηση της σειράς |
|
διάφορο σήμα των MV 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
συσκευή αποστολής σημάτων αιθουσών συμβατό σύστημα με ddz-ΙΙ όργανο τύπων συμβατό σύστημα με ddz-ΙΙΙ όργανο τύπων συμβατό σύστημα με ddz-ΙΙ όργανο τύπων συμβατό σύστημα με ddz-ΙΙΙ όργανο τύπων συμβατό σύστημα με τους μακρινούς αντιστάτες πίεσης |
σύνολο σύμφωνα με τις ανάγκες των χρηστών.
σειρά: -1999~9999 |
Κύριες τεχνικές παράμετροι
| Σήμα εισαγωγής | Ανάλογο |
Αντίσταση: τυποποιημένη θερμική αντίσταση (μακρινή αντίσταση πίεσης όπως Pt100, Cu50)
Γαλβανικά ζεύγη: τυποποιημένα θερμοηλεκτρικά ζεύγη (Β, S, Κ, Ε, J, Τ, WRe, κ.λπ.)
Ρεύμα: 0~10mA, 4~20mA, 0~20mA, κ.λπ. (σύνθετη αντίσταση ≤250Ω εισαγωγής) |
| Μέτρηση της σειράς | -1999~9999 | |
| Ακρίβεια | 0,2% FS ±1 ή 0,5% FS ±1 | |
| Ψήφισμα | 1, 0,1, 0,01 ή 0,001 | |
| Αποζημίωση θερμοκρασίας | 0~50 | |
| Μέθοδος επίδειξης |
-19999~9999 μετρημένη επίδειξη αξίας -19999~9999 καθορισμένη επίδειξη αξίας μετρημένη 0~100% επίδειξη στηλών αξίας ελαφριά Λειτουργούσα επίδειξη θέσης οδηγήσεων |
|
| Ελαφριά ακρίβεια στηλών | Η ελαφριά ακρίβεια επίδειξης στηλών είναι 1% | |
| Μέθοδος ελέγχου | Θέσης/ΜΑΚΡΙΑ με τη σπασμωδική κίνηση | |
| Σήμα παραγωγής |
Ανάλογο παραγωγή
|
Συνεχές ρεύμα 0-5V (χωρητικότητα φορτίων ≤250Ω) Συνεχές ρεύμα 1~5V (χωρητικότητα φορτίων ≤250Ω) Συνεχές ρεύμα 0~10mA (χωρητικότητα φορτίων ≤750Ω) Συνεχές ρεύμα 4~20mA (χωρητικότητα φορτίων ≤500Ω) |
|
Διακόπτης παραγωγή
|
Παραγωγή ελέγχου ηλεκτρονόμων - ηλεκτρονόμος ON/OFF με τη σπασμωδική κίνηση Ικανότητα επαφών: AC220V/3A DC24V/6A (ανθεκτικό φορτίο)
Το ελέγξιμο παραγωγή-SCR πυριτίου (ελέγξιμος μηδέν-διασχίζοντας σφυγμός), μπορεί να προκαλέσει το ελέγξιμο πυρίτιο: 400V/100A
Παραγωγή στερεάς κατάστασης ηλεκτρονόμων - παραγωγή SSR (σήμα ελέγχου στερεάς κατάστασης ηλεκτρονόμων), 6 ~ 24/30mA (η τάση δεν μπορεί να ρυθμιστεί) |
|
|
Επικοινωνία παραγωγή
|
Τρόπος διεπαφών - τυποποιημένη τμηματική διπλής κατεύθυνσης διεπαφή επικοινωνίας: RS-485, RS-232C, RS-422, Κ.ΛΠ. | |
| Παραγωγή τροφών | DC24V, χωρητικότητα φορτίων ≤30mA | |
| μέθοδος ελέγχου |
Προαιρετικός έλεγχος 1~4 ορίου, ένδειξη των οδηγήσεων. Ο τρόπος ελέγχου είναι ο ηλεκτρονόμος ON/OFF με τη σπασμωδική κίνηση (ο χρήστης μπορεί να τον θέσει ελεύθερα)
|
|
| ακρίβεια ελέγχου | ±1 | |
| Τρόπος συναγερμών | Μπορείτε να επιλέξετε το συναγερμό 1~4 ορίου, ένδειξη των οδηγήσεων. Ο τρόπος ελέγχου είναι ο ηλεκτρονόμος ON/OFF με τη σπασμωδική κίνηση (ο χρήστης μπορεί να τον θέσει ελεύθερα) | |
| Ακρίβεια συναγερμών | ±1 | |
| Αποζημίωση θερμοκρασίας | αυτόματη αποζημίωση θερμοκρασίας 0~5 0°C ψηφιακή | |
| Ρύθμιση παραμέτρου |
• Βασική ψηφιακή ρύθμιση Τύπου τύπων αφής επιτροπής • Η θέτοντας αξία παραμέτρου είναι μόνιμα λαβή όταν δύναμη μακριά • Κλειδαριά κωδικού πρόσβασης αξίας ρύθμισης παραμέτρου |
|
| Μέθοδος προστασίας |
• Συναγερμός αποσύνδεσης βρόχων εισαγωγής (όταν θερμοηλεκτρικό ζεύγος ή αντίσταση που εισάγεται), παραγωγή ηλεκτρονόμων, ένδειξη των οδηγήσεων • Εισαγωγή πέρα από/κάτω από το συναγερμό σειράς • Ισχύς κάτω από την αυτόματη αναστοιχειοθέτηση τάσης •Αυτόματη αναστοιχειοθέτηση εργασίας ανώμαλα (φύλακας) |
|
| Σε απευθείας σύνδεση επικοινωνία | Το πρωτόκολλο επικοινωνίας είναι ένα two-wire σύστημα, ένα τριών καλωδίων σύστημα ή ένα τετρασύρματο σύστημα (π.χ. RS485, RS232C, RS422, κ.λπ.) μπορεί επίσης να ζητηθεί ειδικά από το χρήστη. Το baud ποσοστό των 300 έως 9 6 0 0 β π s μπορεί να τεθεί ελεύθερα από τις εσωτερικές παραμέτρους του οργάνου. Η διεπαφή και η κύρια μονάδα χωρίζονται από την φωτογραφία-ηλεκτρική ενέργεια, και η απόσταση επικοινωνίας μπορεί να φθάσει σε 1,2 χλμ. Το σύστημα υιοθετεί το master-slave τρόπο επικοινωνίας. Ολόκληρος ο βρόχος ελέγχου χρειάζεται μόνο ένα (τρία, τέσσερα) καλώδιο πυρήνων δύο, το οποίο μπορεί να πραγματοποιήσει την επικοινωνία με τον οικοδεσπότη υπολογιστή. Ο ανώτερος υπολογιστής μπορεί να καλέσει τον αριθμό συσκευών που τίθεται από το χρήστη, και να καλέσει τη σκηνή κάθε οργάνου ανά πάσα στιγμή. Τα στοιχεία, και μπορούν να χρησιμοποιηθούν για να θέσουν τις εσωτερικές παραμέτρους του οργάνου. Εξοπλισμένο με το συλλέκτη στοιχείων και το βιομηχανικό λογισμικό ελέγχου, μπορεί να πραγματοποιήσει τη σε απευθείας σύνδεση επικοινωνία μεταξύ των πολλαπλάσιων οργάνων και ενός ή περισσότερων μικροϋπολογιστών. | |
| Περιβάλλον χρήσης |
• Περιβαλλοντική θερμοκρασία 0~5 0°C • Σχετική υγρασία ≤ 85 Ρ Χ • Αποφύγετε τα ισχυρά διαβρωτικά αέρια |
|
| Παροχή ηλεκτρικού ρεύματος |
Κανονικός τύπος: • ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220 Β + 10 - 1 5% (50 γραμμική πηγή ισχύος Hz ± 2Hz) Ειδικός τύπος: • ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 90 ~ 260 β - δύναμη διακοπτών • Συνεχές ρεύμα 24 Β ±2 β - σβήστε την παροχή ηλεκτρικού ρεύματος |
|
| Κατανάλωση ισχύος |
• ≤5 W (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220 γραμμική παροχή ηλεκτρικού ρεύματος Β) • ≤4 W (παροχή ηλεκτρικού ρεύματος διακοπτών ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 90 V~265 Β) • ≤4 W (παροχή ΣΥΝΕΧΟΎΣ 4 Β ηλεκτρικού ρεύματος) |
|
| Βάρος | 420g (παροχή ηλεκτρικού ρεύματος AC220V γραμμική) | |
Διαστάσεις
Ανοίγοντας μέγεθος πινάκων (στο χιλ.)
- Σειρά C80.T880 (οριζόντιος τύπος)
- Σειρά C40 (οριζόντιος τύπος)
- Σειρά C70 (οριζόντιος τύπος)
- Σειρά C10 (οριζόντιος τύπος)
- Σειρά S80.ST80 (κάθετη)
- Σειρά S40 (κάθετη)
- Σειρά C90
Διαταγή των πληροφοριών
| Πρότυπο | Κώδικας | Περιγραφή | |||||||||
| ΚΑΤΣΙΚΙ | |||||||||||
| Χαρακτηριστικό γνώρισμα εμφάνισης |
Γ S |
Οριζόντιο όργανο επίδειξης (σημείωση 1) Κάθετο όργανο επίδειξης (σημείωση 1) |
|||||||||
| Διαστάσεις |
1 4 7 8 9 |
48 X48mm 96 X 48mm (οριζόντια) 48 X96mm (κάθετα) 72 X 72mm 160 X 80mm (οριζόντια) 80 X160mm ((κατακόρυφος) 96 X 96mm |
|||||||||
| Έλεγχος |
01 03 04 |
Επίδειξη μέτρησης Διπλός έλεγχος ορίου Έλεγχος τεσσάρων ορίου ή παραγωγή συναγερμών τεσσάρων ορίου (σημείωση 2) |
|||||||||
| μέθοδος επικοινωνίας | Δείτε τη «μέθοδο επικοινωνίας» | ||||||||||
| Παραγωγή | Δείτε «τη μέθοδο παραγωγής οργάνων» | ||||||||||
| Εισαγωγή | Δείτε «να εισαγάγετε τον κώδικα επιλογής τύπων» | ||||||||||
| Πρώτη μέθοδος συναγερμών |
Ν Χ Λ |
Κανένας συναγερμός (μπορεί να παραλειφθεί) Ανώτεροι έλεγχος/συναγερμός ορίου (έλεγχος τεσσάρων ορίου/σημείωση 2 συναγερμών 2H) Χαμηλότεροι έλεγχος/συναγερμός ορίου (έλεγχος τεσσάρων ορίου/σημείωση 2 συναγερμών 2L) |
|||||||||
| Δεύτερη μέθοδος συναγερμών |
Ν Χ Λ |
Κανένας συναγερμός (μπορεί να παραλειφθεί) Ανώτεροι έλεγχος/συναγερμός ορίου (έλεγχος τεσσάρων ορίου/σημείωση 2 συναγερμών 2H) Χαμηλότεροι έλεγχος/συναγερμός ορίου (έλεγχος τεσσάρων ορίου/σημείωση 2 συναγερμών 2L) |
|||||||||
| Παραγωγή τροφών | Π | DC24V παραγωγή τροφών | |||||||||
| Παροχή ηλεκτρικού ρεύματος |
W Τ |
DC24V παροχή ηλεκτρικού ρεύματος Παροχή ηλεκτρικού ρεύματος AC90 ~ 265V (παροχή ηλεκτρικού ρεύματος μετατροπής) AC220V παροχή ηλεκτρικού ρεύματος (η γραμμική παροχή ηλεκτρικού ρεύματος μπορεί να παραλειφθεί) |
|||||||||
