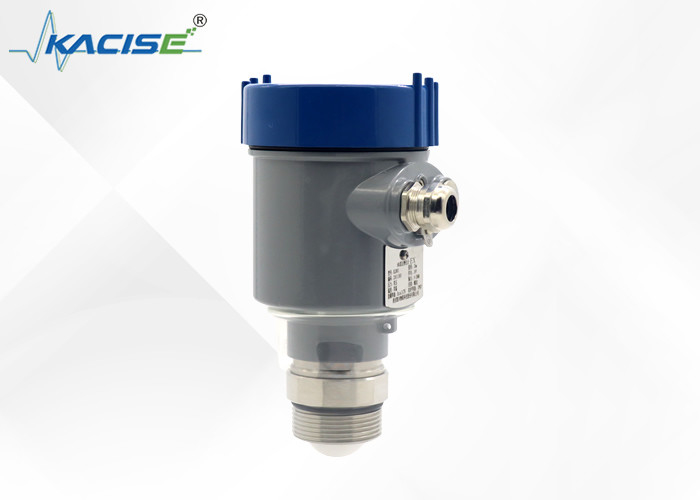

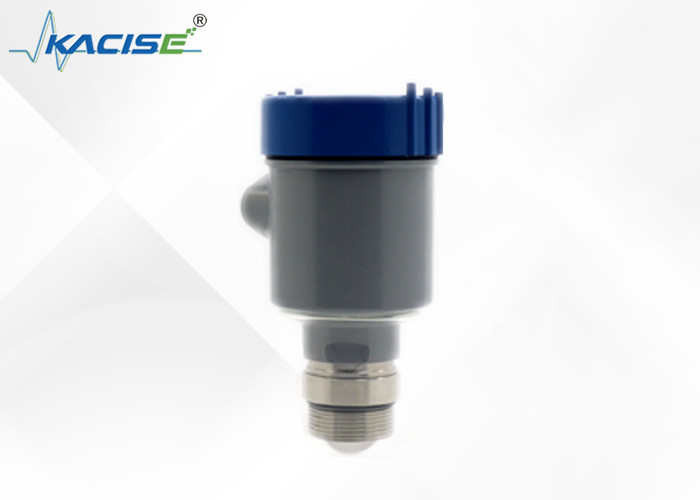

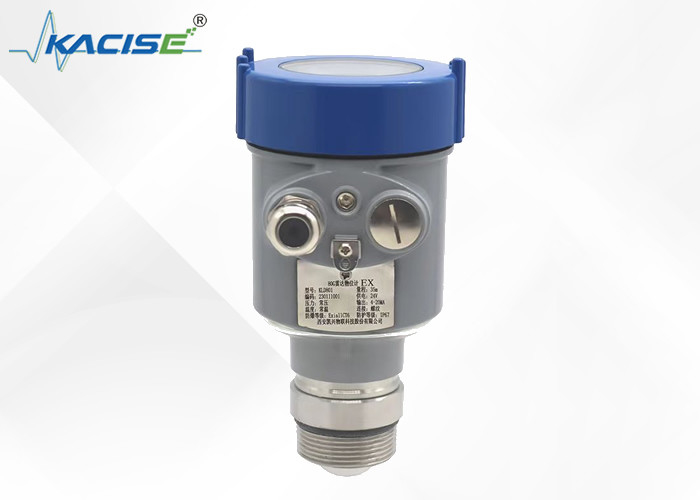

συσκευή αποστολής σημάτων μέτρησης επιπέδων ισόπεδων μετρητών ραντάρ 80G RS485 για μη διαβρωτικό Liquide

80G RS485 Ράδαρα μετρητή επιπέδου μετρητή επιπέδου για μη διαβρωτικό υγρό

Η κεραία εκπέμπει ένα σήμα ραδιοφώνου υψηλής συχνότητας FM και η συχνότητα του σήματος ραδιοφώνου αυξάνεται γραμμικά..Το μεταδιδόμενο σήμα ραντάρ λαμβάνεται από την ίδια κεραία μετά την αντανάκλαση από το μέσο μέτρησης.η διαφορά συχνότητας μεταξύ της συχνότητας του μεταδιδόμενου σήματος και της συχνότητας του λαμβανόμενου σήματος είναι ανάλογη με την μετρούμενη απόστασηΤο συλλεγόμενο σήμα διαφοράς συχνότητας υποβάλλεται σε γρήγορο μετασχηματισμό Fourier (FFT) για να ληφθεί το φάσμα της αντανάκλασης,και η απόσταση προς τον στόχο που πρέπει να μετρηθεί υπολογίζεται με βάση αυτό.
1.Διάσταση του προϊόντος

2. Αρχή λειτουργίας
Η κεραία ραντάρ εκπέμπει στενό παλμό μικροκυμάτων που αντανακλάται όταν φτάνει στην επιφάνεια του δοκιμαζόμενου μέσου και στη συνέχεια λαμβάνεται ξανά από το σύστημα κεραίας.Τα σήματα μεταδίδονται στο ηλεκτρικό κύκλωμα και στη συνέχεια μετατρέπονται σε σήματα επιπέδου.Καθώς η ταχύτητα μετάδοσης του μικροκυμάτων είναι τόσο γρήγορη, ο χρόνος που χρησιμοποιείται για τη μετάδοση των μικροκυμάτων στην επιφάνεια του δοκιμαζόμενου μέσου και στη συνέχεια αντανακλάται πίσω είναι σχεδόν 0.

3Τεχνικά χαρακτηριστικά
Το ραντάρ χιλιοστών κυμάτων, η ακρίβεια της μέτρησης μπορεί να φτάσει έως και ±2 mm και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0,05 m.
Το μικρότερο μέγεθος της κεραίας ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
- Ποικιλία κεραίων φακών, μικρότερες γωνίες εκτόξευσης, πιο συγκεντρωμένη ενέργεια, ισχυρότερα σήματα ηχώ και υψηλότερη αξιοπιστία σε σύγκριση με άλλα προϊόντα ραντάρ υπό τις ίδιες βιομηχανικές και μεταλλευτικές συνθήκες.
∆ Έχει ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά σε περίπτωση προσκόλλησης και συμπύκνωσης.
Το εύρος του δυναμικού σήματος είναι μεγαλύτερο και η μέτρηση των χαμηλών διηλεκτρικών σταθερών μέσων είναι πιο σταθερή.
∆ Πολλαπλές λειτουργίες μέτρησης, ανταπόκριση ραντάρ σε ταχεία λειτουργία μέτρησης
4Τεχνικές προδιαγραφές και επιλογές μοντέλων

5Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα ανακινούμενα κουπίλα κλπ.


6Ηλεκτρική σύνδεση
Ηλεκτρική τροφοδοσία
(4·20) mA/HART ((2 καλώδια)
Η παροχή ενέργειας και το σήμα ισχύος εξόδου μοιράζονται ένα καλώδιο προστασίας δύο πυρήνων.

(4·20) mA ((4 καλώδια/6 καλώδια)
Η παροχή ενέργειας πρέπει να τροφοδοτείται ξεχωριστά.και ένα τετραπυρηνικό καλώδιο προστασίας χρησιμοποιείται για την παροχή ενέργειας και το σήμα ρεύματος (το σήμα ρεύματος και η διεπαφή RS485 μπορούν να εκδοθούν ταυτόχρονα, και απαιτείται ένα καλώδιο προστασίας έξι πυρήνων για ταυτόχρονη έξοδο).

RS485/Modbus
Η παροχή ενέργειας πρέπει να τροφοδοτείται χωριστά, και ένα τετραπυρηνικό καλώδιο προστασίας χρησιμοποιείται για την παροχή ενέργειας και το ψηφιακό σήμα.,και ένα καλώδιο με έξι πυρήνες απαιτείται για ταυτόχρονη έξοδο).
7.Συνδέσεις

8Οδηγός ασφαλείας
Παρακαλούμε να τηρείτε τις απαιτήσεις των τοπικών κανονισμών ηλεκτρικής εγκατάστασης!Όλες οι εργασίες στα ηλεκτρικά στοιχεία του οργάνου πρέπει να εκτελούνται από επαγγελματίες που έχουν λάβει επίσημη εκπαίδευση.Παρακαλούμε ελέγξτε την πινακίδα ονομασίας του οργάνου για να βεβαιωθείτε ότι η προδιαγραφή του προϊόντος πληροί τις απαιτήσεις σας.Παρακαλείστε να βεβαιωθείτε ότι η τάση τροφοδοσίας είναι σύμφωνη με τις απαιτήσεις της πινακίδας ονομασίας του οργάνου.
9.Τέλος προστασίας
Το όργανο αυτό πληροί πλήρως τις απαιτήσεις της κλάσης προστασίας IP66/67, παρακαλούμε διασφαλίστε την αδιάβροχη αντοχή της κεφαλής σφράγισης του καλωδίου, όπως φαίνεται κατωτέρω:

Πώς εξασφαλίζεται ότι η εγκατάσταση πληροί τις απαιτήσεις IP67:
Βεβαιωθείτε ότι η κεφαλή σφράγισης δεν έχει υποστεί ζημιά.
Βεβαιωθείτε ότι το καλώδιο δεν έχει υποστεί ζημιά.
Παρακαλείστε να βεβαιωθείτε ότι τα καλώδια που χρησιμοποιούνται πληρούν τις απαιτήσεις των κανονισμών ηλεκτρικής σύνδεσης.
Πριν από την είσοδο στην ηλεκτρική διεπαφή, λυγίστε το καλώδιο προς τα κάτω για να εξασφαλιστεί ότι το νερό δεν θα ρέει στο περίβλημα, βλ. 1
Παρακαλώ σφίξτε το αδένα του καλωδίου, δείτε 2
Παρακαλείστε να συνδέσετε την μη χρησιμοποιούμενη ηλεκτρική διεπαφή με τυφλή πρίζα, βλέπε 3
10.Λεωνιότητα αισθητήρα
Γωνία δέσμης
Η γωνία δέσμης είναι η γωνία δέσμης στην οποία η πυκνότητα ενέργειας του κύματος ραντάρ φτάνει το ήμισυ της μέγιστης αξίας του (3dB πλάτος).Τα μικροκύματα εκπέμπουν σήματα έξω από το εύρος της δέσμης και μπορούν να αντανακλούνται από αντικείμενα που παρεμβαίνουν.




Όσο μεγαλύτερο είναι το μέγεθος της κεραίας και όσο μικρότερη είναι η γωνία α της δέσμης, τόσο λιγότερες παρεμβολές θα παράγονται.
Για ακριβέστερες μετρήσεις, αποφύγετε την εγκατάσταση οποιωνδήποτε εσωτερικών συσκευών (όπως διακόπτες ορίου, αισθητήρες θερμοκρασίας, βάσεις, δαχτυλίδια κενού, τροχιά θέρμανσης, φέφλερ, κλπ.).) εντός του εύρους της δέσμης σήματος.
Έκθεση προϊόντων της σειράς KLD800
