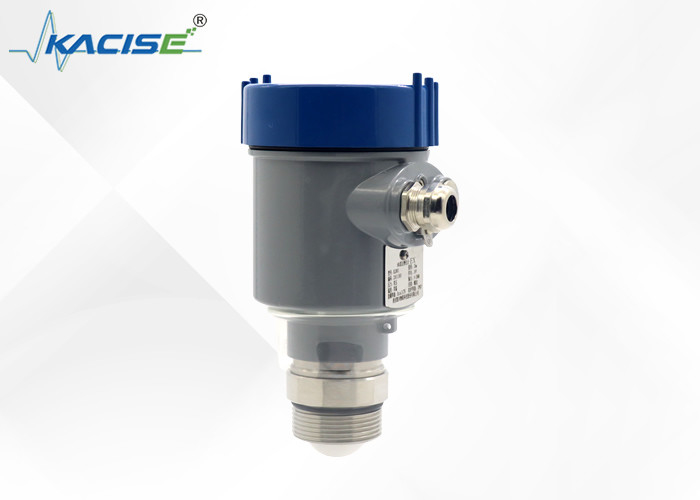

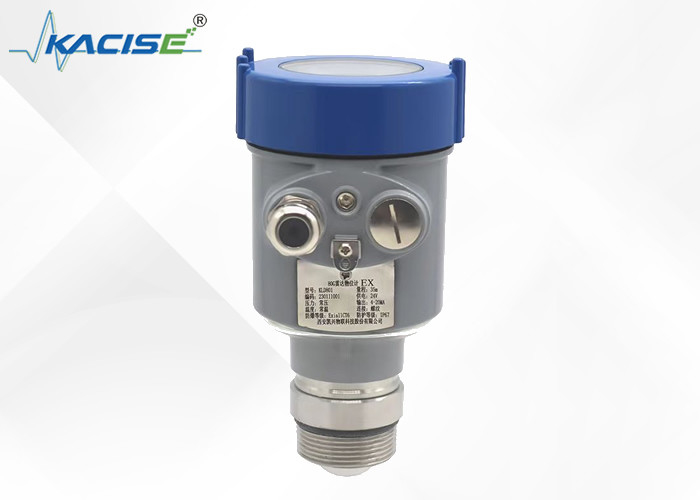

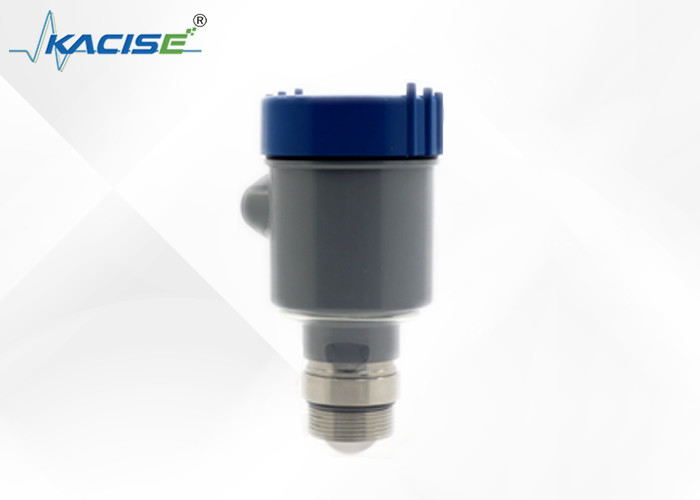

η συσκευή αποστολής σημάτων επιπέδων ραντάρ μη επαφών cOem 15m 80G RS485 KLD801 για τη σηπτική δεξαμενή

Ο πομπός ραντάρ στάθμης χωρίς επαφή Kacise KLD801 OEM 15m 80G RS485 είναι ειδικά σχεδιασμένος για σηπτικές δεξαμενές. Λειτουργεί σε συχνότητα 80G και έχει εμβέλεια 15 μέτρων. Με επικοινωνία RS485, επιτρέπει την απρόσκοπτη μεταφορά δεδομένων. Η λειτουργία του χωρίς επαφή εξασφαλίζει ελάχιστες παρεμβολές και ακριβή ανίχνευση στάθμης, παρέχοντας αξιόπιστες λύσεις για την παρακολούθηση σηπτικών δεξαμενών.

Η κεραία ραντάρ εκπέμπει στενό παλμό μικροκυμάτων που θα ανακλαστεί πίσω όταν φτάσει στην επιφάνεια του μέσου που ελέγχεται και στη συνέχεια θα ληφθεί ξανά από το σύστημα κεραίας. Τα σήματα θα μεταδοθούν στο ηλεκτρικό κύκλωμα και στη συνέχεια θα μετατραπούν σε σήματα στάθμης. Καθώς η ταχύτητα μετάδοσης των μικροκυμάτων είναι τόσο γρήγορη, ο χρόνος που χρησιμοποιείται για τη μετάδοση των μικροκυμάτων στην επιφάνεια του μέσου που ελέγχεται και στη συνέχεια ανακλάται πίσω είναι σχεδόν 0.

• Ραντάρ χιλιοστομετρικών κυμάτων, η ακρίβεια μέτρησης μπορεί να φτάσει έως και ±2mm και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0,05m.
• Το μικρότερο μέγεθος κεραίας ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
• Μια ποικιλία κεραιών φακού, μικρότερες γωνίες εκπομπής, πιο συγκεντρωμένη ενέργεια, ισχυρότερα σήματα ηχούς και υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τις ίδιες βιομηχανικές και μεταλλευτικές συνθήκες.
• Έχει ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά σε περίπτωση προσκόλλησης και συμπύκνωσης.
• Το δυναμικό εύρος σήματος είναι μεγαλύτερο και η μέτρηση μέσων με χαμηλή διηλεκτρική σταθερά είναι πιο σταθερή.
• Πολλαπλές λειτουργίες μέτρησης, απόκριση ραντάρ σε λειτουργία γρήγορης μέτρησης.

Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο του υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως αναδευτήρες κ.λπ.

Τροφοδοσία (4～20) mA/HART(2 καλώδια)
Η τροφοδοσία και το σήμα ρεύματος εξόδου μοιράζονται ένα θωρακισμένο καλώδιο δύο πυρήνων. Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.

(4～20) mA(4 καλώδια/6 καλώδια)
Η τροφοδοσία πρέπει να τροφοδοτείται ξεχωριστά και χρησιμοποιείται ένα θωρακισμένο καλώδιο τεσσάρων πυρήνων για την τροφοδοσία και το σήμα ρεύματος (το σήμα ρεύματος και η διεπαφή RS485 μπορούν να εξάγονται ταυτόχρονα και απαιτείται ένα θωρακισμένο καλώδιο έξι πυρήνων για ταυτόχρονη έξοδο).

RS485/Modbus
Η τροφοδοσία πρέπει να τροφοδοτείται ξεχωριστά και χρησιμοποιείται ένα θωρακισμένο καλώδιο τεσσάρων πυρήνων για την τροφοδοσία και το ψηφιακό σήμα. (Το σήμα ρεύματος και η διεπαφή RS485 μπορούν να εξάγονται ταυτόχρονα και απαιτείται ένα θωρακισμένο καλώδιο έξι πυρήνων για ταυτόχρονη έξοδο).

Παρακαλούμε τηρήστε τις απαιτήσεις των τοπικών κανονισμών ηλεκτρικής εγκατάστασης! Ακολουθήστε τους τοπικούς κανονισμούς για την υγεία και την ασφάλεια του προσωπικού. Όλες οι εργασίες στα ηλεκτρικά εξαρτήματα του οργάνου πρέπει να ολοκληρώνονται από επαγγελματίες που έχουν λάβει επίσημη εκπαίδευση. Ελέγξτε την πινακίδα του οργάνου για να βεβαιωθείτε ότι οι προδιαγραφές του προϊόντος πληρούν τις απαιτήσεις σας. Βεβαιωθείτε ότι η τάση τροφοδοσίας είναι σύμφωνη με τις απαιτήσεις στην πινακίδα του οργάνου.

Αυτό το όργανο πληροί πλήρως τις απαιτήσεις της κατηγορίας προστασίας IP66/67, βεβαιωθείτε για την αδιαβροχοποίηση της κεφαλής στεγανοποίησης του καλωδίου.

Πώς να διασφαλίσετε ότι η εγκατάσταση πληροί τις απαιτήσεις του IP67:

• Βεβαιωθείτε ότι η κεφαλή στεγανοποίησης δεν είναι κατεστραμμένη.
• Βεβαιωθείτε ότι το καλώδιο δεν είναι κατεστραμμένο.
• Βεβαιωθείτε ότι τα καλώδια που χρησιμοποιούνται πληρούν τις απαιτήσεις των κανονισμών ηλεκτρικής σύνδεσης.
• Πριν εισέλθει στη διεπαφή του ηλεκτρικού, λυγίστε το καλώδιο προς τα κάτω για να διασφαλίσετε ότι το νερό δεν θα ρέει στο περίβλημα
• Σφίξτε τον ακροδέκτη καλωδίου
• Συνδέστε τη μη χρησιμοποιημένη ηλεκτρική διεπαφή με ένα τυφλό βύσμα

Γωνία Δέσμης
Η γωνία δέσμης είναι η γωνία δέσμης στην οποία η ενεργειακή πυκνότητα του ραδιοκυματισμού φτάνει τη μισή από τη μέγιστη τιμή του (εύρος 3dB). Τα μικροκύματα εκπέμπουν σήματα εκτός της εμβέλειας της δέσμης και μπορούν να ανακλαστούν από παρεμβαλλόμενα αντικείμενα.

Όσο μεγαλύτερο είναι το μέγεθος της κεραίας και όσο μικρότερη είναι η γωνία δέσμης α, τόσο λιγότερα ηχώ παρεμβολών θα δημιουργηθούν.

Για πιο ακριβείς μετρήσεις, αποφύγετε την εγκατάσταση οποιωνδήποτε εσωτερικών συσκευών (όπως διακόπτες ορίου, αισθητήρες θερμοκρασίας, βάσεις, δακτύλιοι κενού, πηνία θέρμανσης, διαφράγματα κ.λπ.) εντός της εμβέλειας της δέσμης σήματος.
