4 - συμπαγής συσκευή αποστολής σημάτων αισθητήρων επιπέδων ραντάρ 20mA 80ghz για το ισχυρό διαβρωτικό υγρό

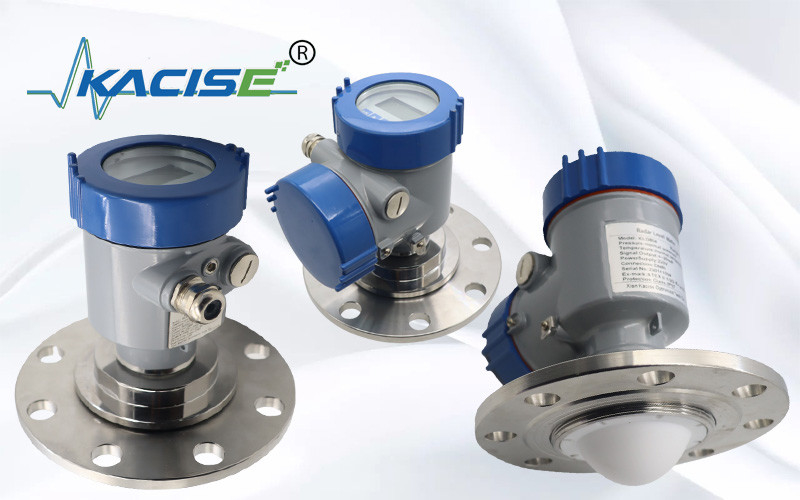

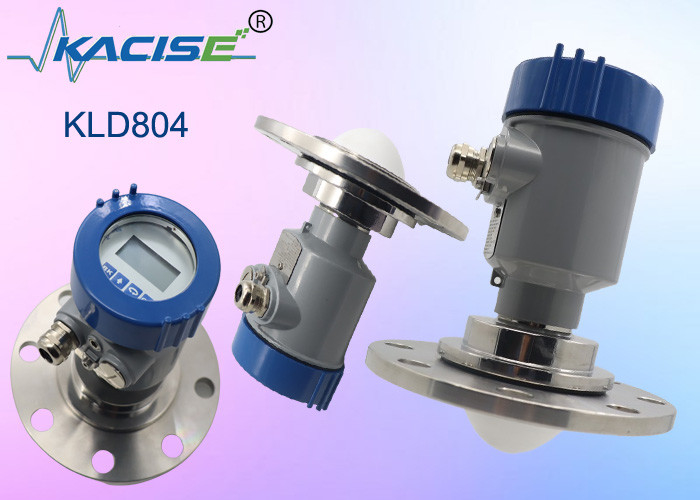

KLD804 συσκευή αποστολής σημάτων επιπέδων ραντάρ δεξαμενών 4-20mA 100m FMCW νερού μετρητών επιπέδων ραντάρ

Ο ισόπεδος μετρητής ραντάρ KLD804 80G υιοθετεί τη διαμορφωμένη κατά συχνότητα τεχνολογία συνεχών κυμάτων (FMCW). Η κεραία εκπέμπει ένα υψηλής συχνότητας σήμα ραντάρ FM, και τη συχνότητα των αυξήσεων σημάτων ραντάρ γραμμικά. Το διαβιβασθε'ν σήμα ραντάρ παραλαμβάνεται από την ίδια κεραία μετά από να απεικονιστεί από το μετρημένο μέσο. Συγχρόνως, η διαφορά συχνότητας μεταξύ της διαβιβασθείσας συχνότητας σημάτων και της λαμβανόμενης συχνότητας σημάτων είναι ανάλογη προς τη μετρημένη απόσταση. Το συλλεχθε'ν σήμα διαφοράς συχνότητας υποβάλλεται στο γρήγορο μετασχηματισμό κατά Φουριέ (FFT) για να λάβει το φάσμα της απεικονισμένης ηχούς, και η απόσταση στο στόχο που μετριέται υπολογίζεται βασισμένος σε αυτό.

1.Product διάσταση



2. Αρχή εργασίας

Ο ραντάρ σφυγμός μικροκυμάτων κεραιών transmites στενός που θα απεικονιστεί πίσω κατά την επίτευξη της επιφάνειας του μέσου που εξετάζεται και που παραλαμβάνεται έπειτα πάλι από το σύστημα κεραιών. Τα σήματα θα διαβιβαστούν στο ηλεκτρικό κύκλωμα και θα μετατραπούν έπειτα στα σήματα επιπέδων. Δεδομένου ότι η ταχύτητα μετάδοσης του μικροκύματος είναι τόσο γρήγορη, ο χρόνος που χρησιμοποιείται για τη μετάδοση μικροκυμάτων στην επιφάνεια του μέσου δοκιμασμένου και που απεικονίζεται έπειτα πίσω είναι σχεδόν 0.


3. Τεχνικά χαρακτηριστικά γνωρίσματα

⚫ Το ραντάρ κυμάτων χιλιοστόμετρου, η ακρίβεια μέτρησης μπορεί να φθάσει μέχρι ±2mm, και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0.05m.
⚫ Το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
⚫ Ποικίλες κεραίες φακών, μικρότερες γωνίες έναρξης, περισσότερο συγκέντρωσαν την ενέργεια, τα ισχυρότερα σήματα ηχούς, και την υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας.
⚫ Έχει την ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά στην περίπτωση της προσκόλλησης και της συμπύκνωσης.
⚫ Η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση των χαμηλών μέσων διηλεκτρικής σταθεράς είναι σταθερότερη.
⚫ Πολλαπλάσιοι τρόποι μέτρησης, απάντηση ραντάρ στο γρήγορο τρόπο μέτρησης

4. Τεχνική προδιαγραφή και πρότυπες επιλογές

5. Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.


6. Ηλεκτρική σύνδεση

Παροχή ηλεκτρικού ρεύματος
 (4~20) mA/HART (καλώδιο 2)
Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής μοιράζονται ένα προστατευμένο δύο-πυρήνας καλώδιο. Παρακαλώ αναφερθείτε στα τεχνικά στοιχεία για τη συγκεκριμένη σειρά τάσης ανεφοδιασμού.

(4~20) μΑ (καλώδιο 4 wire/6)
Η παροχή ηλεκτρικού ρεύματος πρέπει να τροφοδοτηθεί χωριστά, και ένα προστατευμένο τέσσερις-πυρήνας καλώδιο χρησιμοποιείται για την παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα (το τρέχον σήμα και η διεπαφή RS485 μπορούν να είναι παραγωγή συγχρόνως, και ένα προστατευμένο έξι-πυρήνας καλώδιο απαιτείται για την ταυτόχρονη παραγωγή).

RS485/Modbus
Η παροχή ηλεκτρικού ρεύματος πρέπει να τροφοδοτηθεί χωριστά, και ένα προστατευμένο τέσσερις-πυρήνας καλώδιο χρησιμοποιείται για την παροχή ηλεκτρικού ρεύματος και το ψηφιακό σήμα. (Το τρέχον σήμα και η διεπαφή RS485 μπορούν να είναι παραγωγή συγχρόνως, και ένα προστατευμένο έξι-πυρήνας καλώδιο απαιτείται για την ταυτόχρονη παραγωγή).

7.Connection

8.Safety οδηγός

Παρακαλώ παρατηρήστε τις απαιτήσεις των τοπικών ηλεκτρικών κανονισμών εγκαταστάσεων! Ακολουθήστε τους τοπικούς κανονισμούς για τις υγείες και ασφάλειες προσωπικού. Όλες οι διαδικασίες στα ηλεκτρικά συστατικά του οργάνου πρέπει να ολοκληρωθούν από τους επαγγελματίες που έχουν λάβει την επίσημη κατάρτιση. Παρακαλώ ελέγξτε την πινακίδα του οργάνου για να εξασφαλίσετε ότι η προδιαγραφή προϊόντων καλύπτει τις απαιτήσεις σας. Παρακαλώ εξασφαλίστε ότι η τάση παροχής ηλεκτρικού ρεύματος είναι σύμφωνη με τις απαιτήσεις στην πινακίδα του οργάνου.

9.Grade της προστασίας

Αυτό το όργανο καλύπτει πλήρως τις απαιτήσεις της κατηγορίας IP66/67 προστασίας, παρακαλώ εξασφαλίστε το waterproofness του σφραγίζοντας κεφαλιού καλωδίων. Όπως φαίνεται κατωτέρω:

Πώς να εξασφαλίσει ότι η εγκατάσταση καλύπτει τις απαιτήσεις IP67:
Σιγουρευτείτε ότι το σφραγίζοντας κεφάλι δεν είναι χαλασμένο.
Σιγουρευτείτε ότι το καλώδιο δεν είναι χαλασμένο.
Παρακαλώ σιγουρευτείτε ότι τα καλώδια χρησιμοποιούμενα καλύπτουν τις απαιτήσεις των ηλεκτρικών κανονισμών σύνδεσης.
Πρίν εισάγει την ηλεκτρική διεπαφή, κάμψτε το καλώδιο για να εξασφαλίσετε κάτω ότι το νερό δεν θα ρεύσει στην κατοικία, να δει①
Παρακαλώ σφίγξτε τον αδένα καλωδίων, βλέπει②
Παρακαλώ συνδέστε την αχρησιμοποίητη ηλεκτρική διεπαφή με ένα τυφλό βούλωμα, βλέπει③

10.Sensor γραμμικότητα

Γωνία ακτίνων
Η γωνία ακτίνων είναι η γωνία ακτίνων στην οποία η ενεργειακή πυκνότητα του κύματος ραντάρ φθάνει στη μισή από τη μέγιστη αξία της (πλάτος 3dB). Τα μικροκύματα εκπέμπουν τα σήματα από τη σειρά ακτίνων και μπορούν να απεικονιστούν από τα παρεμβαίνοντας αντικείμενα.





Όσο μεγαλύτερο το μέγεθος κεραιών και τόσο μικρότερη η γωνία ακτίνων α, οι λιγότερες ηχώ παρέμβασης θα παραχθούν.
Για τις ακριβέστερες μετρήσεις, αποφύγετε οποιεσδήποτε εσωτερικές συσκευές (όπως οι διακόπτες ορίου, οι αισθητήρες θερμοκρασίας, οι βάσεις, τα κενά δαχτυλίδια, οι σπείρες θέρμανσης, τα διαφράγματα, κ.λπ.) μέσα στη σειρά της ακτίνας σημάτων.

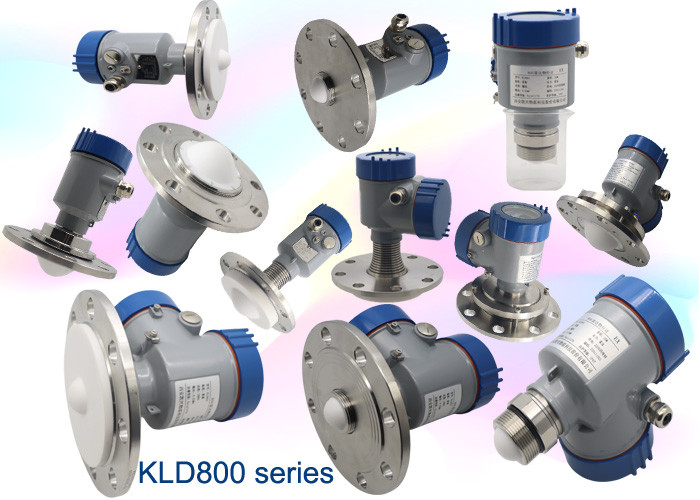

KLD800 το προϊόν σειράς παρουσιάζει
