Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | KLD802 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Packaging Details: | carton |
Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Μέσο: | non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό | Μέτρηση της σειράς: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Σύνδεση διαδικασίας: | φλάντζα ≥ DN80 | Θερμοκρασία διαδικασίας: | -40~110℃ |
Πίεση διαδικασίας: | -0.1~1.6MPa | Μέγεθος κεραιών: | κεραία φακών 32mm |
Υλικό κεραιών: | PTFE/overall πλήρωση | Ακρίβεια: | ±1mm/±5mm |
Κατηγορία προστασίας: | IP67 | Κεντρική συχνότητα: | 80GHz |
Γωνία έναρξης: | 3° | Παροχή ηλεκτρικού ρεύματος: | DC24V/DC12~24V το /AC220V |
Περίβλημα: | αργίλιο/πλαστικό/ανοξείδωτο | Παραγωγή σημάτων: | 4… 20mA/HART protocol/RS485 Modbus |
Υψηλό φως: | RS485 αισθητήρας ραντάρ,Αισθητήρας ραντάρ περιβλημάτων ανοξείδωτου,20mA σύστημα παρακολούθησης σταθμών ύδατος |

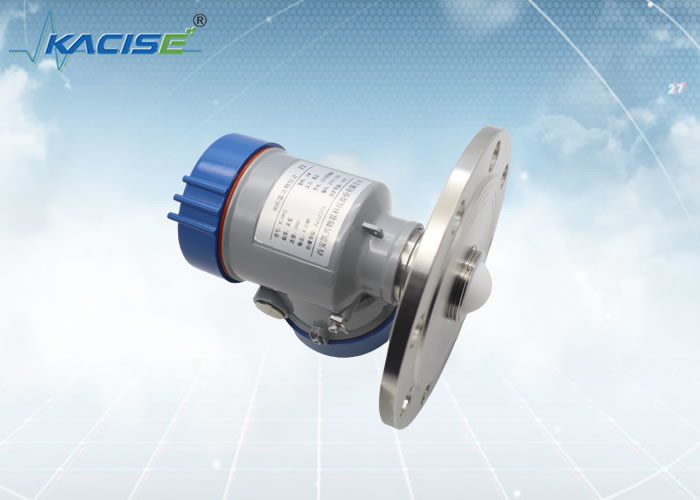

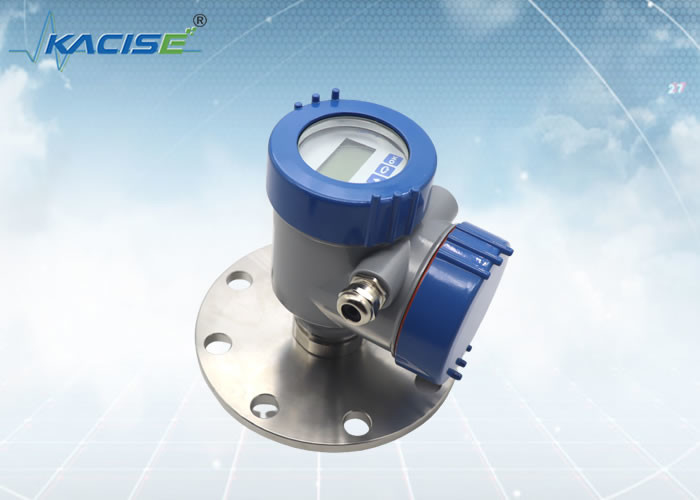

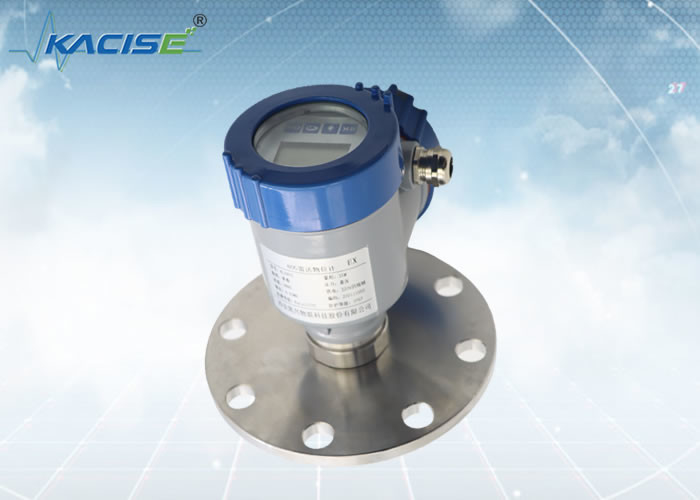

Αισθητήρας επιπέδων ραντάρ KLD802 80G FM
Εισαγωγή
Η κεραία αισθητήρων επιπέδων ραντάρ εκπέμπει και στενός σφυγμός μικροκυμάτων. Αυτός ο σφυγμός διαδίδει στο διάστημα στη ταχύτητα του φωτός. Όταν αντιμετωπίζει την επιφάνεια του μετρημένου μέσου, μέρος της ενέργειάς του απεικονίζεται πίσω και παραλαμβάνεται από την ίδια κεραία. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του λαμβανόμενου σφυγμού είναι ανάλογο προς την απόσταση από την κεραία στην επιφάνεια του μετρημένου μέσου.
Χαρακτηριστικό γνώρισμα
·Με βάση το μόνος-αναπτυγμένο χιλιοστόμετρο CMOS το τσιπ κυμάτων RF, αυτό μπορεί να επιτύχει μια συμπαγέστερη αρχιτεκτονική RF, μια υψηλότερη σήματος προς θόρυβο αναλογία και μια μικρότερη τυφλή περιοχή.
5GHz το εύρος ζώνης εργασίας επιτρέπει στο προϊόν για να έχει την υψηλότερες ανάλυση μέτρησης και την ακρίβεια μέτρησης.
·Η στενότερη γωνία ακτίνων κεραιών 3 °, η παρέμβαση στο περιβάλλον εγκαταστάσεων ασκεί λιγότερη επίδραση στο όργανο, και η εγκατάσταση είναι καταλληλότερη.
Με το πιό σύντομο μήκος κύματος και τα καλύτερα χαρακτηριστικά αντανάκλασης στη στερεά επιφάνεια, δεν είναι απαραίτητο να χρησιμοποιηθεί η καθολική φλάντζα για να στοχεύσει.
Η μακρινή διόρθωση υποστήριξης και η μακρινή βελτίωση, μειώνουν τον αναμονής χρόνο και βελτιώνουν την αποδοτικότητα εργασίας.
·Διόρθωση Bluetooth υποστήριξης των κινητών τηλεφώνων, κατάλληλη για την επιτόπια συντήρηση
KLD802
|
Μέσο: non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό
Μέτρηση της σειράς: 0.1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN80 Θερμοκρασία διαδικασίας: -40~110℃ Πίεση διαδικασίας: -0.1~1.6MPa Μέγεθος κεραιών: κεραία φακών 32mm Υλικό κεραιών: PTFE Ακρίβεια: ±1mm (σειρά κάτω από 35m) ±5mm (σειρά μεταξύ 35m και 100m) Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80GHz Γωνία έναρξης: 3° Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V το τετρασύρματο /DC12 ~24V το τετρασύρματο /AC220V Περίβλημα: αργίλιο/sainless χάλυβας Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART τετρασύρματος/4… 20mA/RS485 Modbus |
Εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Παραγωγή:
Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.
Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
