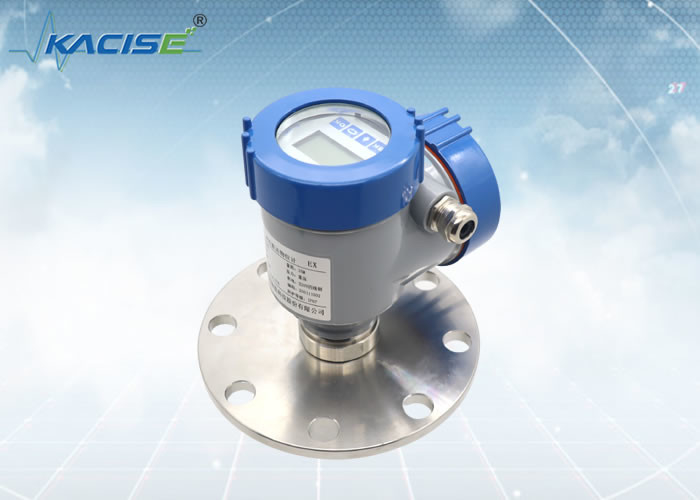

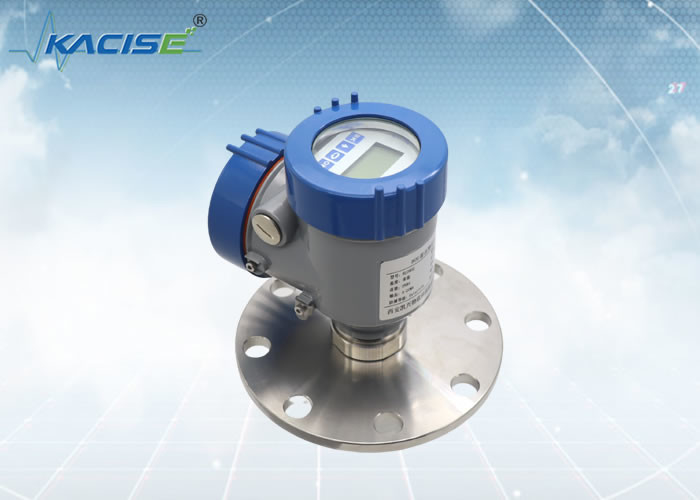

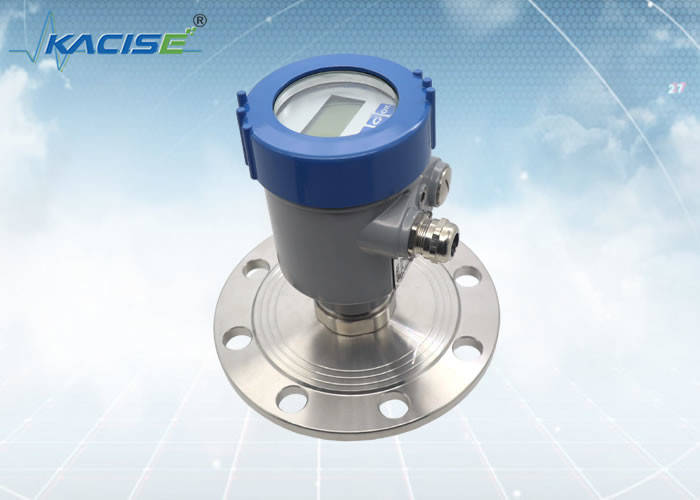

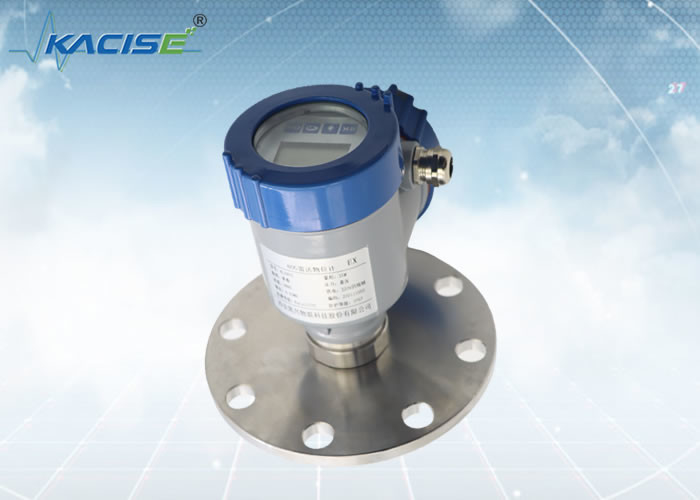

Αισθητήρας επιπέδων ραντάρ KLD802 80G FM
Εισαγωγή
Τα οφέλη το πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ περιλαμβάνουν κυρίως ψηφιακή ικανότητα, αναλογική ικανότητα, διαθεσιμότητα & διαλειτουργικότητα. Αυτό το πρωτόκολλο μπορεί επίσης να χρησιμοποιηθεί με τις διαφορετικούς συσκευές και τους αισθητήρες. Οι βασισμένες στο πρωτόκολλο συσκευές ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ γίνονται αποδεκτές εκτενώς στις βιομηχανίες.
Ανακοίνωση και ανάθεση
Το όργανο μπορεί να διορθωθεί μέσω του LCD στην περιοχή, και το προαιρετικό ανώτερο λογισμικό υπολογιστών μπορεί επίσης να διορθωθεί στο PC. Η επικοινωνία μεταξύ του οργάνου και του PC πραγματοποιείται μέσω των ακόλουθων τρόπων:
1. USB στο καλώδιο τμηματικών λιμένων RS485 (τετρασύρματο σύστημα)
2. USB στο καλώδιο τμηματικών λιμένων TTL (two-wire σύστημα)
3. USB στον ελάφι-διαποδιαμορφωτή (two-wire σύστημα) για την επικοινωνία.
4. Μέσω της διόρθωσης Bluetooth των κινητών τηλεφώνων, η επιτόπια διόρθωση είναι ασφαλέστερη και καταλληλότερη.
5. 4G δίκτυο, μακρινή διόρθωση μέσω της μακρινής ενότητας.
Χαρακτηριστικό γνώρισμα
· Ακρίβεια μέτρησης
Η ακρίβεια μέτρησης του διαμορφωμένου κατά συχνότητα μετρητή επιπέδων ραντάρ συνεχών κυμάτων terahertz είναι ±1mm. Αξιόπιστη και μεγάλης ακρίβειας μέτρηση. Μειώνει πραγματικά το φόρτο εργασίας των χειριστών τομέων.
·Ευαισθησία
Έχει τη διευθετήσιμη ευαισθησία τρία. Όταν η υψηλή ευαισθησία επιλέγεται, ο χρόνος απόκρισης ραντάρ είναι λιγότερο από 1S.
|
KLD802
|
Μέσο: non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό
Μέτρηση της σειράς: 0.1m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάντζα ≥ DN80
Θερμοκρασία διαδικασίας: -40~110℃
Πίεση διαδικασίας: -0.1~1.6MPa
Μέγεθος κεραιών: κεραία φακών 32mm
Υλικό κεραιών: PTFE
Ακρίβεια: ±1mm (σειρά κάτω από 35m)
±5mm (σειρά μεταξύ 35m και 100m)
Κατηγορία προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία έναρξης: 3°
Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V
το τετρασύρματο /DC12 ~24V
το τετρασύρματο /AC220V
Περίβλημα: αργίλιο/sainless χάλυβας
Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART
τετρασύρματος/4… 20mA/RS485 Modbus
|
Εγκατάσταση
1.Flange εγκατάσταση
Κατά χρησιμοποίηση της εγκατάστασης φλαντζών, ελάχιστη την απόσταση μεταξύ του οργάνου και ο τοίχος δεξαμενών πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
2.Hoisting εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Παραγωγή:
Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.
Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
