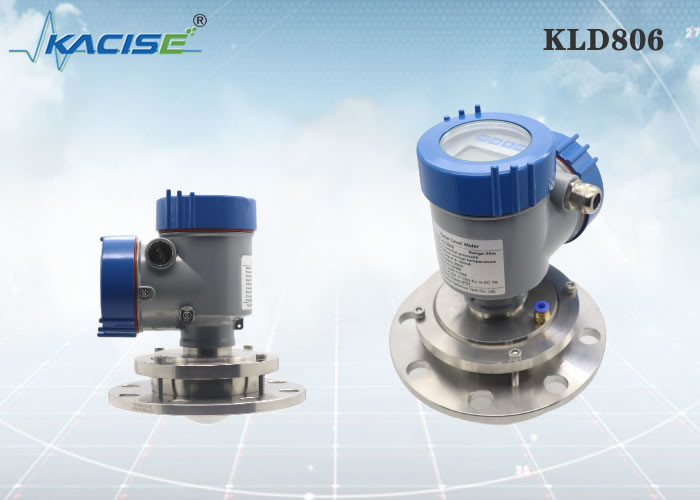

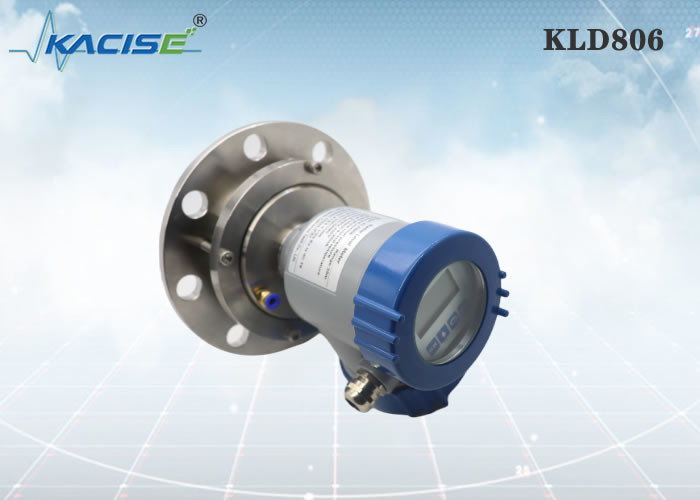

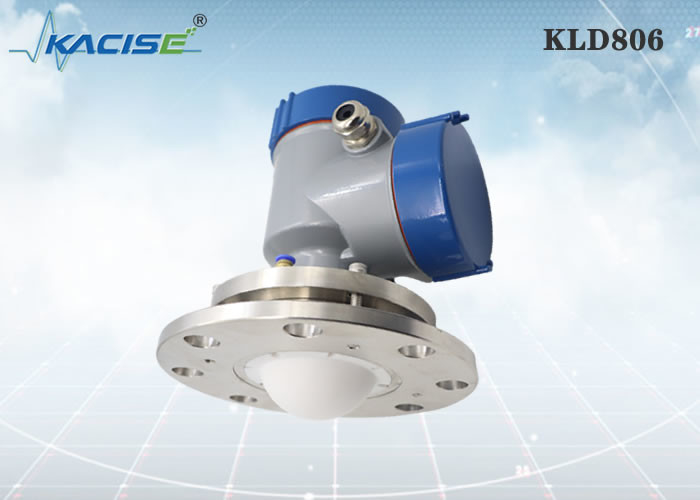

Name: KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Σπίτι > προϊόντα > Μετρητής επιπέδου υγρών >

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων

Αισθητήρας επιπέδων ραντάρ εγκατάστασης φλαντζών

Αισθητήρας επιπέδων ραντάρ φασολιών

80GHz ρευστή συσκευή αποστολής σημάτων ραντάρ

Τόπος καταγωγής:

Κίνα

Μάρκα:

KACISE

Πιστοποίηση:

Αριθμό μοντέλου:

KLD806

Έγγραφο:

KLD800 Series Radar Level S...v1.pdf

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων

Λεπτομέρειες για το προϊόν

Μεσαία:

στερεό, εμπορευματοκιβώτιο αποθήκευσης, εμπορευματοκιβώτιο διαδικασίας, ισχυρή εφαρμογή σκόνης

Εύρος μέτρησης:

0.3m~10/20/30/60/100m

Σύνδεση διαδικασίας:

φλάντζα ≥ DN100

Θερμοκρασία διαδικασίας:

-40~110℃

Πίεση διαδικασίας:

-0.1~0.3MPa

Μέγεθος κεραιών:

κεραία φακών 76mm (εκκαθάριση προαιρετική)

Υλικό κεραιών:

ΠΤΦΕ

Ακριβότητα:

±5mm

Τάξη προστασίας:

Διάκριση IP67

Κεντρική συχνότητα:

80GHz

Γωνία εκτόξευσης:

3°

Ηλεκτρική τροφοδοσία:

DC24V/DC12~24V το /AC220V

Κουκούπι:

αργίλιο/πλαστικό/ανοξείδωτο

Έξοδος σήματος:

4… 20mA/HART protocol/RS485 Modbus

Επισημαίνω:

Αισθητήρας επιπέδων ραντάρ εγκατάστασης φλαντζών

Αισθητήρας επιπέδων ραντάρ φασολιών

80GHz ρευστή συσκευή αποστολής σημάτων ραντάρ

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1PCS

Συσκευασία λεπτομέρειες

κάθε μονάδα έχει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες

Χρόνος παράδοσης

5-8 ημέρες εργασίας

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

1000 τεμάχια την εβδομάδα διαπραγματεύσιμο

Συγγενικά προϊόντα

Βίντεο

Ελεγκτής οθόνης σειράς KDI που υποστηρίζει επικοινωνία πολλαπλών μηχανών

Βρείτε την καλύτερη τιμή

Βίντεο

Ελεγκτής οθόνης σειράς KDI με ανοιχτή διεπαφή ρύθμισης εσωτερικών παραμέτρων υψηλή ακρίβεια και ανάλυση 0,1

Βρείτε την καλύτερη τιμή

Βίντεο

Ακριβής ελεγκτής οθόνης μέτρησης σειράς KDI με πολλαπλή μετατροπή εισόδου δείκτη και αντιστάθμιση θερμοκρασίας

Βρείτε την καλύτερη τιμή

Βίντεο

Ελεγκτής οθόνης φωτεινής στήλης της σειράς KDI με ψηφιακή και αναλογική μέτρηση

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86--17719566736

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

KLD806 αισθητήρας επιπέδου ραντάρ με εγκατάσταση φλάντζας και μικρή γωνία δέσμης

Εισαγωγή

Γωνία δέσμης

Η γωνία δέσμης είναι η γωνία δέσμης στην οποία η πυκνότητα ενέργειας του κύματος ραντάρ φτάνει το ήμισυ της μέγιστης αξίας του (3dB πλάτος).Τα μικροκύματα εκπέμπουν σήματα έξω από το εύρος της δέσμης και μπορούν να αντανακλούνται από αντικείμενα που παρεμβαίνουν.

Όσο μεγαλύτερο είναι το μέγεθος της κεραίας και όσο μικρότερη είναι η γωνία α της δέσμης, τόσο λιγότερες παρεμβολές θα παράγονται.

Για ακριβέστερες μετρήσεις, αποφύγετε την εγκατάσταση οποιωνδήποτε εσωτερικών συσκευών (όπως διακόπτες ορίου, αισθητήρες θερμοκρασίας, βάσεις, δαχτυλίδια κενού, τροχιά θέρμανσης, φέφλερ, κλπ.).) εντός του εύρους της δέσμης σήματος.

Ειδικότητα

Υψηλή συχνότητα 80GHz, περισσότερη εστίαση
Ένας τύπος κεραίας PTFE, χωρίς καλώδια, ράβδους ή δομές πτώσης.
Κατάλληλο για μακρές/υψηλές/στενές εφαρμογές
Δεν επηρεάζεται από αλλαγές θερμοκρασίας, σκόνη ή ατμούς
Συνιστάται η διηλεκτρική σταθερά > 2
Υποστήριξη μικρών παρτίδων OEM- Δεν ξέρω.

KLD806

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων 0

Μέσο: στερεό, δοχείο αποθήκευσης, δοχείο επεξεργασίας,

έντονη εφαρμογή σκόνης

Πεδίο μέτρησης: 0,3m~10/20/30/60/100m

Σύνδεση διαδικασίας: φλάνσα ≥ DN100

Θερμοκρασία επεξεργασίας: -40·110°C

Πίεση επεξεργασίας: -0,1·0,3MPa

Μέγεθος κεραίας: κεραία φακού 76 mm (προαιρετική εκκαθάριση)

Υλικό κεραίας: PTFE

Ακριβότητα: ±5 mm

Τάξη προστασίας: IP67

Κεντρική συχνότητα: 80GHz

Γωνία εκτόξευσης: 3°

Ηλεκτρική παροχή: δύο καλώδια /DC24V

τετρασύρματος /DC12~24V

τετρασύρματος /AC220V

Κουτί: αλουμίνιο/πλαστικό/ατσάλι ανοξείδωτο

Έξοδος σήματος: δύο καλώδια /4...20mA/πρωτόκολλο HART

τετρασύρματος 4...20mA/ RS485 Modbus

Μέγεθος

Εγκατάσταση

1- Εγκατάσταση φλάντζας

Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.

① επίπεδο δεδομένου

② κέντρο του αγγείου ή άξονας συμμετρίας

2.Εγκατάσταση ανύψωσης

Απαιτήσεις εγκατάστασης

Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα ανακινούμενα κουπίλα κλπ.

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων 7

Υπό εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργεί κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με ακτίνα 20 cm κεντρική στο σημείο εγκατάστασης.

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων 10

Διάγραμμα σύνδεσης εγκατάστασης:

Το μέγιστο ύψος του τροχού εγκατάστασης H max εξαρτάται από τη διάμετρο του τροχού εγκατάστασης D και το μέγεθος της γωνίας εκτόξευσης του προϊόντος.

Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων 11

Μέγεθος

Διάσταση περιβλήματος
Μονάδα σε mm:

KLD806 αισθητήρας επιπέδων ραντάρ φασολιών με την εγκατάσταση φλαντζών και τη μικρή γωνία ακτίνων 12

Παραγωγή:

Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της προμηθευτή λύσεων και κατασκευαστή.
Τι θα μπορούσαμε να προσφέρουμε:
Η γκάμα περιλαμβάνει προσαρμοσμένη έκδοση κέλυφος / χρώμα, τύπος νήματος ((G-Thread / NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο.Η μονάδα ραντάρ είναι διαθέσιμη σίγουρα..
