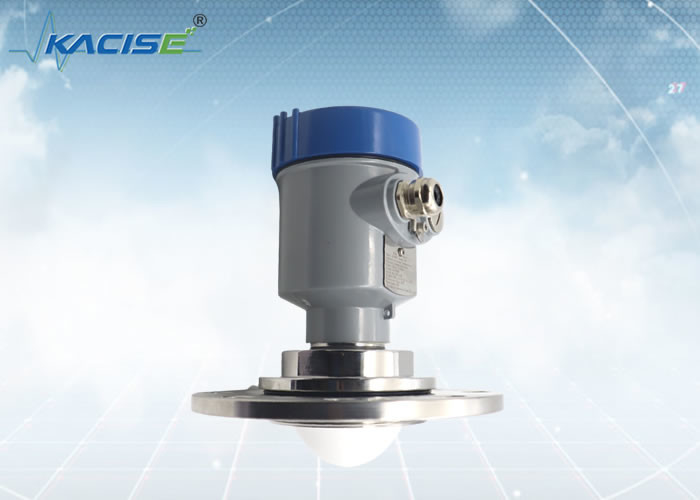

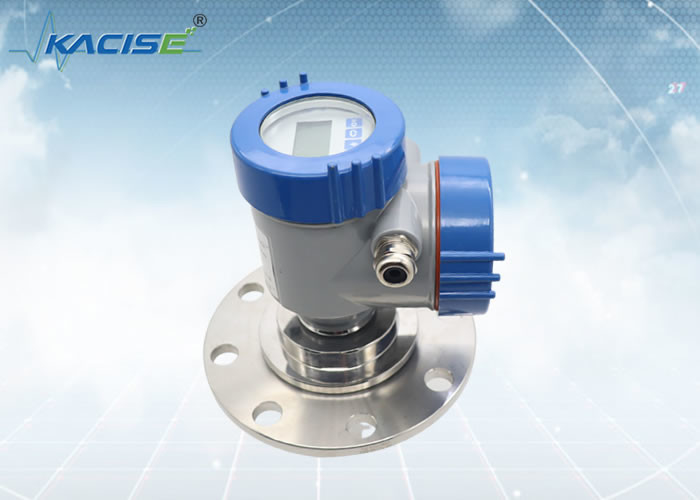

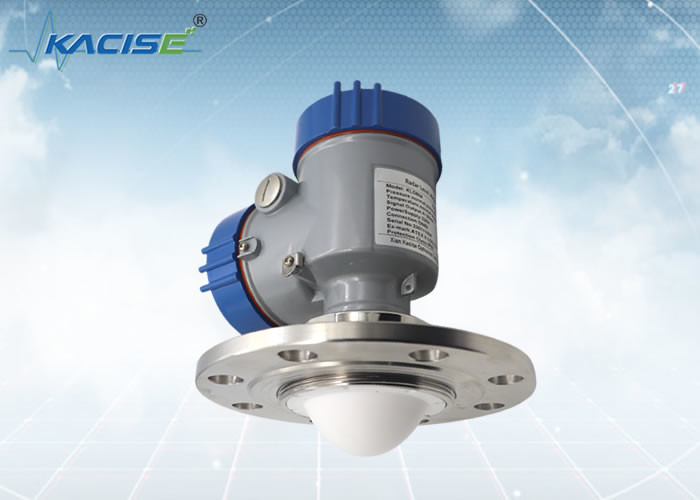

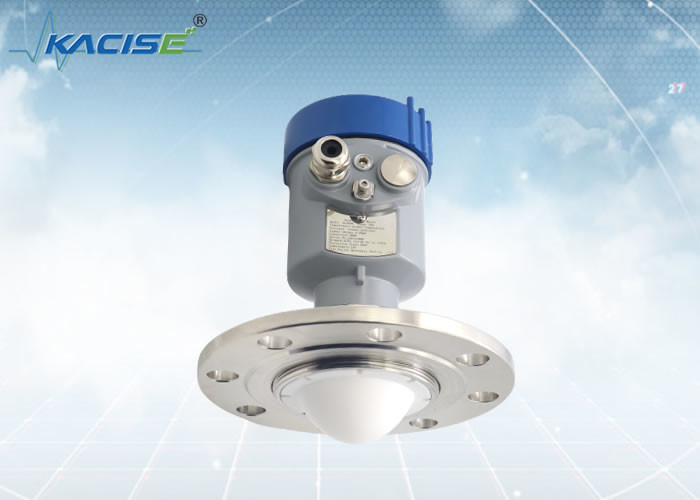

KLD804 ασφαλές αφ' εαυτού βαλμένο φλάντζα τοποθετημένο υψηλότερο ψήφισμα συσκευών αποστολής σημάτων επιπέδων ραντάρ

Αισθητήρας επιπέδων ραντάρ KLD804 80G FM

Εισαγωγή

Το προϊόν ραντάρ κυμάτων FMCW διαμόρφωσης συχνότητας KLD804 76-81GHz (επίσης αποκαλούμενο ραντάρ κυμάτων χιλιοστόμετρου), αυτό χρησιμοποιεί μια ζώνη κυμάτων χιλιοστόμετρου με την υψηλή συχνότητα, μπορεί να ανιχνεύσει τους μικρότερους στόχους και να επιτύχει τον ακριβέστερο προσδιορισμό θέσης από το ραντάρ μικροκυμάτων με το υψηλότερο ψήφισμα και την ισχυρότερη εμπιστευτικότητα. Επομένως, έχει τις σημαντικές εφαρμογές στη μεγάλης απόστασης ανίχνευση στόχων, τον ισχυρό καπνό και το περιβάλλον σκόνης, τη μεγάλης απόστασης απεικόνιση, την πολυφασματική απεικόνιση, κ.λπ.

Χαρακτηριστικό γνώρισμα

(1) βασισμένος στο μόνος-αναπτυγμένο millimeter-wave τσιπ ραδιοσυχνότητας για να επιτύχει μια συμπαγέστερη αρχιτεκτονική ραδιοσυχνότητας
(2) υψηλότερη σήματος προς θόρυβο αναλογία, σχεδόν απρόσβλητη από τις διακυμάνσεις επιπέδων
(3) η ακρίβεια μέτρησης είναι χιλιοστόμετρο-ισόπεδη ακρίβεια (1mm), η οποία μπορεί να χρησιμοποιηθεί για την μετρολογία-ισόπεδη μέτρηση
(4) η τυφλή περιοχή μέτρησης είναι μικρή (3cm), και η επίδραση της μέτρησης του υγρού επιπέδου μικρών δεξαμενών αποθήκευσης είναι καλύτερη
(5) η γωνία ακτίνων μπορεί να φθάσει σε 3°, και η ενέργεια είναι, αποφεύγοντας αποτελεσματικά την ψεύτικη παρέμβαση ηχούς
(6) το σήμα υψηλής συχνότητας, μπορεί αποτελεσματικά να μετρήσει το επίπεδο μέσου με τη χαμηλή διηλεκτρική σταθερά (ε≥1.5)
(7) ισχυροί αντιπαρεμβατικός, σχεδόν απρόσβλητος από τις αλλαγές σκόνης, ατμού, θερμοκρασίας και πίεσης
(8) η κεραία υιοθετεί το φακό PTFE, ο οποίος είναι αποτελεσματικό αντιδιαβρωτικό και αντι-κρεμώντας υλικό
(9) υποστηρίξτε τη μακρινή διόρθωση και τη μακρινή βελτίωση, μειώστε τον αναμονής χρόνο και βελτιώστε την αποδοτικότητα εργασίας
(10) υποστηρίζει την κινητή διόρθωση τηλεφωνικού Bluetooth, η οποία είναι κατάλληλη για τις εργασίες συντήρησης του επιτόπιου προσωπικού.

Διάσταση περιβλημάτων

Μονάδα στο χιλ.:

Μέθοδος εγκατάστασης

Εγκατάσταση φλαντζών

Κατά χρησιμοποίηση της εγκατάστασης φλαντζών, ελάχιστη την απόσταση μεταξύ του οργάνου και ο τοίχος δεξαμενών πρέπει να είναι 200mm.

• αεροπλάνο στοιχείων
• κέντρο σκαφών ή άξονας της συμμετρίας

Ανύψωση της εγκατάστασης

Σημείωση: Παρακαλώ αποφύγετε τη δόνηση, την ισχυρά ηλεκτρομαγνητικά παρέμβαση και τα φορτία κατά τη διάρκεια της εγκατάστασης.

Μέθοδος μη ευθυγράμμισης:
1. Σε απευθείας σύνδεση βαθμολόγηση: ο επιτόπιος εξοπλισμός διαδικασίας πρέπει να σταματήσει την παραγωγή
2. Βαθμολόγηση σημείου αναφοράς: πλήρης - ρύθμιση κλίμακας
3. Ανώτερη βαθμολόγηση υπολογιστών: 250Ω ο αντιστάτης, μετατροπέας αρσενικών ελαφιών, διεπαφή USB απαιτείται.

Καθορισμός της διεπαφής μακρινής επικοινωνίας 4G

• Διεπαφή επικοινωνίας: RS485 η διεπαφή επικοινωνίας και το πρωτόκολλο modbus-RTU υποστηρίζονται.
• Φυσική διεπαφή: η τυποποιημένη βιομηχανική διεπαφή M20 συνδέεται χωρίς ραφή με τον εξοπλισμό οργάνων.
• Υλικό: υψηλής αντοχής κοχύλι ανοξείδωτου 304, dustproof και explosionproof
• Μακρινή μετάδοση: η ενσωματωμένη μακρινή ασύρματη μετάδοση συνδέεται χωρίς ραφή με την πλατφόρμα σύννεφων Feilian.
• Χαρακτηριστικά γνωρίσματα λογισμικού: PC υποστήριξης και κινητό τερματικό στα στοιχεία άποψης άμεσα.
• Βαθμός προστασίας: βιομηχανικός βαθμός IP67 προστασίας.
• Όροι υπηρεσιών: περιβαλλοντική θερμοκρασία: - 20 ℃ - σχετική θερμοκρασία 70 ℃: 5-85%.
• Θερμοκρασία αποθήκευσης: - 40 ℃ - 85 ℃.
• Τάση εισαγωγής: ευρεία παροχή ηλεκτρικού ρεύματος τάσης υποστήριξης 12~24V. [Απαίτηση δύναμης της δύναμης supply>10W, δηλ., ρεύμα παραγωγής της παροχής ηλεκτρικού ρεύματος ≥ 1A]
• Ρεύμα κατανάλωσης ισχύος: μετρημένος κάτω από την παροχή ηλεκτρικού ρεύματος 24V:
• Μετάδοση επικοινωνίας: μέσο 30mA~60mA
• On-line εφεδρεία: 15mA~20mA κατά μέσο όρο
• Μη απασχόλησης σε μη απευθείας σύνδεση: 10mA~20mA κατά μέσο όρο

Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.

Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
