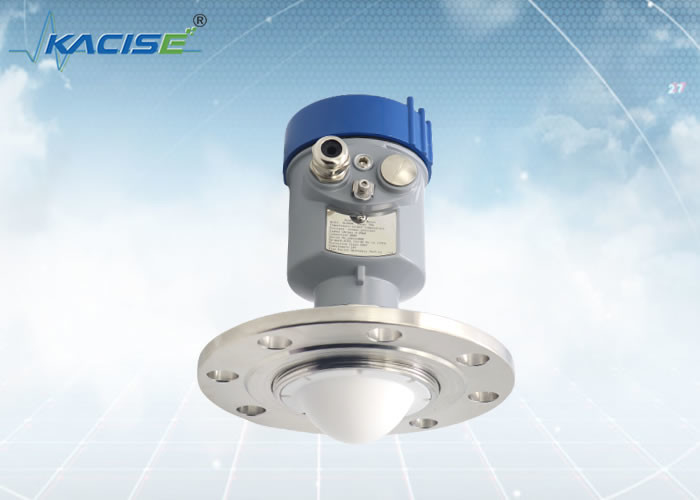

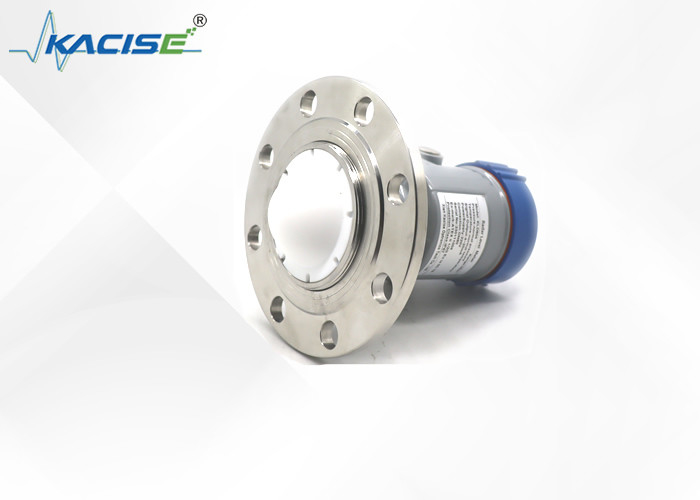

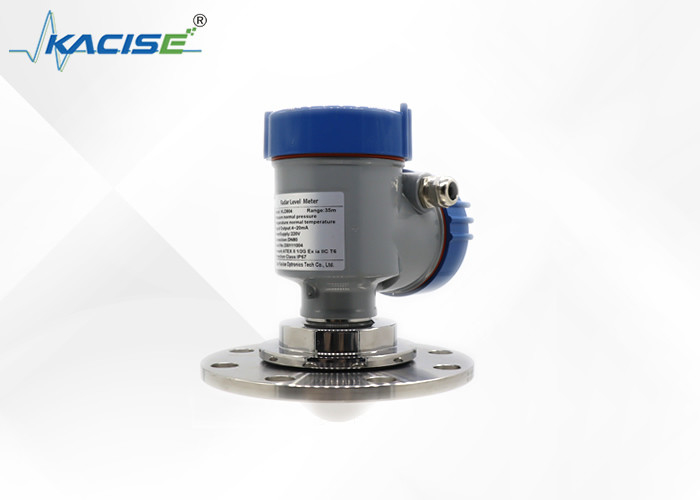

KLD804 80ghz ραντάρ Μεταδότης επιπέδου υγρού Τανκ αποθήκευσης λάσπης ραντάρ αισθητήρα επιπέδου υγρού

KLD804 80ghz ραντάρ Μεταδότης επιπέδου υγρού Τανκ αποθήκευσης λάσπης ραντάρ αισθητήρα επιπέδου υγρού

Εισαγωγή

Ο KLD804 80GHz Radar Liquid Level Transmitter είναι μια εξαιρετικά αποδοτική συσκευή.Δραστηριότητα με τροφοδοσία 15 - 28VDC, χρησιμοποιεί τεχνολογία ραντάρ 80GHz για να μετρά με ακρίβεια τα επίπεδα υγρών, παρέχοντας ακριβή και αξιόπιστα δεδομένα για βιομηχανικές εργασίες.

Ειδικότητα

Προϋποθέσεις εργασίας στο εργοστάσιο

Η δοκιμαζόμενη συσκευή είναι ένας επεξεργασμένος εξατμιστής, ο οποίος εξατμίζει το περιεχόμενο νερού στο μέσο για την παραγωγή αιθανόλης υψηλότερης καθαρότητας, με πολυστρωτή αναμειγνύση και αφρό 5-6 cm.
Σημείωση: Το όργανο επιπέδου υγρού που χρησιμοποιήθηκε προηγουμένως είναι μεταδότης επιπέδου υγρού διπλής φλάντζας με διαφορική πίεση και το αποτέλεσμα μέτρησης δεν είναι ικανοποιητικό.

Διαδικασία μέτρησης
Αυτό είναι μια βελτίωση του σχήματος μέτρησης. Επειδή η πύλη εγκατάστασης του αντιδραστήρα είναι περιορισμένη και η πύλη εγκατάστασης είναι κλίση και όχι κατακόρυφη,ο μετρητής επιπέδου ραντάρ πρέπει να τοποθετείται κάθετα στην κορυφή για να επιτευχθούν τα καλύτερα αποτελέσματα μέτρησηςΚατά την αρχική εγκατάσταση, παρόλο που τοποθετήθηκε διαγώνια, ο μετρητής επιπέδου ραντάρ 80G FM έχει σχετικά μικρή γωνία εκτόξευσης και το σήμα δεν επηρεάζεται από την ανάμιξη της λεπίδας.Μετά την απομάκρυνση, το επίπεδο μπορεί να μετρηθεί.

Διάσταση περιβλήματος

Μονάδα σε mm:

Μέθοδος εγκατάστασης

Εγκατάσταση φλάντζας

Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.

• επίπεδο δεδομένου
• κέντρο του αγγείου ή άξονας συμμετρίας

Εγκατάσταση ανύψωσης

Σημείωση: Παρακαλείστε να αποφεύγετε δονήσεις, ισχυρές ηλεκτρομαγνητικές παρεμβολές και φορτία κατά την εγκατάσταση.

Μέθοδος παραστροφής:
1. Διαδικτυακή βαθμονόμηση: πρέπει να σταματήσει η παραγωγή ο εξοπλισμός επεξεργασίας στο εργοστάσιο·
2- βαθμονόμηση σημείων αναφοράς: ρύθμιση πλήρους κλίμακας·
3.Απαιτείται βαθμονόμηση του άνω υπολογιστή: αντίσταση 250Ω, μετατροπέας Hart, διεπαφή USB.

Τα αποτελέσματα των μετρήσεων και η ανάλυση
Μετά από δοκιμές επί τόπου, ο πομπός εκπομπής επιπέδου 80Ghz DCRD1000B4 με ρυθμισμένη συχνότητα ραντάρ εφαρμόστηκε με επιτυχία στη μέτρηση επιπέδου του διαλύματος αιθανόλης στον εξατμιστήρα,που ξεπερνά την επίδραση του ατμού, αφρού και αναμειγνύονται στη μέτρηση, και επιτυγχάνεται ικανοποιητικό αποτέλεσμα μέτρησης για τους χρήστες.

Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της προμηθευτή λύσεων και κατασκευαστή.

Τι θα μπορούσαμε να προσφέρουμε:
Η γκάμα περιλαμβάνει προσαρμοσμένη έκδοση κέλυφος / χρώμα, τύπος νήματος ((G-Thread / NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο.Η μονάδα ραντάρ είναι διαθέσιμη σίγουρα..
