Δέκτης χωρητικότητας επιπέδου του KSLV605

1 Γενική περιγραφή
Ο χωρητικός ευφυής αισθητήρας επιπέδου υγρού είναι ένας πομπός επιπέδου υγρού (επίπεδο υλικού) που μπορεί να χρησιμοποιηθεί γιαυγρό, λάδι, στερεό, διεπαφή και μέτρηση. Δεν υπάρχουν κινούμενα μέρη, η αξιοπιστία βελτιώνεται σημαντικά,δεν επηρεάζεται από υδρατμούς, σκόνη ή συμπύκνωση και έχει τα πλεονεκτήματα της σταθερής και αξιόπιστηςμακροχρόνια λειτουργία, υψηλή ευαισθησία, καλή γραμμικότητα, αντοχή σε υψηλές θερμοκρασίες, υψηλή πίεσηαντίσταση, κλπ. Το έξυπνο μετρητή επιπέδου υγρού είναι ένα δισύρματο (με τροφοδοσία βρόχου) μέτρηση 4~20mADCσήμα, εύκολη ρύθμιση, ασύρματη μετάδοση, μετάδοση 485, κλπ. Μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο,Χημική, μεταλλουργία, ηλεκτρική ενέργεια, χαρτί, φαρμακευτικά και άλλα πεδία.
2 Χαρακτηριστικό
Το πρωτόκολλο Modbus είναι εύκολο να ενσωματωθεί.
Απλή δομή χωρίς κινητά ή ελαστικά στοιχεία, έτσι έχει υψηλή αξιοπιστία και ελάχιστηΥπό κανονικές συνθήκες, δεν είναι απαραίτητο να πραγματοποιούνται τακτικές εργασίες μεγάλων, μεσαίων και μεγάλων μεγεθών.μικρή συντήρηση.
Μια ποικιλία από έξοδα σήματος είναι βολική για διαφορετικές διαμορφώσεις συστήματος.
Κατάλληλο για τη μέτρηση επιπέδου δοχείων υψηλής θερμοκρασίας και υψηλής πίεσης και το μετρούμενοη τιμή δεν επηρεάζεται από τη θερμοκρασία, την ειδική βαρύτητα του μετρούμενου υγρού και το σχήμα καιπίεση του δοχείου.
Είναι ιδιαίτερα κατάλληλο για τη μέτρηση ισχυρών διαβρωτικών υγρών, όπως οξύ και αλκαλικό.
Τέλεια προστασία από υπερστροφές, υπερτάσεις και πολικότητα τροφοδοσίας.
Ο ασύρματος αισθητήρας επιπέδου έχει ασύρματη λειτουργία τηλεμεταφοράς.
Μπορεί να μετρήσει οποιοδήποτε μέσο.
3 Προδιαγραφές
Πεδίο ανίχνευσης: 0.1~30 μέτρα
Πεδίο μέτρησης χωρητικότητας: 10PF~500PF
Ακρίβεια: 0.1 τάξη, 0.2 τάξη, 0.5 τάξη, 1 τάξη
Πεδίο πίεσης: -0,1MPa~32MPa
Αντίσταση θερμοκρασίας του ανιχνευτή: -50~250°C
Θερμοκρασία περιβάλλοντος: -40~85°C
Θερμοκρασία αποθήκευσης: -55°C~+125°C
Σημείο εξόδου: 4~20mA, επικοινωνία 485 κλπ.
Η απόσταση επικοινωνίας του ασύρματου αισθητήρα επιπέδου εξόδου είναι μικρότερη από 200 μέτρα, και η ισχύςη τάση τροφοδοσίας είναι 3,3-36V (προαιρετική τροφοδοσία ηλεκτρικής ενέργειας από μπαταρία)
Η τάση τροφοδοσίας: 5~36V συνεχής
Υλικό αισθητήρα επιπέδου: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Ti ή PTFE
Μακροπρόθεσμη σταθερότητα≤00,1% FS/έτος,
Κλίση θερμοκρασίας≤0.01%FS/°C(μέσα στο εύρος 0~70°C)
Αξία ανθεκτικότητας σε έκρηξη: ExibIICT6
Επίπεδο προστασίας: IP67
4 Δομή
Οι χωρητικοί αισθητήρες επιπέδου υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιπτώσεων εφαρμογής καιΗ διαμόρφωση του αισθητήρα μπορεί να γίνει με τη χρήση των παραμέτρων, αλλά γενικά η κύρια δομή του μπορεί να χωριστεί κατά προσέγγιση σε δύο μέρη, δηλαδή τον αισθητήρατο μέρος και το μέρος του πομπού. όπως δείχνει η εικόνα:

Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό ή τα μέτρα του δοχείουστο μετρούμενο μέσο του σωλήνα μέτρησης
Β και Γ στο σχήμα είναι οι φλάντζες σύνδεσης αέριας φάσης και υγρής φάσης του υγρού επιπέδουμετρητικό και ελεγκτικό όργανο, που χρησιμοποιείται για τη σύνδεση των φλάντζων του εξοπλισμού, καιτο υγρό και η πίεση στον εξοπλισμό ελκύονται στη φιάλη μέτρησης.
D στο σχήμα απεικονίζεται ο κυλίνδρος μέτρησης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού,που μπορεί να σχηματίσει μια χωρητικότητα με το ηλεκτρόδιο αισθητήρα.
Η εικόνα E είναι η φλάντσα αποχέτευσης, η οποία μπορεί να απορρίπτει τακτικά τη βρωμιά στο επίπεδο του υγρούτο όργανο μέτρησης και ελέγχου προς τα έξω, κρατήστε το εσωτερικό του σωλήνα μέτρησης του υγρούτα όργανα μέτρησης επιπέδου και ελέγχου είναι καθαρά και αποτρέπουν την προσκόλληση του αισθητήρα στη βρωμιά.
Το F που φαίνεται στο σχήμα είναι ο πομπός, ο οποίος είναι μια συσκευή μετατροπής από χωρητικότητα σε πρότυποΗ συσκευή είναι το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού.Η κύρια λειτουργία είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή του επιπέδου του υγρού που αποστέλλεται απόΜετά την μετατροπή, εκπέμπει σήμα 4-20mADC.υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλές θερμοκρασίες, ισχυρήΑξιοπιστία και πληροί τις απαιτήσεις της εγγενούς ασφάλειας.
Σημείωση: Υπάρχει ένα μέρος σφράγισης μεταξύ του πομπού και του σωλήνα μέτρησης, το οποίο αποτελείται απόαπό διάφορες σφραγίδες, οι οποίες μπορούν να διασφαλίσουν ότι το μέσο μέτρησης είναι σε επαφή με τον αισθητήρα αλλάΑυτό το τμήμα είναι ένα σημαντικό μέρος σφραγίδας, παρακαλώ μηννα το αποσυναρμολογεί χωρίς τη συγκατάθεση του κατασκευαστή για την αποφυγή ατυχημάτων.

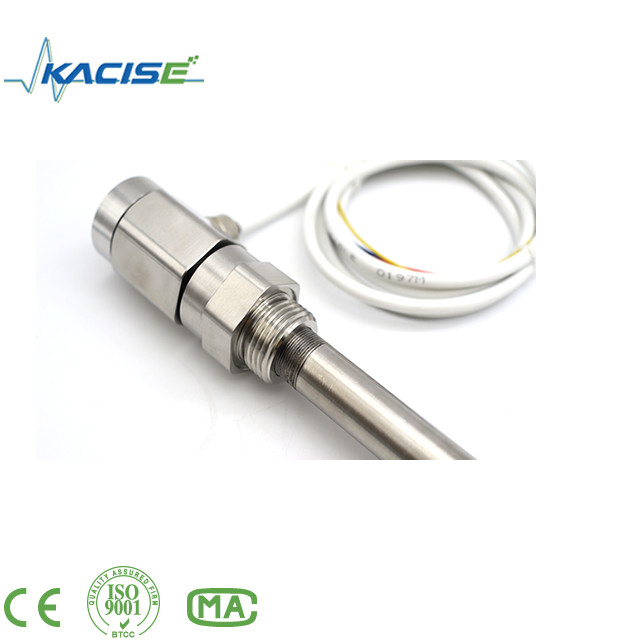

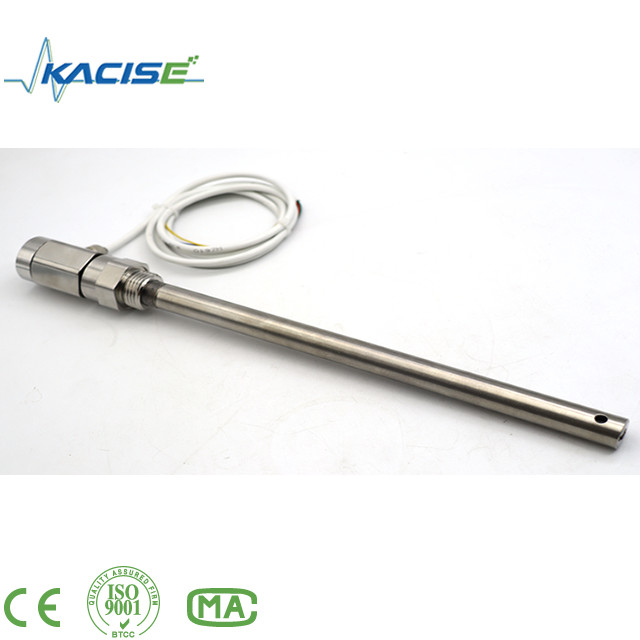

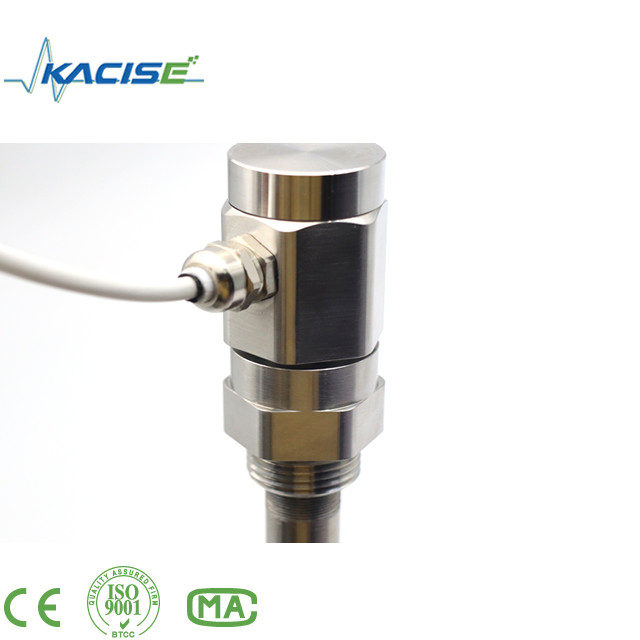

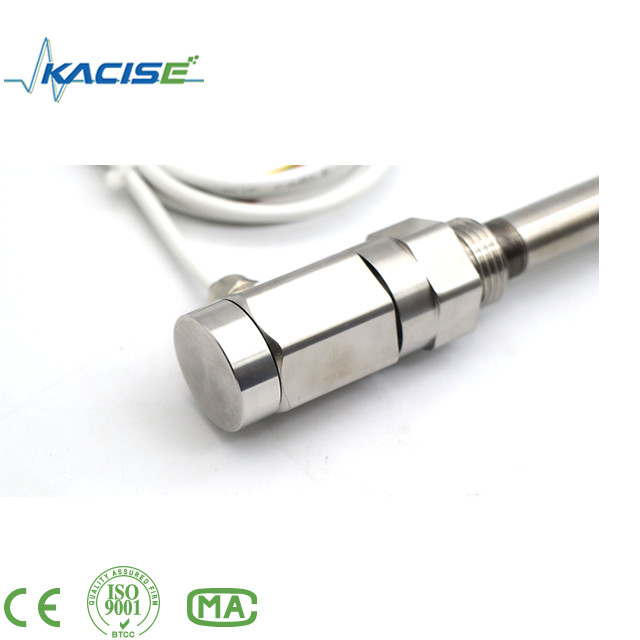

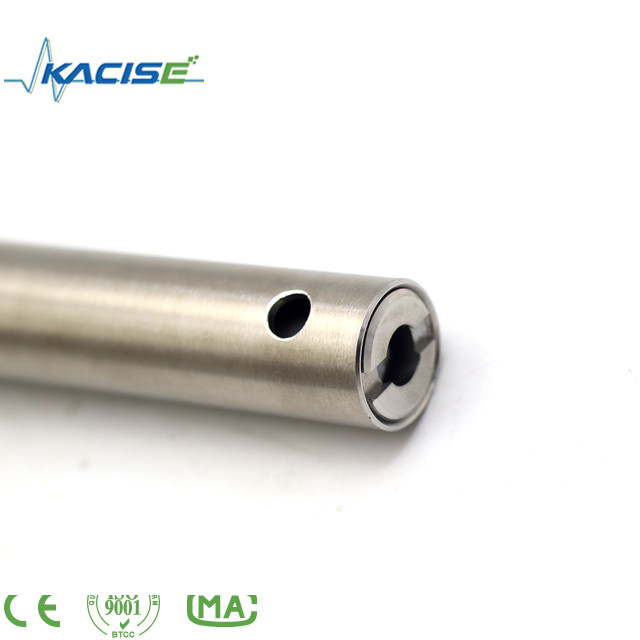

5 Εμφάνιση

6 Ηλεκτρονική σύνδεση
Το KSLV606 (μοντέλο οθόνης) έχει δύο τρόπους καλωδίωσης: ο ένας είναι RS485, ο άλλος είναι 4-20mA.
1) RS485
2) 4-20mA


Μετά την εγκατάσταση, όταν το χρησιμοποιείτε για πρώτη φορά, βεβαιωθείτε ότι ανοίγετε πρώτα την βαλβίδα φάσης αερίου καιστη συνέχεια ανοίξτε την βαλβίδα υγρής φάσης για να διασφαλίσετε ότι το επίπεδο του υγρού δεν θα κυμαίνεται βίαια, προκαλώνταςσφάλματα μέτρησης.
Επιπλέον, θα πρέπει να εξασφαλίζεται ότι οι συνδέσεις των καλωδίων είναι σε καλή επαφή καιΚατά τη μακροχρόνια χρήση, πρέπει να δίνεται προσοχή στην τακτική αποχέτευση των λυμάτων, ώστε να αποφεύγεται ηη συσσώρευση βρωμιάς επηρεάζει τις επιδόσεις του οργάνου.C-άνθρακα υγρό, Baohe πύργο ζεστού νερού, λεκάνη λυμάτων και άλλα βρώμικα μέσα για παράδειγμα, θα πρέπειΤο καθαρότερο μέσο θα πρέπει να αποβάλλεται μία έως δύο φορές την εβδομάδα.Δύο φορές το μήνα.Το περίβλημα του πομπού πρέπει να είναι σφιχτά τυλιγμένο για να αποφεύγεται η διάχυση νερού, διαβρωτικού μέσου ή αερίου.Απαγορεύεται η σύγκρουση με εξωτερικές δυνάμεις και η αποσυναρμολόγησή του από μη επαγγελματίες.Υπάρχουν τρεις κοινές μεθόδους καλωδίωσης για τους πομπούς: όπως φαίνεται στο στοιχείο α) στοιχείο β) στοιχείο γ)


Όπως φαίνεται στο παραπάνω σχήμα, υπάρχουν τρεις μέθοδοι καλωδίωσης για τον πομπό του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού.Το σχήμα α) δείχνει το διάγραμμα καλωδίωσης του πομπού απευθείας και το ψηφιακό μέτρο εμφάνισηςΣτο σχήμα (β) απεικονίζεται το διάγραμμα καλωδίωσης του πομπού και του συστήματος ελέγχου DCS. Το σύστημα ελέγχου τροφοδοτεί 24V και συνδέεται με τον πομπό.Το σχήμα γ) δείχνει το διάγραμμα σύνδεσης του πομπού που τροφοδοτείται από το φράγμα ασφαλείας.Οι χρήστες μπορούν να αναφερθούν στις παραπάνω τρεις μεθόδους καλωδίωσης κατά την εγκατάσταση.
