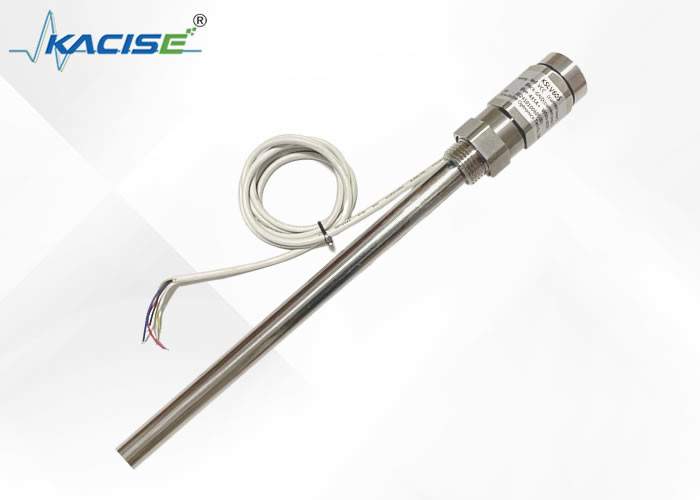

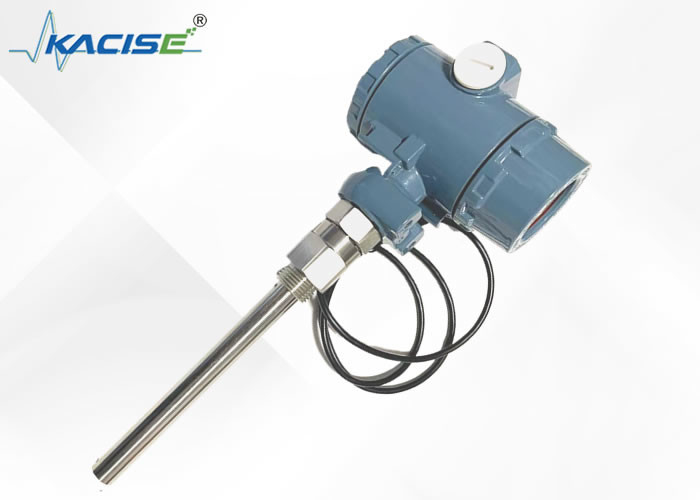

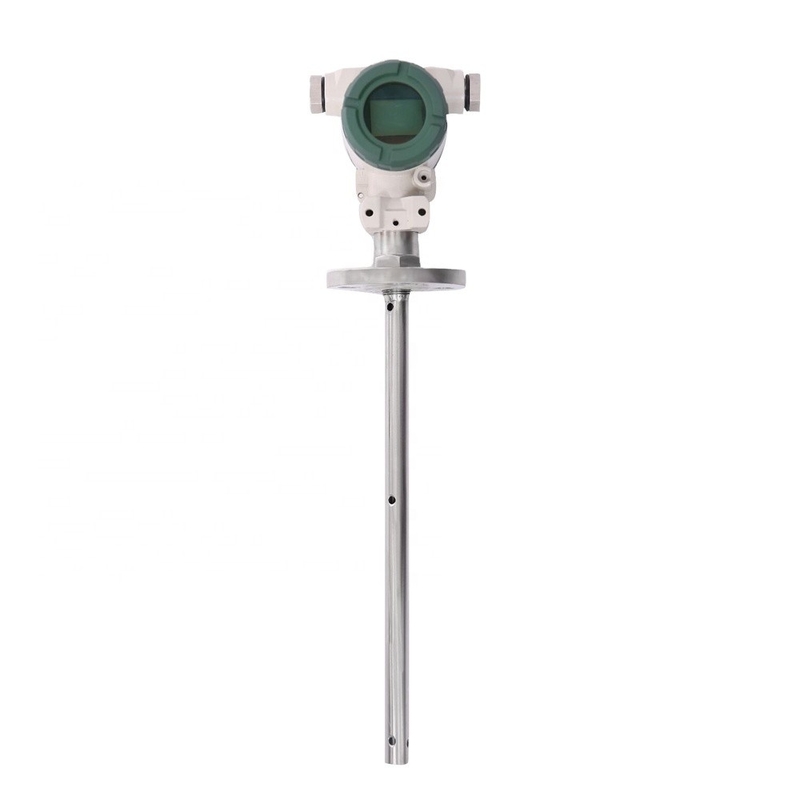

Αισθητήρας μέτρησης επιπέδου υγρής δεξαμενής σειράς KSLV605 υψηλής ακρίβειας με βαθμό προστασίας IP67

1 Γενική περιγραφή

Ο χωρητικός ευφυής αισθητήρας επιπέδου υγρού είναι ένας πομπός μεταφοράς επιπέδου υγρού (επίπεδο υλικού) που μπορεί να χρησιμοποιηθεί για υγρό, πετρέλαιο, στερεό, διεπαφή και μέτρηση.η αξιοπιστία βελτιώνεται σημαντικά, δεν επηρεάζεται από υδρατμούς, σκόνη ή συμπύκνωση και έχει τα πλεονεκτήματα της σταθερής και αξιόπιστης μακροχρόνιας λειτουργίας, υψηλής ευαισθησίας, καλής γραμμικότητας, αντοχής σε υψηλές θερμοκρασίες,αντοχή σε υψηλή πίεση, κλπ. Το έξυπνο μετρητή επιπέδου υγρού είναι ένα δύο-σύρμα (κινηματοποιημένο με βρόχο) σήμα μέτρησης 4 ~ 20mADC, εύκολο στη ρύθμιση, ασύρματη μετάδοση, μετάδοση 485, κλπ. Μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο,χημικά, μεταλλουργία, ηλεκτρική ενέργεια, χαρτί, φαρμακευτική και άλλους τομείς.

2Ειδικότητα

■Το πρωτόκολλο Modbus είναι εύκολο στην ενσωμάτωση.

■Η απλή δομή, χωρίς κινητά ή ελαστικά στοιχεία, έχει υψηλή αξιοπιστία και ελάχιστη συντήρηση.μέση και μικρή συντήρηση.

■Πολλές δυνατότητες εξόδου σήματος είναι κατάλληλες για διαφορετικές διαμορφώσεις συστημάτων.

■Κατάλληλο για τη μέτρηση επιπέδου δοχείων υψηλής θερμοκρασίας και υψηλής πίεσης και η μετρούμενη τιμή δεν επηρεάζεται από τη θερμοκρασία, την ειδική βαρύτητα του μετρούμενου υγρού,και το σχήμα και την πίεση του δοχείου.

■Είναι ιδιαίτερα κατάλληλο για τη μέτρηση ισχυρών διαβρωτικών υγρών, όπως οξύ και αλκαλικό.

■Τέλεια προστασία από υπερστροφή, υπερτάσεις και πολικότητα τροφοδοσίας.

■Ο ασύρματος αισθητήρας επιπέδου έχει λειτουργία ασύρματης τηλεμεταφοράς.

■Μπορεί να μετρήσει οποιοδήποτε μέσο.

3 Προδιαγραφές

●Απεκτίμηση: 0.1-30m

●Περίοδος μέτρησης χωρητικότητας: 10PF·500PF

●Ακριβότητα: 0.1 τάξη, 0.2 τάξη, 0.5 τάξη, 1 τάξη

●Περιοχή πίεσης: -0,1MPa

●Αντίσταση θερμοκρασίας της ανίχνευσης: -50~250°C

●Θερμοκρασία περιβάλλοντος: -40°C έως 85°C

●Θερμοκρασία αποθήκευσης: -55°C+125°C

●Σύνθημα εξόδου: 4·20mA, επικοινωνία 485 κλπ.

●Η απόσταση επικοινωνίας του ασύρματου αισθητήρα επιπέδου εξόδου είναι μικρότερη από 200 μέτρα και η τάση τροφοδοσίας είναι 3,3-36V (προαιρετική τροφοδοσία μπαταρίας)

●Πρόταση τροφοδοσίας: 536V DC

●Υλικό αισθητήρα επιπέδου: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Ti ή PTFE

●Διαρκής σταθερότητα: ≤ 0,1% FS/έτος,

●Αλλαγή θερμοκρασίας: ≤0,01%FS/ °C (μέσα στο εύρος 0°70 °C)

●Ανταλλασσόμενη ποιότητα: ExibIICT6

●Τέλος προστασίας: IP67

4 Δομή

Οι χωρητικοί αισθητήρες επιπέδου υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιπτώσεων εφαρμογής και παραμέτρων, αλλά γενικά η κύρια δομή τους μπορεί να χωριστεί κατά προσέγγιση σε δύο μέρη,δηλαδή το τμήμα αισθητήρα και το τμήμα πομπού. όπως δείχνει η εικόνα:

Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό ή τα μέτρα του δοχείου

στο μετρούμενο μέσο του σωλήνα μέτρησης

Β και Γ στο σχήμα είναι οι φλάντζες σύνδεσης της αέριας φάσης και της υγρής φάσης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, οι οποίες χρησιμοποιούνται για τη σύνδεση των φλάντζων του εξοπλισμού,και το υγρό και η πίεση στον εξοπλισμό ελκύονται στον κύλινδρο μέτρησης.

Η εικόνα D δείχνει τον κύλινδρο μέτρησης του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού, ο οποίος μπορεί να σχηματίσει χωρητικότητα με το ηλεκτρόδιο αισθητήρα.

Η εικόνα E είναι η φλάντσα αποχέτευσης, η οποία μπορεί να απορρίπτει τακτικά την ακαθαρσία στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού προς τα έξω.διατηρεί καθαρό το εσωτερικό του σωλήνα μέτρησης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, και να αποτρέψει την προσκόλληση του αισθητήρα στη βρωμιά.

Το F που απεικονίζεται στο σχήμα είναι ο πομπός, ο οποίος είναι μια συσκευή μετατροπής από χωρητικότητα σε σήμα τυπικού ρεύματος,και αποτελεί το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου της στάθμης του υγρούΗ κύρια λειτουργία του είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή του επιπέδου του υγρού που αποστέλλεται από τον αισθητήρα, και στη συνέχεια μετά την μετατροπή, εκδίδει σήμα τυπικού ρεύματος 4-20mADC.Αυτός ο πομπός υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλές θερμοκρασίες, ισχυρή αξιοπιστία και πληροί τις απαιτήσεις εγγενούς ασφάλειας.

Σημείωση: Υπάρχει ένα μέρος σφράγισης μεταξύ του πομπού και του σωλήνα μέτρησης, το οποίο αποτελείται από αρκετές σφραγίδες,που μπορεί να διασφαλίσει ότι το μετρούμενο μέσο είναι σε επαφή με τον αισθητήρα αλλά δεν θα διαρρεύσειΤο τμήμα αυτό είναι ένα σημαντικό μέρος σφράγισης, παρακαλώ μην το αποσυναρμολογήσετε χωρίς τη συγκατάθεση του κατασκευαστή για να αποφευχθούν ατυχήματα.
