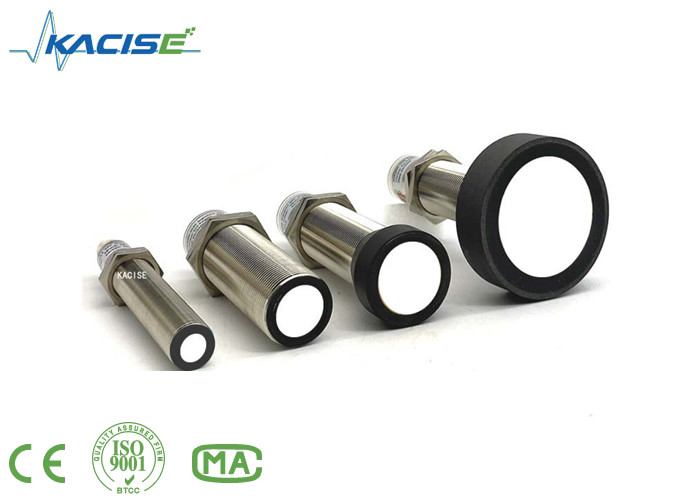

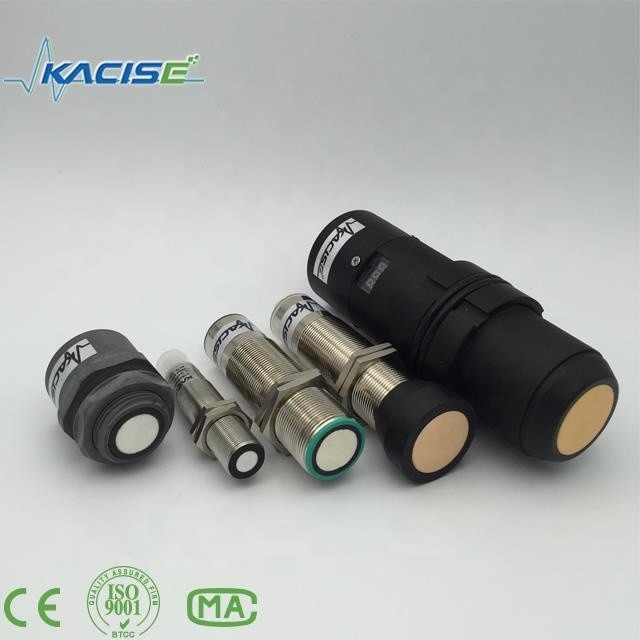

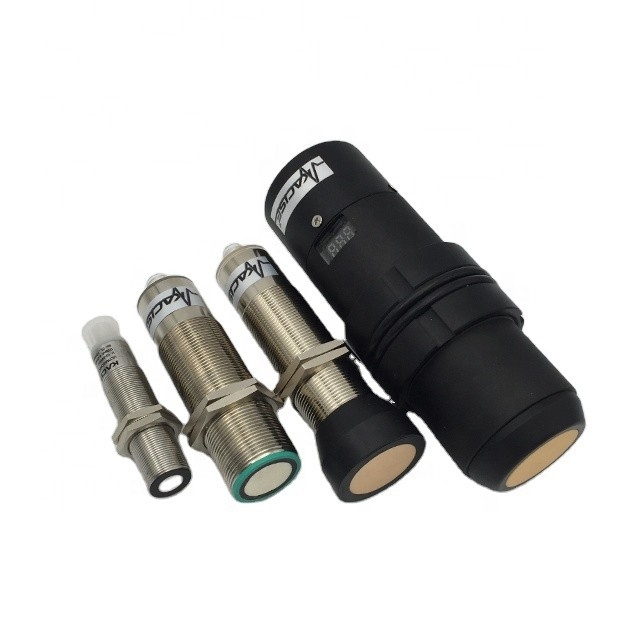

Υψηλής ευαισθησίας υπερηχητικός καθαριστικός μετατροπέας 40 - 20mA

Περιγραφή του προϊόντος

Χαρακτηριστικά του μετατροπέα υπερήχων καθαριστικού θερμής πώλησης

1- Συμβατό με τα πολλά είδη αυτού του παρόμοιου προϊόντος.

2. Υψηλή ευαισθησία

3Οι ενδείξεις μπορούν να εμφανίζονται έως και κάθε 33mS ((30Hz) εντός 3 μέτρων ή να εμφανίζονται έως και κάθε 80mS ((12.5Hz) εντός 10 μέτρων.

4Η ελεύθερη λειτουργία μπορεί να μετράει συνεχώς και να παράγει πληροφορίες για τον φύλακα.

5. 9V-28V τροφοδοσία με πολύ χαμηλή μέση κατανάλωση ρεύματος

6Πολλαπλός τύπος εξόδου, όπως αναλογικός (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.

7Ο αισθητήρας λειτουργεί σε 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz.

 Εξωτερικός συγχρονισμός

Ο αισθητήρας μπορεί να συγχρονιστεί με την εξωτερική εφαρμογή τάσης τετραγωνικού κύματος.Ο παλμός πρέπει να έχει διάρκεια μεγαλύτερη από 100 μs.Ο κύκλος μέτρησης ξεκινά με την πτώση του άκρου ενός παλμού συγχρονισμού.Ένα υψηλό επίπεδο στην είσοδο συγχρονισμού απενεργοποιεί τον αισθητήραΔύο λειτουργικοί τρόποι είναι διαθέσιμοι:

1Πολλοί αισθητήρες μπορούν να ελεγχθούν από το ίδιο σήμα συγχρονισμού.

2Οι παλμοί συγχρονισμού αποστέλλονται κυκλικά σε μεμονωμένους αισθητήρες.

Εσωτερικός συγχρονισμός

Οι συνδέσεις συγχρονισμού έως 5 αισθητήρων που είναι ικανοί για εσωτερικό συγχρονισμό συνδέονται μεταξύ τους.

Η καθυστέρηση απόκρισης αυξάνεται ανάλογα με τον αριθμό των αισθητήρων που πρέπει να συγχρονιστούν.Οι αισθητήρες πρέπει να λειτουργούν με μη συγχρονισμένο τρόπο για να διδάσκουν τα όρια αξιολόγησης.

Σημείωση:

Εάν δεν χρησιμοποιείται η επιλογή συγχρονισμού, η είσοδος συγχρονισμού πρέπει να συνδέεται με το έδαφος (0V) ή ο αισθητήρας πρέπει να λειτουργεί μέσω συνδέσμου καλωδίου V1 (4-pin).

Προσαρμογή των ορίων αξιολόγησης

Ο υπερηχητικός αισθητήρας διαθέτει μια αναλογική έξοδο με δύο καθορίσιμα όρια αξιολόγησης._Βή + U_ΒΗ τάση τροφοδοσίας πρέπει να εφαρμόζεται στην είσοδο TEACH-IN για τουλάχιστον 1 δευτερόλεπτο. Τα LED δείχνουν εάν ο αισθητήρας έχει αναγνωρίσει τον στόχο κατά τη διαδικασία TEACH-IN.Το κατώτερο όριο αξιολόγησης Α1 διδάσκεται με - U_Β, Α2 με + U_Β.

Δύο διαφορετικές λειτουργίες εξόδου μπορούν να ρυθμιστούν:

1Η αναλογική τιμή αυξάνεται με την αύξηση της απόστασης από το αντικείμενο (αύξηση της ράμπας)

2Η αναλογική τιμή μειώνεται με την αύξηση της απόστασης από το αντικείμενο (περίοδος πτώσης)

Τα όρια αξιολόγησης μπορούν να καθορίζονται μόνον εντός των πρώτων 5 λεπτών μετά την

Για να τροποποιήσεις τα όρια αξιολόγησης αργότερα,

ο χρήστης μπορεί να καθορίσει τις επιθυμητές τιμές μόνο μετά από νέα ενεργοποίηση.

Πύργος αναβαθμίσεις TEACH-IN (A2 > A1)

- Θέση αντικειμένου στο κατώτερο όριο αξιολόγησης

- Ελάχιστο όριο TEACH-IN A1 με - U_Β

- Τοποθέτηση αντικειμένου στο ανώτατο όριο αξιολόγησης

- ανώτατο όριο TEACH-IN A2 με + U_Β

Περπατητή ράμπα TEACH-IN (A1 > A2):

- Θέση αντικειμένου στο κατώτερο όριο αξιολόγησης

- Πιο κάτω όριο A2 του TEACH-IN με + U_Β

- Τοποθέτηση αντικειμένου στο ανώτατο όριο αξιολόγησης

- ανώτατο όριο TEACH-IN A1 με - U_Β

Προεπιλεγμένη ρύθμιση

Α1: μη χρησιμοποιήσιμη έκταση

Α2: ονομαστικό εύρος ανίχνευσης

Τρόπος λειτουργίας: ανερχόμενη ράμπα

Ρυθμίζοντας τα χαρακτηριστικά του κώνου ήχου του νέου σχεδιασμένου υπερήχητου μετασχηματιστή 40khz γεννήτρου 2020:

Ο υπερηχητικός αισθητήρας επιτρέπει δύο διαφορετικά σχήματα του κώνου ήχου, έναν κώνο ήχου ευρείας γωνίας και έναν κώνο ήχου μικρής γωνίας.

1Μικρό γωνιακό κώνο ήχου

- Κλείσε την τροφοδοσία.

- συνδέστε το καλώδιο εισόδου του Teach με το -UB

- Άνοιξε την τροφοδοσία

- το κόκκινο LED αναβοσβήνει μία φορά με παύση πριν από την επόμενη.

- κίτρινο LED: μόνιμα αναμμένο: υποδηλώνει την παρουσία ενός αντικειμένου ή ενός ενοχλητικού αντικειμένου στο εύρος ανίχνευσης

- αποσυνδέστε το καλώδιο εισόδου Teach από το -UB και η αλλαγή αποθηκεύεται

2. Κωνός ευρείας γωνίας

- Κλείσε την τροφοδοσία.

- συνδέστε το καλώδιο εισόδου Teach με + UB

- Άνοιξε την τροφοδοσία

- το κόκκινο LED αναβοσβήνει διπλά με μια μακρά παύση πριν από το επόμενο.

- κίτρινο LED: μόνιμα αναμμένο: υποδηλώνει ένα αντικείμενο ή ένα ενοχλητικό αντικείμενο στο εύρος ανίχνευσης

- αποσυνδέστε το καλώδιο εισόδου Teach από το + UB και η αλλαγή αποθηκεύεται

Όροι εγκατάστασης

Εάν ο αισθητήρας είναι εγκατεστημένος σε θερμοκρασία περιβάλλοντος κάτω από 0°C, θα πρέπει να λειτουργεί καλά στα μέτρα προστασίας.πρέπει να στερεώνεται στη μέση του νήματος του σπιτιού.

Πληροφορίες περί συσκευασίας και εξαρτημάτων

2 μονάδες είναι σε κιβώτιο και όλα τα κιβώτια είναι συσκευασμένα σε τυποποιημένες συσκευασίες ή διαθέσιμα για τους πελάτες.

Τα εξαρτήματα είναι τα εξής:

α, καλώδιο μήκους 2 μέτρων

β, 2 καρφιά για την στερέωση του αισθητήρα
