| Τόπος καταγωγής: | Shaanxi, Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | KEF |
| Τιμή: | $80.00 - $200.00/pieces |
|---|---|
| Συσκευασία λεπτομέρειες: | αιτήματα χαρτοκιβωτίων ή πελατών διαθέσιμα |
| Δυνατότητα προσφοράς: | 3000 κομμάτι/κομμάτια ανά Flowmeter ασφάλτου μήνα |
| Χαρακτηριστικό γνώρισμα: | flowmeter ασφάλτου | Όνομα προϊόντων: | Χονδρικό οικονομικό flowmeter ασφάλτου |
|---|---|---|---|
| Μέσο: | Αγώγιμο υγρό | Παροχή ηλεκτρικού ρεύματος: | 220VAC/24VDC/battery |
| Παραγωγή: | 4-20mA το /RS485/HART | Υλικό: | Χάλυβας άνθρακα/SS304/SS316 |
| Υλικό σκαφών της γραμμής: | PTFE/PFA/F46/Neoprene/Polyurethane | Σύνδεση: | Νήμα/φλάντζα/φλάντζα σφιγκτηρών |
| Ακρίβεια: | 0,5% RS (0,2% προαιρετικό) | Εφαρμογή: | Μέτρηση των υγρών |
| Λιμένας: | Σαγκάη ή άλλη |
Περιγραφή
Το ηλεκτρομαγνητικό μέτρο ροής υγρού αζώτου GXEFM2000 προορίζεται για τη μέτρηση υγρών στις περισσότερες βιομηχανίες, συμπεριλαμβανομένων των βιομηχανιών νερού, λυμάτων, τροφίμων και ποτών, φαρμακευτικών και χημικών προϊόντων.
Υπάρχουν δύο βασικά συστατικά του ηλεκτρομαγνητικού μετρητή ροής: 1) Ο ανιχνευτής, ο οποίος περιλαμβάνει τον σωλήνα ροής, το απομονωτικό στρώμα και τα ηλεκτρόδια μέτρησης, και 2) Ο μετατροπέας,η οποία είναι η ηλεκτρονική συσκευή που είναι υπεύθυνη για την επεξεργασία σήματος, υπολογισμός ροής, εμφάνιση και έξοδος σημάτων.
Τα υλικά κατασκευής των βρεγμένων μερών (επιφάνεια και ηλεκτρόδια) πρέπει να είναι κατάλληλα για τις προδιαγραφές του προβλεπόμενου τύπου υπηρεσίας.Αναθεωρήσεις των συμβατότητων που συνάδουν με την αποστολή κάθε μετρητή.
Πεδίο εφαρμογής
Πετρέλαιο, Χημεία, Μεταλλουργία, Υφαντουργία, Χαρτοποιία, Προστασία του Περιβάλλοντος, Τροφίμων και Δημοτικής Διοίκησης, Κατασκευή υδάτινων εγκαταστάσεων, ΘέρμανσηΓεωργία ποταμών και άλλα πεδία.
Τεχνικά δεδομένα
Σύστημα μέτρησης
Αρχή μέτρησης | Ο νόμος του Φάραντεϊ
|
Πεδίο εφαρμογής | Υδροξείδιο |
Μετρούμενη αξία | |
Πρώτη μετρούμενη τιμή | Ταχύτητα ροής |
Δευτερεύουσα μετρούμενη τιμή | ρεύμα όγκου |
Σχεδιασμός
Χαρακτηριστικά | Πλήρως συγκολλημένος αισθητήρας χωρίς συντήρηση |
Έκδοση φλάντζας με σωλήνα πλήρους ροής | |
Τυπικές και υψηλότερες ονομαστικές πιέσεις | |
Μεγάλη περιοχή διαμέτρου από DN15~3000 με ανθεκτικές επένδυσεις εγκεκριμένες για πόσιμο νερό | |
Διάμετρα εισαγωγής ειδικά για τον κλάδο | |
Μονωδική κατασκευή | Το σύστημα μέτρησης αποτελείται από ροή Η συσκευή είναι διαθέσιμη σε μικροκυκλοφόρηση και σε ξεχωριστή έκδοση. |
Συμπληρωματική έκδοση | Με μετατροπέα 511B: 110~240Vac ισχύς |
Με μετατροπέα 521B: 18~36V DC Power | |
Με W800L/W800W: Ενέργεια από μπαταρία | |

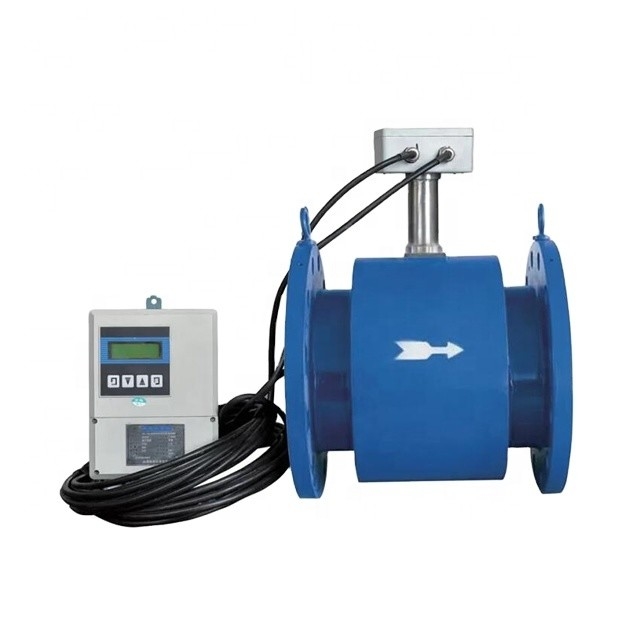

Απομακρυσμένη έκδοση | Σε έκδοση τοιχώματος με μετατροπέα 211B (110~240Vac ή 221B μετατροπέας 18~36V DC |
Με μετατροπέα W800F: | |
Πεδίο μέτρησης | -12...+12m/s /-40...+40ft/s |
Ακριβότητα μέτρησης
Όροι αναφοράς | Συνθήκες ροής παρόμοιες με το πρότυπο EN 29104 |
Μέσο: νερό | |
Ηλεκτρική αγωγιμότητα≥300μσ/cm | |
Θερμοκρασία: +10~+30°C/+50~+80°F | |
Διάταξη εισόδου:≥5DN | |
Εργασιακή πίεση: 1Bar/14.5psig | |
Ακριβότητα του μετρητή ροής | Κανονισμός: 0,5% του επιτοκίου |
Προαιρετικό: 0,2% του συντελεστή |
Προϋποθέσεις λειτουργίας
Θερμοκρασία | |
Θέρμανση διαδικασίας | Επικάλυψη από σκληρό καουτσούκ: -5~+60°C |
Εφοδιασμός από πολυπροπυλένιο: -5~+90°C | |
Επικεφαλίδα PTEF: -5~+120°C | |
Θερμοκρασία περιβάλλοντος | Πρότυπο (με θήκη μετατροπέα από αλουμίνιο) |
-20~+60°C(Προστατεύει τα ηλεκτρικά συστήματα από την αυτοθεραπεία με θερμοκρασία περιβάλλοντος άνω των 55 °C)°C | |
Θέρμανση στρώσης | -20~70°C |
Πίεση | |
EN 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Άλλες πιέσεις κατόπιν αιτήματος | |
μήκος εισαγωγής ISO | Προαιρετικό για DN15~600 |
ΑΣΜΕ Β16.5 | 1 ~ 24 ′′: 150lb RF |
Άλλες πιέσεις κατόπιν αιτήματος | |
ΔΕΣ | DN10~1000/ 2~40 ̇: 10K |
Άλλες πιέσεις κατόπιν αιτήματος | |
Έκπτωση πίεσης | Αμελητέο |
Υγρά | |
Φυσική κατάσταση | Διοχευτικά υγρά |
Ηλεκτρική αγωγιμότητα | ≥5μσ/cm |
Επιτρεπόμενη περιεκτικότητα σε αέριο (όγκος) | ≤ 5% |
Επιτρεπόμενη στερεή περιεκτικότητα | ≤70% |
Όροι εγκατάστασης
Εγκατάσταση | Πρόσεχε ότι ο αισθητήρας ροής είναι πάντα πλήρως γεμάτος |
Για λεπτομερείς πληροφορίες, βλέπε κεφάλαιο για εγκατάσταση | |
Κατεύθυνση ροής | Προς τα εμπρός και πίσω |
Το βέλος στον αισθητήρα ροής δείχνει θετική ροή Κατεύθυνση | |
Δρόμος εισόδου | ≥ 5 DN |
Εκτόξευση | ≥2 DN |
Σύνδεση διαδικασίας
Φλάντζες | |
EN1092-1 | DN25~3000 σε PN6~40 |
ASME | 1 ~ 120 ̊ σε 150 lb RF |
ΔΕΣ | 25~1000 σε 10~20k |
Σχεδιασμός επιφάνειας συμπίεσης | RF |
| Άλλα μεγέθη ή ονομαστικές πιέσεις κατόπιν αιτήματος |

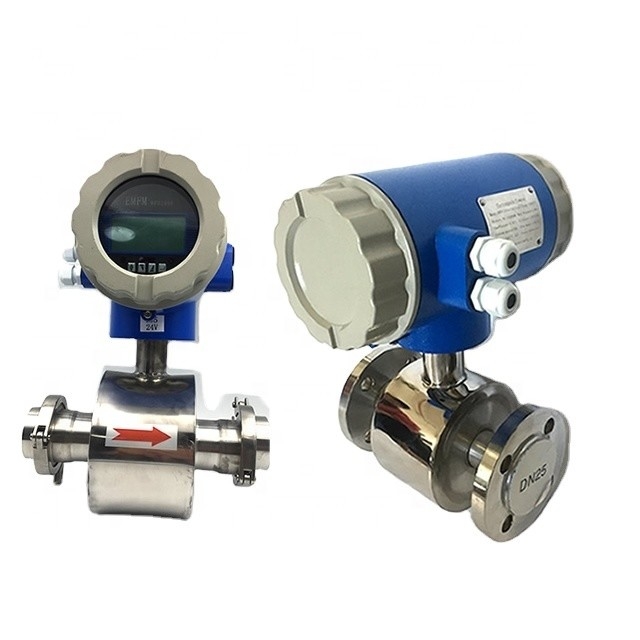

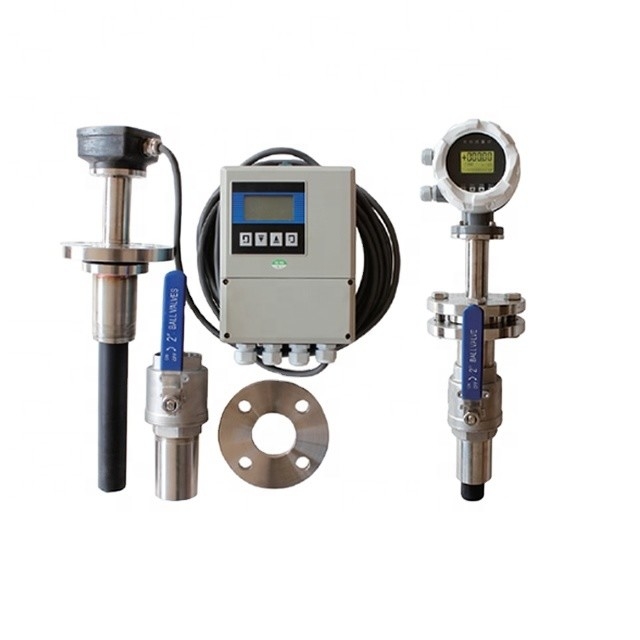

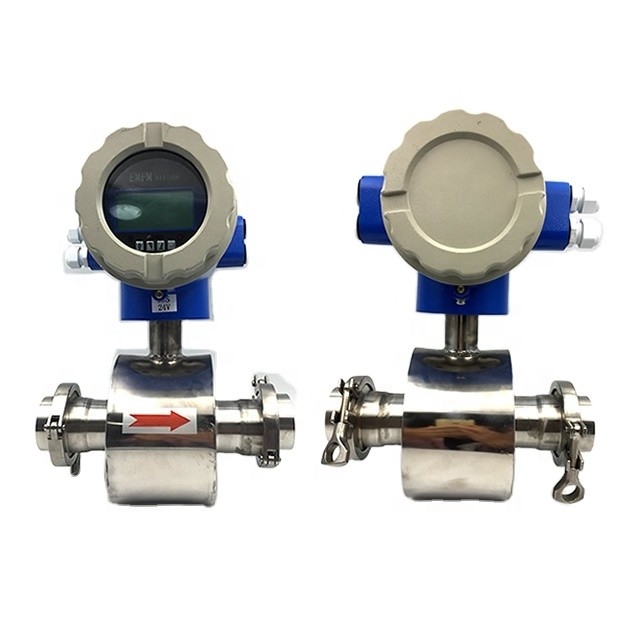

Εικόνα προϊόντος
Προμηθεύουμε υψηλής ποιότητας μετρητή ροής, παρακαλώ ενημερώστε μας τις απαιτήσεις σας, θα προσπαθήσουμε να παρέχουμε την πιο κατάλληλη λύση για εσάς.Θα σας απαντήσουμε εντός 24 ωρών..
