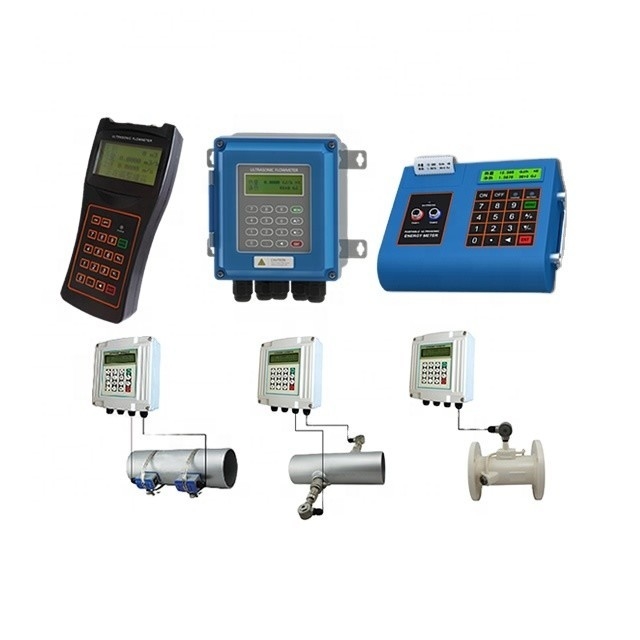

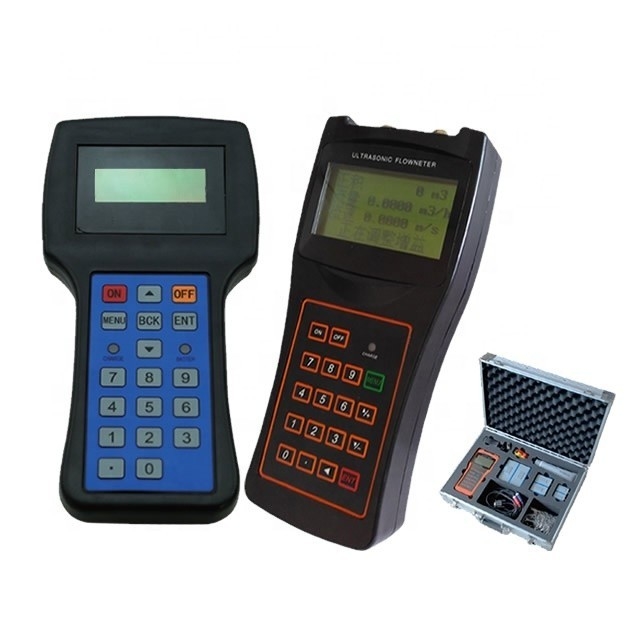

οικονομικός ασύρματος πλαστικός φορητός υπερηχητικός μετρητής ροής κηροζίνης

1.1Προοίμιο

Καλωσορίσατε για να χρησιμοποιήσετε το μετρητή ροής υπερήχων νέας γενιάς διαμετακόμισης, διαβάστε το εγχειρίδιο χρήστη προσεκτικά πριν τη χρήση.Ο υπερηχητικός μετρητής ροής για τοίχο είναι σχεδιασμένος να τοποθετείται σε σταθερή θέση για μακροχρόνια μέτρηση ροής.

1.2 Χαρακτηριστικά

◆ Γραμμικότητα: 0,5%, Επαναληψιμότητα: 0,2%, Ακρίβεια: ± 1%

◆ Εύκολο στη λειτουργία.

◆ Πολλοί τύποι μετατροπέων για επιλογή, μεγέθους σωλήνα μέτρησης είναι από DN15mm έως DN6000mm

◆ Υιοθετήστε τεχνολογία χαμηλής τάσης, πολλαπλών παλμών για να βελτιώσετε την ακρίβεια, τη διάρκεια ζωής και την αξιοπιστία.

◆ Δυνατή λειτουργία καταγραφής, καταγράφει τα δεδομένα του συνολικού υπολογιστή των τελευταίων 64 ημερών/64 μηνών/5 ετών.

1.3 Αρχή μέτρησης ροής

Ο υπερηχητικός μετρητής ροής σειράς KUF2000 έχει σχεδιαστεί για τη μέτρηση της ταχύτητας του υγρού σε ένα κλειστό αγωγό.η οποία θα παρέχει οφέλη από τη μη μόλυνση της λειτουργίας και την εύκολη εγκατάσταση.

Ο μετρητής ροής διαμετακόμισης χρόνου KUF2000 χρησιμοποιεί δύο μετασχηματιστές που λειτουργούν τόσο ως υπερηχητικοί πομποί όσο και ως δέκτες.Οι μετασχηματιστές είναι σφραγισμένα στο εξωτερικό ενός κλειστού σωλήνα σε μια συγκεκριμένη απόσταση μεταξύ τουςΟι μετασχηματιστές μπορούν να τοποθετηθούν με τη μέθοδο V, όπου ο ήχος διασχίζει τον σωλήνα δύο φορές, ή με τη μέθοδο W, όπου ο ήχος διασχίζει τον σωλήνα τέσσερις φορές.ή με τη μέθοδο Z όπου οι μετατροπέες είναι τοποθετημένοι σε αντίθετες πλευρές του σωλήνα και ο ήχος διασχίζει τον σωλήνα μία φοράΗ επιλογή της μεθόδου τοποθέτησης εξαρτάται από τα χαρακτηριστικά του σωλήνα και του υγρού. The flow meter operates by alternately transmitting and receiving a frequency modulated burst of sound energy between the two transducers and measuring the transit time that it takes for sound to travel between the two transducersΗ διαφορά του μετρούμενου χρόνου διέλευσης σχετίζεται άμεσα και ακριβώς με την ταχύτητα του υγρού στον σωλήνα, δείξτε ως εξής:

WΕδώ.

θ είναι η γωνία ένταξης προς την κατεύθυνση ροής

M είναι ο χρόνος ταξιδιού της υπερηχητικής δέσμης

D είναι η διάμετρος του σωλήνα

Tup είναι ο χρόνος για τη δέσμη από τον ανωτέρω μετατροπέα προς τον κατωτέρω έναν

Tdown είναι ο χρόνος για τη δέσμη από τον μετασχηματιστή προς τα κάτω προς τον μετασχηματιστή προς τα πάνω

ΔT=Απάνω ∆Τκάτω

1.4 Προαιρετικός μετατροπέας

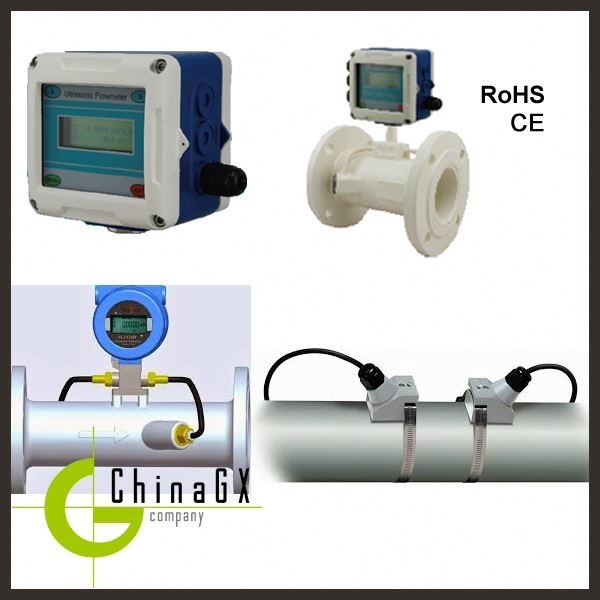

◆ TS-1Μετατροπέας τύπου "clamp-on", μεγέθους σωλήνα από DN15-100mm

◆ ΤΜ-1Μετατροπέας τύπου "clamp-on", μεγέθους σωλήνα από DN50-700mm

◆ TL-1Μετατροπέας τύπου "clamp-on", μεγέθους σωλήνα από DN300-6000mm

◆ HTS-1Μετατροπέας τύπου "clamp-on", μεγέθους σωλήνα από DN15-100mm

◆ HTM-1Μετατροπέας τύπου "clamp-on", μεγέθους σωλήνα από DN50-700mm

1.5 Τυπική εφαρμογή

Το μετρητή ροής που τοποθετείται στον τοίχο μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα μετρήσεων ροής σωλήνων.

Παραδείγματα:

★ Νερό (ζεστό νερό, ψυχρό νερό, αστικό νερό, θαλάσσιο νερό, λυμάτων κλπ.) ·

★ Καθαρίσματα με μικρή περιεκτικότητα σε σωματίδια·

★ Πετρέλαιο (ακατέργαστο πετρέλαιο, λιπαντικό πετρέλαιο, πετρέλαιο ντίζελ, καύσιμο πετρέλαιο κλπ.) ·

★ Χημικά (αλκοόλ, οξέα κλπ.) ·

★ Απορρίμματα από εγκαταστάσεις·

★ Ποτά, υγρά τρόφιμα·

★ Υπερκαθαρά υγρά·

★ Διαλύτες και άλλα υγρά

1.6Ταυτοποίηση προϊόντος

Κάθε σύνολο μετρητών ροής διαθέτει μοναδικό αριθμό αναγνώρισης προϊόντος ή ESN (ηλεκτρονικός σειριακός αριθμός) εγγεγραμμένο στο λογισμικό που μπορεί να τροποποιηθεί μόνο με ειδικό εργαλείο από τον κατασκευαστή.Σε περίπτωση βλάβης υλικού, παρακαλούμε δώστε αυτό το νούμερο που βρίσκεται στο παράθυρο μενούM61κατά την επικοινωνία με τον κατασκευαστή.
