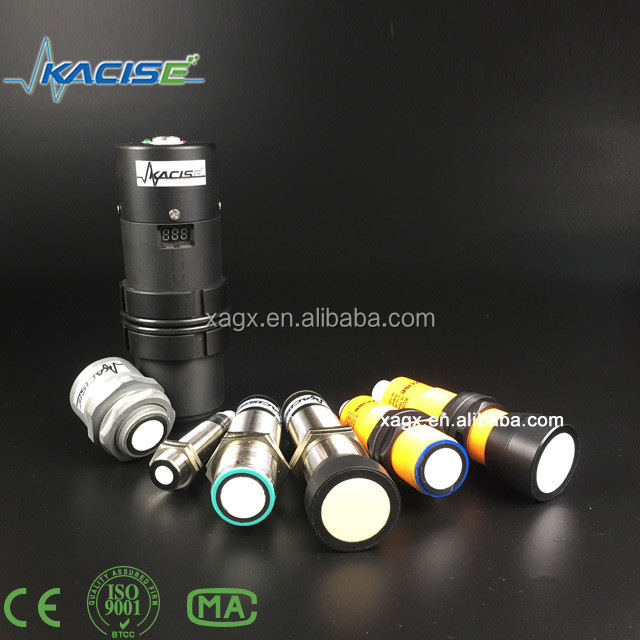

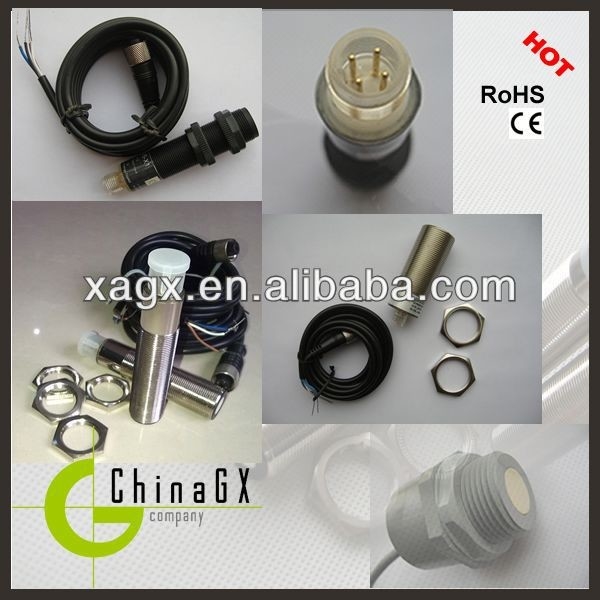

Εισαγωγή
Οι υπερηχητικοί αισθητήρες της σειράς GXUS καλύπτουν μια ποικιλία σενάριων εφαρμογής στον βιομηχανικό αυτοματισμό.Δουλειές μέτρησης ή ανίχνευσης του επιπέδου πλήρωσης σε πύλες και θύρεςΟι εταιρείες αυτές προσφέρουν λύσεις για τις πιο διαφορετικές απαιτήσεις των εφαρμογών.
Οι αισθητήρες με ψηφιακές εξόδους διακόπτη ή αναλογική διεπαφή 4-20 mA είναι κοινές.Οι περισσότεροι αισθητήρες μπορούν να διδαχθούν ή να παραμετροποιηθούν μέσω μιας διεπαφής και επομένως να προσαρμοστούν στην αντίστοιχη εφαρμογή.
Χαρακτηριστικά
Υψηλή ανάλυση
Σύντομο χρόνο απόκρισης
Μικρή τυφλή ζώνη
Διαφορετικές διαθέσιμες εξόδους: έξοδος διακόπτη, αναλογική ή RS232/485
Προδιαγραφές
GXUS-M18
GXUS-M30
|
Πεδίο ανίχνευσης
|
70... 1000 mm· 120... 2000 mm· 200... 3000 mm
|
|
Τυποποιημένη πλάκα στόχου
|
100 mm x 100 mm
|
|
Συχνότητα μετασχηματιστή
|
περίπου 255 kHz
|
|
Αναβολή απόκρισης
|
περίπου 125 ms
|
|
LED μπλε
|
Ενεργοποίηση
|
|
Κίτρινο LED
|
στερεό: αντικείμενο στο εύρος αξιολόγησης
|
|
αναβοσβήνει: λειτουργία προγράμματος, ανιχνεύθηκε αντικείμενο
|
|
LED κόκκινο
|
Σώμα: Λάθος
|
|
αναβοσβήνει: λειτουργία προγράμματος, δεν ανιχνεύεται αντικείμενο
|
|
Η τάση λειτουργίας UΒ
|
10... 30 V DC, κύμα 10 % SS
|
|
ρεύμα τροφοδοσίας χωρίς φορτίο I0
|
≤45 mA
|
|
Τύπος εξόδου
|
1 αναλογική έξοδος 0-10V ή 4...20mA.
|
|
Απόφαση
|
0.11 mm στο μέγιστο εύρος αισθητήρα
|
|
Απόκλιση της χαρακτηριστικής καμπύλης
|
±1 % της αξίας σε πλήρη κλίμακα
|
|
Επαναλαμβανόμενη ακρίβεια
|
±0.1 % της αξίας σε πλήρη κλίμακα
|
|
Αντίσταση φορτίου
|
> 1kOhm
|
|
Επίδραση της θερμοκρασίας
|
±1.5 % της αξίας σε πλήρη κλίμακα
|
|
Θερμοκρασία περιβάλλοντος
|
-25... 70 °C (-13... 158 °F)
|
|
Θέρμανση αποθήκευσης
|
-40... 85 °C (-40... 185 °F)
|
|
Τύπος σύνδεσης
|
Συνδετήρας συσκευής M12 x 1, 4-pin
|
|
Στον βαθμό προστασίας
|
IP65 (IP66 επιλέξιμη)
|
|
Υλικό
|
Σώμα: νικελωμένο ορείχαλκο
ή από ανοξείδωτο χάλυβα
ή πλαστικού
|
|
Μετασχηματιστής: μείγμα από επωξική ρητίνη/κωλή γυάλινη σφαίρα.
Πολυουρεθάνιο αφρό
|
Προσαρμογή των ορίων αξιολόγησης
Ο υπερηχητικός αισθητήρας διαθέτει αναλογική έξοδο με δύο όρια εκτίμησης που καθορίζονται με την εφαρμογή της τάσης τροφοδοσίας -UB ή +UB στην είσοδο TEACH-IN.Η τάση τροφοδοσίας πρέπει να εφαρμόζεται στην είσοδο TEACH-IN για τουλάχιστον 1 δευτερόλεπτο.Τα LED δείχνουν αν ο αισθητήρας έχει αναγνωρίσει τον στόχο κατά τη διάρκεια της διαδικασίας TEACH-IN.
Δύο διαφορετικές λειτουργίες εξόδου μπορούν να ρυθμιστούν:
1Η αναλογική τιμή αυξάνεται με την αύξηση της απόστασης από το αντικείμενο (αύξηση της ράμπας)
2Η αναλογική τιμή μειώνεται με την αύξηση της απόστασης από το αντικείμενο (περίοδος πτώσης)
Τα όρια αξιολόγησης μπορούν να καθορίζονται μόνον εντός των πρώτων 5 λεπτών μετά τηνΕνεργοποίηση.
Για να τροποποιήσουμε τα όρια αξιολόγησης αργότερα,ο χρήστης μπορεί να καθορίσει τις επιθυμητές τιμές μόνο μετά από νέα ενεργοποίηση.
Πύργος αναβαθμίσεις TEACH-IN (A2 > A1)
-Αντικείμενο θέσης στο κατώτερο όριο αξιολόγησης
- TEACH-IN κάτω όριο Α1 με - UB
- Τοποθέτηση αντικειμένου στο ανώτατο όριο αξιολόγησης
- ανώτατο όριο TEACH-IN A2 με + UB
Περπατητή ράμπα TEACH-IN (A1 > A2):
-Αντικείμενο θέσης στο κατώτερο όριο αξιολόγησης
- Πιο κάτω όριο A2 του TEACH-IN με + UB
- Τοποθέτηση αντικειμένου στο ανώτατο όριο αξιολόγησης
- ανώτατο όριο TEACH-IN A1 με - UB
Προεπιλεγμένη ρύθμιση
Α1: μη χρησιμοποιήσιμη έκταση
Α2: ονομαστικό εύρος ανίχνευσης
Τρόπος λειτουργίας: ανερχόμενη ράμπα
Δείκτες LED
|
Εμφάνιση ανάλογα με τη λειτουργική κατάσταση
|
Κόκκινο LED
|
Κίτρινο LED
|
|
Όριο αξιολόγησης TEACH-IN
Ανιχνεύθηκε αντικείμενο
Δεν ανιχνεύθηκε αντικείμενο.
Αντικείμενο αβέβαιο (δεν ισχύει το σύστημα TEACH-IN)
|
Κλείσε
αναλαμπές
σε
|
αναλαμπές
Κλείσε
Κλείσε
|
|
Κανονική λειτουργία (περίοδος αξιολόγησης)
|
Κλείσε
|
σε
|
|
Λάθος
|
σε
|
προηγούμενη κατάσταση
|
GXUS-M56
|
Πεδίο απόστασης
|
50...500 mm·100...1000 mm·200...3000 mm·300...5000 mm·
500...6000 χιλιοστά
|
|
Απόφαση
|
3 mm ή 0,1%(Ποιο είναι μεγαλύτερο;)
|
|
Χρόνος απόκρισης
|
< 200 ms
|
|
Εμφάνιση
|
LED
|
|
Γωνία εκπομπής
|
20°
|
|
Αναλογική έξοδος
|
4~20mA/500Ω φορτίο
|
|
SΗ έξοδος της μάγισσας
|
Αναμεταδοτικό DC 30V/ 5A, PNP/NPN(ΕΠΙΘΕΣΙΟ)
|
|
RS232/485
|
Πρωτόκολλο MODBUS ή προσαρμοσμένο πρωτόκολλο (προαιρετικό))
|
|
Ηλεκτρική τροφοδοσία
|
Πρότυπο 24VDC(±15%)
|
|
Θερμοκρασία περιβάλλοντος
|
-20~+60°C
|
|
Τάξη προστασίας
|
IP65 (IP66 είναι επιλέξιμο)
|
|
Εγκατάσταση
|
M56*2
|
