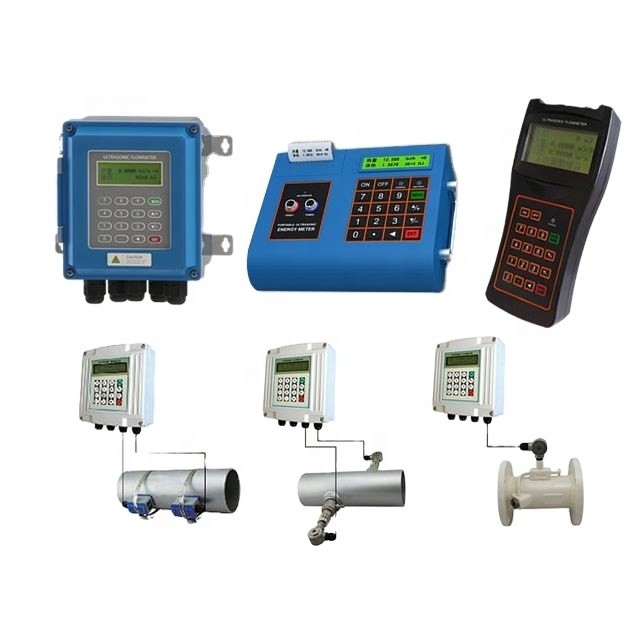

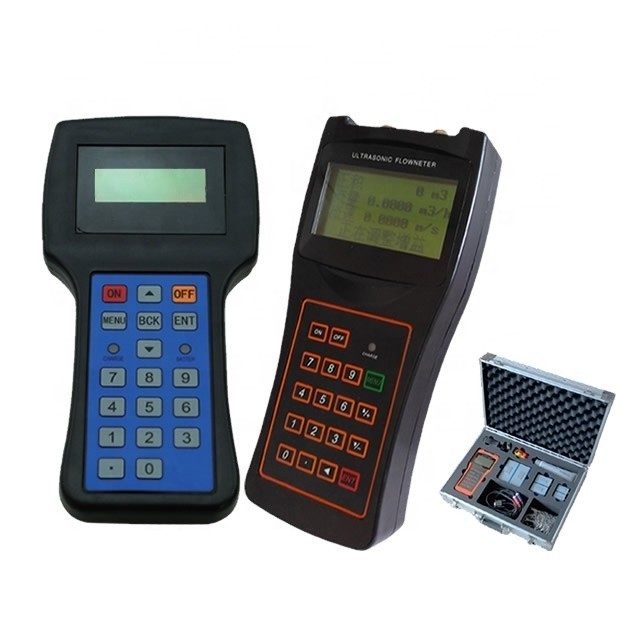

Οικονομικός έξυπνος μετρητής ροής υγρών με ακρίβεια έως 1,0%

Άρθρα

Προδιαγραφές

Κύρια μονάδα

Ακριβότητα

Καλύτερο από ± 1%

Επαναληψιμότητα

Καλύτερα από 0,2%

Αρχή

Αρχή μέτρησης του χρόνου διέλευσης

Μέτρηση

Εποχή

500 ms

Εμφάνιση

LCD με φως πίσω, απεικόνιση συσσωρευμένης ροής/θερμότητας, στιγμιαίας ροής/θερμότητας, ταχύτητας, χρόνου κλπ.

Αποδόσεις

Αναλογική έξοδος: 4-20mA ή 0-20mA ισχύς εξόδου.W- Ακριβότητα 0,1%.

Έξοδος OCT: Σήμα συχνότητας (1~9999HZ)

Έκδοση ρελέ: πάνω από 20 σήματα πηγής (κανένα σήμα, αντίστροφη ροή κλπ.)

RS485 σειριακή θύρα

Εισαγωγή

Τρεις αναλογικές εισροές

Εισαγωγή αντίστασης PT100 τριών καλωδίων (προαιρετική)

Άλλες λειτουργίες

Συγκεντρώνει αυτόματα τα δεδομένα των τελευταίων 64 ημερών / 64 μηνών / 5 ετών.

Ο χρόνος ενεργοποίησης και ο αντίστοιχος ρυθμός ροής των τελευταίων 64 συμβάντων ενεργοποίησης και διακοπής.

Η κατάσταση λειτουργίας του οργάνου κατά τις τελευταίες 64 ημέρες

σωλήνα

υλικό

Επιτρέπεται το στρώμα από χάλυβα, ανοξείδωτο χάλυβα, χυτοσίδηρο, σωλήνα τσιμέντου, χαλκό, PVC, αλουμίνιο, FRP κλπ.

Μέγεθος

15-6000 mm

Καθαρό τμήμα σωλήνα

Στο άνω ρεύμα πρέπει να είναι πάνω από 10D, στο κάτω ρεύμα πρέπει να είναι πάνω από 5D, στο άνω ρεύμα το μήκος πρέπει να είναι πάνω από 30D από την πρόσβαση της αντλίας.

Υγρά

Τύποι

Νερό, θαλάσσιο νερό, βιομηχανικά λύματα, οξέα και αλκαλικά υγρά, αλκοόλ, μπύρα, όλα τα είδη ελαίων που μπορούν να μεταφέρουν υπερηχητικά ενιαία ομοιόμορφα υγρά

Θερμοκρασία

Τυπικό: -30°C - 90°C,Υψηλής θερμοκρασίας:-30°C-160°C

Αμβλύνεια

Λιγότερο από 10000 ppm, με μια μικρή φυσαλίδα

Κατεύθυνση ροής

Διορθωτική μέτρηση, μέτρηση καθαρής ροής/θερμότητας

Περιβάλλον

Θερμοκρασία

Κεντρική μονάδα: -30°C - 80°C

Μετατροπέας: -40°C-110°C, Μετατροπέας θερμοκρασίας: επιλέξτε κατά παραγγελία

Η υγρασία

Κεντρική μονάδα: 85% RH

Μετατροπέας: βυθισμένο στο νερό, βάθος νερού μικρότερο των 3 μέτρων

Καλώδιο

Στρογγυλή γραμμή ζευγαριού, τυπικό μήκος 20 m, μπορεί να επεκταθεί σε 500 m (δεν συνιστάται).

RS-485 διεπαφή, απόσταση μετάδοσης έως 1000m

Ηλεκτρική τροφοδοσία

AC220V ή DC24V

Κατανάλωση ενέργειας

Λιγότεροι από 1,5 W

Πρωτόκολλα

MODBUS, M-BUS, εκτεταμένο πρωτόκολλο Fuji και άλλο εργοστασιακό πρωτόκολλο

Άρθρα

Προδιαγραφές

Κύρια μονάδα

Ακριβότητα

Καλύτερο από ± 1%

Επαναληψιμότητα

Καλύτερα από 0,2%

Αρχή

Αρχή μέτρησης του χρόνου διέλευσης

Μέτρηση

Εποχή

500 ms

Εμφάνιση

LCD με φως πίσω, απεικόνιση συσσωρευμένης ροής/θερμότητας, στιγμιαίας ροής/θερμότητας, ταχύτητας, χρόνου κλπ.

Αποδόσεις

Αναλογική έξοδος: 4-20mA ή 0-20mA ισχύς εξόδου.∼1 χλμ.W- Ακριβότητα 0,1%.

Έξοδος OCT: Σήμα συχνότητας (1~9999HZ)

Έκδοση ρελέ: πάνω από 20 σήματα πηγής (κανένα σήμα, αντίστροφη ροή κλπ.)

RS485 σειριακή θύρα

Εισαγωγή

Τρεις αναλογικές εισροές

Εισαγωγή αντίστασης PT100 τριών καλωδίων (προαιρετική)

Άλλες λειτουργίες

Συγκεντρώνει αυτόματα τα δεδομένα των τελευταίων 64 ημερών / 64 μηνών / 5 ετών.

Ο χρόνος ενεργοποίησης και ο αντίστοιχος ρυθμός ροής των τελευταίων 64 συμβάντων ενεργοποίησης και διακοπής.

Η κατάσταση λειτουργίας του οργάνου κατά τις τελευταίες 64 ημέρες

σωλήνα

υλικό

Επιτρέπεται το στρώμα από χάλυβα, ανοξείδωτο χάλυβα, χυτοσίδηρο, σωλήνα τσιμέντου, χαλκό, PVC, αλουμίνιο, FRP κλπ.

Μέγεθος

15-6000 mm

Καθαρό τμήμα σωλήνα

Στο άνω ρεύμα πρέπει να είναι πάνω από 10D, στο κάτω ρεύμα πρέπει να είναι πάνω από 5D, στο άνω ρεύμα το μήκος πρέπει να είναι πάνω από 30D από την πρόσβαση της αντλίας.

Υγρά

Τύποι

Νερό, θαλάσσιο νερό, βιομηχανικά λύματα, οξέα και αλκαλικά υγρά, αλκοόλ, μπύρα, όλα τα είδη ελαίων που μπορούν να μεταφέρουν υπερηχητικά ενιαία ομοιόμορφα υγρά

Θερμοκρασία

Τυπικό: -30°C - 90°C,Υψηλής θερμοκρασίας:-30°C - 160°C

Αμβλύνεια

Λιγότερο από 10000 ppm, με μια μικρή φυσαλίδα

Κατεύθυνση ροής

Διορθωτική μέτρηση, μέτρηση καθαρής ροής/θερμότητας

Περιβάλλον

Θερμοκρασία

Κεντρική μονάδα: -30°C - 80°C

Μετατροπέας: -40°C-110°C, Μετατροπέας θερμοκρασίας: επιλέξτε κατά παραγγελία

Η υγρασία

Κεντρική μονάδα: 85% RH

Μετατροπέας: βυθισμένο στο νερό, βάθος νερού μικρότερο των 3 μέτρων

Καλώδιο

Στρογγυλή γραμμή ζευγαριού, τυπικό μήκος 20 m, μπορεί να επεκταθεί σε 500 m (δεν συνιστάται).

RS-485 διεπαφή, απόσταση μετάδοσης έως 1000m

Ηλεκτρική τροφοδοσία

AC220V ή DC24V

Κατανάλωση ενέργειας

Λιγότεροι από 1,5 W

Πρωτόκολλα

MODBUS, M-BUS, εκτεταμένο πρωτόκολλο Fuji και άλλο εργοστασιακό πρωτόκολλο
