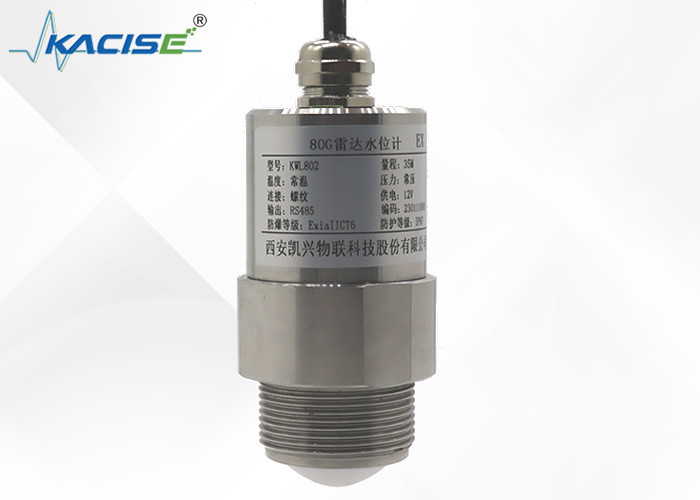

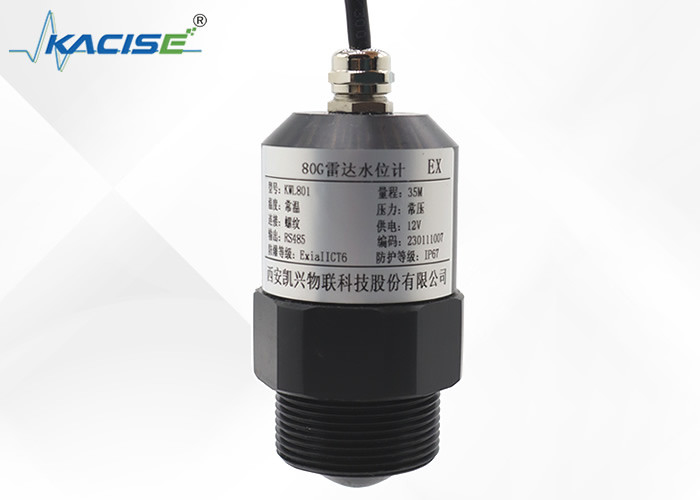

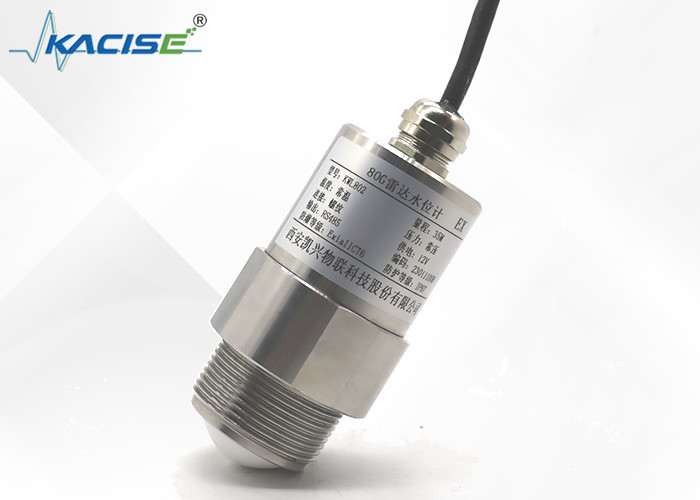

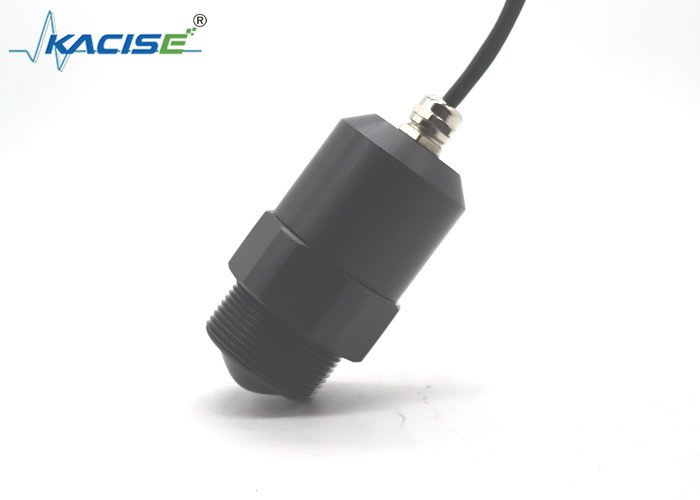

KWL800 76 - αισθητήρας σταθμών ύδατος ραντάρ συνεχών κυμάτων 81GHz FM με την επικοινωνία RS485 Modbus

KWL800 65m αισθητήρας σταθμών ύδατος ραντάρ συνεχών κυμάτων σειράς 76-81GHz FM με την επικοινωνία RS485 Modbus

Εισαγωγή

KWL800 τα προϊόντα σειράς αισθητήρων επιπέδων ραντάρ αναφέρονται στα διαμορφωμένα κατά συχνότητα προϊόντα ραντάρ συνεχών κυμάτων (FMCW) που λειτουργούν σε 76-81GHz. Η μέγιστη σειρά του προϊόντος μπορεί να φθάσει σε 65m, και η τυφλή ζώνη είναι μέσα σε 10 εκατ. Λόγω της υψηλότερης λειτουργούσας συχνότητας, του μεγαλύτερου εύρους ζώνης, και της υψηλότερης ακρίβειας μέτρησής του.


Χαρακτηριστικό γνώρισμα

⚫ Βασισμένος millimeter-wave CMOS στο τσιπ ραδιοσυχνότητας, πραγματοποιήστε τη συμπαγέστερη ραδιοσυχνότητα
αρχιτεκτονική, υψηλότερη σήματος προς θόρυβο αναλογία, και μικρότερη τυφλή περιοχή.
⚫ Υψηλότερες ανάλυση μέτρησης και ακρίβεια μέτρησης.
⚫ Η στενή γωνία ακτίνων κεραιών είναι 6°, η παρέμβαση στο περιβάλλον εγκαταστάσεων θα έχει λιγότερους
ο αντίκτυπος στο όργανο, και η εγκατάσταση είναι καταλληλότεροι.
⚫ Ενσωματωμένο σχέδιο φακών, συμπαγές μέγεθος.


Μέθοδος εγκατάστασης

Υπάρχουν δύο σημεία για να δώσουν προσοχή κατά τη διάρκεια της εγκατάστασης:

(1) εξασφαλίστε ότι ο μετρητής είναι κάθετος στην επιφάνεια νερού.

(2) αποφύγετε τις εκπέμποντας ακτίνες από την ακτινοβόληση των αντικειμένων παρέμβασης και την παραγωγή των ψεύτικων ηχώ.

Δείτε τα ακόλουθα σημεία για τις χαρακτηριστικές συνθήκες εργασίας.

Εξασφαλίστε ότι ο αισθητήρας σταθμών ύδατος εγκαθίσταται κάθετα στην επιφάνεια νερού, και η κλίση θα αποδυναμώσει το λαμβανόμενο εύρος σημάτων, το οποίο έχει επιπτώσεις στην κανονική μέτρηση απόστασης.

Σιγουρευτείτε ότι δεν υπάρχει κανένα αντικείμενο παρέμβασης μέσα στη σειρά ακτίνων, όπως οι όχθεις των ποταμών.



Το όργανο πρέπει να εγκατασταθεί τουλάχιστον 20cm μακρυά από τον πλευρικό τοίχο, και το υπόγειο δίκτυο σωλήνων πρέπει να εγκατασταθεί τόσο κοντά στο κέντρο καλά όπως πιθανό, διαφορετικά ο τοίχος φρεατίων θα παραγάγει εύκολα τα σήματα παρέμβασης, τα οποία έχουν επιπτώσεις στη μέτρηση και την κρίση.
