Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
Μάρκα: | Kacise |
Πιστοποίηση: | certificate of explosion-proof, CE |
Αριθμό μοντέλου: | STIM300 |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Συσκευασία λεπτομέρειες: | Κάθε μονάδα έχει ξεχωριστό κουτί και όλα τα κιβώτια συσκευάζονται σε τυπικά πακέτα ή διαθέσιμα αιτήμ |
Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000 κομμάτια την εβδομάδα |
Μηχανικός κλονισμός: | 1 500 g/0,5 ms μισό-συν | RxD+ ή RxD- σε GND: | -0.3V σε +7V |
---|---|---|---|
θερμοκρασία διατήρησης: | -55°C σε +90°C | Μοντέλο ανθρώπινου σώματος ESD: | ±2kV |
1Ειδικά χαρακτηριστικά:
● Μικροσκοπική συσκευασία
● Χαμηλός θόρυβος
● Μικρή αστάθεια της κλίσης
● Εξαιρετική απόδοση σε περιβάλλοντα δονήσεων και συγκρούσεων
● 9 άξονες που προσφέρονται στην ίδια συσκευασία
● Ηλεκτρονικά βαθμονωμένη ευθυγράμμιση άξονα
● Γύροι βασισμένοι στο Safran ButterflyGyroTM
● Τεχνολογία μονοκρυσταλλικής πυριτίου
● Καμία εγγενής επίδραση φθοράς
● Επιταχυνόμετρα και κλίνομετρά υψηλής σταθερότητας
● Αευαισθησία στα μαγνητικά πεδία
● Πλήρης συμμόρφωση με το ΕΜΙ
● Ψηφιακή διεπαφή, RS422
● Πλήρως ρυθμιζόμενο
● Συνεχή αυτοδιάγνωση
● Συμμόρφωση με το RoHS
2Γενικά Περιγραφή

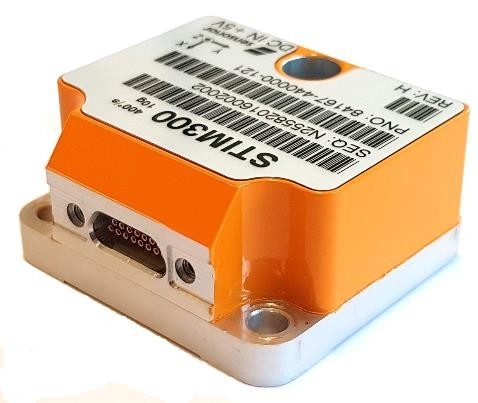

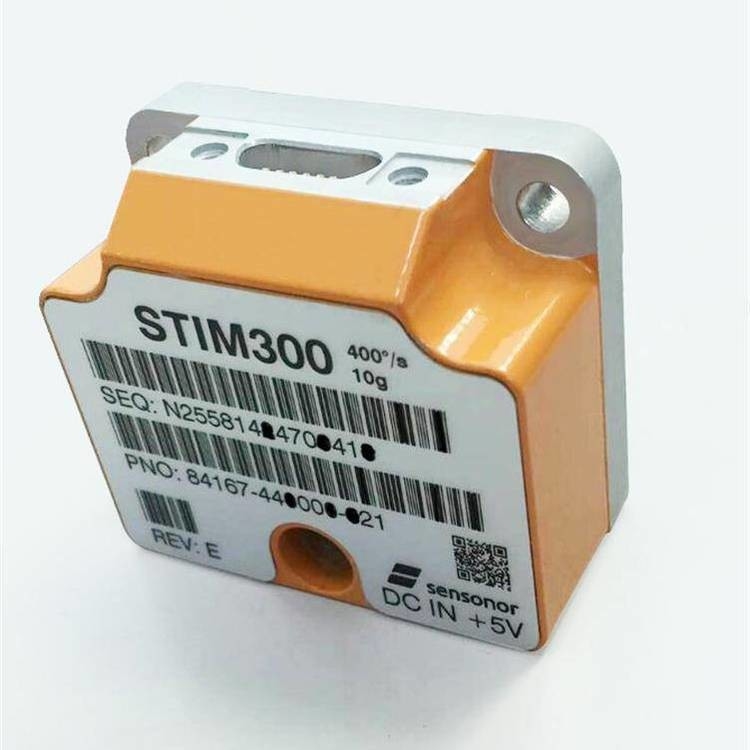

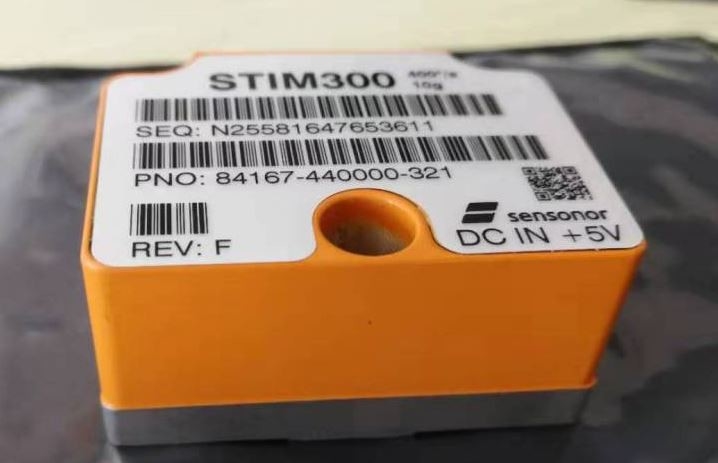

Το STIM300 είναι ένα IMU που αποτελείται από 3 gyros με υψηλή ακρίβεια βασισμένα σε MEMS, 3 επιταχυνόμετρα υψηλής σταθερότητας και 3 κλίνομετρα υψηλής σταθερότητας σε ένα μικροσκοπικό πακέτο.συντελεστής κλίμακας και αντισταθμίζεται για τις επιδράσεις της θερμοκρασίας, ώστε να παρέχονται μετρήσεις υψηλής ακρίβειας στην περιοχή θερμοκρασίας -40°C έως +85°CΗ μονάδα τρέχει από μία μονάδα 5V.
Η χρήση ενός μικροελεγκτή ARM RISC 32 bit παρέχει ευελιξία στη διαμόρφωση, όπως επιλογή μονάδας εξόδου, ρυθμός δειγματοληψίας,χαμηλό φίλτρο διέλευσης -3dB συχνότητα και RS422 bit-rate και παράμετροι πρωτοκόλλουΌλες οι ρυθμιζόμενες παραμέτρους μπορούν να ορίζονται κατά την παραγγελία ή να ορίζονται από τον πελάτη.
Όταν το STIM300 ενεργοποιηθεί, θα κάνει έναν εσωτερικό έλεγχο συστήματος και θα συγχρονίσει τα κανάλια αισθητήρων.θα παρέχει ειδικά datagrams που περιέχουν αριθμό μέρουςΤο STIM300 θα προχωρήσει αυτόματα στην παροχή δεδομένων μέτρησης.
Τα δεδομένα μετρήσεων διαβιβάζονται ως πακέτα δεδομένων σε σταθερή μορφή (datagram) σε διαστήματα που καθορίζονται από την ταχύτητα δειγματοληψίας μαζί με ένα σήμα συγχρονισμού (TOV).Το datagram είναι σε δυαδική κωδικοποιημένη μορφή για να έχει μια αποτελεσματική μεταφορά δεδομένωνΕκτός από τα ίδια τα δεδομένα μέτρησης, το datagram περιέχει έναν αναγνωριστικό,τα bytes κατάστασης και ένα 32bit CRC (Cyclic Redundancy Check) για να παρέχει υψηλό βαθμό ανίχνευσης σφαλμάτων στις μεταδόσειςΤο STIM300 μπορεί επίσης να ρυθμιστεί για να μεταδίδει δεδομένα μόνο όταν ενεργοποιείται από ένα ξεχωριστό ψηφιακό σήμα εισόδου (ExtTrig).
Για πιο προχωρημένους χρήστες, ο γυροσκόπος μπορεί να τεθεί σε λειτουργία υπηρεσίας.Σε αυτή τη λειτουργία όλες οι παραμέτρους διαμόρφωσης μπορεί να αλλάξει ενδιάμεση ή μόνιμα με την επιστροφή των τρέχουσες ρυθμίσεις στην μνήμη flashΣτην λειτουργία υπηρεσίας, οι εντολές και οι απαντήσεις είναι σε μορφή αναγνώσιμη από τον άνθρωπο (ASCII), για να καταστεί δυνατή η χρήση λογισμικού τύπου τερματικού κατά τη διάρκεια της τυπικής ολοκλήρωσης προϊόντος.Η λειτουργία υπηρεσίας παρέχει επίσης τη δυνατότητα να πραγματοποιούνται μετρήσεις μεμονωμένες, εκτελούν διαγνωστικές εργασίες και λαμβάνουν υψηλότερο επίπεδο λεπτομέρειας των ανιχνευμένων σφαλμάτων που αναφέρονται στα bytes κατάστασης.
Τέλος, το STIM300 μπορεί να τοποθετηθεί σε λειτουργία κοινής ωφέλειας.
Διάγραμμα 3 μπλοκ:
4 ΑΠΟΛΟΥΤΟ Μέγιστο Αξιολογήσεις
Άλλες πιέσεις πέραν εκείνων που αναφέρονται στοΠίνακας 4-1μπορεί να προκαλέσει μόνιμη βλάβη στο προϊόν.
Η έκθεση σε οποιαδήποτε κατάσταση απόλυτης μέγιστης ονομαστικής ισχύος για παρατεταμένες περιόδους μπορεί να επηρεάσει την αξιοπιστία και τη διάρκεια ζωής της συσκευής.
Πίνακας 4-1: Απόλυτο μέγιστο Αξιολογήσεις
Παράμετρος | Αξιολόγηση | Σχόλιο |
Μηχανολογικό σοκ Μοντέλο ανθρώπινου σώματος ESD Θέρμανση αποθήκευσης VSUP προς GND RxD+ ή RxD- σε GND RxD+ σε RxD- TxD+ ή TxD- σε GND ExtTrig προς GND Τοποθεσία: NRST προς GND AUX+ σε AUX- AUX+ ή AUX- σε GND Ευαισθησία στο ήλιο |
1 500 g/0,5 ms μισό-συν ±2kV -55°C έως +90°C -0,5 έως +7V -0,3V έως +7V ±6V -8V έως +8V -0,3V έως +7V -0,3V έως +7V -0,3V έως +7V ±6,5V ±6,5V 500VDC |
Οποιαδήποτε κατεύθυνση. Αναφορά: JEDEC/ESDA JS-001 Μέχρι 1000 ώρες
με 120Ω Τερματισμός γραμμής = ON
Να μην εκτίθενται σε συγκεντρώσεις ήλίου υψηλότερες από εκείνες που συνήθως βρίσκονται στην ατμόσφαιρα |
5 Ειδικές προδιαγραφές
Πίνακας:Λειτουργία Προϋποθέσεις
Παράμετρος | Προϋποθέσεις | Ελάχιστο Ονομα Max | Μονάδα | Σημείωση |
Εισαγωγή ΑΡΧΗ, ΣΤΗΜΑΤΗ ΔΕΣΜΟΣ | ± 400 | °/s | ||
Εισαγωγή ΑΡΧΗ, ΓΙΑΤΗΣΗ | ±10 | g | 1 | |
Εισαγωγή ΑΡΧΗ, ΚΑΤΑΡΑΣΗ | ±1.7 | g | ||
Ηλεκτρική ενέργεια | 4.5 5.0 5.5 | V | 2,3 | |
Θερμοκρασία λειτουργίας | -40 +85 | °C |
Σημείωση 1: Άλλα διαθέσιμα εύρη, αναφορά.Πίνακας 5-4(5 γραμμάρια),Πίνακας 5-6(30g) καιΠίνακας 5-7(80g)
Σημείωση 2: Σε τάσεις τροφοδοσίας άνω των 5,85V (ονομαστική τιμή), ένα εσωτερικό κύκλωμα προστασίας τάσης θα διακόψει την παροχή ενέργειας και η μονάδα θα επαναφέρει την τάση σε λειτουργικές συνθήκες.
Σημείωση 3: Σε τάσεις τροφοδοσίας κάτω των 4,05 V (ονομαστική τιμή) η μονάδα θα επαναφέρει την τάση μέχρι να επιστρέψει στο επίπεδο που ορίζεται στο σημείο 2.2.
λόγω της πολύ χαμηλότερης κατανάλωσης ενέργειας κατά την επαναφορά σε σύγκριση με την κανονική λειτουργία,η σειρά αντίστασης μεταξύ της πηγής ισχύος και του STIM300 θα μπορούσε να προκαλέσει ταλαντωτική συμπεριφορά της εισόδου
τάση στην μονάδα.
Πίνακας: Λειτουργικές προδιαγραφές, γενικές
Παράμετρος | Προϋποθέσεις | Ελάχιστο Ονομασία Μαξ | Μονάδα | Σημείωση |
Ηλεκτρική κατανάλωση Κατανάλωση ενέργειας |
1.5 2 | W | ||
Χρόνος | ||||
Χρόνος εκκίνησης μετά την ενεργοποίηση | 0.3 | σ | 1 | |
Ώρα μετάδοσης μετά την επαναφορά | 0.2 | σ | 2 | |
Χρόνος μέχρι τα έγκυρα δεδομένα | T=+25°C |
0.7 1 |
σ σ |
3 3 |
RS422 Μικροδιαστολή | ΕπικεφαλήςΠίνακας 5-11 | |||
RS422 Ακριβότητα ρυθμού bits | ±1 | % | 4 | |
RS422 Πρωτόκολλο Ξεκινήστε Bit Διάρκεια δεδομένων Ισοτιμία Σταματήστε Bits |
1 8 Κανένα 1 |
λίγο μπιτ λίγο |
5 5 |
|
RS422 ΑΡΘΡΟ ΑΠΟΣΚΛΗΨΗ | ||||
Αντίσταση εισόδου | Τερματισμός γραμμής = ON | 120 | Ω | |
Αντίσταση εισόδου | Τερματισμός γραμμής = OFF | 48 125 | kΩ | |
Επαναφορά (Εθνική Εθνική Τεχνολογία ΠΙΝ) | ||||
Λογικά επίπεδα |
υψηλό χαμηλός |
2.3 0.6 |
V V |
|
Ελάχιστος χρόνος αναμονής για επαναφορά | 1 | μs | ||
Αντίσταση άνω | 80 100 | kΩ | ||
Εξωτερική ενεργοποίηση (ExtTrig) | ||||
ΠΙΝ) | ||||
Λογικά επίπεδα |
υψηλό χαμηλός |
2.3 0.6 |
V V |
|
Τρίγκερ | Αρνητική μετάβαση | |||
Χρόνος μεταξύ ενεργοποιήσεων |
Ενότητα μέτρησης: γωνιακή ταχύτητα αυξητική γωνία μέσο ποσοστό ολοκληρωμένη γωνία |
0.5 127 0.5 127 0.5 65 0.5 8
|
ms ms ms ms |
6,7 6,8 6,9 6, 10 |
Ελάχιστος υψηλός χρόνος πριν εκκινητή, text_hi |
250 | ν | 11 | |
Ελάχιστος low χρόνος μετά την ενεργοποίηση, text_lo | 250 | ν | 11 | |
Αναβολή από την εξωτερική ενεργοποίηση έως την έναρξη της μετάδοσης, text_dl Αντίσταση άνω Κλιμάκωση |
86 40 50 1000 |
μs kΩ μs |
11 | |
Χρόνος ισχύος (TOV) ΠΟΝ) Διαμόρφωση εξόδου VOH
Αερομεταφορές Ενεργό επίπεδο TOV Ελάχιστος χρόνος TOV, ttov_min Καθυστέρηση από την εσωτερική χρονοδιαγραφή έως την ενεργή TOV, ttov_dl Αναβολή από το ενεργό TOV (μέχρι την έναρξη της μετάδοσης, ttx_dl) |
5V λογική: IOH = - 10 μA 5V λογική: IOH = - 100 μA 3.3V λογική: IOH = - 10 μA 3.3V λογική: IOH = - 100 μA IOL = 10 mA |
Ανοιχτή αποχέτευση με εσωτερική ανάσυρση 0.9 VSUP 0.7 VSUP 0.6 VSUP 0.47 VSUP 0.1 Ενεργός χαμηλός 50 1.2 6 80 |
V V V V V μs μs μs |
12 12 12 12
13 13 13 |
ΠΑΡΑΓΜΑΤΙΚΟ Η αντίσταση της μόνωσης του πλαισίου σε σχέση με το GND (πιν 15) |
500VDC | 100 | MΩ |
Σημείωση 1: Χρόνος από την ενεργοποίηση έως την έναρξη της μετάδοσης δεδομένων (αρχίζοντας από το αριθμό στοιχείων του δεδομένων)
Σημείωση 2: Χρόνος από την απελευθέρωση του Reset έως την έναρξη των μεταδόσεων datagram (αρχίζοντας από το datagram με αριθμό μερών)
Σημείωση 3: Χρόνος από την ενεργοποίηση ή την επαναφορά έως την επαναφορά του bit εκκίνησης (Bit 6 στο byte STATUS ref.Πίνακας 5-23)Κατά τη διάρκεια αυτής της περιόδου, τα δεδομένα εξόδου πρέπει να θεωρούνται άκυρα.
Σημείωση 4: Εάν χρησιμοποιείται καθορισμένη από τον χρήστη ταχύτητα bits μεγαλύτερη από 1,5 Mbit/s, η απόκλιση μπορεί να υπερβαίνει τις προδιαγραφές λόγω της ανάλυσης του γεννήτη bit-rate, αναφορά τμήμα.9.13.1
Σημείωση 5: Μπορεί να ρυθμιστούν και άλλες τιμές, αναφορά.Πίνακας 5-11
Σημείωση 6: Εάν ο χρόνος μεταξύ ενεργοποιήσεων είναι μεγαλύτερος από 127 ms, ο μετρητής δειγματοληψίας υπερβαίνει το όριο.
Σημείωση 7: Ο χρόνος μεταξύ των ενεργοποιητών πρέπει να αξιολογείται προσεκτικά, καθώς ο μακρύς χρόνος μεταξύ των ενεργοποιητών σε συνδυασμό με υψηλά εύρη ζώνης μπορεί να οδηγήσει σε προβλήματα που σχετίζονται με την αναδιπλούμενη λειτουργία.Παρόμοιο για τις εξόδους επιταχυνόμετρου και κλίσης
Σημείωση 8: Εάν ο χρόνος μεταξύ των ενεργοποιήσεων είναι μεγαλύτερος από 8 ms, μπορεί να εμφανιστεί υπερφόρτωση στην κλιματική γωνία.Πίνακας 5-23.Παρόμοιο για τις εξόδους επιταχυνόμετρου και κλίσης
Σημείωση 9: Εάν ο χρόνος μεταξύ των ενεργοποιητών είναι μεγαλύτερος, η ακρίβεια της μέσης ταχύτητας μπορεί επίσης να μειωθεί.
Σημείωση 10: Εάν ο χρόνος μεταξύ των ενεργοποιητών είναι μεγαλύτερος, η ολοκληρωμένη γωνία μπορεί να έχει τυλιχτεί αρκετές φορές και ως εκ τούτου η
Η αλλαγή γωνίας από το τελευταίο δείγμα δεν θα είναι δυνατή για υπολογισμό.
εκροές
Σημείωση 11: Για τον ορισμό, παραπομπή.Σχήμα 7-3
Σημείωση 12: Το επίπεδο ψηφιακής εξόδου μπορεί να ρυθμιστεί σε 5V ή 3,3V σε SERVICEMODE (βλέπε τμήμα9.7)ή κατά την παραγγελία (βλέπε τμήμα12)
Σημείωση 13: Για τον ορισμό, παραπομπή.Σχήμα 7-4καιΣχήμα 7-5
