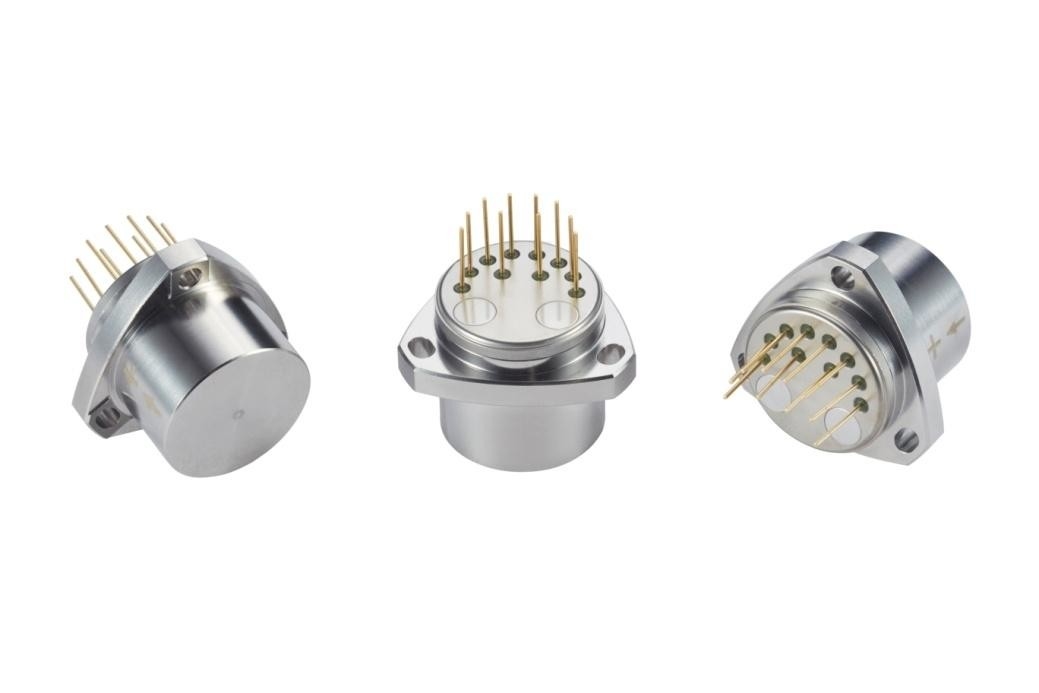

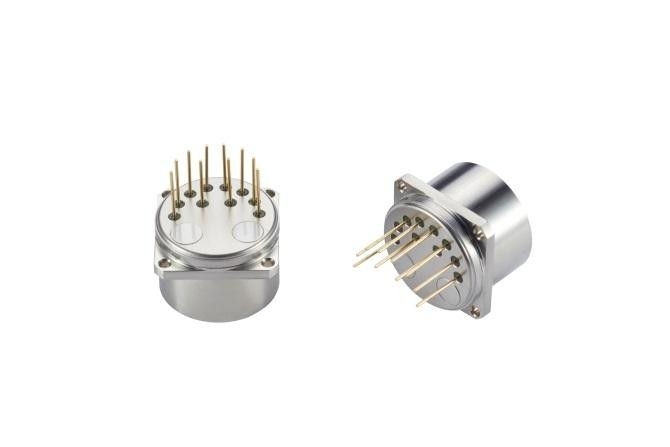

Περιγραφή του προϊόντος:
Στον κόσμο των υψηλής ακρίβειας στρατιωτικών αισθητήρων αδρανειακής πλοήγησης, ο ευέλικτος αισθητήρας επιταχυνόμετρου σιδηρουργικής σειράς KSJB1 ξεχωρίζει.επαναληψιμότηταΟ ευέλικτος αυτός αισθητήρας είναι ικανός να χειρίζεται στατικές και δυναμικές δοκιμές.διπλασιασμός ως τυποποιημένος αισθητήρας δονήσεων και κλίσης.
Το ρεύμα εξόδου του προϊόντος είναι γραμμικό με τη δύναμη ή την επιτάχυνση και ο χρήστης μπορεί να επιλέξει την κατάλληλη αντίσταση δειγματοληψίας μέσω υπολογισμού για την επίτευξη υψηλής ακρίβειας.Και μπορεί να χτιστεί σε αισθητήρα θερμοκρασίας σύμφωνα με τις απαιτήσεις του χρήστη, που χρησιμοποιούνται για την αντιστάθμιση της μερικής αξίας και του συντελεστή κλίμακας, μειώνουν την επίδραση της θερμοκρασίας του περιβάλλοντος.
Εφαρμογή: Μέτρηση αδράνειας και δοκιμή απομόνωσης από δονήσεις συστήματος αδράνειας υψηλής ακρίβειας πλοήγησης στον αεροδιαστημικό τομέα, την αεροπορία, τα πλοία, τα όπλα και άλλους τομείς.
Διάγραμμα περίγραμμα και ορισμός πινών:
Σχήμα Ι: Παγκόσμιο επιταχυνόμετρο
Συνηθισμένος ορισμός πιν: 1, έξοδος σήματος, 2. κενό, 3, -15V, 4, +15V, 5, τροφοδοσία και υποδομή σήματος, 6. κενό, 7. κενό, 8. κενό, 9, -9V, 10, +9V.

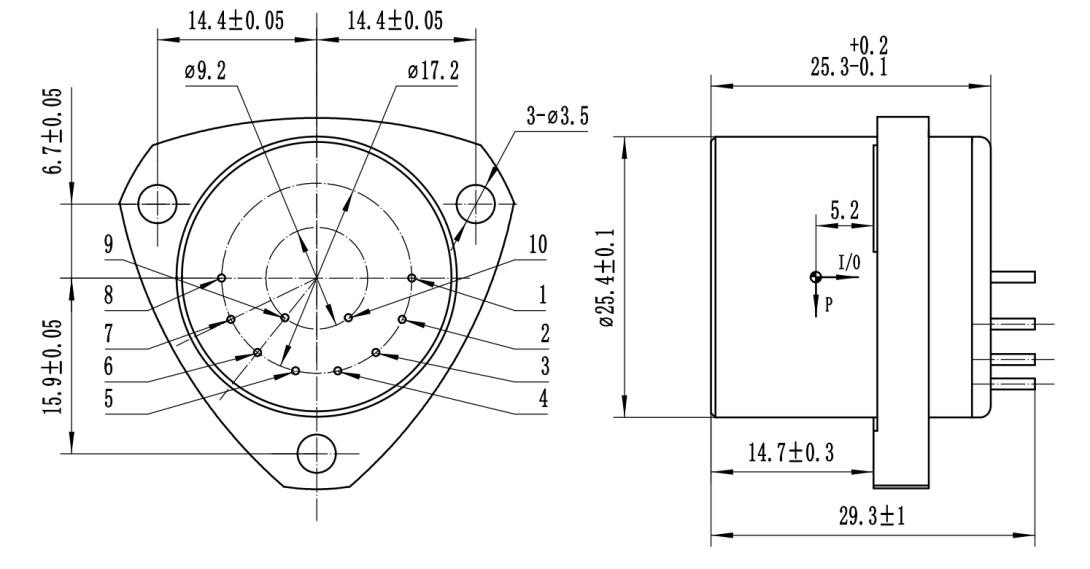

Η τρύπα τοποθέτησης είναι σε σχήμα U

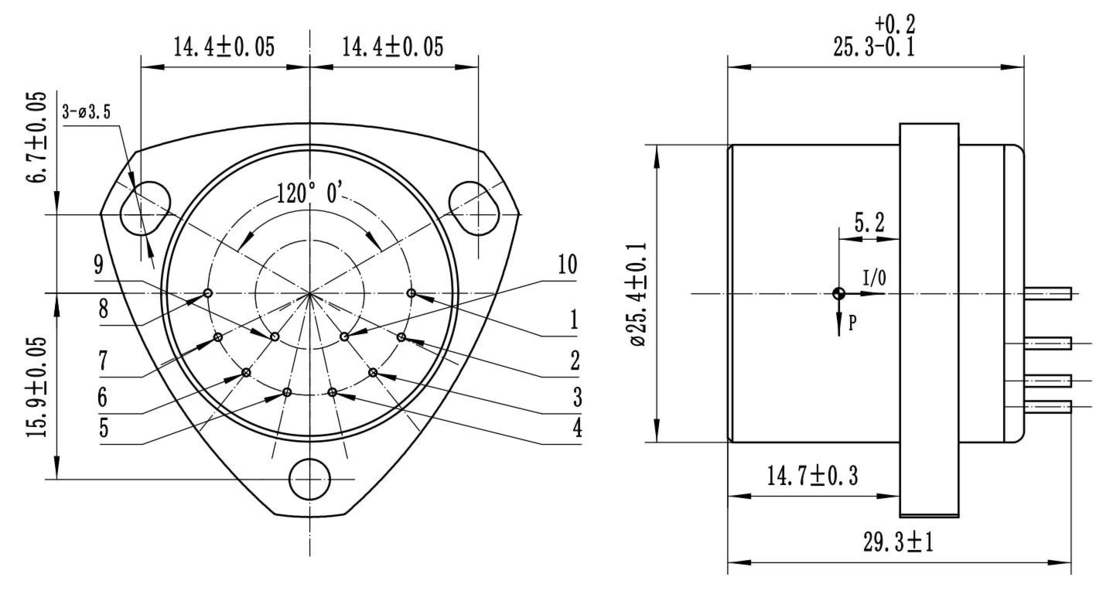

Η τρύπα τοποθέτησης είναι σε σχήμα U και η καρφίτσα είναι 8 καρφίτσες

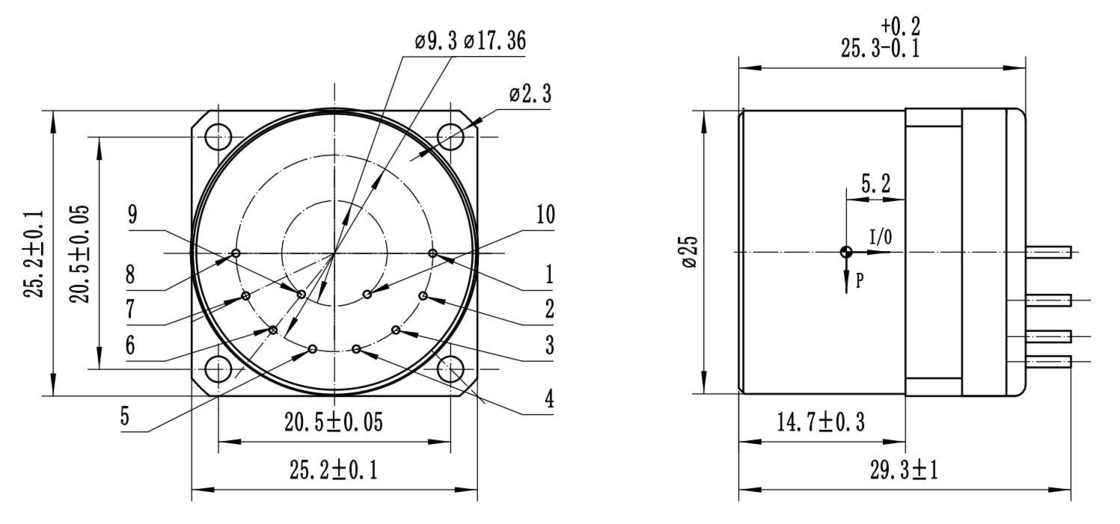

Η εξωτερική διάσταση είναι τετράγωνη
Τεχνικές παραμέτρους:
| Αριθμός |
Παράμετροι |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Πεδίο εφαρμογής |
±50g |
±50g |
±50g |
| 2 |
Αξία κατώτατης τιμής |
5 μg |
5 μg |
5 μg |
| 3 |
απόκλισητιμή K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
συντελεστής κλίμακας K1 |
10,05 έως 1,30 mA/g |
10,05 έως 1,30 mA/g |
10,05 έως 1,30 mA/g |
| 5 |
Μη γραμμικός συντελεστής δεύτερης τάξης K2 |
≤±10μg/g2 |
≤±15μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 ώρες βραχυπρόθεσμη σταθερότητα |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 ώρες βραχυπρόθεσμη σταθερότητα |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
ΣΥΝΘΗΣΗ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣΗΣ ΣΥΝΘΗΣΗΣ0(1σ,ένα μήνα) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Εναλλακτικότητα σΚ1/K1(1σ,ένα μήνα) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Ολοκληρωμένη επαναληψιμότητα μη γραμμικών συντελεστών K2/K1(1σ,ένα μήνα) |
≤ ± 10 μg /g2 |
≤ ± 20 μg /g2 |
≤ ± 30 μg /g2 |
| 11 |
τιμή απόκλισης Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Παράγοντας κλίμακας Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤±50 ppm /°C |
| 13 |
Θόρυβος ((Η αντίσταση δειγματοληψίας είναι 840Ω) |
≤ 5mv |
≤ 8,4mv |
≤ 8,4mv |
| 14 |
Φυσική συχνότητα |
400 έως 800 Hz |
400 έως 800 Hz |
400 έως 800 Hz |
| 15 |
εύρος ζώνης |
800 έως 2500 Hz |
800 έως 2500 Hz |
800 έως 2500 Hz |
| 16 |
Τυχαία δονήσεις |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
απεργία |
100g,8ms,1/2sin |
100g,8ms,1/2sin |
100g,8ms,1/2sin |
| 18 |
Πεδίο θερμοκρασίας λειτουργίας |
-55~+85°C |
-55~+85°C |
-55~+85°C |
| 19 |
Πεδίο θερμοκρασίας αποθήκευσης |
-60~+120°C |
-60~+120°C |
-60~+120°C |
| 20 |
Ηλεκτρική τροφοδοσία |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Τρέχουσα κατανάλωση |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Αισθητήρας θερμοκρασίας |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
| 23 |
διάσταση |
Φ25.4X30mm |
Φ25.4X30mm |
Φ25.4X30mm |
| 24 |
βάρος |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Σημείωση:
1Ο συντελεστής κλίμακας προσαρμόζεται σύμφωνα με τις απαιτήσεις του χρήστη.
2.Αισθητήρας θερμοκρασίας: χωρίζεται σε AD590, pt1000, 18B20,
3. Κύκλος δοκιμής: χωρίζεται σε 1 μήνα, 3 μήνες, 6 μήνες, 12 μήνες, σύμφωνα με τις απαιτήσεις του χρήστη για τις δοκιμές.
4Οι διαστάσεις μπορούν να προσαρμόζονται ελαφρώς σύμφωνα με τις απαιτήσεις του χρήστη,και άλλες απαιτήσεις δοκιμών μπορούν να διεξαχθούν σύμφωνα με τις απαιτήσεις του πελάτη.
|
Συσκευή και αποστολή:
Συσκευή και αποστολή αισθητήρα επιταχυντή
Ο αισθητήρας επιταχυντηρίου συσκευάζεται σε ασφαλές χαρτονάκι. Το προϊόν τυλίγεται με περιτύλιγμα φυσαλίδων για επιπλέον προστασία και είναι περαιτέρω ασφαλές με φιστίκια συσκευασίας.
Για την αποστολή, χρησιμοποιούμε έναν αξιόπιστο μεταφορέα που προσφέρει πλήρη παρακολούθηση και επιβεβαίωση παράδοσης.
