Περιγραφή του προϊόντος:
Ο αισθητήρας ευέλικτου επιταχυντή KSJB1 είναι ένας υψηλής ακρίβειας στρατιωτικός αισθητήρας αδράνειας πλοήγησης.Εξαιρετική απόδοση εκκίνησηςΤο σύστημα αυτό μπορεί να χρησιμοποιηθεί για στατικές και δυναμικές δοκιμές, λειτουργώντας τόσο ως τυποποιημένος αισθητήρας δονήσεων όσο και ως αισθητήρας κλίσης.
Το ρεύμα εξόδου του προϊόντος είναι γραμμικό με τη δύναμη ή την επιτάχυνση και ο χρήστης μπορεί να επιλέξει την κατάλληλη αντίσταση δειγματοληψίας μέσω υπολογισμού για την επίτευξη υψηλής ακρίβειας.Και μπορεί να χτιστεί σε αισθητήρα θερμοκρασίας σύμφωνα με τις απαιτήσεις του χρήστη, που χρησιμοποιούνται για την αντιστάθμιση της μερικής αξίας και του συντελεστή κλίμακας, μειώνουν την επίδραση της θερμοκρασίας του περιβάλλοντος.
Εφαρμογή: Μέτρηση αδράνειας και δοκιμή απομόνωσης από δονήσεις συστήματος αδράνειας υψηλής ακρίβειας πλοήγησης στον αεροδιαστημικό τομέα, την αεροπορία, τα πλοία, τα όπλα και άλλους τομείς.
Διάγραμμα περίγραμμα και ορισμός πινών:

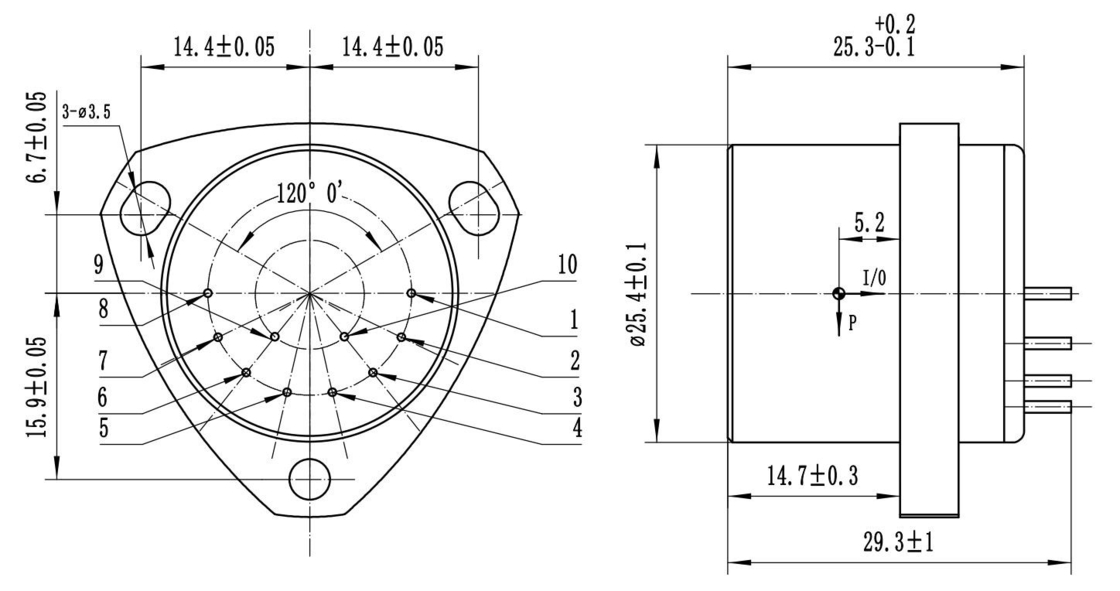

Σχήμα Ι: Παγκόσμιο επιταχυνόμετρο
Συνηθισμένος ορισμός πιν: 1, έξοδος σήματος, 2. κενό, 3, -15V, 4, +15V, 5, τροφοδοσία και υποδομή σήματος, 6. κενό, 7. κενό, 8. κενό, 9, -9V, 10, +9V.

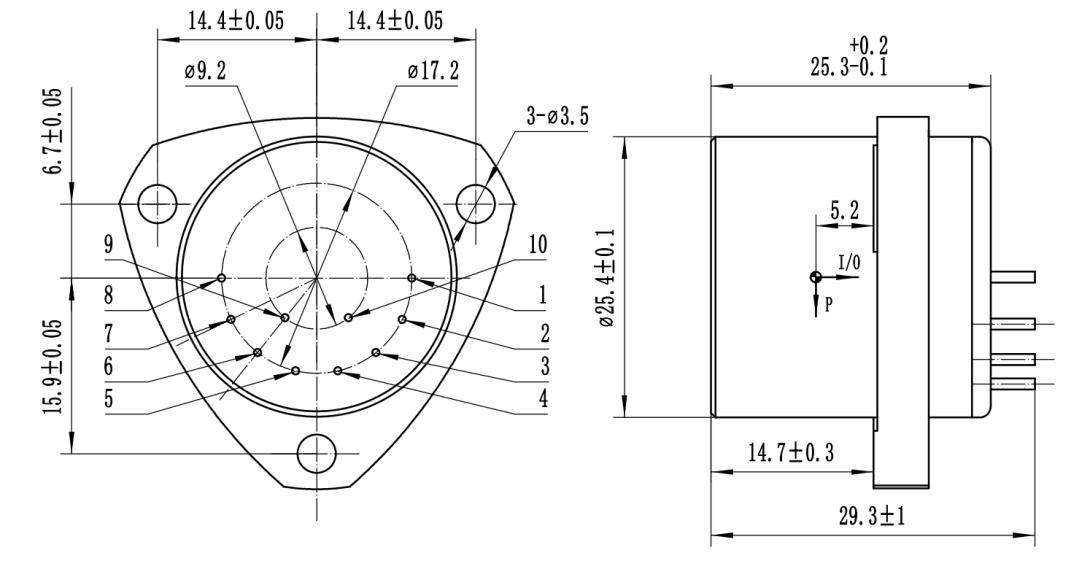

Η τρύπα τοποθέτησης είναι σε σχήμα U

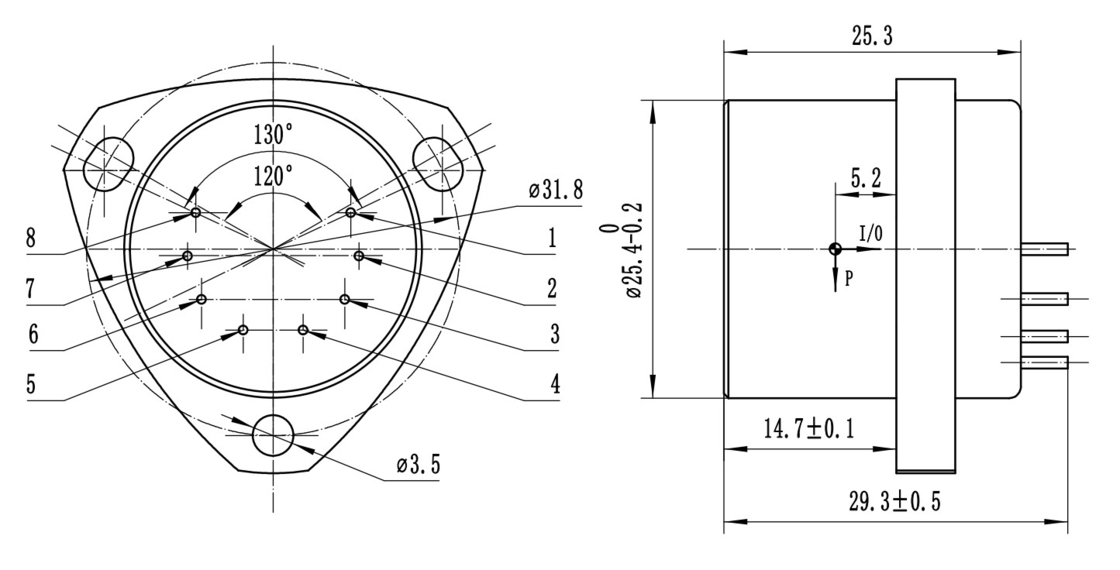

Η τρύπα τοποθέτησης είναι σε σχήμα U και η καρφίτσα είναι 8 καρφίτσες
Η εξωτερική διάσταση είναι τετράγωνη
Τεχνικές παραμέτρους:
| Αριθμός |
Παράμετροι |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Πεδίο εφαρμογής |
±50g |
±50g |
±50g |
| 2 |
Αξία κατώτατης τιμής |
5 μg |
5 μg |
5 μg |
| 3 |
απόκλισητιμή K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
συντελεστής κλίμακας K1 |
10,05 έως 1,30 mA/g |
10,05 έως 1,30 mA/g |
10,05 έως 1,30 mA/g |
| 5 |
Μη γραμμικός συντελεστής δεύτερης τάξης K2 |
≤±10μg/g2 |
≤±15μg/g2 |
≤±20μg/g2 |
| 6 |
0g 4 ώρες βραχυπρόθεσμη σταθερότητα |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 ώρες βραχυπρόθεσμη σταθερότητα |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
ΣΥΝΘΗΣΗ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣΗΣ ΣΥΝΘΗΣΗΣ0(1σ,ένα μήνα) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Εναλλακτικότητα σΚ1/K1(1σ,ένα μήνα) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Ολοκληρωμένη επαναληψιμότητα μη γραμμικών συντελεστών K2/K1(1σ,ένα μήνα) |
≤ ± 10 μg /g2 |
≤ ± 20 μg /g2 |
≤ ± 30 μg /g2 |
| 11 |
τιμή απόκλισης Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Παράγοντας κλίμακας Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤±50 ppm /°C |
| 13 |
Θόρυβος ((Η αντίσταση δειγματοληψίας είναι 840Ω) |
≤ 5mv |
≤ 8,4mv |
≤ 8,4mv |
| 14 |
Φυσική συχνότητα |
400 έως 800 Hz |
400 έως 800 Hz |
400 έως 800 Hz |
| 15 |
εύρος ζώνης |
800 έως 2500 Hz |
800 έως 2500 Hz |
800 έως 2500 Hz |
| 16 |
Τυχαία δονήσεις |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
απεργία |
100g,8ms,1/2sin |
100g,8ms,1/2sin |
100g,8ms,1/2sin |
| 18 |
Πεδίο θερμοκρασίας λειτουργίας |
-55~+85°C |
-55~+85°C |
-55~+85°C |
| 19 |
Πεδίο θερμοκρασίας αποθήκευσης |
-60~+120°C |
-60~+120°C |
-60~+120°C |
| 20 |
Ηλεκτρική τροφοδοσία |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Τρέχουσα κατανάλωση |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Αισθητήρας θερμοκρασίας |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
| 23 |
διάσταση |
Φ25.4X30mm |
Φ25.4X30mm |
Φ25.4X30mm |
| 24 |
βάρος |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Σημείωση:
1Ο συντελεστής κλίμακας προσαρμόζεται σύμφωνα με τις απαιτήσεις του χρήστη.
2.Αισθητήρας θερμοκρασίας: χωρίζεται σε AD590, pt1000, 18B20,
3. Κύκλος δοκιμής: χωρίζεται σε 1 μήνα, 3 μήνες, 6 μήνες, 12 μήνες, σύμφωνα με τις απαιτήσεις του χρήστη για τις δοκιμές.
4Οι διαστάσεις μπορούν να προσαρμόζονται ελαφρώς σύμφωνα με τις απαιτήσεις του χρήστη,και άλλες απαιτήσεις δοκιμών μπορούν να διεξαχθούν σύμφωνα με τις απαιτήσεις του πελάτη.
|
Εφαρμογές:
Ο αισθητήρας επιταχυντηρίου Kacise KSJB1 είναι ένα υψηλής ακρίβειας γραμμικό μετρητή επιτάχυνσης που έχει σχεδιαστεί για τη μέτρηση της γραμμικής επιτάχυνσης σε τρισδιάστατο χώρο.Έχει εύρος ±50g και θερμοκρασία λειτουργίας από -55°C έως +85°CΤο επιταχυνόμετρο αυτό έχει επίπεδο θορύβου 5mV, επιτρέποντας υψηλής ακρίβειας μετρήσεις.καθιστώντας το εξαιρετικά φορητό και εύκολο στην εγκατάστασηΕίναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένης της αυτοκινητοβιομηχανίας, της αεροδιαστημικής, της βιομηχανίας και της ιατρικής.
Ο αισθητήρας επιταχυντή Kacise KSJB1 είναι μια αξιόπιστη και οικονομικά αποδοτική λύση για τη μέτρηση της γραμμικής επιτάχυνσης.Όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες ή στις απαιτήσεις των πελατών.Ο χρόνος παράδοσης είναι 5-8 εργάσιμες ημέρες και η πληρωμή μπορεί να γίνει μέσω T / T, Western Union ή MoneyGram.
Συσκευή και αποστολή:
Συσκευή και αποστολή
Ο αισθητήρας επιταχυντή συσκευάζεται σε χαρτόκουτο με αφρόκρεμα για την προστασία του προϊόντος από τα σοκ και άλλες βλάβες κατά τη μεταφορά.
Το κουτί σφραγίζεται με ταινία βιομηχανικής ποιότητας και επισημαίνεται με τις προδιαγραφές του προϊόντος και τις οδηγίες χειρισμού.
Το προϊόν αποστέλλεται μέσω ασφαλών και αξιόπιστων υπηρεσιών παράδοσης όπως FedEx, UPS και DHL και παρακολουθείται μέχρι να παραδοθεί στο κατώφλι του πελάτη.
