Περιγραφή του προϊόντος:

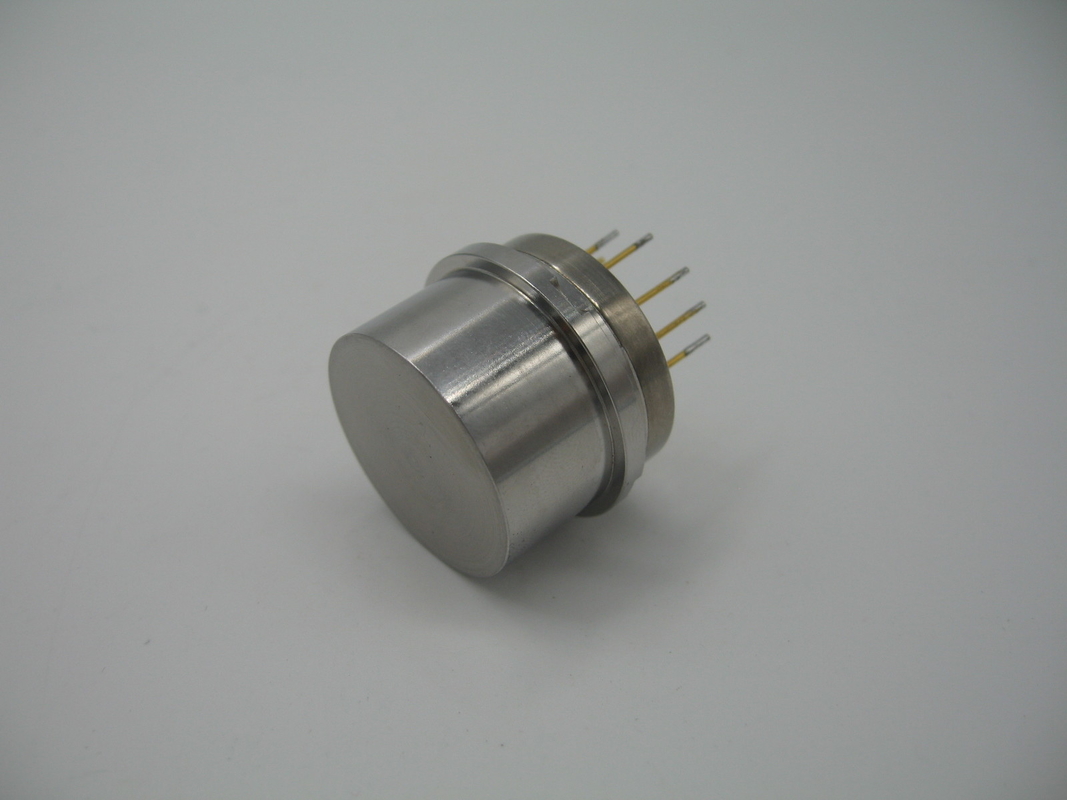

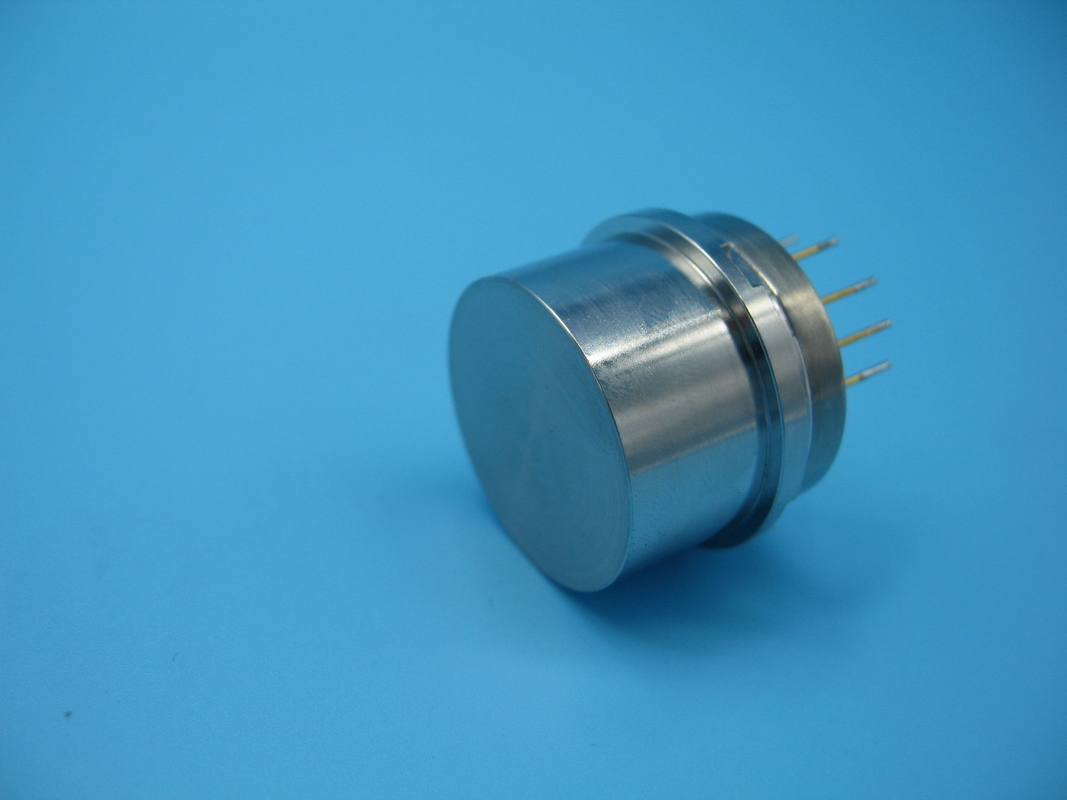

Το εύκαμπτο επιταχυνόμετρο κουαρτς της σειράς KSJB4 έχει σχεδιαστεί ειδικά για αντοχή σε υψηλές θερμοκρασίες και δονήσεις.απόδοση εκκίνησηςΕίναι κατάλληλο τόσο για στατικές όσο και για δυναμικές δοκιμές και χρησιμεύει ως τυποποιημένος αισθητήρας δονήσεων.
Το προϊόν υιοθετεί μοναδικό υψηλής θερμοκρασίας και σεισμικό σχεδιασμό, τεχνολογία συσκευασίας και ειδικό κύκλωμα, το ρεύμα εξόδου του προϊόντος είναι ανάλογο με τη μετρούμενη επιτάχυνση,παρέχει στατική και δυναμική μέτρηση επιτάχυνσης, οι χρήστες μπορούν να επιλέξουν την κατάλληλη αντίσταση δειγματοληψίας μέσω υπολογισμού, για την επίτευξη υψηλής απόδοσης ακρίβειας, και μπορεί να ενσωματωθεί σε αισθητήρα θερμοκρασίας σύμφωνα με τις ανάγκες του χρήστη,για την αντιστάθμιση των συντελεστών αντιστάθμισης και κλίμακαςΜπορούμε να αντικαταστήσουμε τα προϊόντα της σειράς QA650, T185, T160, JAE, αλλά χρησιμοποιούμε διπλή δομή ροπής, η οποία είναι διαφορετική από τα προϊόντα άλλων εταιρειών,μπορεί να κάνει το επιταχυνόμετρο αξία εκτόξευσης και συντελεστή κλίμακας πιο σταθερήΤο προϊόν αυτό έχει κυκλοφορήσει από το 2010 και ο αριθμός των παραδόσεων έχει φτάσει τα χιλιάδες.έχει γίνει ένα ώριμο προϊόν, ειδικά για τη μέτρηση κατά τη γεώτρηση πετρελαίου
Πεδία εφαρμογής: γέφυρα, φράγμα, πηγάδι πετρελαίου, δοκιμή κλίσης ανθρακωρυχείου, έλεγχος σιδηροδρόμων υψηλής ταχύτητας, έλεγχος σταθερότητας πλοίων.

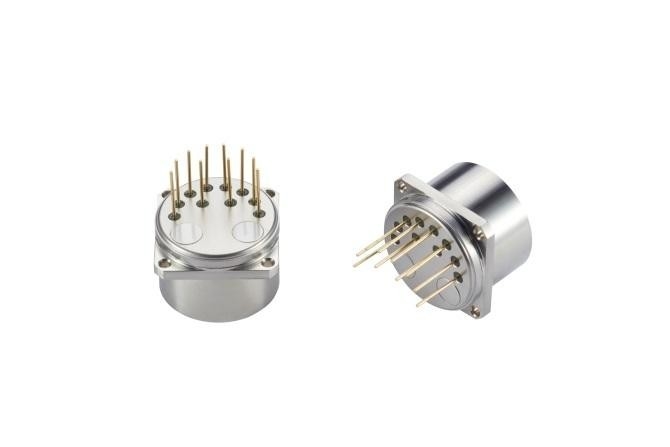

1.JB4-01 Διαρθρωτικές διαστάσεις και ορισμός καρφίτσας
2.JB4-02A και JB4-03A Διαρθρωτικές διαστάσεις και ορισμοί καρφίτσες
3.JB4-02B και JB4-03B δομικές διαστάσεις και ορισμοί καρφίτσες
(Σχήμα 1 περίγραμμα προϊόντος τύπου Β)
(Σχήμα 2 για την περίληψη του προϊόντος τύπου Β)
4.JB4-02C και JB4-03C διαστάσεις δομής και ορισμοί καρφίτσες
5.Διάκριση μεγέθους δομής και πινών JB4-02D και JB4-03D
Ορισμός πιν:
1, Έκδοση σήματος
2, αέρα
3, ισχύς -15V
4, ισχύς +15V
5, ισχύος και σήμα εδάφους
6, 7, 8, άδειο
9, -9V ή pt1000
10, +9V ή pt1000
Τεχνικές παραμέτρους:
| Αριθμός |
Παράμετροι |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Πεδίο εφαρμογής |
± 30g |
± 30g |
± 30g |
| 2 |
τιμή απόκλισης K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Σύνθεση αξίας απόκλισης επαναληψιμότητα σk0 (1σ,ένα μήνα) |
< 50μg |
< 200μg |
< 200μg |
| 4 |
συντελεστής θερμοκρασίας |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
συντελεστής κλίμακας K1 |
10,111,3 mA/g |
10,111,3 mA/g |
1.1·1.3mA/g |
| 6 |
Επανάληψη με συντελεστή κλίμακας σk1/k1 (1σ,ένα μήνα) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
τιμή απόκλισης Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
σφάλμα εγκατάστασης |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 9 |
Λάθος διόρθωσης δονήσεων |
< 30μg/g 2rms (50-500Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Ασύρματα |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Περιοχή θερμοκρασίας λειτουργίας |
-55 ∼96°C |
-55 ∼ 155 °C |
-55 ≈ 180 °C |
| 12 |
απεργία |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Τυχαία δονήσεις |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
αναλογία ανάλυσης |
< 10μg |
< 10μg |
< 10μg |
| 15 |
εύρος ζώνης |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Τρέχουσα κατανάλωση |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
διάχυση ισχύος @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Ηλεκτρική τροφοδοσία |
±13 έως ±18V |
±13 έως ±18V |
±13 έως ±18V |
| 19 |
βάρος |
< 55g |
< 55g |
< 55g |
| 20 |
Διάμετρος στερέωσης |
Φ25mm |
Φ25mm |
Φ25mm |
| 21 |
ύψος |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Υλικά κελύφους |
Ατσάλι ατσάλινης σειράς 300 |
Ατσάλι ατσάλινης σειράς 300 |
Ατσάλι ατσάλινης σειράς 300 |
Σημείωση:
1Ο συντελεστής κλίμακας προσαρμόζεται σύμφωνα με τις απαιτήσεις του χρήστη.
2.Αισθητήρας θερμοκρασίας: χωρισμένος σε AD590, pt1000,
3. Κύκλος δοκιμής: χωρίζεται σε 1 μήνα, 3 μήνες, 6 μήνες, 12 μήνες, σύμφωνα με τις απαιτήσεις του χρήστη για τις δοκιμές.
4. Εγκατάσταση σύμφωνα με τις απαιτήσεις του χρήστη. Οι διαστάσεις μπορούν να προσαρμοστούν ελαφρώς σύμφωνα με τις απαιτήσεις του χρήστη και άλλες απαιτήσεις δοκιμής μπορούν να εκτελεστούν σύμφωνα με τις απαιτήσεις του πελάτη.
|
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη και υπηρεσίες αισθητήρων επιταχυντή
Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για συμβουλές σχετικά με τις προδιαγραφές του προϊόντος, την εγκατάσταση, την αντιμετώπιση προβλημάτων και τη συντήρηση.
Η τεχνική μας υποστήριξη περιλαμβάνει επίσης εκπαίδευση προϊόντων, δωρεάν ενημερώσεις λογισμικού και υπηρεσίες συντήρησης.Παρέχουμε επίσης εξατομικευμένες λύσεις και συμβουλευτικές υπηρεσίες προσαρμοσμένες στις ατομικές απαιτήσεις των πελατών.
Αν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια, μην διστάσετε να επικοινωνήσετε μαζί μας.
Συσκευή και αποστολή:
Συσκευασία και αποστολή αισθητήρα επιταχυντή
Ο αισθητήρας επιταχυντή είναι ένα όργανο ακρίβειας, επομένως πρέπει να χειρίζεται και να συσκευάζεται με προσοχή.Η σωστή συσκευασία και αποστολή του αισθητήρα επιταχυντή είναι απαραίτητη για να διασφαλιστεί ότι λαμβάνεται σε τέλεια λειτουργική κατάσταση.
Συσκευή
Ο αισθητήρας επιταχυντηρίου πρέπει να συσκευάζεται για να προστατεύεται από ζημιές κατά τη μεταφορά.Στη συνέχεια, η συσκευασία πρέπει να σφραγίζεται με ασφάλεια και να επισημαίνεται ότι περιέχει ευαίσθητο ηλεκτρονικό εξοπλισμό..
Ναυτιλία
Ο αισθητήρας επιταχυντηρίου πρέπει να αποστέλλεται χρησιμοποιώντας έναν αξιόπιστο μεταφορέα που παρέχει παρακολούθηση και ασφάλιση.Συνιστάται επίσης το πακέτο να φτάνει με την ένδειξη "απαιτείται υπογραφή".
