Περιγραφή του προϊόντος:

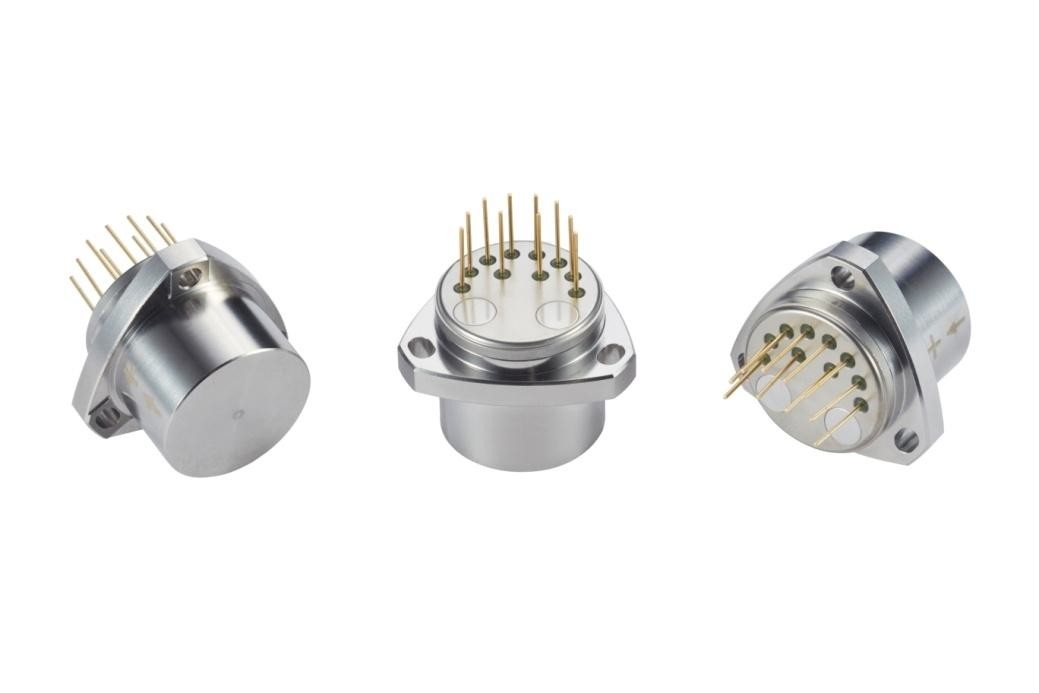

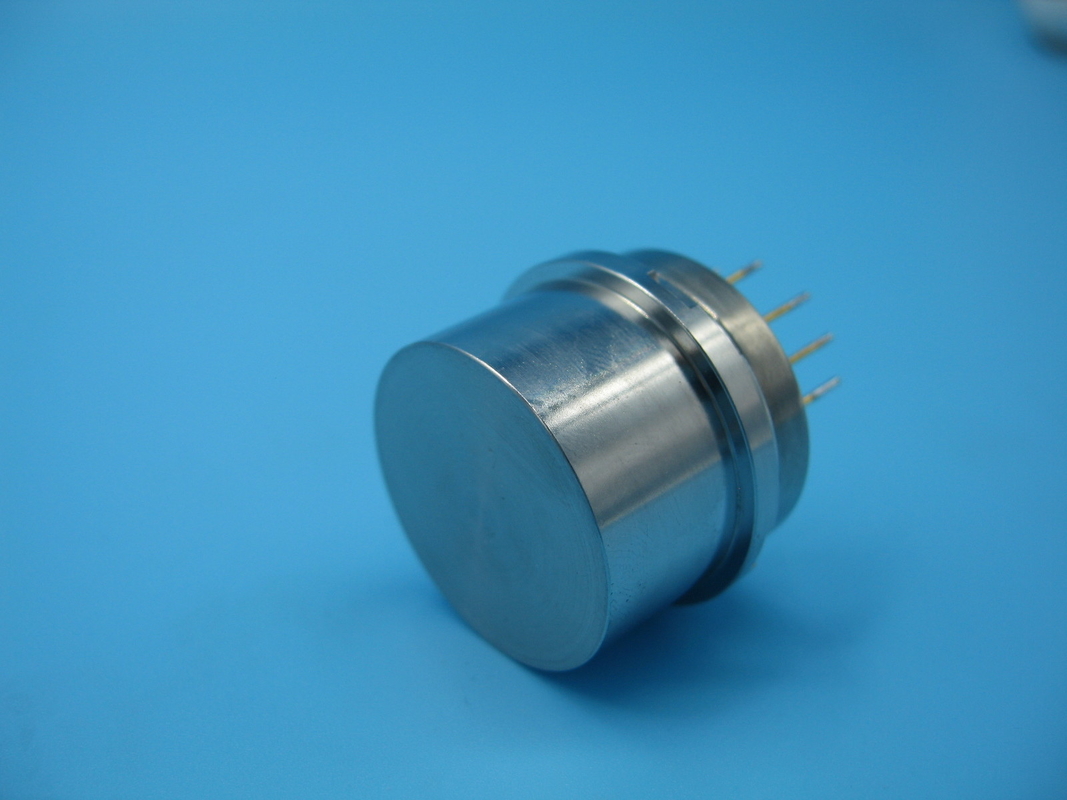

Το εύκαμπτο επιταχυνόμετρο κουαρτς της σειράς KSJB5 είναι ένας αισθητήρας μεσαίας ακρίβειας γνωστός για το μοναδικό συμπαγές σχεδιασμό του.ισχυρή αντοχή σε κραδασμούςΟ αισθητήρας αυτός είναι ευπροσάρμοστος, κατάλληλος τόσο για στατικές όσο και για δυναμικές δοκιμές και χρησιμεύει ως τυποποιημένος αισθητήρας δονήσεων και κλίσης.
Με μοναδικό δομικό σχεδιασμό και ειδικό κύκλωμα, το προϊόν αυτό εξασφαλίζει ότι το ρεύμα εξόδου του διατηρεί γραμμική σχέση με την ισχύ ή την επιτάχυνση.Οι χρήστες μπορούν να βελτιώσουν την ακρίβεια της εξόδου επιλέγοντας την κατάλληλη αντίσταση δειγματοληψίας μέσω υπολογισμώνΕπιπλέον, το προϊόν περιλαμβάνει ενσωματωμένο αισθητήρα θερμοκρασίας, που επιτρέπει στους χρήστες να αντισταθμίζουν τιμές εκτόξευσης και συντελεστές κλίμακας,αποτελεσματική μείωση του αντίκτυπου της θερμοκρασίας περιβάλλοντος με βάση τις ειδικές ανάγκες τους.
Πεδία εφαρμογής: γέφυρα, φράγμα, πηγάδι πετρελαίου, δοκιμή κλίσης ανθρακωρυχείου, έλεγχος σιδηροδρόμων υψηλής ταχύτητας, έλεγχος σταθερότητας πλοίων.

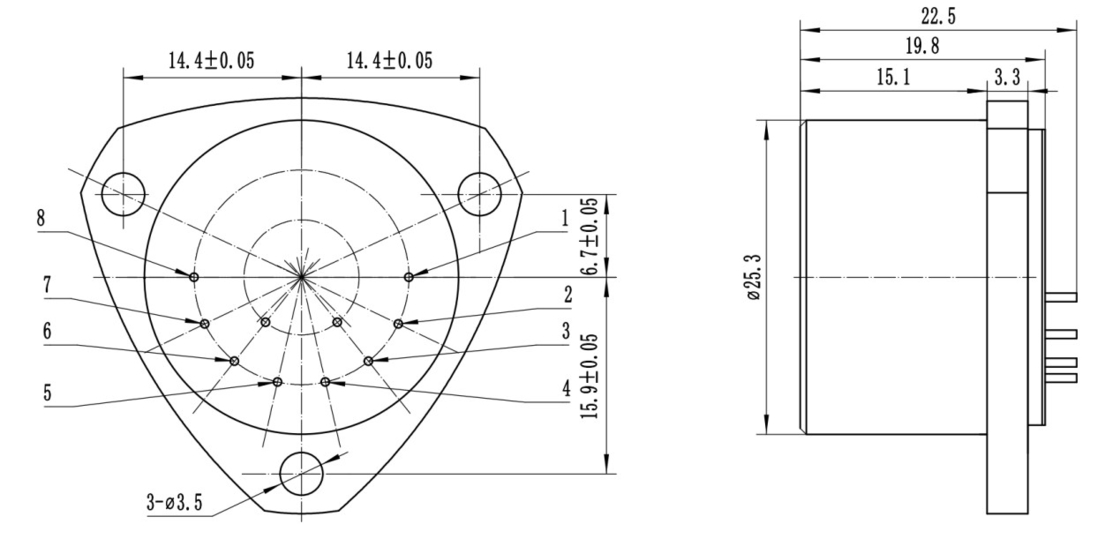

1. Μέγεθος περιγράμματος και ορισμός πινών του JB5-A

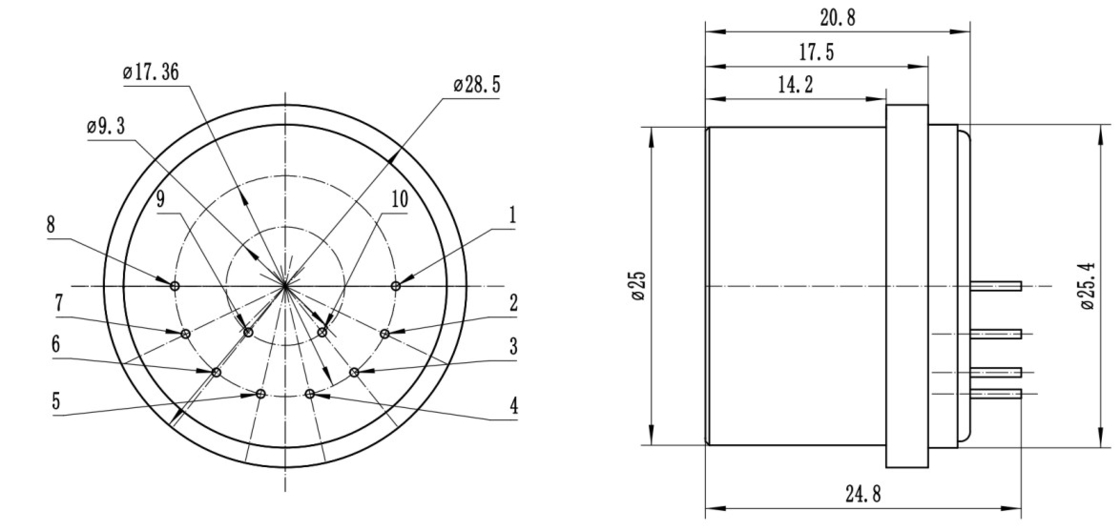

2. Σχέδιο μεγέθους και ορισμός πινών του JB5-B
3. Σχέδιο μεγέθους και ορισμός πινών της JB5-C
Ορισμός πιν:
1, Έκδοση σήματος
2, αέρα
3, ισχύς -15V
4, ισχύς +15V
5, ισχύος και σήμα εδάφους
6, 7, 8, άδειο
9, -9V ή pt1000
10, +9V ή pt1000
Τεχνικές παραμέτρους:
| Αριθμός |
Παράμετροι |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Πεδίο εφαρμογής |
±50g |
±50g |
±50g |
| 2 |
αναλογία ανάλυσης |
< 5μg |
< 5μg |
< 5μg |
| 3 |
τιμή απόκλισης K0/Κ1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
συντελεστής κλίμακας K1 |
10,111,3 mA/g |
10,111,3 mA/g |
10,111,3 mA/g |
| 5 |
Μη γραμμικός συντελεστής δεύτερης τάξης K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
ΣΥΝΘΗΣΗ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣ ΣΥΝΘΗΣΗΣΗΣ ΣΥΝΘΗΣΗΣ0(1σ,ένα μήνα) |
< 30μg |
< 50μg |
< 80μg |
| 7 |
Εναλλακτικότητα σΚ1/K1(1σ,ένα μήνα) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Ολοκληρωμένη επαναληψιμότητα μη γραμμικών συντελεστών K2/K1(1σ,ένα μήνα) |
≤ ± 20 μg /g2 |
≤ ± 20 μg /g2 |
≤ ± 20 μg /g2 |
| 9 |
Ολοκληρωμένη επαναληψιμότητα μη γραμμικών συντελεστών K2/K1(1σ,ένα μήνα) |
< 20μg/°C |
< 30μg/°C |
< 40μg/°C |
| 10 |
τιμή απόκλισης Συντελεστής θερμοκρασίας ((Η μέση τιμή ολόκληρης της ζώνης θερμοκρασίας) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Θόρυβος ((Η αντίσταση δειγματοληψίας είναι 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
εύρος ζώνης |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Λάθος διόρθωσης δονήσεων |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
| 14 |
Τυχαία δονήσεις |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
απεργία |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
σφάλμα εγκατάστασης |
< 1500μrad |
< 1500μrad |
< 1500μrad |
| 17 |
Περιοχή θερμοκρασίας λειτουργίας |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Ηλεκτρική τροφοδοσία |
±13 ~±18V |
±13 ~±18V |
±13 ~±18V |
| 19 |
Τρέχουσα κατανάλωση |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Αισθητήρας θερμοκρασίας |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
Χρήστης προσαρμόσιμο |
| 21 |
βάρος |
< 55g |
< 55g |
< 55g |
| 22 |
Διάμετρος στερέωσης |
Φ25mm |
Φ25.3mm |
Φ25mm |
| 23 |
Υλικά κελύφους |
Ατσάλι ατσάλινης σειράς 300 |
Ατσάλι ατσάλινης σειράς 300 |
Ατσάλι ατσάλινης σειράς 300 |
Σημείωση:
1Ο συντελεστής κλίμακας προσαρμόζεται σύμφωνα με τις απαιτήσεις του χρήστη.
2.Αισθητήρας θερμοκρασίας: διαχωρίζεται σε AD590, pt1000, 18B20,
3. Κύκλος δοκιμής: χωρίζεται σε 1 μήνα, 3 μήνες, 6 μήνες, 12 μήνες, σύμφωνα με τις απαιτήσεις του χρήστη για τις δοκιμές.
4. Εγκατάσταση σύμφωνα με τις απαιτήσεις του χρήστη. Οι διαστάσεις μπορούν να προσαρμοστούν ελαφρώς σύμφωνα με τις απαιτήσεις του χρήστη και άλλες απαιτήσεις δοκιμής μπορούν να εκτελεστούν σύμφωνα με τις απαιτήσεις του πελάτη.
|
Εφαρμογές:
Ο αισθητήρας επιταχυντηρίου Kacise KSJB5 είναι ιδανικός για σύστημα ανίχνευσης δονήσεων, το οποίο χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων βιομηχανικών, αυτοκινητοβιομηχανικών, ιατρικών,αεροναυτικά και αμυντικά συστήματαΜπορεί να χρησιμοποιηθεί για τη μέτρηση δονήσεων και συγκρούσεων σε μηχανές, κινητήρες, ανεμογεννήτριες και γεννήτριες.μπορεί να χρησιμοποιηθεί για τη μέτρηση και ανίχνευση των δονήσεων σε ιατρικές συσκευέςΕπιπλέον, είναι κατάλληλο για την παρακολούθηση των δονήσεων των κτιρίων, των γεφυρών και άλλων κατασκευών.
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη και εξυπηρέτηση αισθητήρων επιταχυντή
Παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για τα προϊόντα του αισθητήρα Accelerometer.Ανάλυση προβλημάτων και επισκευή.
Προσφέρουμε τηλεφωνική υποστήριξη και υποστήριξη ζωντανής συνομιλίας για να σας βοηθήσουμε να εγκαταστήσετε και να χρησιμοποιήσετε το προϊόν.
Προσφέρουμε επίσης διαδικτυακούς πόρους όπως εγχειρίδια, FAQ και φόρουμ χρηστών για να σας βοηθήσουμε να αξιοποιήσετε στο έπακρο το προϊόν σας Accelerometer Sensor.
Η ομάδα εξυπηρέτησης πελατών μας είναι διαθέσιμη για να σας βοηθήσει με τυχόν ερωτήσεις ή ανησυχίες που μπορεί να έχετε.
Συσκευή και αποστολή:
Συσκευή και αποστολή αισθητήρα επιταχυντή
Ο αισθητήρας επιταχυντή θα τυλιχθεί με ασφάλεια σε φυσαλίδες και θα συσκευαστεί σε ένα κουτί κυματοειδούς χαρτονιού.
Μόλις το προϊόν έχει συσκευαστεί προσεκτικά, θα αποσταλεί εντός 2-3 εργάσιμων ημερών μέσω αξιόπιστης εταιρείας αποστολής.
Ο πελάτης θα λάβει πληροφορίες παρακολούθησης ώστε να μπορεί να παρακολουθεί την αποστολή.
