Περιγραφή του προϊόντος:

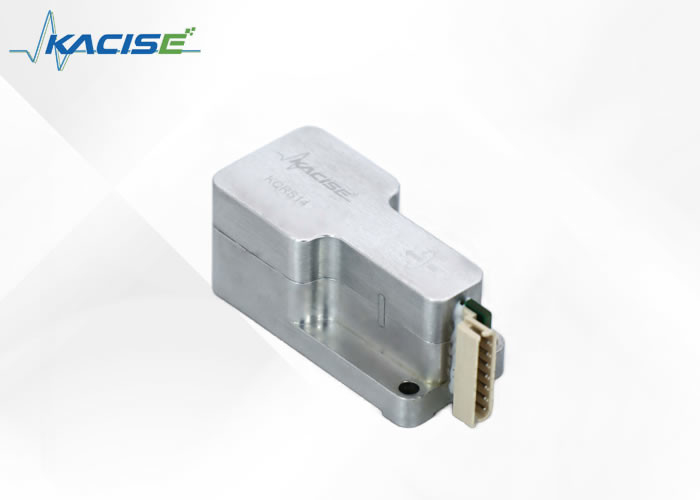

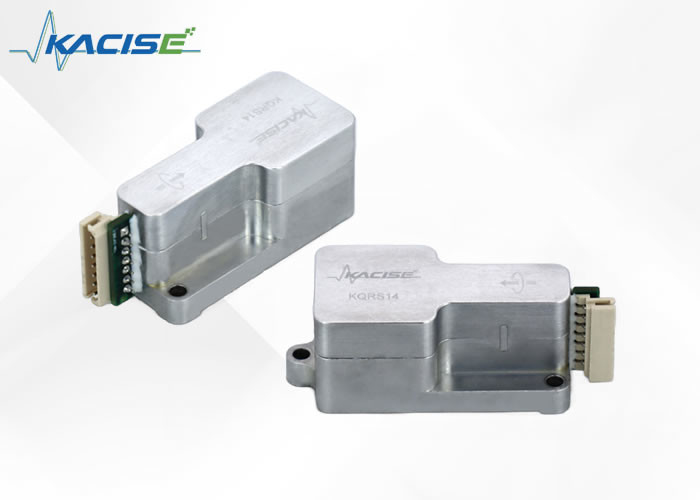

Ο KQRS14 είναι ένας προηγμένος αισθητήρας αδράνειας σχεδιασμένος για τη μέτρηση των γωνιακών ρυθμών περιστροφής.που εξασφαλίζει ακριβή και αξιόπιστη απόδοση μετρήσεων ακόμη και σε σκληρά περιβάλλονταΕπιπλέον, ο αισθητήρας ενσωματώνει εσωτερική ρύθμιση ισχύος, η οποία εξασφαλίζει αξιόπιστη λειτουργία σε ευρεία περιοχή θερμοκρασίας και τροφοδοσίας.
Το KQRS14 διατίθεται σε δύο διαφορετικές εκδόσεις για να ανταποκρίνεται σε διαφορετικές απαιτήσεις εφαρμογής.Λειτουργεί με κανονική ισχύ μπαταρίας και είναι μια εξαιρετική επιλογή για φορητές εφαρμογές ή εφαρμογές που λειτουργούν με μπαταρία, όπου η κατανάλωση ενέργειας είναι μια ανησυχία.
Η δεύτερη έκδοση είναι ένα μοντέλο plus και minus15 Vdc που παρέχει υψηλού επιπέδου διπολική έξοδο ±5 Vdc.Αυτό το μοντέλο έχει σχεδιαστεί για χρήση με συμβατικές διπλές πηγές τροφοδοσίας και είναι ιδανικό για εφαρμογές όπου απαιτείται ευρύτερο εύρος τάσης εξόδου.
Χαρακτηριστικά του KQRS14:
- Σύνθετο και ανθεκτικό σχέδιο
- Μονολιθικό ανιχνευτικό στοιχείο από χαλαζία
- Εσωτερική ρύθμιση ισχύος
- Δράση εισόδου συνεχούς ρεύματος/έξόδου συνεχούς ρεύματος υψηλού επιπέδου
- Δύο διαθέσιμες εκδόσεις
- έκδοση +12Vdc με έξοδο υψηλού επιπέδου +1,0 έως +4,0 Vdc
- έκδοση πλεονάσματος και μείωσης 15 Vdc που παρέχει διπολική έξοδο υψηλού επιπέδου ±5 Vdc
F
Χαρακτηριστικά:
● Σύνθετο, ελαφρύ σχέδιο
● Ευρύ εύρος θερμοκρασίας
● Εισαγωγή συνεχούς ρεύματος/Εξοδος συνεχούς ρεύματος υψηλού επιπέδου
● Εσωτερική ρύθμιση ισχύος
● Υψηλή αξιοπιστία
● Ανθεκτικό στις συγκρούσεις
Τεχνικές παραμέτρους:
| Παράμετρος |
ΚΔελτίο ΕΚΑΧΔελτίο ΕΚ-102** |
ΚQRS14-0Δελτίο ΕΚ-103** |
| Δύναμη Απαιτήσεις |
| Τεχνολογία |
+9 έως +18 Vdc |
+9 έως +18 Vdc |
| ρεύμα εισόδου |
< 20 mA |
< 25 mA (κάθε τροφοδοσία) |
| Απόδοση |
| Τυποποιημένες περιοχές |
± 50,100,200500°/δευτερόλεπτο. |
| Πλήρης κλίμακα παραγωγής (ονομαστική) |
+1,0 Vdc (-FS) έως +4,0 Vdc (+FS) |
± 5 Vdc |
| Κλιματισμός με συντελεστή κλίμακας (σε 22°C τυπικά) |
± 2% της αξίας |
| Παράγοντας κλίμακας πάνω από τη θερμοκρασία (Dev. από 22°C Τυπικό) |
≤ 0,06%/°C |
| Κλιματισμός μεμελήσεως (σε 22°C τυπικά) |
+2,5 ±0,045 Vdc |
00,0±0,075 Vdc |
| Διακυμάνσεις κατά τη θερμοκρασία (από 22°C) |
< 3,0°/δευτερόλεπτο |
| Σταθερότητα βραχυπρόθεσμης προκατάληψης (100 δευτερόλεπτα σε σταθερή θερμοκρασία) |
< 0,05°/sec, τυπικό |
| Σταθερότητα μακροπρόθεσμης μεροληψίας (1 έτος) |
≤1,0°/δευτερόλεπτο. |
| G Ευαισθησία (Τυπική) |
≤ 0,06°/sec/g |
| Χρόνος έναρξης (τυπικός) |
< 2,0 δευτερόλεπτα |
| Διάφρασμα ζώνης (-90° μετατόπιση φάσης) |
> 50 Hz |
| Μη γραμμικότητα (τυπικό) % πλήρους εύρους |
≤ 0,05% του F.R. |
| Οριακό όριο/Αποφασιστικότητα |
≤ 0,004°/δευτερόλεπτο.* |
| Έξοδος θόρυβος (DC έως 100 Hz) |
≤ 0,05°/sec./√Hz* |
≤ 0,02°/δευτερόλεπτο/√Hz* |
| Βάρος |
≤ 50 g |
| Περιβάλλον |
| Θερμοκρασία λειτουργίας |
-40°C έως +85°C |
| Θέρμανση αποθήκευσης |
-55°C έως +100°C |
| Δραστηριότητα με δονήσεις*** |
5 γραμμάρια 20 Hz έως 2 kHz τυχαία |
| Επιβίωση από δονήσεις*** |
10 γραμμάρια 20 Hz έως 2 kHz τυχαία 5 λεπτά/άξονα |
| Σοκ |
200g, οποιοδήποτε άξονα |

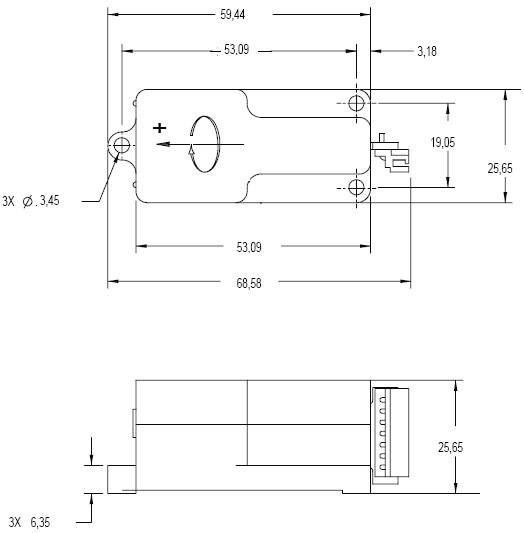

Μέγεθος:
Περιγραφή της διεπαφής:
Διάθεση καρφίτ KQRS14-0XXXX-102
| Αριθμός |
Εξηγήστε |
Αριθμός |
Εξηγήστε |
| 1 |
Ηλεκτρική ενέργεια και σήμα εδάφους |
5 |
Ποσοστό εξόδου |
| 2 |
+Vdc εισροή |
6 |
Δεν υπάρχει σύνδεση, αφήστε ανοιχτή. |
| 3 |
Δεν υπάρχει σύνδεση, αφήστε ανοιχτή. |
7 |
Ενσωματωμένη δοκιμή |
| 4 |
Δεν υπάρχει σύνδεση, αφήστε ανοιχτή. |
|
|
Διάθεση καρφίτ KQRS14-0XXXX-103
| Αριθμός |
Εξηγήστε |
Αριθμός |
Εξηγήστε |
| 1 |
-Εισόδου Vdc |
5 |
Ποσοστό εξόδου |
| 2 |
+Vdc εισροή |
6 |
Δεν υπάρχει σύνδεση, αφήστε ανοιχτή. |
| 3 |
Σημείο ισχύος |
7 |
Ενσωματωμένη δοκιμή |
| 4 |
Σημαντικό έδαφος |
|
|
Εφαρμογές:
Μηχανικές λύσεις
Προσφέρουμε μια ποικιλία μηχανικών λύσεων για να ανταποκριθούμε στις ανάγκες των πελατών μας.
Σταθεροποίηση πλατφόρμας
Μία από τις λύσεις μας είναι η σταθεροποίηση πλατφόρμας, μπορούμε να βοηθήσουμε στη σταθεροποίηση της πλατφόρμας σας για να μειώσουμε τις δονήσεις και να βελτιώσουμε την απόδοση.Η ομάδα μας έχει εμπειρία με διάφορες πλατφόρμες και μπορεί να σας βοηθήσει να βρείτε τη σωστή λύση για τις ανάγκες σας.
Σύντομη πλοήγηση
Η ομάδα μας μπορεί να σας παρέχει ακριβή και αξιόπιστη καθοδήγηση για το έργο σας.Έχουμε εμπειρία με διάφορα συστήματα πλοήγησης και μπορούμε να σας βοηθήσουμε να βρείτε τη σωστή λύση για τις ανάγκες σας.
Αύξηση GPS
Προσφέρουμε υπηρεσίες αύξησης GPS για να βελτιώσουμε την ακρίβεια και την αξιοπιστία του συστήματος σας.Η ομάδα μας μπορεί να σας βοηθήσει με τα πάντα από την ενσωμάτωση του υλικού μέχρι την επεξεργασία σήματος για να βεβαιωθείτε ότι θα πάρετε τα αποτελέσματα που χρειάζεστε.
Σταθεροποίηση κάμερας
Η ομάδα μας έχει εμπειρία με μια ποικιλία συστημάτων κάμερας και μπορεί να βοηθήσει στη σταθεροποίηση των εικόνων σας για βελτιωμένη σαφήνεια και ακρίβεια.
Εργαλεία
Προσφέρουμε λύσεις οργάνωσης για να σας βοηθήσουμε να συλλέξετε τα δεδομένα που χρειάζεστε για το έργο σας..
Σταθεροποίηση ελέγχου οδήγησης
Η ομάδα μας έχει εμπειρία με μια ποικιλία συστημάτων ελέγχου οδήγησης και μπορεί να βοηθήσει στη σταθεροποίηση του οχήματός σας για βελτίωση της ασφάλειας και της απόδοσης.
Έλεγχος ανεμογεννητριών
Προσφέρουμε λύσεις ελέγχου ανεμογεννητριών για να σας βοηθήσουμε να μεγιστοποιήσετε την απόδοση του συστήματος σας.Η ομάδα μας μπορεί να σας βοηθήσει με τα πάντα από το σχεδιασμό του συστήματος μέχρι τον έλεγχο των αλγορίθμων για να βεβαιωθείτε ότι θα πάρετε τα αποτελέσματα που χρειάζεστε.
Υποστήριξη και υπηρεσίες:
Ο ηλεκτρονικός αισθητήρας γυροσκόπου μας έχει σχεδιαστεί με ακρίβεια για να παρέχει αξιόπιστη απόδοση για τις εφαρμογές σας.μια εκτεταμένη βάση γνώσεων στο διαδίκτυο, και οδηγίες αντιμετώπισης προβλημάτων για να σας βοηθήσουν να επιλύσετε τυχόν προβλήματα που μπορεί να αντιμετωπίσετε.
Είμαστε αφοσιωμένοι στην ικανοποίηση των πελατών μας και προσπαθούμε να παρέχουμε εξαιρετική υποστήριξη μετά την πώληση.Χαιρετίζουμε την υποστήριξή σας, καθώς μας βοηθά να βελτιώνουμε συνεχώς τα προϊόντα και τις υπηρεσίες μας..
Συσκευή και αποστολή:
Ο αισθητήρας ηλεκτρονικού γυροσκόπου συσκευάζεται προσεκτικά σε μια αντιστατική σακούλα για να εξασφαλιστεί η προστασία από ηλεκτροστατική εκφόρτιση (ESD).Σκουπίδια υψηλής πυκνότηταςΤο αφρό αυτό τοποθετείται μέσα σε ένα ανθεκτικόεμπορικό κουτί από χαρτόνι που προστατεύει τον αισθητήρα από περιβαλλοντικούς παράγοντες και πιθανές βλάβες κατά τη μεταφορά.
Το εξωτερικό του κουτιού έχει σαφή επισήμανση με το όνομα του προϊόντος, οδηγίες χειρισμού, και ένα barcode για εύκολη παρακολούθηση.προσφέροντας ένα πρόσθετο επίπεδο ασφάλειας.
Για αποστολή, ο ηλεκτρονικός αισθητήρας γυροσκόπου αποστέλλεται μέσω μιας αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί έγκαιρη και ασφαλή παράδοση.προσφέρει γαλήνη και προστασία για την επένδυσή σαςΟι πληροφορίες παρακολούθησης παρέχονται μόλις αποσταλεί το δέμα, επιτρέποντας την παρακολούθηση του φορτίου σε πραγματικό χρόνο μέχρι να φτάσει στον προορισμό του.
