Υψηλής ακρίβειας αισθητήρας γυροσκόπησης με ακρίβεια πορείας 2,0 μοίρες, ακρίβεια ρολ/πιτς 1 μοίρα και μη γραμμικότητα 0,1%

Το KSMIT3 είναι ένα υπερσύγχρονο Σύστημα Επικεφαλίδων και Αναφοράς Attitude που διατίθεται ως πλήρως λειτουργική αυτόνομη μονάδα. Ο σχεδιασμός του βασίζεται σε περιορισμένο αριθμό στοιχείων υλικού, γεγονός που καθιστά εύκολη την ενσωμάτωσή του σε οποιοδήποτε σύστημα.

Αυτό το καινοτόμο σύστημα διαθέτει ένα πλήρως τεκμηριωμένο και βιομηχανικό πρωτόκολλο επικοινωνίας, το οποίο επιτρέπει την προσαρμογή των μηνυμάτων δεδομένων όσον αφορά τη συχνότητα, τη μορφή εξόδου και τα δεδομένα. Το σήμα επεξεργάζεται εξ ολοκλήρου στον πίνακα, ο οποίος χρησιμοποιεί μόνο έναν μικρό αριθμό πόρων στον κεντρικό υπολογιστή. Αυτή η δυνατότητα καθιστά το KSMIT3 ιδανικό για χρήση σε απλά περιβάλλοντα λειτουργίας MCU.

Το KSMIT3 διαθέτει υψηλή ακρίβεια κάτω από δυναμικές συνθήκες με ακρίβεια αναστροφής και pitching 1 βαθμού RMS, καθώς και ακρίβεια εκτροπής 2 μοιρών RMS. Η απόδοσή του είναι εξαιρετικά σταθερή, καθιστώντας το ιδανικό για χρήση στον έλεγχο και τη σταθεροποίηση οποιουδήποτε αντικειμένου ή πλοήγησης, όπως τα drones.

• Πλήρης απόδοση AHRS σε μονάδες 12,1 x 12,1 mm
• Ακρίβεια Flip/PITch (δυναμική) 1,0 μοίρες
• Ακρίβεια κατεύθυνσης 2,0 μοίρες
• Εξαιρετικά χαμηλές απαιτήσεις για τον κύριο επεξεργαστή
• Ενοποιημένη διεπαφή για ολόκληρο τον κύκλο ζωής του προϊόντος
• Χαμηλή ισχύς (45 mW στα 3,0 V)
• Συμβατό με PCB PLCC28 (12,1 x 12,1 x 2,6 mm)

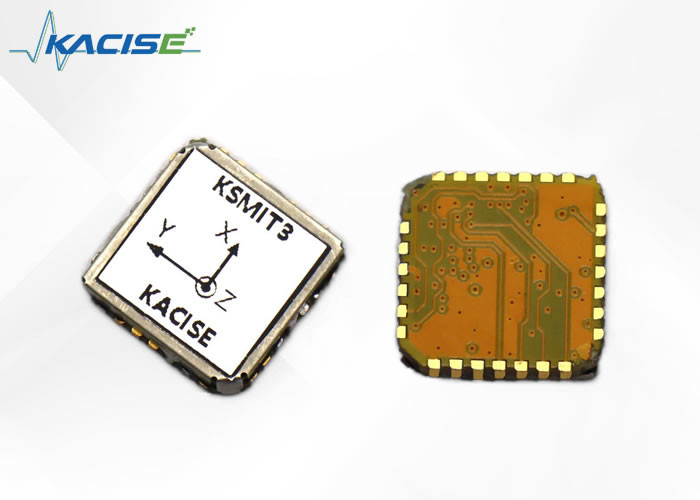

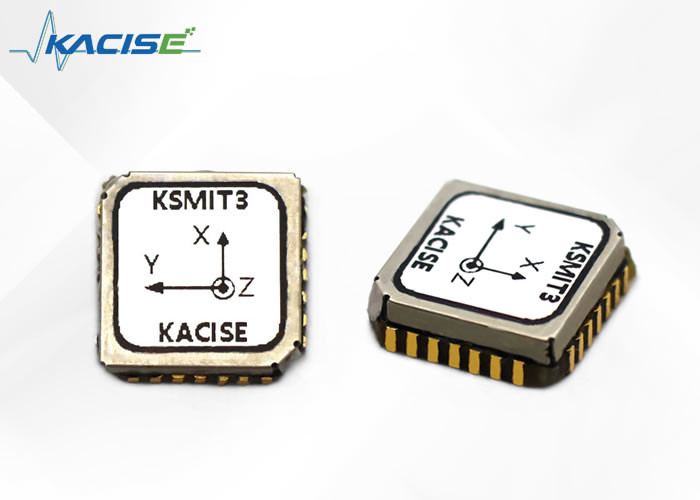

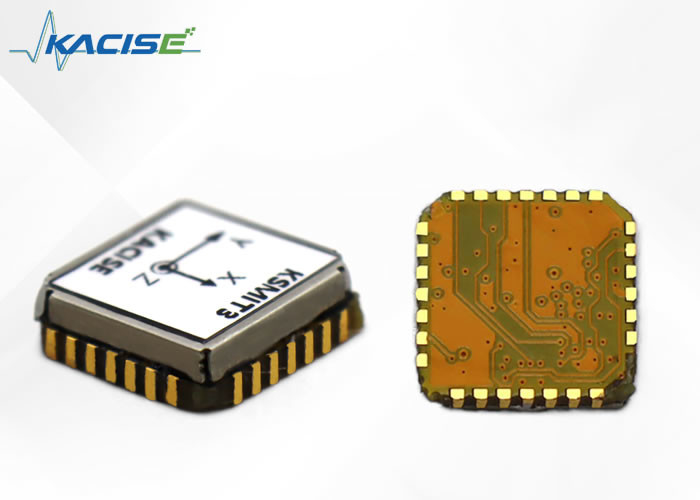

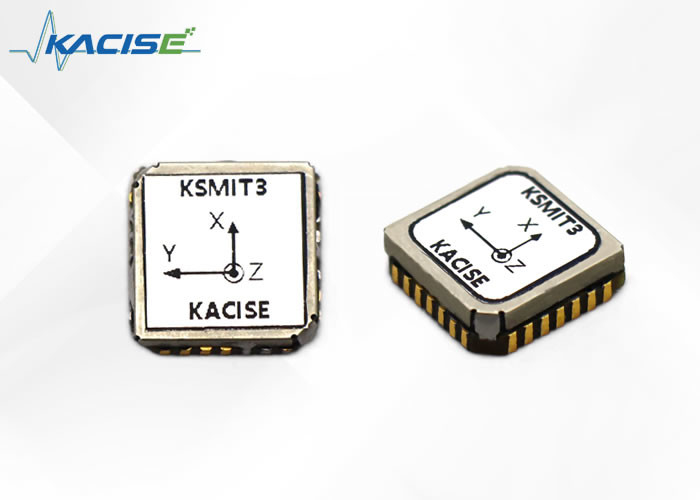

Το KSMIT3 χρησιμοποιεί ένα δεξιόστροφο σύστημα συντεταγμένων και το προεπιλεγμένο πλαίσιο αισθητήρα ορίζεται όπως φαίνεται στο Σχήμα 13. Για πιο ακριβή τοποθεσία της προέλευσης του πλαισίου αισθητήρα, ανατρέξτε στο εγχειρίδιο ενσωμάτωσης υλικού. Μερικές από τις κοινώς χρησιμοποιούμενες εξόδους δεδομένων με το σύστημα συντεταγμένων αναφοράς εξόδου παρατίθενται στο Σχήμα 1.

Εικόνα 1 Προεπιλεγμένο σύστημα συντεταγμένων σταθερού αισθητήρα για τη μονάδα KSMIT3

Ο ρυθμός baud είναι 115200bps, 230400bps και 460800bps. Δεδομένα biT 8, διακοπή biT 1, χωρίς έλεγχο biT. Τα υψηλά byte έρχονται πρώτα και τα χαμηλά byte έρχονται τελευταία. Συχνότητα ενημέρωσης δεδομένων f=100Hz. Ο προεπιλεγμένος ρυθμός baud είναι 230400bps.

Το προϊόν ορίζεται από προεπιλογή στην κατάσταση "συνεχής έξοδος" όταν είναι ενεργοποιημένο και για να ορίσετε παραμέτρους, πρέπει πρώτα να σταλεί η εντολή "stop output". Προσοχή: Αφού χρησιμοποιήσει την ακόλουθη εντολή, ο χρήστης πρέπει να ενεργοποιήσει και να επανεκκινήσει για να μεταβεί αυτόματα στην κατάσταση συνεχούς μετάδοσης.

1. Σταματήστε την έξοδο

Η διακοπή της εξόδου είναι η εναλλαγή της προεπιλεγμένης κατάστασης "συνεχούς εξόδου" στην τροφοδοσία στην κατάσταση "ρύθμιση παραμέτρων".

Στάλθηκε σε: * PA space GS01 space STOP επιστροφή μεταφοράς

Απάντηση:

* PA space GS01 space STOP space 0 carriage return Απέτυχε

*PA space GS01 space STOP space 1 βαγόνι επιστροφής Επιτυχής

2. Ρυθμίστε σενάρια εργασίας

Το προϊόν πρέπει να αλλάξει τις παραμέτρους του φίλτρου σύμφωνα με διαφορετικά σενάρια εφαρμογής. Τα σενάρια εργασίας περιλαμβάνουν τοποθέτηση αυτοκινήτου, εσωτερικού χώρου (τραπέζι αιώρησης) Πλοίου, σταθερό φτερό και ρότορα, με το προεπιλεγμένο ενσωματωμένο σενάριο για ενεργοποίηση.

Η εναλλαγή σκηνής είναι η εναλλαγή της προεπιλεγμένης "σκηνής αυτοκινήτου" όταν ενεργοποιείται στην πραγματική σκηνή.

Αποστολή: * PA space GS01 space SCENES space 1 άμαξα με επιστροφή

Απάντηση:

* PA space GS01 space ΣΚΗΝΕΣ space 1 space 0 carriage επιστροφή Απέτυχε

*PA space GS01 space ΣΚΗΝΕΣ space 1 space 1 carriage επιστροφή Επιτυχής

Σημείωση: Οι υπογραμμισμένοι χαρακτήρες περιλαμβάνουν 1- τοποθετημένο σε αυτοκίνητο, 2- σε εσωτερικό χώρο, 3- σε πλοίο, 4- σταθερό φτερό και 5- ρότορα προαιρετικά.

3. Ρύθμιση Baud Rate

Ο προεπιλεγμένος ρυθμός baud για ενεργοποίηση είναι 230400bps, ο οποίος μπορεί να αλλάξει με αποστολή εντολών.

Αποστολή: * PA space GS01 space BAUD space 1 άμαξα με επιστροφή

Απάντηση:

* PA space GS01 space BAUD space 1 space 0 carriage επιστροφή Απέτυχε

*PA space GS01 space BAUD space 1 space 1 carriage επιστροφή Επιτυχής

Σημείωση: Το περιεχόμενο των υπογραμμισμένων χαρακτήρων είναι 1-115200bps, 2-230400bps και 3-460800bps, οι οποίοι είναι προαιρετικοί.

4. Επαναφορά εργοστασιακών ρυθμίσεων

Η επαναφορά εργοστασιακών ρυθμίσεων περιλαμβάνει τη ρύθμιση της σκηνής εργασίας, της μορφής καρέ, του ρυθμού baud, της μαγνητικής απόκλισης και της βαθμονόμησης μαγνητικού πεδίου στις προεπιλεγμένες τιμές.

Αποστολή: * PA space GS01 space RESET επιστροφή μεταφοράς

Απάντηση:

* PA space GS01 space RESET space 0 carriage return Αποτυχία

*PA space GS01 space RESET space 1 carriage return Επιτυχής

5. Ρύθμιση γωνίας μαγνητικής απόκλισης

Η προεπιλεγμένη μαγνητική απόκλιση είναι 0, με θετική μαγνητική βορειοανατολική και αρνητική μαγνητική δύση.

Αποστολή: * PA space GS01 space MDEC space+/- XX.XX carriage return

Απάντηση:

* PA space GS01 space MDEC space 0 carriage επιστροφή Απέτυχε

*PA space GS01 space MDEC space 1 άμαξα επιστροφή Επιτυχής

Σημείωση: Εάν η γωνία μαγνητικής απόκλισης είναι -2,5 μοίρες, η συμβολοσειρά υπογράμμισης είναι -02,50. Εάν η γωνία μαγνητικής απόκλισης είναι +1,5 μοίρες, η συμβολοσειρά υπογράμμισης είναι +01,50.

6. Βαθμονόμηση μαγνητικού πεδίου

Κατά τη λειτουργία των μαγνητικών αισθητήρων, το IT είναι αναπόφευκτο να επηρεαστεί από την παρεμβολή των γύρω ηλεκτρομαγνητικών πεδίων, τα οποία μπορούν να οδηγήσουν σε διάφορους βαθμούς απόκλισης και παραμόρφωσης της έντασης του μαγνητικού πεδίου του άξονα XYZ που μετράται από τον μαγνητικό αισθητήρα. Η βαθμονόμηση μαγνητικού πεδίου είναι η αντιστάθμιση για μαλακές και σκληρές μαγνητικές παρεμβολές μέσω της εκμάθησης αλγορίθμων του περιβάλλοντος μαγνητικού πεδίου. Επομένως, συνιστούμε ανεπιφύλακτα να εφαρμόζεται βαθμονόμηση μαγνητικού πεδίου μετά από κάθε εγκατάσταση και μετά από αλλαγές στο περιβάλλον του μαγνητικού πεδίου.

Όταν εκτελείτε βαθμονόμηση μαγνητικού πεδίου, οι περιβάλλουσες παρεμβαλλόμενες ουσίες θα πρέπει να παραμένουν αμετάβλητες (δηλ. να περιστρέφονται με το προϊόν) κατά τη διαδικασία περιστροφής του προϊόντος και τη σχετική θέση του προϊόντος. Η βαθμονόμηση απαιτεί από τον χειριστή να μην έχει κινητά τηλέφωνα, μαγνητικές κάρτες, κλειδιά ή μεταλλικές ή ηλεκτρικές συσκευές που μπορούν να επηρεάσουν το ηλεκτρομαγνητικό πεδίο στο σώμα του.

Προσοχή: Μόνο εντός του περιορισμένου εύρους παρεμβολών η λειτουργία βαθμονόμησης μαγνητικού πεδίου μπορεί να έχει αποτέλεσμα αντιστάθμισης. Το εύρος του μαγνητικού αισθητήρα είναι περίπου μεταξύ συν και πλην 1 Gauss, που είναι περίπου διπλάσιο από το γεωμαγνητικό πεδίο στο βόρειο ημισφαίριο. Εάν η τιμή παρεμβολής του μαγνητικού πεδίου υπερβαίνει το συν ή πλην 0,5 Gauss, το μαγνητόμετρο μπορεί να φτάσει σε κατάσταση κορεσμού, γεγονός που εμποδίζει το φαινόμενο αντιστάθμισης. Όταν η βαθμονόμηση αποτύχει, το IT υποδεικνύει ότι το πρόβλημα έχει παρουσιαστεί.

2D βαθμονόμηση

Σημείωση: Όταν το προϊόν δεν μπορεί να περιστραφεί σε 3D, μπορεί να χρησιμοποιηθεί βαθμονόμηση 2D. Συνιστάται η πραγματική γωνία κλίσης του προϊόντος να είναι μικρότερη από 5 μοίρες. Η βαθμονόμηση 2D μπορεί να ολοκληρωθεί μέσω της διεπαφής ή της σειριακής θύρας με την έκδοση εντολών.

1. Έναρξη βαθμονόμησης: Πριν από τη βαθμονόμηση χρήστη, στείλτε

Αποστολή: * PA space GS01 space MCAL space START επιστροφή μεταφοράς

Απάντηση:

* PA space GS01 space MCAL space START space 0 carriage return Αποτυχία

*PA space GS01 space MCAL space START space 1 carriage return Επιτυχής

2. Διακοπή βαθμονόμησης: Ξεκινήστε την οριζόντια περιστροφή για περισσότερες από 2 στροφές και στείλτε μετά την ολοκλήρωση

Αποστολή: * PA space GS01 space MCAL space END επιστροφή μεταφοράς

Απάντηση:

* PA space GS01 space MCAL space 0 carriage επιστροφή Απέτυχε

*PA space GS01 space MCAL space 1 space X: x.xx space Y: y.yy carriage return Επιτυχής

Σημείωση: Τα επιστρεφόμενα αποτελέσματα βαθμονόμησης 0,90-1 υποδηλώνουν καλά αποτελέσματα βαθμονόμησης, ενώ >1,1 ή<0,9 υποδηλώνουν κακά αποτελέσματα βαθμονόμησης.

3. Αποθήκευση αποτελεσμάτων βαθμονόμησης: Μετά τη βαθμονόμηση του χρήστη, αποφασίστε εάν θα αποθηκεύσετε με βάση τα αποτελέσματα βαθμονόμησης.

Αποστολή: * PA space GS01 space MCAL space SAVE άμαξα επιστροφή

Απάντηση:

* PA space GS01 space MCAL space SAVE space 0 car carriage επιστροφή Απέτυχε

*PA space GS01 space MCAL space SAVE space 1 carcare επιστροφή Επιτυχής

4. Διαγραφή αποτελεσμάτων βαθμονόμησης: Μετά τη βαθμονόμηση, ο χρήστης αποφασίζει εάν θα διαγραφεί με βάση τα αποτελέσματα βαθμονόμησης.

Αποστολή: * PA space GS01 space MCAL space CLEAR carriage return

Απάντηση:

* PA space GS01 space MCAL space CLEAR space 0 carriage return Αποτυχία

*PA space GS01 space MCAL space CLEAR space 1 carriage return Επιτυχής

• Μικροσκοπικά εναέρια οχήματα
• Drone παράδοσης
• Βίντεο drones
• Γεωργικά UAV
• Μηχανήματα
• Satcom σε κίνηση (SotM)
• Μηχανήματα κατασκευής
• Παρακολούθηση πλοίου
• Ρομποτική
• Αυτόνομη γεωργία
• Αυτοματισμός αποθήκης
• Ρομποτικοί βραχίονες
• Άλλες εφαρμογές
• Συσκευές χειρός
• Πλοήγηση πεζών
• VR/AR και HMD
• Βοήθημα πλοήγησης
