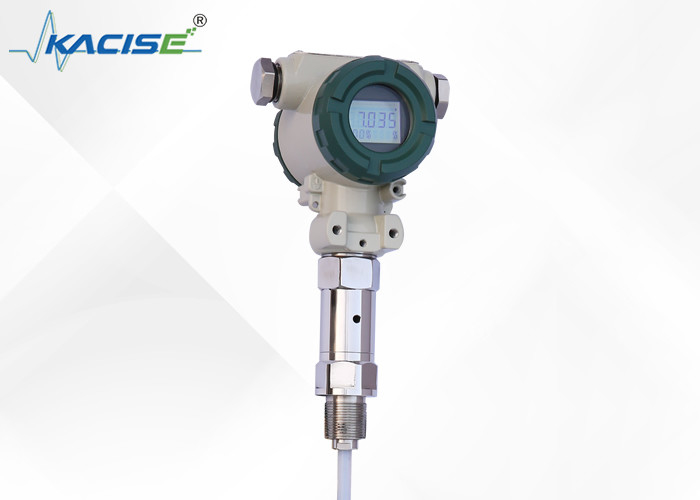

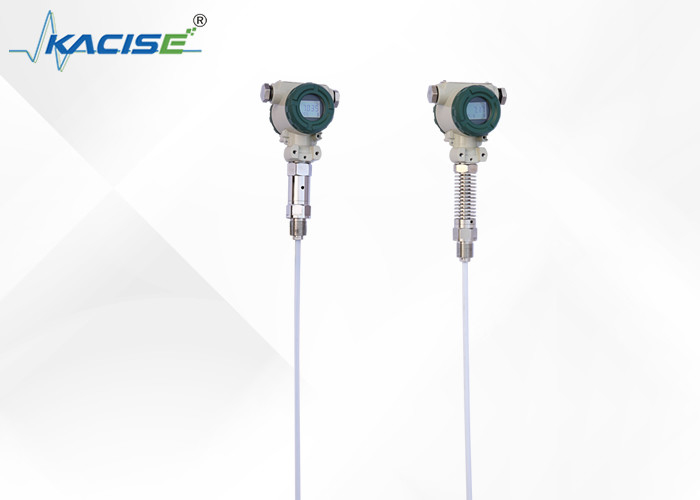

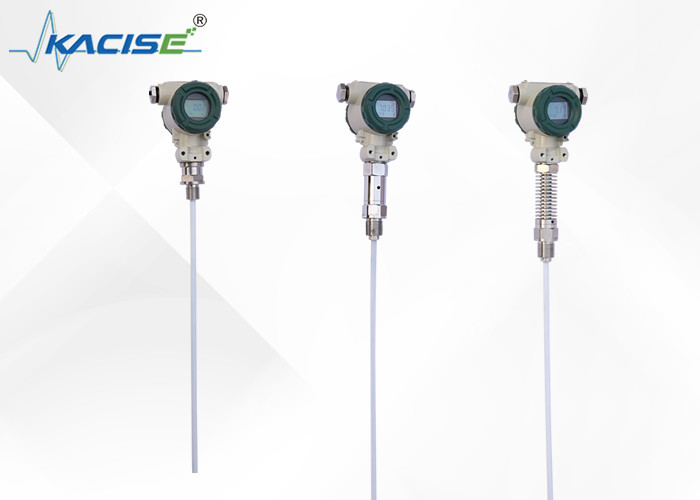

KCF6021-1-330mm Μετρητής επιπέδου υγρού ακριβείας -50~250°C Temp ανίχνευσης 4~20mA Έκδοση με επικοινωνία HART εύρος 0,01~30M

Περιγραφή του προϊόντος:

Ο χωρητικός πομπός στάθμης της σειράς KCF600 έχει σχεδιαστεί για συνεχή ανίχνευση υγρού σε σκληρές συνθήκες όπου υπάρχει υψηλή θερμοκρασία και πίεση, υψηλή διάβρωση, εύκολη κρυστάλλωση,και εύκολο στο κλείσιμο.Η συσκευή αυτή είναι ιδανική για τη μέτρηση του επιπέδου του νερού, των διαλύσεων οξέων και αλκαλίων και του επιπέδου του νερού στο λέβητα.δεν υπάρχουν κινητά ή εύκαμπτα μέρη στη σειρά KCF600Παρέχει υψηλή αξιοπιστία και ακρίβεια, έχει λογικό κόστος και μπορεί να αντικαταστήσει τον τύπο πλωτή, τον τύπο εισόδου και τον τύπο διαφορικής πίεσης του διαβιβαστή επιπέδου σε διάφορες καταστάσεις.

Τα βασικά μέρη της σειράς KCF600 μεταδότης χωρητικού επιπέδου υιοθετούν ένα προηγμένο κύκλωμα RF χωρητικού αισθητήρα.που έχει ως αποτέλεσμα ένα τυπικό ηλεκτρικό σήμαΗ συσκευή έχει επιλογές για πρωτόκολλα επικοινωνίας HART, CANBUS και 485 για τη διαμόρφωση του συστήματος. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.

Ο χωρητικός πομπός επιπέδου της σειράς KCF600 έχει σχεδιαστεί με αντοχή σε κρούσεις και εύκολη εγκατάσταση.Είναι κατάλληλο για συνεχή ανίχνευση διαφόρων διαβρωτικών υγρών σε περιβάλλοντα υψηλής θερμοκρασίας και υψηλής πίεσηςΗ συσκευή αυτή μπορεί να αντικαταστήσει τους παραδοσιακούς πομπούς που δεν έχουν ευέλικτα ή κινητά μέρη, προσφέροντας υψηλή αξιοπιστία και ακρίβεια.έχει λογικό κόστος, και οι χρήστες μπορούν να αποκτήσουν αυτόματη βαθμονόμηση (τόσο μηδενική όσο και εύρος) με τη δυνατότητα αυτοκλίβωσης.

Χαρακτηριστικά:

Απλές και αξιόπιστες δομές

Η συσκευή διαθέτει απλές δομές, χωρίς κινητά ή ελαστικά στοιχεία.δεν είναι απαραίτητο να εκτελείται τακτική μέση και μικρή επισκευή.

Διαφορετική έξοδος σήματος για διαμορφώσεις συστήματος

Προκειμένου να διευκολυνθούν οι διαφορετικές διαμορφώσεις του συστήματος, η συσκευή αυτή προσφέρει μια ποικιλία επιλογών έκδοσης σήματος για επιλογή.

Ακριβής μέτρηση σε δοχεία υψηλής θερμοκρασίας και υψηλής πίεσης

Η συσκευή αυτή έχει σχεδιαστεί για να λειτουργεί με ακρίβεια σε δοχεία υψηλής θερμοκρασίας και υψηλής πίεσης, ανεξάρτητα από τη θερμοκρασία του μετρούμενου υγρού, την ειδική βαρύτητα και το σχήμα του δοχείου.καθώς και την επίδραση της πίεσης.

Ιδανικό για τη μέτρηση διαβρωτικών υγρών

Η συσκευή είναι ιδιαιτέρως κατάλληλη για τη μέτρηση διαβρωτικών υγρών, όπως διαλύματα οξέων και αλκαλίων.

Προστασία από υπερστροφή, υπερτάσεις και πολικότητα ισχύος

Αυτή η συσκευή είναι σχεδιασμένη με τέλεια προστασία από υπερστροφή, υπερτάσεις και προβλήματα πολικότητας ισχύος.

Τεχνικές παραμέτρους:

Το εύρος ανίχνευσης αυτής της συσκευής είναι από 0,01 έως 30 μέτρα.2, και επίπεδο 0.5Το εύρος πίεσης που μπορεί να χειριστεί είναι -0,1MPa έως 32MPa. Η θερμοκρασία του ανιχνευτή μπορεί να κυμαίνεται μεταξύ -50 °C και 250 °C.αντέχει θερμοκρασίες από -55 °C έως +125 °CΗ συσκευή μπορεί να παράγει ένα σήμα εξόδου 4-20mA, 4-20mA με επικοινωνία HART, 485 ή επικοινωνία λεωφορείου CAN. Απαιτεί τάση τροφοδοσίας 12-28VDC και πρέπει να τροφοδοτείται από το φράγμα ασφαλείας.Η συσκευή μπορεί να στερεωθεί χρησιμοποιώντας βίδες M20×1.5Η συσκευή μπορεί να προσαρμοστεί σε ειδικές προδιαγραφές.

Το υλικό υγρασίας που χρησιμοποιείται σε αυτή τη συσκευή περιλαμβάνει ανοξείδωτο χάλυβα 316, 1Gr18Ni19Tior ή PTFE. Έχει μακροχρόνια σταθερότητα ≤ 0,2% FS/Year και μετατόπιση θερμοκρασίας ≤ 0,02% FS/°C (περίοδος 0-70°C).Η συσκευή έχει επίπεδα έκρηξης απόλυτα ασφαλή ExiraIIC T6 και φλόγας Ext II C T5Έχει προστασία IP67 και εσωτερικά ασφαλείς παραμέτρους, συμπεριλαμβανομένων των Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf και Li: 0mH.

Εφαρμογές:

Το Kacise Fluid Level Meter είναι εξαιρετικά ακριβές, με εύρος ± 2%, ± 5%. Είναι εξοπλισμένο με χωρητικούς αισθητήρες για ανίχνευση σημειακού επιπέδου, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών.Ο χωρητικός αισθητήρας επιπέδου νερού είναι ιδανικός για τη μέτρηση των επιπέδων υγρών στις δεξαμενέςΟ χωρητικός διακόπτης επιπέδου είναι κατάλληλος για χρήση στα περισσότερα βιομηχανικά και εμπορικά περιβάλλοντα.

Το Kacise Fluid Level Meter έχει σχεδιαστεί για να παρέχει αξιόπιστες και ακριβείς μετρήσεις σε σκληρά περιβάλλοντα.και άλλα μολυσματικάΑυτό το καθιστά κατάλληλο για εξωτερικές και εσωτερικές εφαρμογές.

Το Kacise Fluid Level Meter έρχεται με μια σειρά από σήματα εξόδου, συμπεριλαμβανομένων των 420mA, 4 ~ 20mA με επικοινωνία HART / 485 / CAN Bus.Αυτό εξασφαλίζει τη συμβατότητα με τα περισσότερα συστήματα ελέγχου και διευκολύνει την ενσωμάτωση σε υπάρχουσες εγκαταστάσεις.

Το μετρητή επιπέδου υγρών Kacise έχει ευρύ εύρος θερμοκρασίας λειτουργίας, με θερμοκρασία αποθήκευσης -55 °C+125 °C.Το σύστημα τροφοδοτείται από τάση τροφοδοσίας 2 ′ 28 VDC και πρέπει να τροφοδοτείται από το φράγμα ασφαλείας για να εξασφαλίζεται η ασφαλή λειτουργία..

Το Kacise Fluid Level Meter είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων, μεταξύ άλλων:

• Εγκαταστάσεις επεξεργασίας νερού και λυμάτων
• Χημικές και πετροχημικές εγκαταστάσεις
• Φαρμακευτικές και βιοτεχνολογικές εγκαταστάσεις
• Φυτά τροφίμων και ποτών
• Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
• Επεξεργασίες πετρελαίου και φυσικού αερίου
• Βιομηχανικά και εμπορικά κτήρια

Συνολικά, το Kacise Fluid Level Meter είναι ένα αξιόπιστο, ακριβές και ευπροσάρμοστο προϊόν που είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών.Οι χωρητικοί αισθητήρες του για ανίχνευση επιπέδου σημείων τον καθιστούν ιδανικό για τη μέτρηση των επιπέδων υγρού σε δεξαμενέςΗ βαθμολογία IP67 του εξασφαλίζει αξιόπιστη λειτουργία σε σκληρά περιβάλλοντα και το εύρος των σημάτων εξόδου του εξασφαλίζει συμβατότητα με τα περισσότερα συστήματα ελέγχου.

Εγκατάσταση και θέση σε λειτουργία:

Ο πομπός έχει διάφορους σταθερούς τρόπους προσαρμογής στις διαφορετικές συνθήκες του εργοστασίου.5 θηλυκές κλωστές ή φλάντζες, μπορείτε να επιλέξετε τρεις μεθόδους εγκατάστασης (στοίχος, οριζόντια στεφάνη σωλήνων και κατακόρυφη στεφάνη σωλήνων, οι οποίες σας καθιστούν βολικούς στην εγκατάσταση επί τόπου.(Με εικόνες)

Κατά τη μέτρηση των μέσων της μεγαλύτερης κινητικότητας, ο χρήστης μπορεί να επιλέξει τη δέσμευση βάρους προκειμένου να αποτρέψει τη στροφή του αισθητήρα, η οποία μπορεί να διαδραματίσει το ρόλο της σταθερότητας του αισθητήρα.Τα βαριά αντικείμενα πρέπει να τοποθετούνται στο κάτω μέρος του δοχείου κατά την προσθήκη βάρους, ώστε να μην σπάσει το καλώδιο του αισθητήρα.

Όταν οι συνθήκες του χώρου είναι κακές, ο χρήστης πρέπει να χρησιμοποιεί την ασπίδα αισθητήρα για να προστατεύσει τον αισθητήρα, προκειμένου να αποφευχθεί η βλάβη από ξένα σώματα ή να επηρεαστεί η ακρίβεια της μέτρησης.

Εάν τα δοχεία δεν είναι από μέταλλο, πρέπει να τοποθετήσουμε το περίβλημα του πομπού με πρόσβαση με καλώδιο στο κάτω μέρος του δοχείου όταν χρησιμοποιούμε ένα πομπό KCF600;διαφορετικά η μέτρηση δεν είναι ακριβής.

Το προϊόν αυτό έχει βαθμονομηθεί στο εργοστάσιο· η προσαρμογή του πεδίου μπορεί να γίνει με τις ακόλουθες μεθόδους:

Α: Έξυπνος. cirγΈξω. dεβγκgΕπικοινωνίαΧοτ:

Όταν το επίπεδο υγρού βρίσκεται στο χαμηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωσης, και στη συνέχεια κάντε κλικ στο πλήκτρο "Z",το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 4mA.

Τοποθεσία - γεμάτο ------ Όταν το επίπεδο υγρού στο υψηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωση, και στη συνέχεια "S" πλήκτρο κλικ,το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 20mA.

Β: ΑανακοίνωσηγΈξω. ΕπενδύσειςβΓνωρίστηκανhod:

Όταν το επίπεδο του υγρού στο επόμενο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "Z" δυνατομέτρου, να παρατηρήσει τις ενδείξεις ammeter κοντά σε 4mA

Όταν το επίπεδο του υγρού στο ανώτερο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "S" δυνατομέτρο και να παρατηρήσει τις ενδείξεις ammeter κοντά σε 20mA

Και λειτουργεί για 2-3 φορές περισσότερο, μέχρι το μηδέν και το εύρος ήταν ακριβής 4mA και 20mA. Μετά τη ρύθμιση, σφίξε το κάλυμμα του πομπού θα πρέπει να είναι.

Σημείωση:

1Τα προϊόντα παρέχονται με πιστοποίηση προϊόντος και εγχειρίδιο, το οποίο έχει αριθμό προϊόντος, τεχνικές παραμέτρους, διάγραμμα καλωδίωσης, και την ημερομηνία κατασκευής, παρακαλούμε ελέγξτε για να αποφευχθεί το λάθος.

2Η εγκατάσταση πρέπει να βασίζεται στις συνδέσεις του προϊόντος και τους τύπους νήματος, ελέγξτε αν η διεπαφή του χώρου είναι συμβατή με την διεπαφή του προϊόντος ή όχι.Προσέξτε την σφραγίδα., η ροπή δεν μπορεί να προστεθεί απευθείας στο περίβλημα του πομπού και μπορεί να προστεθεί μόνο στην εξαμερή διεπαφή του πομπού.

3Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με τις οδηγίες της εταιρείας.

4Αυτό το προϊόν είναι ένα ακριβές όργανο μετατροπής ενέργειας, απαγορεύει την αποσυναρμολόγηση, την σύγκρουση, την πτώση και την σκληρή απόρριψη.

5Ο πομπός λειτουργεί αμέσως μετά την ανάφλεξη, αλλά η έξοδος μπορεί να είναι σταθερή μετά την προθέρμανση για 30 λεπτά.

6Ανωμαλή χρήση, διακοπή ρεύματος, έλεγχος ή επικοινωνία με το τεχνικό μας τμήμα απευθείας.

7- Μεταφορά, αποθήκευση πρέπει να γίνεται για να αποκατασταθεί η αρχική συσκευασία και να αποθηκεύεται σε δροσερή, ξηρή, αεριζόμενη αποθήκη.

8Κατά τη διαδικασία εγκατάστασης πρέπει να δίνεται προσοχή ώστε να αποφεύγεται το σπάσιμο του δέρματος του καλωδίου αισθητήρα.

9Κατά την εγκατάσταση του καλωδίου αισθητήρα, η απόσταση από τον τοίχο της πισίνας πρέπει να είναι τουλάχιστον 10 cm πάνω, διαφορετικά η μέτρηση δεν θα είναι ακριβής.

10Η γραμμή γείωσης ολόκληρης της δομής PTFE και το επίπεδο της ράβδου πρέπει να είναι

μετρούμενα μέσα· διαφορετικά η μέτρηση δεν θα ήταν ακριβής.

11Ο χώρος εγκατάστασης πρέπει να λαμβάνει αποτελεσματικά μέτρα προστασίας από κεραυνό.

12Οι θύρες κάθε πομπός αυτής της σειράς πρέπει να είναι γειωμένες· η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

13Το φράγμα ασφαλείας πρέπει να έχει πιστοποίηση ανθεκτικότητας σε έκρηξη· οι απαιτήσεις εγκατάστασης του πρέπει να ακολουθούν τις απαιτήσεις των οδηγιών.

14Όταν ο πομπός χρησιμοποιείται στην ζώνη "0", οι μετασχηματιστές ισχύος που τροφοδοτούνται με φραγμό πρέπει να πληρούν τις απαιτήσεις του GB3836.4-2000 αριθ. 8.1.
