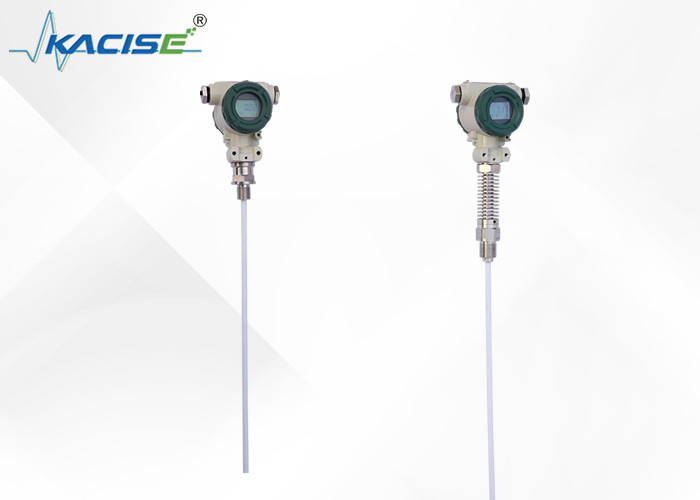

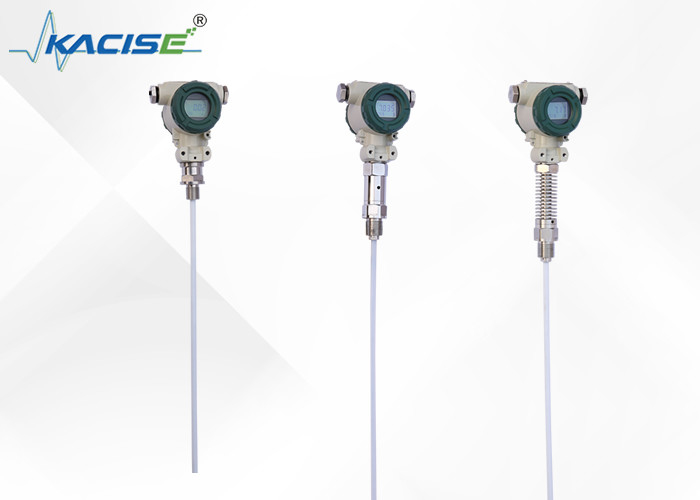

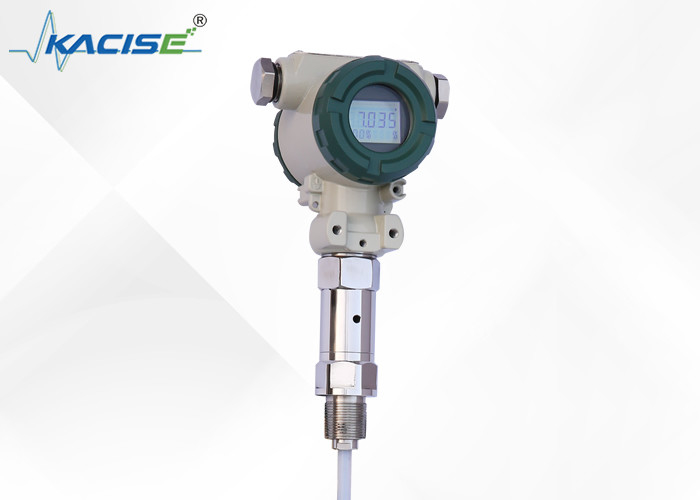

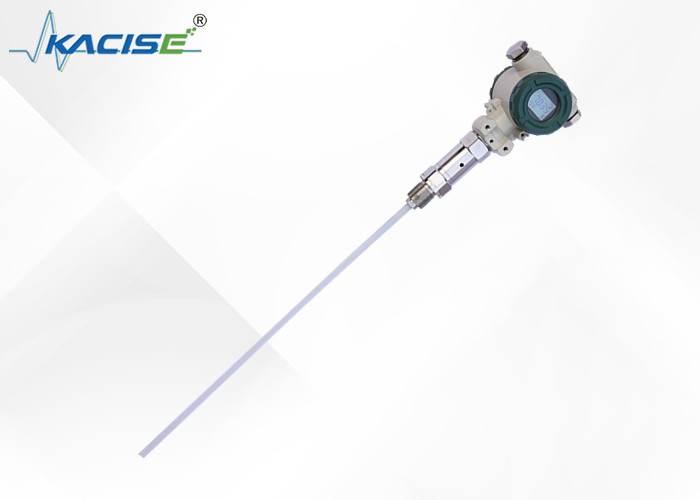

KCF6021-1-230mm 32MPa IP67 Αδιάβροχος χωρητικός αισθητήρας επιπέδου καυσίμου με θερμοκρασία ανίχνευσης -50~250°C

Περιγραφή του προϊόντος:

Ο χωρητικός πομπός στάθμης της σειράς KCF600 είναι μια ιδανική λύση για τη συνεχή ανίχνευση διαφόρων υγρών υπό σκληρές συνθήκες, όπως υψηλή θερμοκρασία και πίεση, υψηλή διάβρωση,τάση κρυστάλλωσηςΟ πομπός δεν περιλαμβάνει κινητά ή ευέλικτα μέρη.προσφέρει υψηλή αξιοπιστίαΕπιπλέον, μπορεί να αντικαταστήσει τον παραδοσιακό πλωτή, εισροή,και διαχωριστικοί πομποί με βάση την πίεση σε διάφορες καταστάσεις.

Τα βασικά συστατικά του πομπού χρησιμοποιούν προηγμένη χωρητική ανίχνευση ραδιοσυχνοτήτων, η οποία αντισταθμίζεται με ακρίβεια από τη θερμοκρασία και διορθώνεται με τη γραμμικότητα.Αυτά τα συστατικά μετατρέπονται σε ένα τυπικό ηλεκτρικό σήμα.Το σύστημα είναι ρυθμιζόμενο με πρωτόκολλα επικοινωνίας όπως HART, CANBUS και 485.που επιτρέπει την αυτόματη βαθμονόμηση του "μηδενικού" και του "εξόδου" με μόνο δύο πιέσεις του πλήκτρου, προσφέροντας προσαρμοστικότητα σε διάφορες περίπλοκες καταστάσεις.

Χαρακτηριστικά:

Τεχνικές παραμέτρους:

●Υλικό υγρασίας: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Tior ή PTFE

●Διαρκής σταθερότητα: ≤0,2%FS/έτος,

●Αλλαγή θερμοκρασίας: ≤0,02%FS/°C (περίοδος 0~70°C)

●Τα επίπεδα έκρηξης: Εξουσιαστικά ασφαλή ExiraIIC T6, Φωτοασφαλής Ext II C T5

●Προστασία: IP67

●Παραμέτροι εσωτερικής ασφάλειας:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Ελέγξτεtrσεα Ιntεrfaγε Αnd σΙγναλ dεfσεεon

Ο πομπός είναι ένα τυπικό όργανο δεύτερης τάξης ή τριών καλωδίων.Η γραμμή σήματος πρέπει να είναι απόβλητο καλώδιο ή στρεβλωμένο ζευγάρι , προσπαθήστε να μην ευθυγραμμιστείτε με τον άλλο σωλήνα καλωδίου ρεύματος ή με το επόμενο φρεάτιο, ούτε με τον κοντινό εξοπλισμό υψηλής ισχύος.

ΠΙαε1: StΑnνάρκη Εγώ...εvτο tΛογαριασμόςΙετερ wΙrσεγ γΙΑγραμμάρια

1Χαλιά καρφίτσα

24-20mA+

34-20mA-

4Χάραστη καρφίτσα

Δύο καλώδια σύνδεσης

1Απόδοση σήματος

Ηλεκτρική τροφοδοσία 224V

3Κοινό έδαφος

4Χάραστη καρφίτσα

Σύνδεση τριών καλωδίων

ΠΙαΕ2Χ.ΑNT1 διασύνδεσηmαΝίκαtΙωntΛογαριασμόςΙετερ wΙrΙν ν νΑγραμμάρια

ΠΙαΕ3:Εγώ...νrΙνΙcaΕγώ...Εγώ...y σΑfε wΙrΙντΑgrΑm

Εγκατάσταση

Ο πομπός έχει διάφορους σταθερούς τρόπους προσαρμογής σε διαφορετικές συνθήκες της τοποθεσίας.5 θηλυκές κλωστές ή φλάντζες, μπορείτε να επιλέξετε τρεις μεθόδους εγκατάστασης (στοίχος, οριζόντια στεφάνη σωλήνων και κατακόρυφη στεφάνη σωλήνων, οι οποίες σας καθιστούν βολικούς στην εγκατάσταση επί τόπου.(Με εικόνες)

Κατά τη μέτρηση των μέσων της μεγαλύτερης κινητικότητας, ο χρήστης μπορεί να επιλέξει τη δέσμευση βάρους προκειμένου να αποτρέψει τη στροφή του αισθητήρα, η οποία μπορεί να διαδραματίσει το ρόλο της σταθερότητας του αισθητήρα.Τα βαριά αντικείμενα πρέπει να τοποθετούνται στο κάτω μέρος του δοχείου κατά την προσθήκη βάρους, ώστε να μην σπάσει το καλώδιο του αισθητήρα.

Όταν οι συνθήκες του χώρου είναι κακές, ο χρήστης πρέπει να χρησιμοποιεί την ασπίδα αισθητήρα για να προστατεύσει τον αισθητήρα, προκειμένου να αποφευχθεί η βλάβη από ξένα σώματα ή να επηρεαστεί η ακρίβεια της μέτρησης.

Εάν τα δοχεία δεν είναι από μέταλλο, πρέπει να τοποθετήσουμε το περίβλημα του πομπού με πρόσβαση με καλώδιο στο κάτω μέρος του δοχείου όταν χρησιμοποιούμε ένα πομπό KCF600;διαφορετικά η μέτρηση δεν είναι ακριβής.

Το προϊόν αυτό έχει βαθμονομηθεί στο εργοστάσιο· η προσαρμογή του πεδίου μπορεί να γίνει με τις ακόλουθες μεθόδους:

Α: Έξυπνος. cirγΈξω. dεβγκgΕπικοινωνίαhοδ:

Όταν το επίπεδο υγρού βρίσκεται στο χαμηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια ώρα απελευθέρωσης, και στη συνέχεια κάντε κλικ στο πλήκτρο "Z",το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 4mA.

Τοποθεσία - γεμάτο ------ Όταν το επίπεδο υγρού στο υψηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωση, και στη συνέχεια "S" πλήκτρο κλικ,το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 20mA.

Β: ΑανακοίνωσηγΈξω. ΕπενδύσειςβΓνωρίστηκανhod:

Όταν το επίπεδο του υγρού στο επόμενο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "Z" δυνατομέτρου, να παρατηρήσει τις ενδείξεις ammeter κοντά σε 4mA

Όταν το επίπεδο του υγρού στο ανώτερο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "S" δυνατομέτρο και να παρατηρήσει τις ενδείξεις ammeter κοντά σε 20mA

Και λειτουργεί για 2-3 φορές περισσότερο, μέχρι το μηδέν και το εύρος ήταν ακριβής 4mA και 20mA. Μετά τη ρύθμιση, σφίξε το κάλυμμα του πομπού θα πρέπει να είναι.

- Όχι, όχι.ε:

1Τα προϊόντα παρέχονται με πιστοποίηση προϊόντος και εγχειρίδιο, το οποίο έχει αριθμό προϊόντος, τεχνικές παραμέτρους, διάγραμμα καλωδίωσης, και την ημερομηνία κατασκευής, παρακαλούμε ελέγξτε για να αποφύγετε το λάθος.

2Η εγκατάσταση πρέπει να βασίζεται στις συνδέσεις του προϊόντος και τους τύπους νήματος, ελέγξτε αν η διεπαφή του χώρου είναι συμβατή με την διεπαφή του προϊόντος ή όχι.Προσέξτε την σφραγίδα., η ροπή δεν μπορεί να προστεθεί απευθείας στο περίβλημα του πομπού και μπορεί να προστεθεί μόνο στην εξαμερή διεπαφή του πομπού.

3Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με τις οδηγίες της εταιρείας.

4Αυτό το προϊόν είναι ένα ακριβές όργανο μετατροπής ενέργειας, απαγορεύει την αποσυναρμολόγηση, σύγκρουση, πτώση και σκληρή απόρριψη.

5Ο πομπός λειτουργεί αμέσως μετά την ανάφλεξη, αλλά η έξοδος μπορεί να είναι σταθερή μετά την προθέρμανση για 30 λεπτά.

6Ανωμαλή χρήση, διακοπή ρεύματος, έλεγχος ή επικοινωνία με το τεχνικό μας τμήμα απευθείας.

7- Μεταφορά, αποθήκευση πρέπει να γίνεται για την αποκατάσταση της αρχικής συσκευασίας και να αποθηκεύεται σε δροσερή, ξηρή, αεριζόμενη αποθήκη.

8Κατά τη διαδικασία εγκατάστασης πρέπει να δίνεται προσοχή ώστε να αποφεύγεται το σπάσιμο του δέρματος του καλωδίου αισθητήρα.

9Κατά την εγκατάσταση του καλωδίου αισθητήρα, η απόσταση από τον τοίχο της πισίνας πρέπει να είναι τουλάχιστον 10 cm πάνω, διαφορετικά η μέτρηση δεν θα είναι ακριβής.

10Η γραμμή γείωσης ολόκληρης της δομής PTFE και το επίπεδο της ράβδου πρέπει να είναι

μετρούμενα μέσα· διαφορετικά η μέτρηση δεν θα ήταν ακριβής.

11Ο χώρος εγκατάστασης πρέπει να λαμβάνει αποτελεσματικά μέτρα προστασίας από κεραυνό.

12Οι θύρες κάθε πομπός αυτής της σειράς πρέπει να είναι γειωμένες· η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

13Το φράγμα ασφαλείας πρέπει να έχει πιστοποίηση ανθεκτικότητας σε έκρηξη· οι απαιτήσεις εγκατάστασής του πρέπει να ακολουθούν τις απαιτήσεις των οδηγιών.

14Όταν ο πομπός χρησιμοποιείται στην ζώνη "0", οι μετασχηματιστές ισχύος που τροφοδοτούνται με φραγμό πρέπει να πληρούν τις απαιτήσεις του GB3836.4-2000 αριθ. 8.1.

Εφαρμογές:

Το Kacise Fluid Level Meter είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της παρακολούθησης του επιπέδου καυσίμου σε λύσεις παρακολούθησης GPS.Το σύστημα τροφοδοτείται από τάση τροφοδοσίας 2 ̊28 VDC και πρέπει να τροφοδοτείται από το φράγμα ασφαλείας για να εξασφαλίζεται ασφαλής και αξιόπιστη λειτουργία.Το εύρος θερμοκρασίας του ανιχνευτή είναι -50 ~ 250 °C, και το εύρος πίεσης είναι -0.1MPa ~ 32MPa, καθιστώντας το ιδανικό για χρήση σε μια ποικιλία βιομηχανικών περιβάλλοντων.

Ο μετρητής επιπέδου υγρών Kacise έχει σήμα εξόδου 420mA,4 ~ 20mA με επικοινωνία HART/485/CAN Bus, καθιστώντας τον συμβατό με ένα ευρύ φάσμα βιομηχανικών συστημάτων ελέγχου.Είναι εύκολο να εγκατασταθεί και έχει ελάχιστη ποσότητα παραγγελίας 2 μονάδωνΤο προϊόν συσκευάζεται σε ένα κουτί και έχει χρόνο παράδοσης 5 εργάσιμες ημέρες.

Το Kacise Fluid Level Meter είναι ένα εξαιρετικά ευέλικτο προϊόν που μπορεί να χρησιμοποιηθεί σε διάφορα σενάρια.διασφάλιση ότι οι δεξαμενές δεν είναι ποτέ άδεια και αποφυγή δαπανηρής διακοπής λειτουργίαςΧρησιμοποιείται επίσης σε λύσεις παρακολούθησης GPS για την παρακολούθηση της κατανάλωσης καυσίμου και τη διασφάλιση ότι τα οχήματα λειτουργούν με βέλτιστη απόδοση.

Συνοπτικά, το Kacise Fluid Level Meter είναι ένα προϊόν υψηλής ποιότητας που είναι κατάλληλο για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.ακριβήςΕίτε χρειάζεστε να παρακολουθείτε τα επίπεδα καυσίμου σε ένα φορτηγό ή μια βιομηχανική δεξαμενή ή ψάχνετε για έναν ανιχνευτή επιπέδου χωρητικότητας για χρήση σε λύσεις παρακολούθησης GPS,Το Kacise Fluid Level Meter είναι μια εξαιρετική επιλογή..

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

• 1 Μετρητής επιπέδου υγρού
• Εγχειρίδιο χρήσης
• Προστατευτική θήκη

Ναυτιλία:

• Ναυτιλία εντός 7 εργάσιμων ημερών
• Εφαρμόζονται οι κανονικές τιμές αποστολής
• Θα παρέχονται πληροφορίες παρακολούθησης
