Η μονάδα ασύρματης επικοινωνίας LoRa μεγάλης απόστασης έχει ρεύμα λειτουργίας 562mA και ισχύ μετάδοσης ραδιοσυχνοτήτων 17dBm

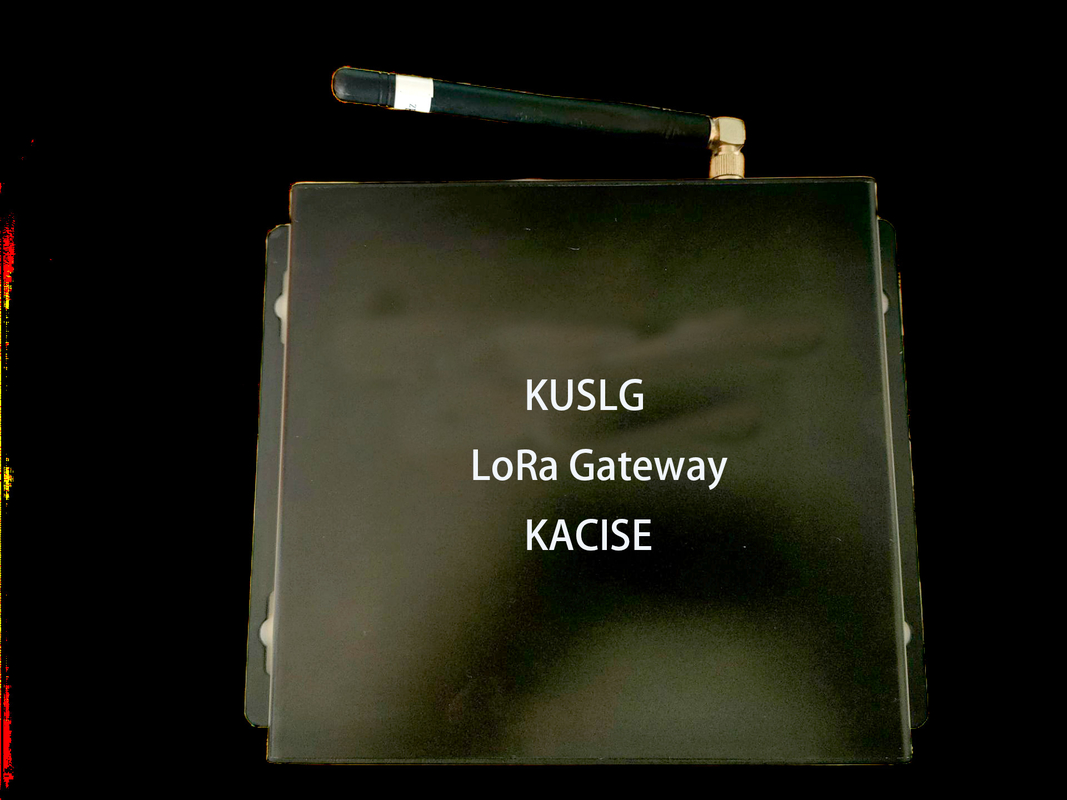

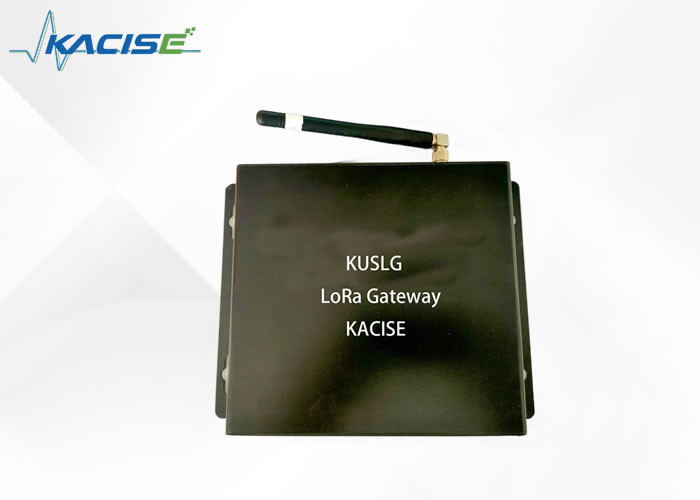

Πύλη Λόρα

1.Εισαγωγή

Το LoRa είναι μια ασύρματη τεχνολογία επικοινωνίας εύρους φάσματος, και το LoRaWAN είναι ένα πρωτόκολλο επικοινωνίας βασισμένο στο LoRa.

Όπως φαίνεται στην παραπάνω εικόνα, το LoRaWAN ορίζει κόμβο, πύλη και διακομιστή,συνολικά 3 οντότητες, ταυτόχρονα ορίζει την διεπαφή επικοινωνίας μεταξύ των οντοτήτων,και προκειμένου να εξασφαλιστεί η "διασύνδεση" των προϊόντων των παγκόσμιων κατασκευαστών, το πρωτόκολλο LoRaWAN (προς το παρόν, η τελευταία έκδοση είναι το V1.0.2) και οι ζώνες συχνοτήτων των διαφόρων χωρών (περιοχών).

Το LoRaWAN έχει γίνει ένα από τα βιομηχανικά πρότυπα για το Διαδίκτυο των Πραγμάτων με το "πρότυπο, ανοιχτό, δωρεάν και ασφαλές",Και πιστεύεται ότι θα είναι τόσο επιτυχημένο όσο το πρωτόκολλο IP πριν από 30 χρόνια..

2.Ειδικότητα

• Υποστήριξη των παραμέτρων του διαδικτύου, η οποία βελτιώνει σημαντικά την ευκολία χρήσης και τη σταθερότητα.
• Πολλαπλό κανάλι: βασισμένο στο τσιπ SX1302, 8 κανάλια, έως 10.000 κόμβους LoRa.
• Μεγάλη απόσταση: Το ανοιχτό περιβάλλον μπορεί να καλύψει μια περιοχή με ακτίνα 5 χλμ.
• Προσαρμοστικό: Υποστήριξη ADR, υψηλότερο ρυθμό, χαμηλότερη κατανάλωση ενέργειας, εύκολη επέκταση.
• Συμβατότητα: πλήρως συμβατή με το LoRaWAN, "διαλειτουργική" με εξοπλισμό διαφόρων κατασκευαστών.
• Υψηλή ποιότητα: βιομηχανική πλατφόρμα ARM, αποδοτική και σταθερή, βασισμένη σε σύστημα Linux, ώριμη και εύκολη στη χρήση.

3.Τεχνικές προδιαγραφές

4Ηλεκτρική ενέργεια και εγκατάσταση

Όπως φαίνεται στο παρακάτω σχήμα, χρησιμοποιήστε τον "12V Power Adapter" (προσάρτημα πύλης) για να τροφοδοτήσετε την "Πύλη" και να συνδεθείτε στο Διαδίκτυο/Intranet μέσω του "Router".

5.Μέγεθος

6.Ποσοστό και συχνότητα

6.1 Απόσταση συχνής ευαισθησίας

Όπως φαίνεται στον παρακάτω πίνακα, ο σταθμός βάσης υποστηρίζει 6 ρυθμούς επικοινωνίας.όσο μεγαλύτερη είναι η αποτελεσματική απόσταση επικοινωνίας.

Για την απλούστευση της χρήσης, ο ρυθμός επικοινωνίας ρυθμίζεται δυναμικά από τον διακομιστή και οι κανόνες του είναι: ο κόμβος κοντά στον σταθμό βάσης και το σήμα είναι καλό, υιοθετείται ο υψηλός ρυθμός,και ο κόμβος μακριά από τον σταθμό βάσης και το σήμα είναι αδύναμοΑυτό ονομάζεται ADR (Adaptive Data).

Τεχνολογία.

6.2 Δείκτες σήματος LoRa

Αξία έντασης πεδίου RSSI: κανονική τιμή -120 ~ -10 dBm, κάτω από -125 dBm το ποσοστό απώλειας πακέτων θα είναι υψηλότερο.

SNR: οριακή τιμή -20 dB.

6.3 Συχνότητα επικοινωνίας

7 Επικοινωνία με τους κόμβους

Σε γενικές γραμμές, ο σταθμός βάσης και ο κόμβος επικοινωνούν καλά.

8Ορισμός διεπαφής

Ο σταθμός βάσης ακολουθεί αυστηρά το πρότυπο LoRaWAN GSID (Gateway to Server Interface Definition).

Σε γενικές γραμμές, εφόσον ορίζονται οι ακόλουθες 3 παραμέτροι, η βάση

Ο σταθμός μπορεί να συνδεθεί με "κάθε" LoRaWAN Server.

1) server_address (Εξήγηση: η διεύθυνση ονόματος τομέα του διακομιστή, π.χ.

router.cn.thethings.network)

2) serv_port_up (Εξήγηση: UDP λιμάνι ανεβάζεται στον διακομιστή από τη βάση

Σταθμός, προεπιλεγμένο είναι 1700)

3) serv_port_down (Εξήγηση: Ο διακομιστής κατεβαίνει στο UDP λιμάνι του

Σταθμός βάσης, η προεπιλεγμένη τιμή είναι 1700)

Η στοίβα πρωτοκόλλου του LoRaWAN GSID εμφανίζεται στο ακόλουθο σχήμα.

9Κοινά προβλήματα και λύσεις

Ε: Γιατί το ποσοστό απώλειας πακέτων είναι υψηλό μεταξύ σταθμών βάσης και κόμβων;

Α: Παρακαλούμε ελέγξτε αν η κεραία είναι σωστά εγκατεστημένη και προσαρμοσμένη.

Το περιβάλλον δικτύου Internet/intranet του σταθμού βάσης

Ο διακομιστής είναι ομαλός.

Αν το περιβάλλον υποδοχής είναι σκληρό, όπως:

Η ατμόσφαιρα είναι πυκνή και υπάρχουν ισχυρές πηγές παρεμβολών.

Εάν ο κόμβος έχει ενεργοποιηθεί το ADR για τη μείωση των παρεμβολών στο κοινό κανάλι.

Ε: Σε τι πρέπει να προσέχω στην δοκιμή εγγύτητας;

Α: Οι σταθμοί βάσης και οι κόμβοι θα πρέπει να βρίσκονται σε απόσταση μεγαλύτερη των 10 μέτρων.

Είναι πιθανό.

Εσωτερικός σταθμός βάσης Εγκαταστήστε την κεραία "φυτικών ινών" <--> κόμβο για να αφαιρέσετε το

κεραία

Εντός σταθμού βάσης Εγκαταστήστε μια κεραία "κόλλα stick" <--> κόμβος για να εγκαταστήσετε μια "κόλλα

Αντενή "stick"

Ε: Η ποιότητα της επικοινωνίας 4G είναι κακή και το ποσοστό απώλειας πακέτων είναι υψηλό.

Α: Παρακαλούμε ελέγξτε αν η κεραία 4G είναι εγκατεστημένη σωστά και αν ταιριάζει.

Ελέγξτε την ποιότητα του τοπικού σήματος 4G.

10Παράμετροι διαμόρφωσης

Βήμα 1: Προετοιμάστε το περιβάλλον δικτύου σας

Η προεπιλεγμένη τιμή του σταθμού βάσης είναι 192.168.1.99Παρακαλώ ρυθμίστε το PC στο 192.168.1.100, και να συνδέσετε τον σταθμό βάσης και τον υπολογιστή απευθείας μέσω του καλωδίου δικτύου.

Αν θέλετε ο σταθμός βάσης να είναι απευθείας συνδεδεμένος με τον LoRaWAN Server στο LAN, μπορείτε να ορίσετε τον σταθμό βάσης σε ένα στατικό IP, αυτή τη στιγμή,βεβαιωθείτε ότι καταγράφετε τη διεύθυνση IP (όπως φαίνεται στο σχήμα 172.16.0.123), διαφορετικά, ο υπολογιστής δεν θα μπορέσει να συνδεθεί με τον σταθμό βάσης!

Αρχή: Ο υπολογιστής με τις παραμέτρους διαμόρφωσης πρέπει να βρίσκεται στο ίδιο τμήμα δικτύου με τον σταθμό βάσης (για παράδειγμα, 192.168.0.x ή 172.16.0.x).

Βήμα 2: Εισαγωγή στον σταθμό βάσης χρησιμοποιώντας ένα πρόγραμμα περιήγησης

Εισάγετε τη διεύθυνση IP του σταθμού βάσης, user=guest, password=rimelink, και κάντε κλικ στο "Login".

Βήμα 3: Διαμόρφωση παραμέτρων

Ρυθμίσεις υποστήριξης: διεύθυνση και θύρα του διακομιστή, συχνότητα, ισχύ, διεύθυνση IP.

11.Δείτε τα αρχεία καταγραφής

Διαγνώριση 1: Αν ο κόμβος αναφέρει δεδομένα

Πακέτα ραδιοσυχνοτήτων που λαμβάνονται από τον συγκεντρωτή:131<-- Ελήφθησαν 131 πακέτα LoRa

Διαγνώριση 2: Αν ο διακομιστής ανταποκρίνεται στο πακέτο χειραψίας Gateway

(Ενεργοποιημένο το τείχος προστασίας)

ΠΡΟΣΤΡΟΠΗ_ΔΕΤΑΣ αποστέλλεται:5 ((100,00%Επισήμανε) <-- Ο σταθμός βάσης

Ο σέρβερ έχει 5 χειραψίες κανονικά.

Διαγνώριση 3: Αν ο διακομιστής παρέχει δεδομένα κόμβου

Πακέτα ραδιοσυχνοτήτων που αποστέλλονται στον συγκεντρωτή:2(46 bytes) <--Ο σταθμός βάσης εκπέμπει

δύο πακέτα LoRa downlink
