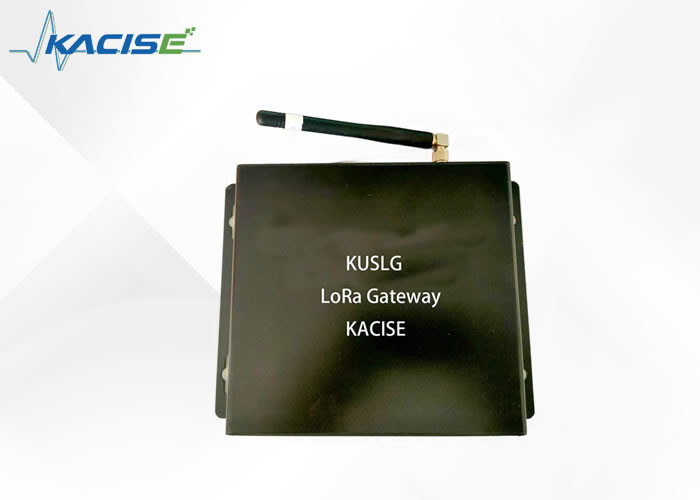

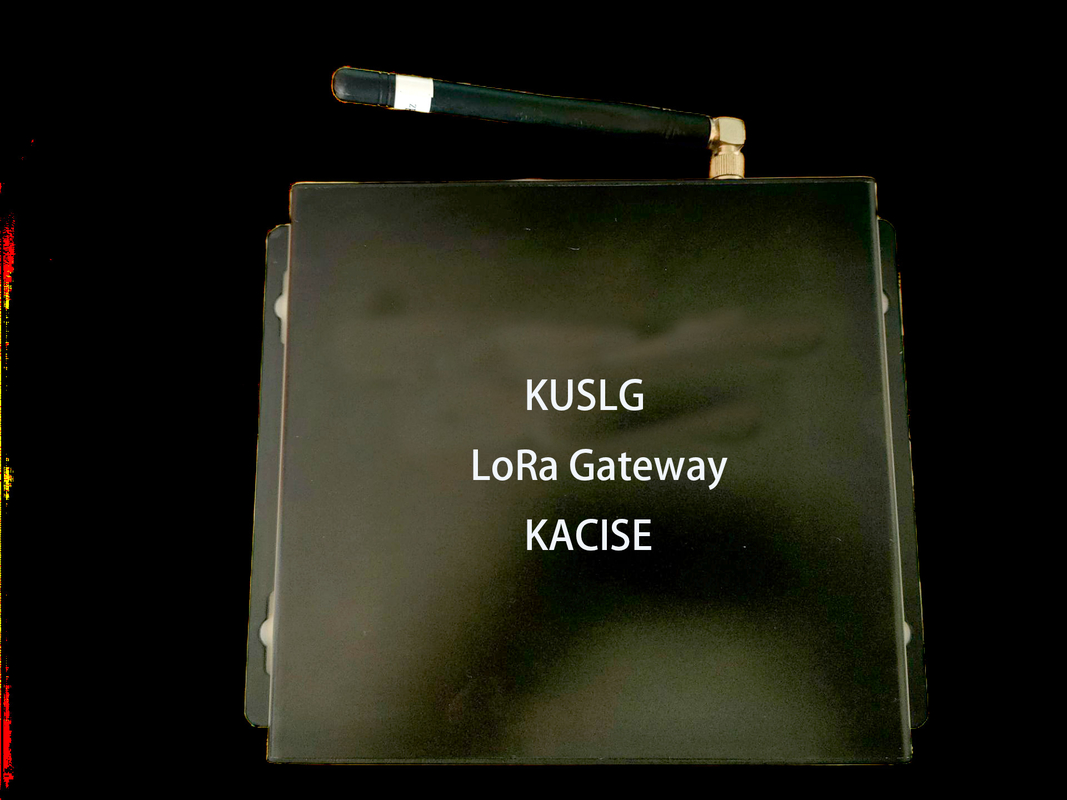

Πύλη LoRa

1.Εισαγωγή

Το LoRa είναι μια ασύρματη τεχνολογία επικοινωνίας ευρέος φάσματος και το LoRaWAN είναι ένα πρωτόκολλο επικοινωνίας που βασίζεται στο LoRa.

Όπως φαίνεται στο παραπάνω σχήμα, το LoRaWAN ορίζει Node, Gateway και Server, συνολικά 3 οντότητες, ταυτόχρονα, ορίζει τη διεπαφή επικοινωνίας μεταξύ οντοτήτων και προκειμένου να διασφαλιστεί η «διασύνδεση» των προϊόντων των παγκόσμιων κατασκευαστών, το LoRaWAN Το πρωτόκολλο (επί του παρόντος, η τελευταία έκδοση είναι V1.0.2) και οι ζώνες συχνοτήτων διαφόρων χωρών (περιοχών) αποκαλύπτονται.

Το LoRaWAN έχει γίνει ένα από τα βιομηχανικά πρότυπα για το Διαδίκτυο των πραγμάτων με το «τυπικό, ανοιχτό, δωρεάν και ασφαλές» και πιστεύεται ότι θα είναι τόσο επιτυχημένο όσο το πρωτόκολλο IP πριν από 30 χρόνια.

2.Χαρακτηριστικό

• Υποστήριξη παραμέτρων web, η οποία βελτιώνει σημαντικά την ευκολία χρήσης και τη σταθερότητα.
• Πολυκαναλικό: Βασισμένο στο τσιπ SX1302, 8 κανάλια, έως 10.000 κόμβοι LoRa.
• Μεγάλη απόσταση: Το ανοιχτό περιβάλλον μπορεί να καλύψει περιοχή με ακτίνα 5km.
• Adaptive: Υποστήριξη ADR, υψηλότερος ρυθμός, χαμηλότερη κατανάλωση ενέργειας, εύκολη επέκταση.
• Συμβατότητα: Πλήρως συμβατό με LoRaWAN, «διαλειτουργικό» με εξοπλισμό διαφόρων κατασκευαστών.
• Υψηλή ποιότητα: βιομηχανική πλατφόρμα ARM, αποτελεσματική και σταθερή, βασισμένη σε σύστημα Linux, ώριμη και εύκολη στη χρήση.

3.Τεχνικές Προδιαγραφές

4. Τροφοδοσία και εγκατάσταση

Όπως φαίνεται στην παρακάτω εικόνα, χρησιμοποιήστε τον «12V Power Adapter» (εξάρτημα πύλης) για να τροφοδοτήσετε το «Gateway» και να συνδεθείτε στο Internet/Intranet μέσω του «Router».

5.Διαστάσεις

6.Ρυθμός και συχνότητα

6.1 Βαθμολογήστε την απόσταση ευαισθησίας

Όπως φαίνεται στον παρακάτω πίνακα, ο σταθμός βάσης υποστηρίζει 6 ρυθμούς επικοινωνίας. Όσο υψηλότερος είναι ο ρυθμός, τόσο πιο κοντά είναι η πραγματική απόσταση επικοινωνίας και όσο χαμηλότερος είναι ο ρυθμός, τόσο μεγαλύτερη είναι η πραγματική απόσταση επικοινωνίας.

Για να απλοποιηθεί η χρήση, ο ρυθμός επικοινωνίας ρυθμίζεται δυναμικά από τον διακομιστή και οι κανόνες του είναι: ο κόμβος κοντά στο σταθμό βάσης και το σήμα είναι καλό, ο υψηλός ρυθμός υιοθετείται και ο κόμβος μακριά από το σταθμό βάσης και το σήμα είναι αδύναμο, χρησιμοποιείται ο χαμηλός ρυθμός. Αυτό ονομάζεται ADR (Adaptive Data

Rate) τεχνολογία.

6.2 Ενδείξεις σήματος LoRa

Τιμή πεδίου RSSI: η κανονική τιμή -120 ~ -10 dBm, κάτω από -125 dBm ο ρυθμός απώλειας πακέτων θα είναι υψηλότερος.

SNR: Οριακή τιμή -20 dB.

6.3 Συχνότητα επικοινωνίας

7 Επικοινωνήστε με κόμβους

Γενικά, ο σταθμός βάσης και ο κόμβος επικοινωνούν καλά. Εάν η επικοινωνία αποτύχει, αντιμετωπίστε την αιτία με την ακόλουθη σειρά:

8.Ορισμός διεπαφής

Ο σταθμός βάσης ακολουθεί αυστηρά το πρότυπο LoRaWAN GSID (Gateway to Server Interface Definition).

Σε γενικές γραμμές, εφόσον έχουν οριστεί οι ακόλουθες 3 παράμετροι, η βάση

ο σταθμός μπορεί να συνδεθεί σε "οποιονδήποτε" LoRaWAN Server.

1) server_address (Επεξήγηση: η διεύθυνση ονόματος τομέα του διακομιστή, π.χ

router.cn.thethings.network)

2) serv_port_up (Επεξήγηση: θύρα UDP που ανέβηκε στον διακομιστή από τη βάση

σταθμός, η προεπιλογή είναι 1700)

3) serv_port_down (Εξήγηση: Ο διακομιστής κατεβαίνει στη θύρα UDP του

σταθμός βάσης, η προεπιλογή είναι 1700)

Η στοίβα πρωτοκόλλου του LoRaWAN GSID φαίνεται στο παρακάτω σχήμα

9.Κοινά προβλήματα και λύσεις

Ε: Γιατί ο ρυθμός απώλειας πακέτων είναι υψηλός μεταξύ σταθμών βάσης και κόμβων;

Α: Ελέγξτε εάν η κεραία είναι σωστά τοποθετημένη και ταιριάζει.

Σταθμός βάσης <--> εάν το περιβάλλον δικτύου Internet/intranet του

ο διακομιστής είναι ομαλή.

Εάν το περιβάλλον λήψης είναι σκληρό, όπως: τα εμπόδια είναι πολύ

πυκνό και υπάρχουν ισχυρές πηγές παρεμβολής.

Εάν ο κόμβος έχει ενεργοποιημένη την ADR για να μειώσει τις παρεμβολές συν-καναλιού.

Ε: Τι πρέπει να προσέξω στο τεστ εγγύτητας;

Α: Οι σταθμοί βάσης και οι κόμβοι πρέπει να απέχουν περισσότερο από 10 μέτρα μεταξύ τους όσο

δυνατός.

Εσωτερικός σταθμός βάσης Εγκαταστήστε τον κόμβο <--> κεραίας "fiberglass" για να αφαιρέσετε το

κεραία

Εσωτερικός σταθμός βάσης Εγκαταστήστε έναν κόμβο κεραίας "κολλήματος" <--> για να εγκαταστήσετε ένα "κόλλα

ραβδί" κεραία

Ε: Η ποιότητα επικοινωνίας 4G είναι κακή και το ποσοστό απώλειας πακέτων είναι υψηλό.

Α: Ελέγξτε εάν η κεραία 4G έχει εγκατασταθεί σωστά και ταιριάζει.

Ελέγξτε την τοπική σας ποιότητα σήματος 4G.

10.Παράμετροι διαμόρφωσης

Βήμα 1: Προετοιμάστε το περιβάλλον δικτύου σας

Η προεπιλεγμένη τιμή του σταθμού βάσης είναι 192.168.1.99, ρυθμίστε τον υπολογιστή στο 192.168.1.100 και συνδέστε το σταθμό βάσης και τον υπολογιστή απευθείας μέσω του καλωδίου δικτύου.

Εάν θέλετε ο σταθμός βάσης να είναι απευθείας συνδεδεμένος με τον διακομιστή LoRaWAN στο LAN, μπορείτε να ορίσετε το σταθμό βάσης σε μια στατική IP. Αυτή τη στιγμή, φροντίστε να καταγράψετε τη διεύθυνση IP (όπως φαίνεται στην παραπάνω εικόνα 172.16.0.123 ), διαφορετικά, ο υπολογιστής θα αποτύχει να συνδεθεί στο σταθμό βάσης!

Αρχή: Ο υπολογιστής με τις παραμέτρους διαμόρφωσης πρέπει να βρίσκεται στο ίδιο τμήμα δικτύου με τον σταθμό βάσης (για παράδειγμα, 192.168.0.x ή 172.16.0.x).

Βήμα 2: Συνδεθείτε στο σταθμό βάσης χρησιμοποιώντας ένα πρόγραμμα περιήγησης

Εισαγάγετε τη διεύθυνση IP του σταθμού βάσης, χρήστη=επισκέπτης, κωδικό πρόσβασης=rimelink και κάντε κλικ στο «Σύνδεση».

Βήμα 3: Διαμόρφωση παραμέτρων

Ρυθμίσεις υποστήριξης: διεύθυνση διακομιστή και θύρα, συχνότητα, ισχύς, διεύθυνση IP. Κάντε κλικ στο "OK" και θα τεθεί σε ισχύ αμέσως!.

11.Προβολή αρχείων καταγραφής

Διάγνωση 1: Εάν ο κόμβος αναφέρει δεδομένα

Πακέτα ραδιοσυχνοτήτων που λαμβάνονται από συγκεντρωτή:131<-- Λήφθηκαν 131 πακέτα LoRa

Διάγνωση 2: Εάν ο διακομιστής ανταποκρίνεται στο πακέτο χειραψίας Gateway

(Το τείχος προστασίας είναι ενεργοποιημένο)

PULL_DATA εστάλησαν:5 (100,00%αναγνώρισε) <-- Ο σταθμός βάσης και το

ο διακομιστής έχει 5 χειραψίες κανονικά

Διάγνωση 3: Εάν ο διακομιστής παραδίδει δεδομένα κόμβου

Πακέτα RF που αποστέλλονται στον συγκεντρωτή:2(46 byte) <--Ο σταθμός βάσης εκπέμπει

δύο πακέτα LoRa downlink
