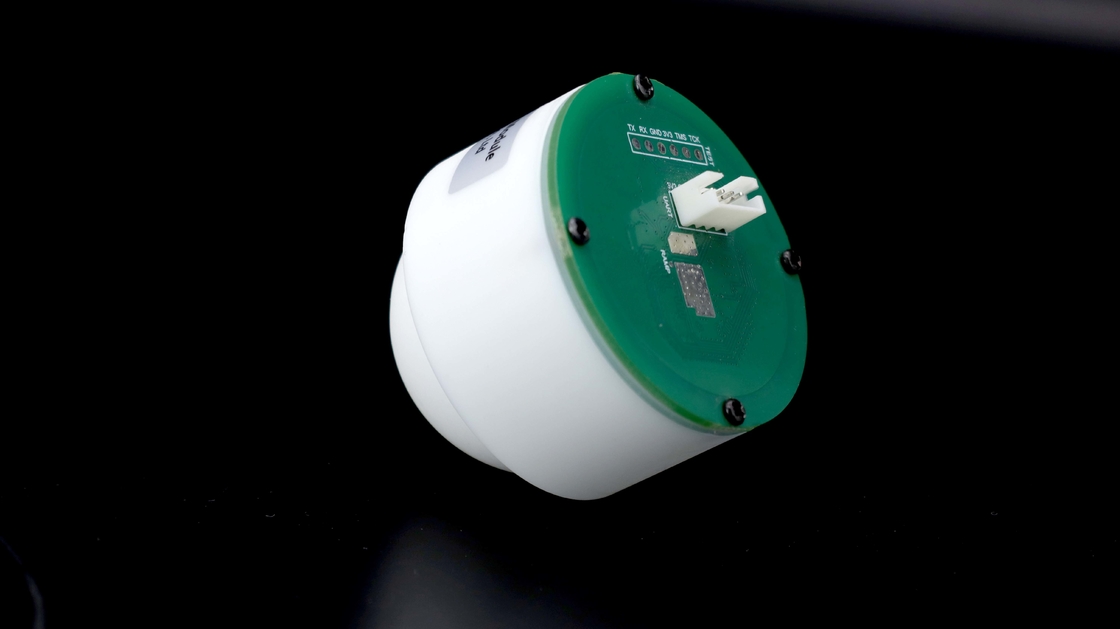

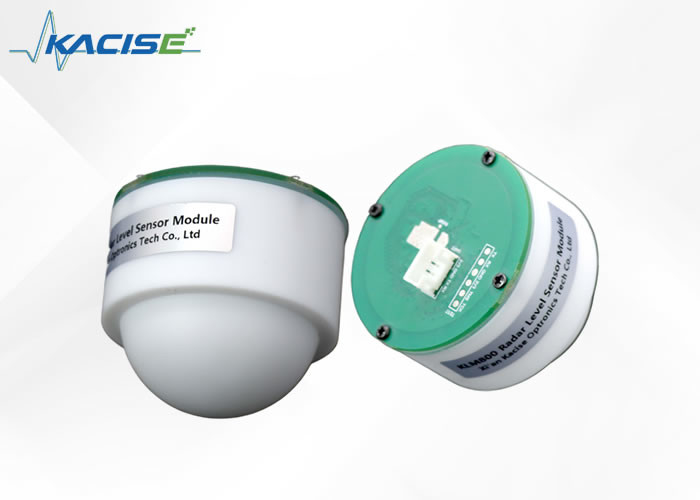

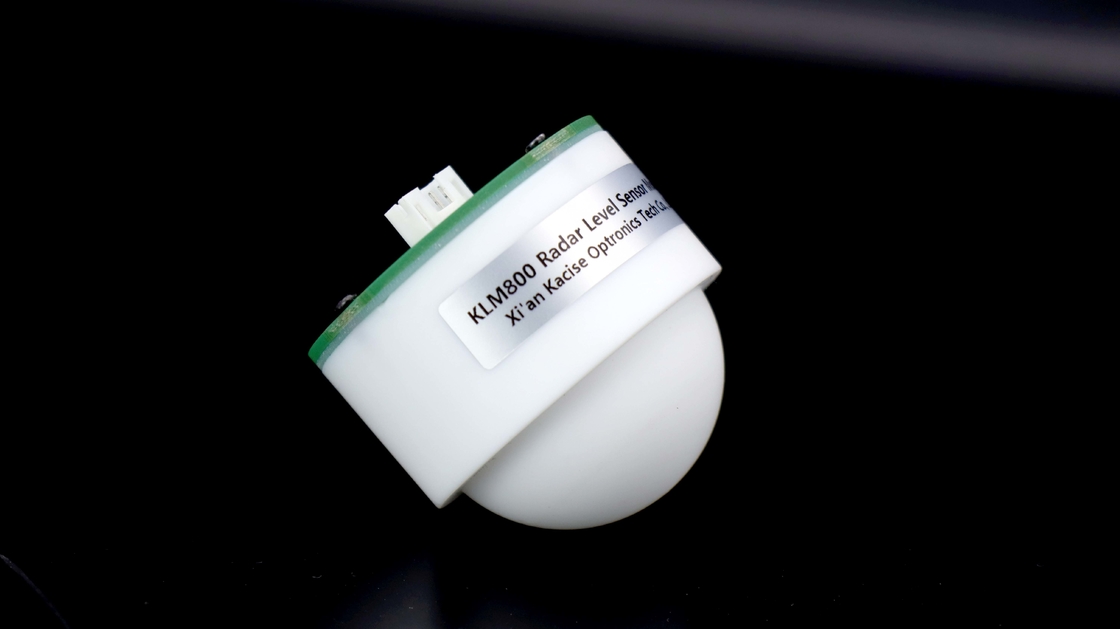

12V 30MA ρεύμα λειτουργίας Ραδαρικού αισθητήρα επιπέδου για ακριβή μέτρηση επιπέδου

Περιγραφή του προϊόντος:

Το στοιχείο του ραντάρ χιλιοστών κυμάτων αποτελείται κυρίως από τρία μέρη: την μονάδα ραδιοσυχνοτήτων, την μονάδα επεξεργασίας και την κεραία της εκτυπωμένης πλακέτας.Αυτό το είδος ραντάρ μπορεί να εντοπίσει στόχους διεισδύοντας μέσα από διάφορα εμπόδια όπως το φωςΟ ανιχνευτής μπορεί να χρησιμοποιηθεί για την ανίχνευση της βροχής, της σκόνης, της ομίχλης και του παγετού, καθιστώντας τον αξιόπιστο αισθητήρα που λειτουργεί όλη την ημέρα.

Το ραντάρ μετρητή επιπέδου προϊόντος είναι μια εξέλιξη που βασίζεται στο ραντάρ χιλιοστών κυμάτων, το οποίο μπορεί να μετρήσει το ύψος της κεραίας του ραντάρ από το επίπεδο του υγρού.Αυτός ο τύπος ραντάρ χρησιμοποιείται συνήθως για τη μέτρηση υδάτινων πόρων όπως ποτάμια και δεξαμενές, επίπεδα δεξαμενής και επίπεδα νερού.

• Η ενότητα εντοπισμού ραντάρ χρησιμοποιεί ένα τσιπ υψηλής συχνότητας 80G και μπορεί να υποστηρίξει την εντοπισμό σε διαφορετικές συνθήκες εργασίας, όπως στερεή κατάσταση και υγρό.
• Η κεραία με τη διαμόρφωση φακού μπορεί να προσαρμοστεί σε διαφορετικά περιβάλλοντα.
• Το στοιχείο αυτό του ραντάρ χρησιμοποιείται ευρέως στη μηχανική διατήρησης του νερού, στα εργοστάσια επεξεργασίας λυμάτων, στα εργοστάσια πετρελαϊκής χημικής και σε άλλες βιομηχανίες.

Εφαρμογές:

● Έρευνα για τη διατήρηση των υδάτων των ποταμών, των δεξαμενών και άλλων περιοχών

● Μέτρηση του επιπέδου της δεξαμενής και του επιπέδου νερού

● Πρόγραμμα διατήρησης του νερού

● Σχέδιο επεξεργασίας λυμάτων

● Εργοστάσιο πετρελαϊκών χημικών

3. να επιλέξετε την λιγότερο ασταθή τοποθεσία της μονάδας εγκατάστασης (προσπαθήστε να μην εγκαταστήσετε στην πύλη έγχυσης και την έξοδο κυματισμού είναι μεγάλη, η κυματισμός, η μεγαλύτερη ακρίβεια της μέτρησης,το χειρότερο).

4Διάγραμμα εγκατάστασης

Εγγύηση εντός του πεδίου της δέσμης χωρίς περισπασμούς, όπως όχθη ποταμού.

Σημειώσεις

Η εγκατάσταση της μονάδας πρέπει να διατηρείται σταθερή όσο το δυνατόν περισσότερο, να αποφεύγεται η αναταραχή της μονάδας, το περιβάλλον γύρω να ανοίγει όσο το δυνατόν περισσότερο.

1Η απόσταση μεταξύ της μονάδας και της επιφάνειας του νερού είναι μεγαλύτερη από 30 cm για να εξασφαλίζεται ότι το μπροστινό πρόσωπο της μονάδας (επίπεδο κεραίας) είναι παράλληλο με το επίπεδο του υγρού μέτρησης.

2Η απόσταση μεταξύ της μονάδας και της άκρης της δεξαμενής, της άκρης της δεξαμενής, της άκρης του φράγματος ποταμού και της άκρης της δεξαμενής είναι μεγαλύτερη από 0,5 μέτρα.

3. να επιλέξετε την λιγότερο ασταθή τοποθεσία της μονάδας εγκατάστασης (προσπαθήστε να μην εγκαταστήσετε στην πύλη εισαγωγής και την έξοδο κυματισμού είναι μεγάλη, η κυματισμός, η μεγαλύτερη ακρίβεια της μέτρησης,Όσο χειρότερα))

Πρωτόκολλο επικοινωνίας κατά σειρά

Για παράδειγμα, τα δεδομένα που αποστέλλονται είναι FF 2A 4B 90 42 47, όπου FF είναι η κεφαλίδα του πλαισίου, τα μεσαία 4 bytes "2A 4B 90 42" είναι οι πληροφορίες απόστασης,και το τέλος του μεγέθους ορίζει τις πραγματικές πληροφορίες του σε 42 90 4B 2A (εικδών κυμαινόμενου σημείου τύπου), το οποίο μετατρέπεται σε δεκαδικά 72,1468 cm.

Το 47 είναι ένα σύνολο ελέγχου, ο υπολογισμός του είναι ο εξής:

Πρώτος για να μετατρέψετε την απόσταση πλωτής στροφής 72.1468 uint32_t ακέραιο (4 bytes) σε 72, σε χαμηλό επίπεδο σε δύο bytes 0 (HEX 0), χαμηλό 72 (HEX 48) ως το checksum ως χαμηλό frame head,υψηλό + ακέραιο + ακέραιο για να πάρετε χαμηλά 8 bits, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Προσθήκη: SScom δοκιμαστική λειτουργία

Μπορεί να δοκιμαστεί χρησιμοποιώντας μια σειριακή θύρα για βοήθεια (χειριστή SScom):

1. Χρησιμοποιήστε την USB ενότητα σειριακής θύρας που συνδέεται με τον υπολογιστή USB διεπαφή, ανοιχτό SSCOM σειριακό λογισμικό εντοπισμού λάθους, επιλογή

Η σωστή πύλη;

2.Αποστολή της AT + TLVS = 1 n, για να μετατρέψει την σειρά εξόδου, σύμφωνα με την αποστολή της εντολής

"AT + START n"·

3Η χορδής εξόδου

Σημείωση: ο προεπιλεγμένος ρυθμός baud στο 960. Εάν ανοίξετε μια χορδή χωρίς δεξιά πλευρά του SSCOM, κάντε κλικ στην επέκταση στα δεξιά του "Save Parameters" για να την εμφανίσετε.

Σημειώσεις:

Στην κατάσταση λειτουργίας του MCU, για να ρυθμίσετε, πρώτα στείλτε την εντολή επαναφοράς (διακόψτε τη δουλειά), προσαρμόστε την εντολή εισόδου, στη συνέχεια στείλτε την εντολή επαναφοράς (κάντε την ρύθμιση αποτελεσματική),και να στείλετε την εντολή εκκίνησης.

Το πρωτόκολλο επικοινωνίας MODBUS RTU

1Οδηγίες εγκατάστασης: κωδικός λειτουργίας 0 x10

(1) ΡΒάλτε τις εργοστασιακές ρυθμίσεις

Διάταξη αίτησης:

Ορισμός δεδομένων: 0 για την αποκατάσταση των εργοστασιακών ρυθμίσεων, 1 για την επανεκκίνηση του προγράμματος.

Δεδομένα απάντησης:

Παραδείγματα:

Ζήτηση: 7f 10 10 00 00 02 00 00 9 e 33 01

Απάντηση: 7f 10 10 00 0 f 17 01

Όπου το τμήμα δεδομένων 00 00 σημαίνει επαναφορά των εργοστασιακών ρυθμίσεων.

(2) Από τη διεύθυνση του μηχανήματος

Διάταξη αίτησης:

Ορισμός δεδομένων: εύρος τιμών 1--247.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτηση: 7F 10 20 01 00 01 02 00 01 6E 21

Απάντηση: 7f 10 20 01 00 01 51 D7

Το τμήμα δεδομένων 00 01 υποδεικνύει ότι η διεύθυνση slave έχει οριστεί σε 1.

(3)Περίοδος μέτρησης

Διάταξη αίτησης:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι Float data, η μονάδα είναι μέτρα, η τιμή μήκους δεδομένων είναι 4 bytes, η μορφή δεδομένων είναι χαμηλά 16 bits δεδομένων στο εμπρός, υψηλά 16 bits δεδομένων στο πίσω μέρος.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτηση: 7 46 00 02 04 f 10 20 00 00 41 30 έως 40 19

Re: 7F 10 20 46 00 02 Α1 C3

00 00 41 30 στο οποίο περιλαμβάνεται το τμήμα δεδομένων των δεδομένων με κυμαινόμενη τιμή που είναι 11 μέτρα.

(4)Μετρήστε το χρονικό διάστημα

Διάταξη αίτησης:

Ορισμός δεδομένων: ορίστε το χρονικό διάστημα συλλογής δεδομένων μετρητή επιπέδου νερού, μονάδα ms, και η ελάχιστη τιμή είναι 100 ms.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτηση: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Απάντηση: 7F 10 20 2E 00 01 60 1E

Μεταξύ αυτών, το τμήμα δεδομένων 03 E8 μετατρέπεται σε δεκαδικό 1000, δηλαδή το διάστημα απόκτησης δεδομένων ορίζεται σε 1000 ms.

(5)Το ποσοστό επικοινωνίας

Διάταξη αίτησης:

Ορισμός δεδομένων: Δυνατότητα επικοινωνίας 4800,9600,19200.

Δεδομένα απάντησης:

Παραδείγματα:

Ζήτηση: 7f 10 20 00 02 01, 02, 25 80 B4 E2

Απάντηση: 7F 10 20 02 00 01 A1 D7

Το μέρος δεδομένων 28 80 σημαίνει ότι η ταχύτητα baud επικοινωνίας ορίζεται σε 9600.

2Οδηγία ερωτήματος: Κωδικός λειτουργίας 0x03

ΕπενδύσειςΑπό τη διεύθυνση μηχανής

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: εύρος τιμών 1--247.

Παραδείγματα:

Ζήτηση: 7f 03 01 00 20 01 D4 14

Απάντηση: 7f 03 02 0 01 51 8

Το τμήμα δεδομένων 00 01 σημαίνει ότι η διεύθυνση σκλάβου είναι 1.

(2)Δυνατότητα εμβέλειας

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι Float data, η μονάδα είναι μέτρα, η τιμή μήκους δεδομένων είναι 4 bytes, η μορφή δεδομένων είναι χαμηλά 16 bits δεδομένων στο εμπρός, υψηλά 16 bits δεδομένων στο πίσω μέρος.

Παραδείγματα:

Αίτηση: 7 46 f 03 20 00 00 02 24

Απάντηση: 7f 03 04 00 00 41 30 54, 70

Το μέρος δεδομένων 00 00 41 30 μετατρέπεται σε δεδομένα με πλωτή σχήμα, δηλαδή 11 μέτρα.

(3) Ποσοστό επικοινωνίας Baud

Διάταξη αίτησης:

Δεδομένα απάντησης:

Παραδείγματα:

Αίτηση: 7f 20 00 02 03 01 24 14

Επόμενο άρθρο

Το τμήμα δεδομένων 28 80 σημαίνει ότι η ταχύτητα επικοινωνίας είναι 9600.

(4)Μετρήστε το χρονικό διάστημα

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: ορίστε το χρονικό διάστημα συλλογής δεδομένων μετρητή επιπέδου νερού, μονάδα ms, και η ελάχιστη τιμή είναι 100 ms.

Παραδείγματα:

Αίτηση: 7F 03 20 2E 00 01 EF C3

Απάντηση: 7f 03 02 90 F0 03 E8

Μεταξύ αυτών, το τμήμα δεδομένων 03 E8 μετατράπηκε σε δεκαδικό 1000, γεγονός που δείχνει ότι το διάστημα απόκτησης δεδομένων ήταν 1000 ms.

(5) Αποτελέσματα μετρήσεων ερωτήσεων

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι δεδομένα τύπου Float, η μονάδα είναι μέτρα.Η σημασία του αποτελέσματος της μέτρησης συνδέεται με τον τύπο της μέτρησης, και η προεπιλογή είναι το επίπεδο του νερού.

Παραδείγματα:

Ζήτηση: 7 4 0 f a 48 0 0 f 00 02 e

Απάντηση: 7f 04 04 04 19 3 f 9 e 25 2 c

Το μέρος δεδομένων 04 19 3F 9E μετατρέπεται σε δεδομένα κυμαινόμενης στροφής που είναι 1,2345 μέτρα.

19049 e3f, σε ένα μέρος, με τη σωστή θέση.

(6)Εκδοχή ερωτήματος

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Τα δεδομένα είναι σε μορφή κωδικοποίησης BCD, 0x20 0x23 0x05 0x12, πράγμα που σημαίνει δεδομένα 20230512.

(7)Συσκευές αναζήτησης διεύθυνσης εκπομπής

Διάταξη αίτησης:

Δεδομένα απάντησης:

Ορισμός δεδομένων: 0x7F στα δεδομένα είναι η διεύθυνση 485 της συσκευής.
