ΟδιαχωρισμόςΜΕτήσιο επίπεδο ραντάρ διαίρεσηςΑισθητήρας
1.Εισαγωγή
1.1 Σύνοψη του προϊόντος

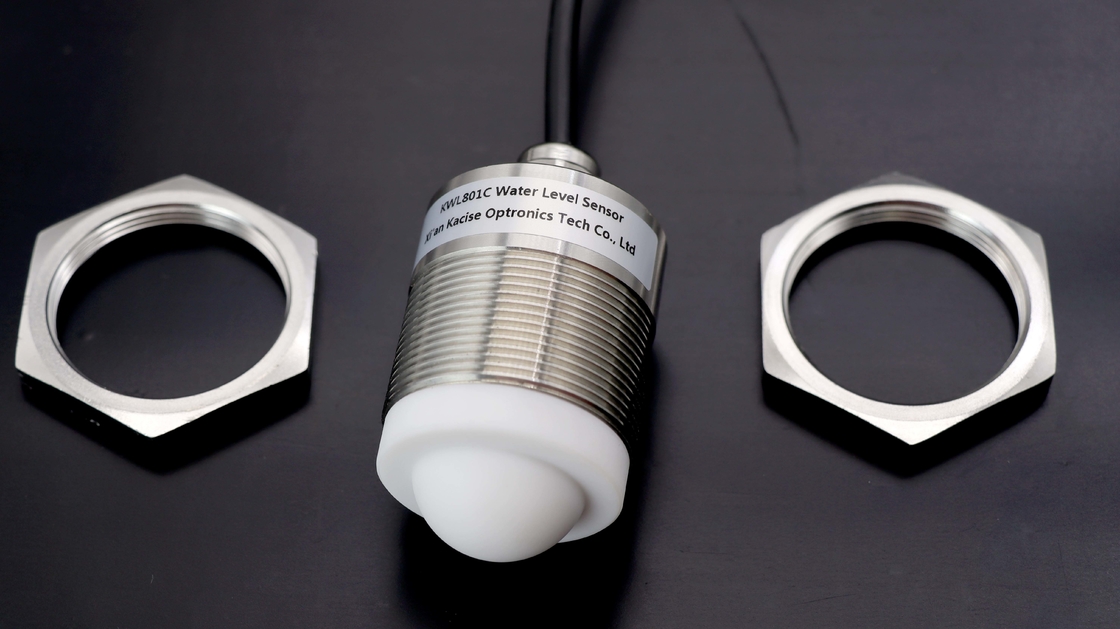

Ο αισθητήρας επιπέδου ραντάρ KWL801C συμμορφώνεται με τις τυποποιημένες προδιαγραφές που περιγράφονται στο εθνικό πρότυπο DB50/T 826-2017 για μετρητές επιπέδου.Το κεντρικό του συστατικό είναι σχεδιασμένο με πλήρως σφραγισμένη προστασία από το νερό IP68.
Το μέγιστο εύρος μέτρησης του προϊόντος εκτείνεται έως 40 μέτρα, με ελάχιστο τυφλό σημείο μικρότερο από 6 cm.
Λόγω της υψηλότερης συχνότητας και του ευρύτερου εύρους ζώνης, επιτυγχάνεται ανώτερη ακρίβεια.
1.2 Αρχή ανίχνευσης
Ο αισθητήρας επιπέδου ραντάρ βασίζεται στην αρχή της αντανάκλασης του πεδίου χρόνου (TDR).Όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος του παλμού του μετρητή επιπέδου ραντάρ αντανακλάται για να σχηματιστεί ηχώ επιστροφής στον πομπό πομπό κατά μήκος της ίδιας διαδρομής,και η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι σε άμεση αναλογία με τον χρόνο διάδοσης του παλμού., επομένως υπολογίζεται το ύψος του επιπέδου.
2.Ειδικότητα
- Βασισμένο στο αυτο-αναπτύχθηκε CMOS χιλιοστών κύματος RF τσιπ
- Πιο συμπαγή αρχιτεκτονική RF
- Μεγαλύτερη αναλογία σήματος/θόρυβου
- Μικρότερη νεκρή ζώνη
- Διάταξη 5GHz
- Μεγαλύτερη ανάλυση μετρήσεων και ακρίβεια μετρήσεων
- Λιγότερη επιρροή από τις παρεμβολές στο περιβάλλον εγκατάστασης
- Πιο βολική εγκατάσταση και
- Σύγχρονο σχεδιασμό ενσωματωμένης επίπεδης κεραίας
3Τεχνικές προδιαγραφές
| Σχήμα |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Συχνότητα μέτρησης |
80GHz |
| Επικοινωνία |
RS485 |
| Συχνότητα απόκτησης |
≥ 200 ms/ ρυθμιζόμενο |
| ρεύμα λειτουργίας |
12V/14mA |
| Ακριβότητα μέτρησης απόστασης |
±2 mm |
| Πρωτόκολλο επικοινωνίας |
Modbus/ πρωτόκολλο κειμένου |
| πλάτος δέσμης κεραίας |
±2,75° |
| Πρόσθετη τάση |
9 ~ 24V |
| Πεδίο μέτρησης |
0.2~40m
0.18~30m
0.1~15/20m
0.06~3/5/10m
|
| ρεύμα παλμού ραδιοκυμάτων |
100mA/20ms |
| Εργασιακή υγρασία |
0~95% |
| Τύπος νήματος |
Γ νήμα/ εξατομικευμένο |
| Θερμοκρασία λειτουργίας |
-40~75°C |
| Βαθμός αντοχής στο νερό |
Διάκριση IP68 |
| Καθαρό βάρος |
00,6 κιλά |
4Οδηγίες καλωδίωσης

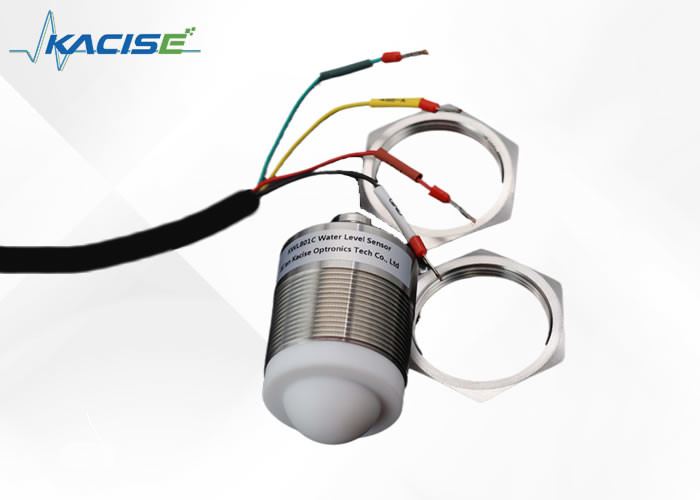

4.1 [έκδοση RS485] Οδηγίες καλωδίωσης
| Κόκκινη γραμμή |
Επικοινωνία VCC (9~24V) |
| Μαύρη γραμμή |
Εθνική Τράπεζα |
| Κίτρινη γραμμή |
485-Α |
| Πράσινη γραμμή |
485-Β |
4.2 [Εκδοχή δικτυακής θύρας RJ45] Οδηγίες καλωδίωσης
4.3 [έκδοση RS232] Οδηγίες καλωδίωσης
| Κόκκινη γραμμή |
12 (6~28V τροφοδοσία) |
| Μαύρη γραμμή |
Εθνική Τράπεζα |
| Κίτρινη γραμμή |
TX |
| Πράσινη γραμμή |
RX |
4.4 [Εκδοχή TTL] Οδηγίες καλωδίωσης
| Κόκκινη γραμμή |
ΚΑΚ |
| Μαύρη γραμμή |
Εθνική Τράπεζα |
| Κίτρινη γραμμή |
TX |
| Πράσινη γραμμή |
RX |
5.Διάσταση
6.Συχνές
1Ε: Μπορώ να βάλω το δικό μου λογότυπο στο προϊόν;
Α: Βεβαίως. Το λογότυπο μπορεί να τυπωθεί στο περίβλημα, και το όνομα της εταιρείας μπορεί να χαραχθεί στην πινακίδα.
2Ε: Τι γίνεται με τον έλεγχο ποιότητας;
Α: Όλα τα προϊόντα θα δοκιμαστούν 3 φορές πριν συσκευαστούν.
3Ερώτηση: Μπορώ να εκδώσω δοκιμαστική εντολή, 1 pc για παράδειγμα;
Α: Σίγουρα, η παραγγελία δοκιμής είναι αποδεκτή. Γενικά, έχουμε κοινά μοντέλα σε αποθέματα. Το δείγμα θα σταλεί εντός 1 εβδομάδας, μετά την παραλαβή της πληρωμής.
4Ε: Μπορείτε να σχεδιάσετε σύμφωνα με τις απαιτήσεις μου;
Α: Φυσικά, η ομάδα μας θα σχεδιάσει για εσάς, για να κάνει το μετρητή ροής γάλακτος μας να λειτουργεί τέλεια από την πλευρά σας.
