KDF1000 Μετρητής ροής με υπερηχητικό ντόπλερ με RS485/ModBus Output Διάστημα βάθους νερού 0,02-10m

1.Εισαγωγή

1.1 Αρχή μέτρησης

Το υπερηχητικό μετρητή ροής Doppler είναι ένας ξενιστής που συλλέγει την ταχύτητα ροής, το επίπεδο νερού και τη θερμοκρασία του υπερηχητικού μετρητή ροής Doppler μέσω RS485,και εισάγει διάφορες παραμέτρους καναλιών σύμφωνα με την πραγματική κατάσταση στο χώροΗ περιοχή ροής νερού S (m2) υπολογίζεται με τη χρήση των παραμέτρων του διαύλου και της συγκεντρωμένης στάθμης νερού H (m),και η στιγμιαία ροή (Q=V*S) υπολογίζεται πολλαπλασιάζοντας την περιοχή ροής νερού και την ταχύτητα ροής V (m/s), και η σωρευτική ροή υπολογίζεται πολλαπλασιάζοντας την ροή με τον σωρευτικό χρόνο.

Από αυτό μπορούμε να μάθουμε: Q=V*S

Αμέσως ροή * χρονική διαφορά = σωρευτική ροή

1.2 Σύνθεση

Η σειρά KDF1000 μετρών ροής είναι ένα προϊόν που μετρά την ταχύτητα και τη ροή του νερού σε φυσικά ύδατα, κανάλια ή αγωγούς.

Ο μετρητής ροής χωρίζεται σε δύο μέρη: τον αισθητήρα και τον ξενιστή, οι οποίοι συνδέονται με καλώδιο.

Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού σε κανάλια και ποτάμια, και το επίπεδο του νερού είναι περισσότερο από 20 εκατοστά υψηλότερο από την κορυφή του αισθητήρα.

Το επίπεδο του νερού πρέπει να είναι περισσότερο από 20 cm υψηλότερο από το πάνω μέρος του αισθητήρα και η εσωτερική διάμετρος του σωλήνα πρέπει να είναι ≥ 500 mm.

2Τεχνικές προδιαγραφές

3.Διαστάσεις

3.1 Εικόνα προϊόντος

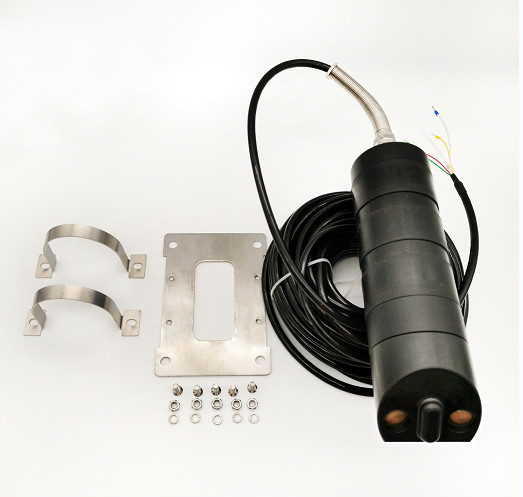

Φυσική εικόνα του αισθητήρα (συμπεριλαμβανομένων όλων των εξαρτημάτων)

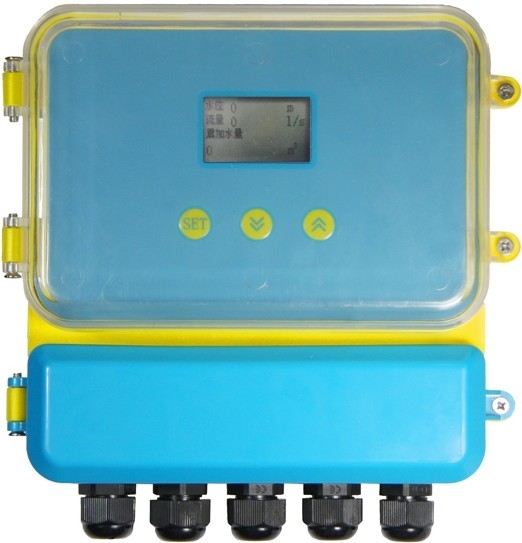

Υπερηχητική εικόνα του μετρητή ροής Doppler (οικοδεσπότης)

3.2 Μέγεθος δομής

4Οδηγίες εγκατάστασης

4.1 Σχέδιο συναρμολόγησης

Υπάρχουν τέσσερις πλάκες στερέωσης στα εξαρτήματα του εργοστασίου. Παρακαλούμε δείτε το σχήμα. Μετά την στερέωση, μπορεί να εγκατασταθεί στο κουτί οργάνων ή στο ξύλινο πάτωμα.

4.2 Καλωδίωση

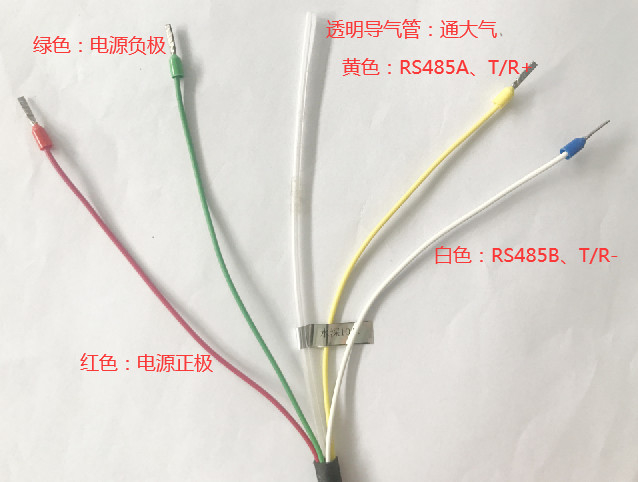

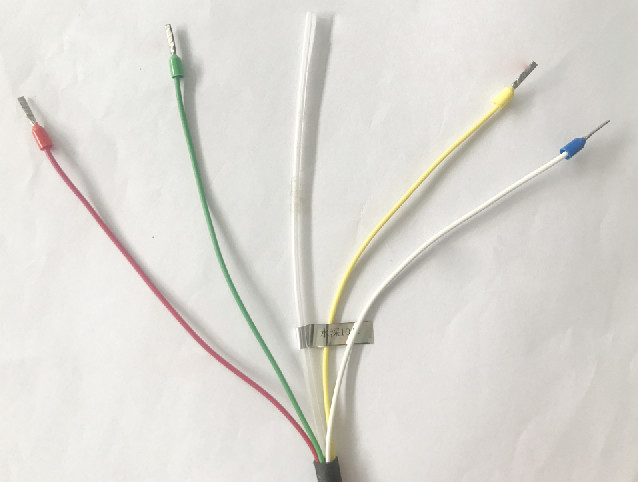

Υπερήχθη μέτρο ροής Doppler και διάγραμμα σύνδεσης υποδοχής
