1.Εισαγωγή
1.1 Αρχή μέτρησης
Το υπερηχητικό μετρητή ροής Doppler είναι ένας ξενιστής που συλλέγει την ταχύτητα ροής, το επίπεδο νερού και τη θερμοκρασία του υπερηχητικού μετρητή ροής Doppler μέσω RS485,και εισάγει διάφορες παραμέτρους καναλιών σύμφωνα με την πραγματική κατάσταση στο χώροΗ περιοχή ροής νερού S (m2) υπολογίζεται με τη χρήση των παραμέτρων του διαύλου και της συγκεντρωμένης στάθμης νερού H (m),και η στιγμιαία ροή (Q=V*S) υπολογίζεται πολλαπλασιάζοντας την περιοχή ροής νερού και την ταχύτητα ροής V (m/s), και η σωρευτική ροή υπολογίζεται πολλαπλασιάζοντας την ροή με τον σωρευτικό χρόνο.
Από αυτό μπορούμε να μάθουμε: Q=V*S
Αμέσως ροή * χρονική διαφορά = σωρευτική ροή
1.2 Σύνθεση
Η σειρά KDF1000 μετρών ροής είναι ένα προϊόν που μετρά την ταχύτητα και τη ροή του νερού σε φυσικά ύδατα, κανάλια ή αγωγούς.
Ο μετρητής ροής χωρίζεται σε δύο μέρη: τον αισθητήρα και τον ξενιστή, οι οποίοι συνδέονται με καλώδιο.
Μπορεί να μετρήσει την ταχύτητα και τη ροή του νερού σε κανάλια και ποτάμια, και το επίπεδο του νερού είναι περισσότερο από 20 εκατοστά υψηλότερο από την κορυφή του αισθητήρα.
Το επίπεδο του νερού πρέπει να είναι περισσότερο από 20 cm υψηλότερο από το πάνω μέρος του αισθητήρα και η εσωτερική διάμετρος του σωλήνα πρέπει να είναι ≥ 500 mm.
2Τεχνικές προδιαγραφές
| Ηλεκτρική τροφοδοσία |
Πεδίο τροφοδοσίας: 10,8VDC ̇ 26,4VDC.
RS485 12V κατανάλωση ισχύος: 88mA±1mA (περίπου 1,06W)
RS485 24V κατανάλωση ισχύος: 52mA±1mA (περίπου 1,25W)
RS485+4 ̇20mA 12V κατανάλωση ισχύος: 110 mA±1mA (περίπου 1,32W)
RS485+4·20mA 24V κατανάλωση ισχύος: 24V παροχή ισχύος χωρίς έξοδο mA
|
| Χαρακτηριστικά παραγωγής |
Πρότυπο πρωτόκολλο RS485/ModBus, 4~20mA (παρακαθορισμένη από το εργοστάσιο χωρίς) |
| Δυναμικότητα μέτρησης |
Περιοχή ροής: 1L/s~99999.99m3/h.
Περιοχή βάθους νερού: 0,02~3m, 0,02~10m (παρακαλούμε επιβεβαιώστε το μέγιστο βάθος νερού πριν παραγγείλετε)
Διασύνδεση οθόνης 1: επίπεδο νερού, στιγμιαία ροή, σωρευτική ροή.
Διασύνδεση εμφάνισης 2: επίπεδο νερού, ρυθμός ροής, περιοχή της εγκάρσιας τομής, θερμοκρασία
Ανάλυση ροής: 0,0001L/s.
|
| Φυσικές ιδιότητες |
Υλικό διαχωρισμένου κελύφους: ABS, υλικό αισθητήρα: POM.
Επίπεδο προστασίας αισθητήρων: IP68;
Επίπεδο προστασίας του πομπού: IP65.
Καλώδιο μεταξύ αισθητήρα: καλώδιο προστασίας 4 πυρήνων με αέρας αγωγού, εργοστασιακό προεπιλεγμένο μήκος 10 μέτρα, διάμετρο καλωδίου 8 mm (άλλα μήκη καλωδίου πρέπει να προσαρμοστούν).
|
| Περιβάλλον εργασίας |
Θερμοκρασία λειτουργίας: 0°60°C (κατάσταση μη κατάψυξης) ·
Θερμοκρασία αποθήκευσης: -20°80°C·
|
3.Διαστάσεις
3.1 Εικόνα προϊόντος

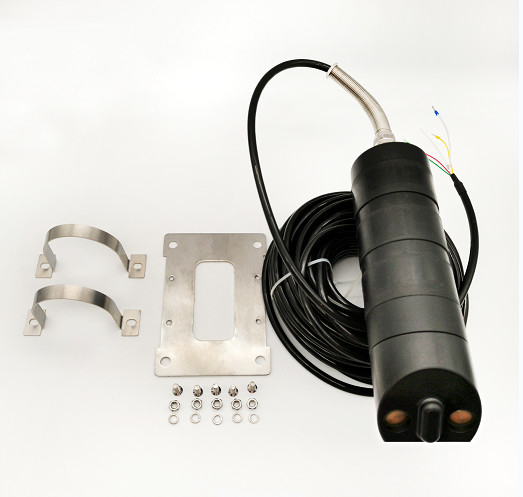

Φυσική εικόνα του αισθητήρα (συμπεριλαμβανομένων όλων των εξαρτημάτων)

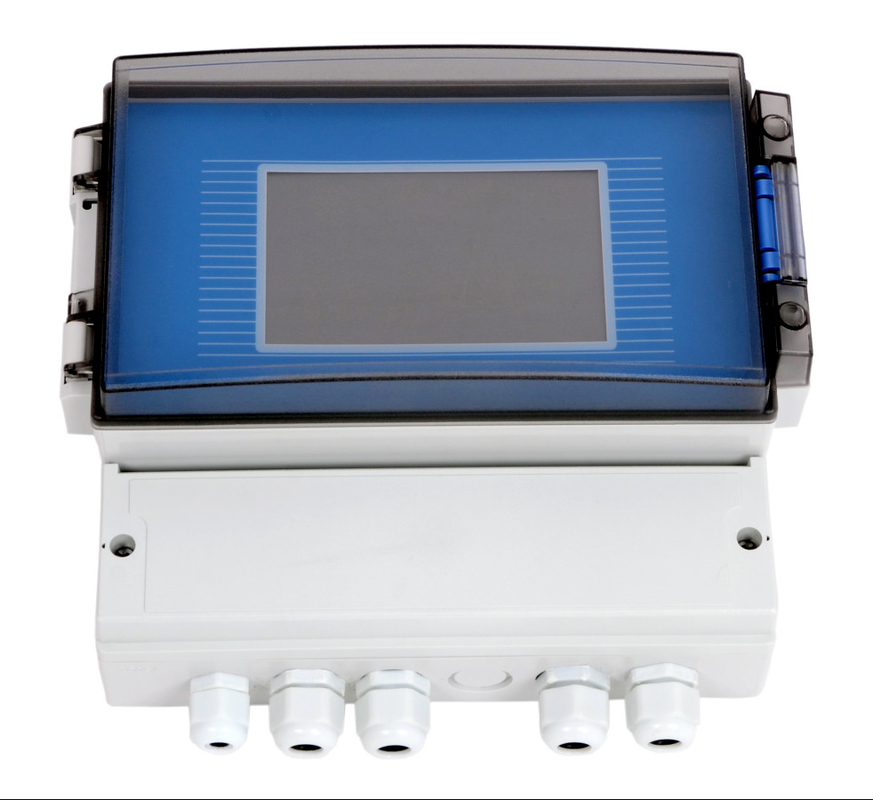

Υπερηχητική εικόνα του μετρητή ροής Doppler (οικοδεσπότης)
3.2 Μέγεθος δομής
4Οδηγίες εγκατάστασης
4.1 Σχέδιο συναρμολόγησης
Υπάρχουν τέσσερις πλάκες στερέωσης στα εξαρτήματα του εργοστασίου. Παρακαλούμε δείτε το σχήμα. Μετά την στερέωση, μπορεί να εγκατασταθεί στο κουτί οργάνων ή στο ξύλινο πάτωμα.
| Κατάλογος εξαρτημάτων εργοστασιακών μετρητών ροής υπερήχων Ντόπλερ |
| - Όχι, όχι. |
Ονομασία |
Πρότυπο/προδιαγραφή |
ποσότητα |
| 1 |
Υπερήχθη Δοπλερ μέτρηση ροής ξενιστής |
|
1 |
| 2 |
Αισθητήρας υπερηχητικού μετρητή ροής Doppler |
|
1 |
| 3 |
(συμπεριλαμβανομένων των εξαρτημάτων εργοστασίου αισθητήρων) |
|
1 |
| 4 |
Πίνακας βάσης τοποθέτησης |
M6*16 |
4 |
| 5 |
Μηχανικές βίδες με επίπεδα κεφάλια |
|
2 |
| 6 |
Κρεμάστρες |
|
4 |
| 7 |
Συσκευές για τοποθέτηση σφραγίδων |
M4*12 |
4 |
| 8 |
Στροφές με διασταύρωση στρογγυλής κεφαλής |
M4*25 |
4 |
4.2 Καλωδίωση
Υπερήχθη μέτρο ροής Doppler και διάγραμμα σύνδεσης υποδοχής
