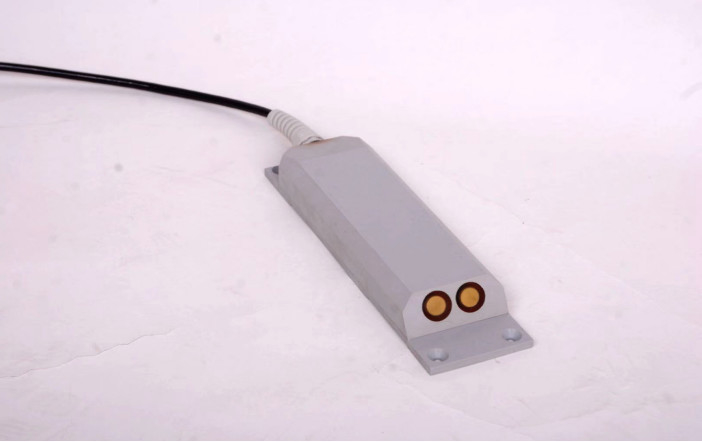

KDF1200 Φορητό μετρητή ροής Doppler 1mm/s Ανάλυση 7.2V15V Πεδίο ροής 0.02m/s5.00m/s

1.Εισαγωγή

Αρχή του μετρητή ροής Doppler: Όταν η πηγή ήχου υπερήχων και ο παρατηρητής κινούνται μεταξύ τους, η συχνότητα που λαμβάνει ο παρατηρητής θα είναι διαφορετική από τη συχνότητα της πηγής ήχου υπερήχων. Επομένως, μικρά σωματίδια και μικρές φυσαλίδες που κινούνται με το νερό σε σχέση με τον μορφοτροπέα υπερήχων θα αλλάξουν επίσης τη συχνότητα λήψης του μορφοτροπέα και θα αυξηθούν με την αύξηση της ταχύτητας ανασταλτικής κίνησης στο νερό. Έτσι μετράται η μετατόπιση συχνότητας Doppler και ο ρυθμός ροής του νερού στο σημείο που βρίσκεται ο μετρητής ρεύματος Doppler μετριέται επίσης. Πολλαπλασιάστε το με την περιοχή διατομής του καναλιού για να λάβετε τις πληροφορίες ροής.

Χρησιμοποιείται κυρίως σε ανοιχτά κανάλια άρδευσης, δημοτικούς σωλήνες αποχέτευσης, υδρολογικές λεκάνες και άλλες περιπτώσεις. Είναι ιδιαίτερα κατάλληλο για περιπτώσεις χαμηλής στάθμης νερού και μπορεί να λειτουργήσει όταν η στάθμη του νερού υπερβαίνει τα 15 cm. Σε κανονικούς σωλήνες και κανάλια, το βάθος του νερού μετριέται από τον αισθητήρα πίεσης στο μετρητή ροής και ο ρυθμός ροής μετράται από τον αισθητήρα υπερήχων για τον υπολογισμό του ρυθμού ροής.

Επειδή η μέτρηση του ρυθμού ροής Doppler απαιτεί την ταχύτητα διάδοσης του ήχου στο νερό και η ταχύτητα διάδοσης του ήχου στο νερό σχετίζεται στενά με τη θερμοκρασία του νερού, ένας αισθητήρας θερμοκρασίας είναι ενσωματωμένος για μέτρηση θερμοκρασίας και στη συνέχεια διορθώνεται η ταχύτητα του ήχου.

Η μέτρηση βάθους στάθμης υγρού χρησιμοποιεί έναν αισθητήρα πίεσης για τη μέτρηση της απόστασης από τον αισθητήρα ροής στην επιφάνεια του υγρού.

Η φορητή συσκευή αποθηκεύει τραπεζοειδή, ορθογώνια, κυκλικά και άλλα μοντέλα προφίλ καναλιών, τα οποία μπορούν εύκολα να υπολογίσουν τον ρυθμό ροής των κοινών καναλιών.

2.Χαρακτηριστικό

• Υιοθετείται το πρωτόκολλο επικοινωνίας Modbus και ο δίαυλος RS485 χρησιμοποιείται για την επικοινωνία με τη συσκευή χειρός.
• Ο υποβρύχιος εξοπλισμός αισθητήρων είναι εύκολος στην εγκατάσταση. Υπάρχει μια μεταλλική συσκευή στερέωσης βάσης, η οποία είναι εύκολη στην εγκατάσταση.
• Ο εξοπλισμός είναι όλος ηλεκτρονικά σχεδιασμένος, με ευρεία τροφοδοσία τάσης, χαμηλή κατανάλωση ρεύματος και χωρίς μηχανικά μέρη. Έχει τα πλεονεκτήματα της ακριβούς και σταθερής μέτρησης, της υψηλής αξιοπιστίας και της ισχυρής κατά των παρεμβολών.
• Μεγάλη γκάμα εφαρμογών. Μπορεί να χρησιμοποιηθεί σε διάφορα υδάτινα περιβάλλοντα από το νερό της βρύσης μέχρι το νερό του Κίτρινου Ποταμού.
• Το κέλυφος είναι κατασκευασμένο από πλαστικό PVC, το οποίο μπορεί να αδιαβροχοποιήσει και να σφραγίσει αποτελεσματικά
• Εσωτερικά τροφοδοτείται από επαναφορτιζόμενη μπαταρία 12V

3.Τεχνικές Προδιαγραφές

4.Εισαγωγή στις λειτουργίες και τα κουμπιά του οργάνου

4.1 Θέση υποδοχής κελύφους κεντρικού υπολογιστή και εισαγωγή λειτουργίας

Η συσκευή χειρός έχει δύο υποδοχές, η μία είναι πρίζα τριών πυρήνων για την τροφοδοσία της εσωτερικής επαναφορτιζόμενης μπαταρίας. Η άλλη είναι μια πρίζα πέντε πυρήνων για τη σύνδεση του υποβρύχιου μετρητή ρεύματος Doppler.

Υποδοχή RS232: Η τυπική υποδοχή σειριακής θύρας DB9 στο κάτω μέρος της φορητής συσκευής χρησιμοποιείται για επικοινωνία με τον υπολογιστή.

Οθόνη προβολής κεντρικού υπολογιστή: Το ορθογώνιο πλαίσιο στο επάνω μισό της φορητής συσκευής είναι η οθόνη προβολής, όπου εμφανίζονται τα δεδομένα και οι διεπαφές λειτουργίας.

Πίνακας λειτουργίας κεντρικού υπολογιστή: Το κάτω μισό του κεντρικού υπολογιστή είναι ο πίνακας λειτουργίας για τον χειρισμό και τον έλεγχο του οργάνου από τους χρήστες.

4.2 Βασική εισαγωγή

Αυτό το όργανο έχει συνολικά έξι τύπους πλήκτρων λειτουργίας, όπως φαίνεται παρακάτω:

1. Πλήκτρο ενεργοποίησης/απενεργοποίησης I/O: Όταν η λειτουργία ενεργοποίησης, I/O είναι το πλήκτρο ενεργοποίησης/απενεργοποίησης, πατήστε και κρατήστε πατημένο για 3 δευτερόλεπτα, αφήστε το και θα ενεργοποιηθεί.

Κατά τον τερματισμό της λειτουργίας, πρέπει να επιστρέψετε στην αρχική κύρια διεπαφή, να πατήσετε και να κρατήσετε πατημένο για 3 δευτερόλεπτα, να το αφήσετε, να σβήσει η οθόνη LCD και να επιβεβαιώσετε τον τερματισμό.

2.▲ και ▼: μπορούν να χρησιμοποιηθούν για χρόνο δειγματοληψίας εργασίας, χρόνο διαστήματος εργασίας, είσοδο παραμέτρων, κίνηση προς τα πάνω και προς τα κάτω κ.λπ.

3. Κλειδί επιστροφής ESC: μπορεί να επιστρέψει στην προηγούμενη διεπαφή του συστήματος.

4. Κλειδί επιβεβαίωσης ENTER: επιβεβαιώστε ή αποθηκεύστε τις παραμέτρους εισαγωγής.

5. Αριθμητικά πλήκτρα: υπάρχουν δέκα αριθμητικά πλήκτρα 0, 1, 2, 4, 5, 6, 7, 8, 9, τα οποία χρησιμοποιούνται για διάφορες ψηφιακές ρυθμίσεις.

6. Διαγραφή κλειδιού Κλειδί DEL: διαγραφή ορισμένων δεδομένων.

5.Σύνδεση οργάνου

1. Χρησιμοποιήστε εναλλασσόμενο ρεύμα (πρώτη χρήση): αφαιρέστε το αξεσουάρ φορτιστή μπαταρίας

Εισαγάγετε το βύσμα DC στην υποδοχή φόρτισης (βύσμα τριών ακίδων) στη συσκευή χειρός και το βύσμα AC στο άλλο άκρο στην υποδοχή AC 220V. Κατά τη διαδικασία φόρτισης, συνιστάται η απενεργοποίηση της συσκευής χειρός. Παρατηρήστε την ένδειξη LED στον φορτιστή για να δείτε εάν είναι πλήρως φορτισμένος. Αφού φορτιστεί πλήρως, η ένδειξη του φορτιστή γίνεται πράσινη.

Σημείωση: Συνιστάται η χρήση του αφού φορτιστεί πλήρως για πρώτη φορά.

2. Πριν χρησιμοποιήσετε το όργανο, ο αισθητήρας ροής πρέπει να συνδεθεί με τη συσκευή χειρός νερού για να σχηματιστεί ένα πλήρες σύστημα. Αφού τοποθετηθεί ο μετρητής ροής στο νερό μέτρησης, το βύσμα πέντε πυρήνων στο ένα άκρο του καλωδίου εισάγεται στην πρίζα πέντε πυρήνων της μονάδας χειρός. Το όργανο μπορεί να λειτουργήσει σωστά μόνο αφού εισαχθεί και σφίξει.

6.Οδηγίες λειτουργίας

6.1 Ενεργοποίηση και απενεργοποίηση

Κατά τη λειτουργία ενεργοποίησης, το πλήκτρο I/O είναι το πλήκτρο ενεργοποίησης/απενεργοποίησης. Πατήστε και κρατήστε πατημένο το πλήκτρο I/O για 5 δευτερόλεπτα και αφήστε το να ενεργοποιηθεί. Κατά τη λειτουργία απενεργοποίησης, πρέπει να επιστρέψετε στην αρχική κύρια διεπαφή, να πατήσετε και να κρατήσετε πατημένο το πλήκτρο I/O για 5 δευτερόλεπτα, να το αφήσετε, η οθόνη LCD σβήνει και η απενεργοποίηση επιβεβαιώνεται.

Μετά την ενεργοποίηση, εμφανίζεται το λογότυπο της εταιρείας και το μοντέλο του προϊόντος. Πατήστε ξανά το πλήκτρο ENTER για να εμφανιστεί η ακόλουθη κύρια διεπαφή

Στο κύριο μενού διεπαφής, χωρίζεται σε τρεις τύπους λειτουργιών: ρύθμιση, συλλογή, ερώτημα.

6.2 Λειτουργία ρύθμισης παραμέτρων

Στο κύριο μενού, επιλέξτε 1 για να εισαγάγετε τη ρύθμιση παραμέτρων για να εισέλθετε στη διεπαφή ρύθμισης παραμέτρων. Ως εξής:

1. Ρύθμιση ώρας

Μπορείτε να ρυθμίσετε την ώρα εισάγοντας έτος, μήνα, ημέρα, ώρα, λεπτό και δευτερόλεπτο. Η συσκευή διαθέτει αποκλειστική μπαταρία κουμπιού για το ρολόι σε πραγματικό χρόνο. Όταν η συσκευή είναι απενεργοποιημένη, το έτος, ο μήνας, η ημέρα, η ώρα, το λεπτό και το δευτερόλεπτο συνεχίζουν να εκτελούνται. Γενικά, δεν χρειάζεται να το επαναφέρετε.

2. Ορίστε το σημείο μηδέν

Ο πελάτης μπορεί να ορίσει το σημείο εκκίνησης του μηδενικού ρυθμού ροής, όπως τα πραγματικά δεδομένα μέτρησης του οργάνου μέτρησης είναι 0,02 cm/s. Εάν ο χρήστης θέλει να χρησιμοποιήσει αυτόν τον ρυθμό ροής ως μηδενικό ρυθμό ροής, μπορεί να εισαγάγει 0,02 cm/s σε αυτή τη διεπαφή. Ο ρυθμός ροής μπορεί να υπολογιστεί από 0,02 cm/s. Γενικά, μπορεί να ρυθμιστεί στο 0.

3. Αποζημίωση σε επίπεδο υγρού

Στην πραγματική χρήση, η θέση εγκατάστασης του ροόμετρου Doppler δεν είναι απαραίτητα στο κάτω μέρος του καναλιού, αλλά σε μια θέση που μπορεί να αντιπροσωπεύει τη συνολική παροχή του καναλιού. Για παράδειγμα, εάν έχει εγκατασταθεί 30 cm από τον πυθμένα του καναλιού, το βάθος νερού που μετράται στο ροόμετρο Doppler είναι στην πραγματικότητα η απόσταση από την επιφάνεια του νερού έως τη θέση εγκατάστασης. Επομένως, είναι απαραίτητο να εισαγάγετε την τιμή αντιστάθμισης επιπέδου υγρού. Εάν το σημείο εγκατάστασης απέχει 30 cm από τον πυθμένα του καναλιού, πρέπει να εισαχθούν 0,3 μέτρα στην αντιστάθμιση στάθμης υγρού. Όταν η συσκευή χειρός υπολογίζει το πραγματικό βάθος του καναλιού, προσθέτει την τιμή βάθους νερού που μετράται από το ροόμετρο Doppler στην τιμή αντιστάθμισης στάθμης υγρού για να ληφθεί το πραγματικό βάθος του καναλιού.

4.Επιλογή καναλιού

Είναι ορθογώνια, τραπεζοειδής και κυκλική αντίστοιχα. Μπορείτε να εισαγάγετε την αντίστοιχη διεπαφή για να ορίσετε τις αντίστοιχες παραμέτρους.

5. Ρύθμιση διεύθυνσης

Κατά τη μέτρηση των ρυθμών ροής σε διαφορετικές τοποθεσίες, οι χρήστες μπορούν να ορίσουν αντίστοιχους αριθμούς για διαφορετικές τοποθεσίες. Κατά την αποθήκευση δεδομένων, οι αριθμοί αποθηκεύονται μαζί με τα δεδομένα για μετέπειτα αναγνώριση και παρατήρηση.

6. Διάστημα δειγματοληψίας

Το διάστημα εργασίας μεταξύ κάθε δύο μετρήσεων του μετρητή ροής μπορεί να ρυθμιστεί. (Αυτή η ρύθμιση είναι για να μειώσει την κατανάλωση ενέργειας της συσκευής)

6.3 Λειτουργία μέτρησης και εμφάνισης δεδομένων

Στο κύριο μενού, επιλέξτε 3 για να εισέλθετε στη διεπαφή ρύθμισης παραμέτρων. Όπως φαίνεται παρακάτω

Σε αυτή τη διεπαφή, ο τρέχων ρυθμός ροής και ο ρυθμός ροής μπορούν να αλλάξουν. Για αποθήκευση, πατήστε το πλήκτρο Enter για να αποθηκεύσετε την τρέχουσα ώρα, σταθμό, ρυθμό ροής, στάθμη υγρού, στιγμιαία ροή και αθροιστική ροή στη μνήμη.

6.4 Καταγραφή λειτουργίας ερωτήματος

Κάτω από το κύριο μενού, επιλέξτε 3 για να εισέλθετε στη διεπαφή ρύθμισης παραμέτρων. Ως εξής:

1. Επιλέξτε 1 διεπαφή ερωτήματος, εισαγάγετε τα δεδομένα ερωτήματος, μπορείτε να προβάλετε τα ιστορικά αποθηκευμένα δεδομένα, συμπεριλαμβανομένου του αριθμού τοποθεσίας, του χρόνου αποθήκευσης, του ρυθμού ροής, του επιπέδου υγρού, της δεύτερης ροής, της αθροιστικής ροής, πατήστε ESC για έξοδο.

2. Επιλέξτε 2 διαγραφή δεδομένων διεπαφής ερωτήματος για να εισέλθετε στη διεπαφή διαγραφής δεδομένων, πατήστε Enter για διαγραφή όλων των δεδομένων ιστορικού και δεν είναι δυνατή η επαναφορά τους, πατήστε ESC για έξοδο.

Κατά τη διαγραφή δεδομένων, λόγω του μεγάλου όγκου των 32M byte δεδομένων, χρειάζονται αρκετά λεπτά. Μην κλείσετε αυτήν τη στιγμή. Η διεπαφή θα σας ζητήσει ως εξής:

Όταν τα δεδομένα διαγράφονται, η διεπαφή διαγράφεται

3. Εισαγάγετε τον υπολογιστή μετάδοσης δεδομένων. Όταν η φορητή συσκευή είναι συνδεδεμένη στον υπολογιστή μέσω της σειριακής θύρας DB9 (baud rate 115200, bit δεδομένων 8, stop είναι 1), όλα τα δεδομένα ιστορικού μπορούν να αποσταλούν στον βοηθό σειριακής θύρας για προβολή από τον χρήστη.

6.5 Παράδειγμα λειτουργίας

Υπόθεση: Εάν το προφίλ του καναλιού είναι τραπεζοειδές, ο μετρητής ρεύματος Doppler τοποθετείται 0,15 μέτρα μακριά από την κοίτη του ποταμού. Ο αριθμός της τοποθεσίας μέτρησης είναι 01 και το διάστημα δειγματοληψίας είναι 15 δευτερόλεπτα)

1. Όταν λειτουργείτε για πρώτη φορά, εισαγάγετε πρώτα τη διεπαφή ρύθμισης παραμέτρων.

Μπορείτε να ρυθμίσετε την τρέχουσα ώρα.

Η προεπιλεγμένη ρύθμιση της παραμέτρου του σημείου μηδέν είναι 0. Εάν δεν υπάρχει ειδική απαίτηση, δεν απαιτείται αλλαγή. Η αντιστάθμιση στάθμης υγρού έχει ρυθμιστεί στα 0,15 μέτρα.

Στη συνέχεια, εισαγάγετε την επιλογή καναλιού, επιλέξτε τραπεζοειδή και πατήστε το πλήκτρο Enter για να εισέλθετε στη διεπαφή ρύθμισης παραμέτρων, ορίστε το αντίστοιχο μήκος και γωνία κάτω μέρους και πατήστε ESC για έξοδο μετά την ολοκλήρωση της ρύθμισης.

Εισαγάγετε τη διεπαφή ρύθμισης διεύθυνσης, ορίστε τον αριθμό διεύθυνσης σε 01 και πατήστε το πλήκτρο ESC για έξοδο μετά την ολοκλήρωση της ρύθμισης. Εισαγάγετε τη διεπαφή διαστήματος δειγματοληψίας και ορίστε το διάστημα δειγματοληψίας σε 15S. Αφού ολοκληρωθεί η ρύθμιση, πατήστε το πλήκτρο ESC για έξοδο.

Αφού ολοκληρωθεί η ρύθμιση της παραμέτρου, πατήστε ESC για να επιστρέψετε στην κύρια διεπαφή, εισαγάγετε τη διεπαφή συλλογής δεδομένων για να δείτε την ταχύτητα ροής σε πραγματικό χρόνο, τη στάθμη υγρού, τη δεύτερη ταχύτητα ροής και τη αθροιστική παροχή.

Σε αυτήν τη διεπαφή, εάν χρειάζεται να αποθηκεύσετε τα τρέχοντα δεδομένα, πατήστε το πλήκτρο Enter χειροκίνητα και αποθηκεύστε το μία φορά κάθε φορά που το πατάτε. Πατήστε το πλήκτρο DEL για να διαγράψετε τις τρέχουσες παραμέτρους διεπαφής και να επανεκκινήσετε τη μέτρηση.

7.Απαιτήσεις εγκατάστασης

1. Το καλώδιο αερίου περιέχει ένα σωλήνα αερίου, επομένως δεν μπορεί να λυγίσει υπερβολικά για να μην σπάσει. Μην χρησιμοποιείτε το καλώδιο αερίου ως σχοινί του μετρητή ροής και χρησιμοποιήστε το καλώδιο αερίου για να σύρετε το ροόμετρο Doppler.

2. Ο κυκλικός μορφοτροπέας υπερήχων μπροστά από τον καθετήρα δεν μπορεί να χτυπηθεί ή να γρατσουνιστεί.

3. Ο αισθητήρας οργάνων θα πρέπει να αποφεύγεται να εκτίθεται στον ήλιο για μεγάλο χρονικό διάστημα, ώστε η θερμοκρασία να μην είναι πολύ υψηλή και να προκαλέσει δυσλειτουργίες.

4. Όταν χρησιμοποιείτε ακουστικό ροόμετρο Doppler σε μέρη με υψηλή συγκέντρωση ιζήματος, η λάσπη στον μορφοτροπέα υπερήχων και στον αισθητήρα πίεσης θα πρέπει να καθαρίζονται τακτικά για να αποφευχθεί η απόφραξη της λάσπης στον αισθητήρα πίεσης.

8.Καθημερινή συντήρηση και επισκευή του οργάνου

1. Μετά από κάθε χρήση, ο υποβρύχιος αισθητήρας πρέπει να καθαρίζεται αμέσως με φρέσκο ​​νερό και να σκουπίζεται με ένα πανί, να τοποθετείται ξανά στην αρχική βαλίτσα και όλα τα εξαρτήματα να επανατοποθετούνται στη θέση τους.

2. Το καλώδιο του οργάνου πρέπει να αποτρέπεται από το να γρατσουνιστεί ή να τρυπηθεί από αιχμηρά όργανα.

3. Το όργανο και ο εξοπλισμός πρέπει να τοποθετούνται σε αεριζόμενο και στεγνό μέρος και να φυλάσσονται μακριά από διαβρωτικές ουσίες. Δεν πρέπει να συσσωρεύονται βαριά αντικείμενα πάνω στο όργανο και τον εξοπλισμό.

4. Η μπαταρία πρέπει να φορτίζεται όταν χρησιμοποιείται για πρώτη φορά ή όταν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα (πρέπει να φορτίζεται με το φορτιστή που παρέχεται με αυτό το όργανο).

5. Όταν χρησιμοποιείται σε βροχερές μέρες, φροντίστε να αποτρέψετε την έκθεση του φορητού υπολογιστή σε άμεση βροχή.

9.Instrument Packing List

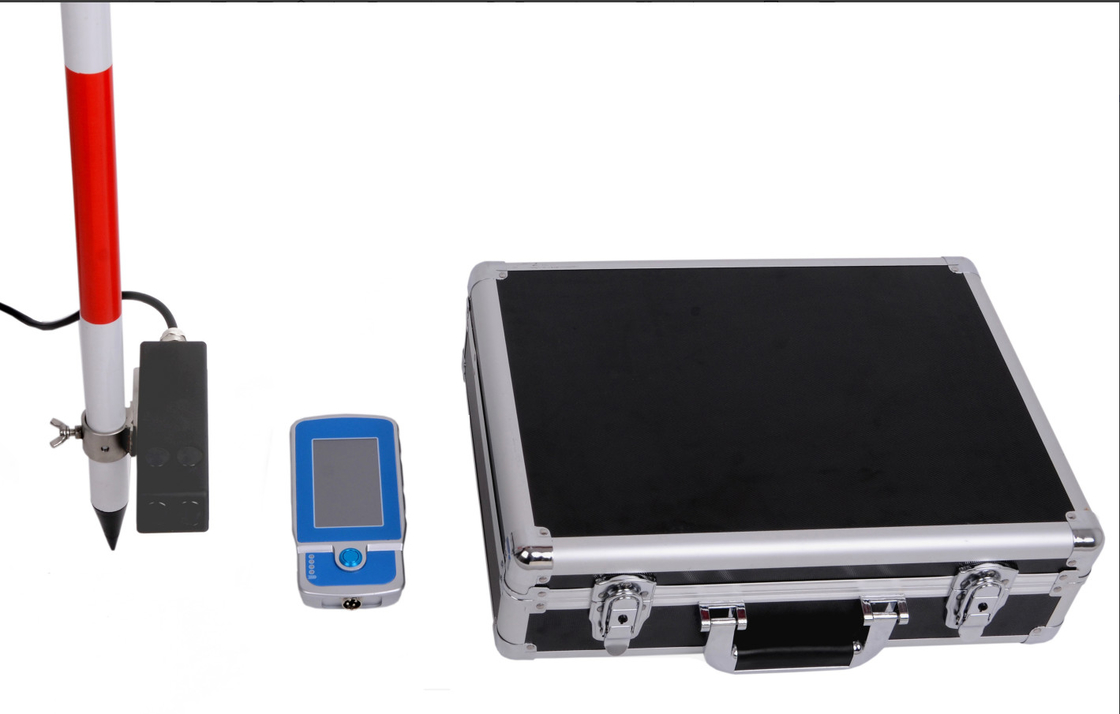

Το σύνολο του φορητού ροόμετρου περιλαμβάνει:

Μια βαλίτσα που περιέχει:

1. Ροόμετρο Doppler 1;

2. Συσκευή χειρός 1;

3. Φορτιστής μπαταρίας 1;

4. Καλώδιο σειριακών δεδομένων 1;

5. Μεζούρα 1 σετ.

6. Εγχειρίδιο χρήστη 1 αντίγραφο.

7. Κάρτα εγγύησης προϊόντος 1 αντίγραφο
