| Σχήμα |

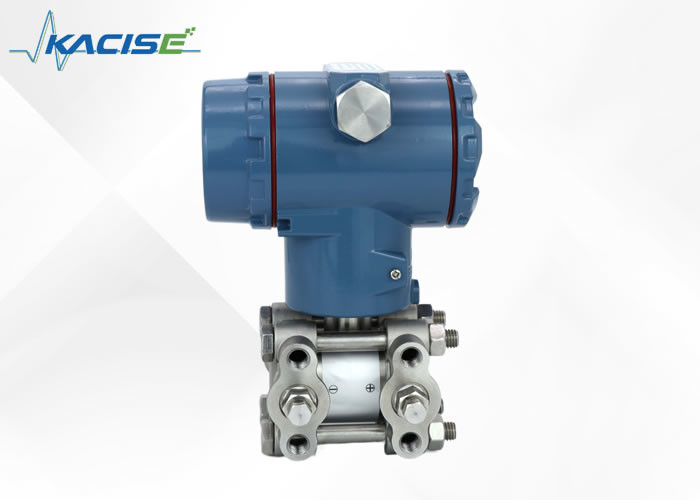

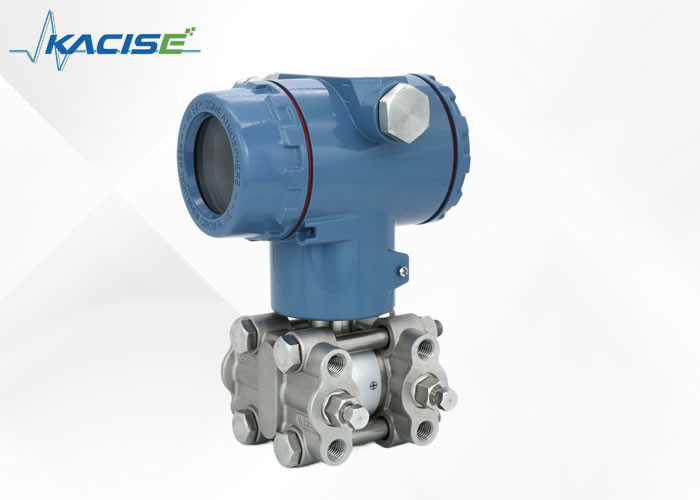

Μεταδότης διαφορικής πίεσης υψηλής ακρίβειας KPT1000-DP |
| Μέσο μέτρησης |
Μέτρηση της πίεσης υγρού, αερίου ή ατμού |
| Τύπος μέτρησης |
Μέτρηση διαφορικής πίεσης, μέτρηση απόλυτης πίεσης |
| Σημείο εξόδου |
4~20mA+HART ψηφιακό σήμα
Σημάδι σειριακής θύρας RS485
|
| Πεδίο μέτρησης |
Κωδικός εύρους |
0B |
0C |
0E |
0F |
0G |
| Πεδίο |
(0~0,6) KPa~6KPa |
(0~2) KPa~40 KPa |
(0~2,5) KPa~250 KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Συνιστώμενη αναλογία συμπίεσης |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Ακρίβεια αναφοράς |
± 0,05% |
Εάν η TD>10 (TD=μέγιστη περιοχή/περίοδος ρύθμισης), τότε: |
± 0,005*TD) % |
Εάν το εύρος είναι το προϊόν 0B, TD>6, τότε: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ±0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Επιπτώσεις της θερμοκρασίας περιβάλλοντος |
Η συνολική επίδραση σε θερμοκρασία (-25~+65) °C είναι:
±(0,15*TD+0,05) %*Εκταση
Ο συνολικός αντίκτυπος σε θερμοκρασίες (-40~-25) °C και (+65~+85) °C είναι:
±(0,2*TD+0,05) %*Εκταση
|
| Επιδράσεις υπερπίεσης |
±0,1%*Εκταση |
| Επίδραση στατικής πίεσης |
±(0,05%URL+0,075%Span)/10MPa |
| Μακροπρόθεσμη σταθερότητα |
±0,15%URL/10 έτη |
| Επιπτώσεις τροφοδοσίας |
±0,001%/10V ((12~36) VDC, αμελητέο |
| Περιορισμός εμβέλειας |
Μπορεί να ρυθμιστεί αυθαίρετα εντός των ανώτερων και κατώτερων ορίων του εύρους. |
| Ρυθμισμός μηδέν |
Περιοχή βαθμονόμησης ≥ Ελάχιστη περιοχή |
| Εφές θέσης εγκατάστασης |
Η αλλαγή της θέσης εγκατάστασης παράλληλη με την επιφάνεια του διαφράγματος δεν θα προκαλέσει επίδραση του μηδενικού σημείου.μπορεί να εξαλειφθεί με βαθμονόμησηΔεν επηρεάζει την εμβέλεια |
| ρεύμα συναγερμού |
Ανεπίγραφο |
3.6mA |
| Διαδικτυακά |
21mA |
| Αντίσταση μόνωσης |
100MΩ ή περισσότερο προς το έδαφος (DC 500V) |
| Δυνατότητα μόνωσης |
Για γείωση AC 500V 50/60Hz, 1 λεπτό |
| Χρόνος απόκρισης |
Η σταθερά αποσβεσμού του συστατικού ενισχυτή είναι 0,1S και η σταθερά χρόνου του αισθητήρα είναι: (0.1~1.6)S, ανάλογα με το εύρος και την αναλογία εύρους.Η επίδραση στην μη γραμμική έξοδο (όπως η συνάρτηση τετραγωνικής ρίζας) εξαρτάται από αυτή τη συνάρτηση και μπορεί να υπολογιστεί αναλόγως. |
| Θερμοκρασία περιβάλλοντος |
-40~+85°C Με προβολή: -20~+65°C |
| Θέρμανση αποθήκευσης |
-40~+125°C |
| θερμοκρασία διατήρησης |
-40~+85°C Με προβολή: -20~+65°C |
| Εργασιακή πίεση (λαδιού πυριτίου) |
16MPa 25MPa 42MPa τρία επίπεδα |
| Όριο στατικής πίεσης |
Από την απόλυτη πίεση 3,5 KPa έως τη ονομαστική πίεση, η προστατευτική πίεση μπορεί να είναι μεγαλύτερη από 1,5 φορές την ονομαστική πίεση και να εφαρμόζεται και στις δύο πλευρές του πομπού ταυτόχρονα |
| Διαφράγμα απομόνωσης |
Ατσάλι από ανοξείδωτο χάλυβα 316L,Χάστελλοι C-276,Τάνταλλο,Χρυσό |
| Υλικό σύνδεσης διαδικασίας |
Ατσάλι από ανοξείδωτο χάλυβα 304, 316 προαιρετικό |
| Αμμοσφαιρίδια |
Ατσάλι από ανοξείδωτο χάλυβα (A2-70), χάλυβα από χαλύβδινο χαλύβδινο (12.8) |
| Κεφάλαιο του πομπού |
Σύνθετο αλουμινίου + εποξική ρητίνη (επιφανειακή ψεκαστική)
Ατσάλι ατσάλι
|
| Δαχτυλίδι σφράγισης |
Καουτσούκ νιτρυλοβουταδιενίου (NBR), Φθοριούχο Καουτσούκ (FKM), Πολυτετραφθοροαιθυλένιο (PTFE) |
| Συμπλήρωση |
Σιλικονικό έλαιο, ελαιόλαδο τροφίμων, FL |
| Σύνδεση διαδικασίας |
Τα δύο άκρα της φλάντζας σύνδεσης διαδικασίας έχουν εσωτερικές κλωστές NPT1/4 και UNF7/16 |
| Επίπεδο προστασίας |
IP65, IP67 (προστατευτική κατά έκρηξης) |
| Βάρος |
2.6Kg (χωρίς στήριξη στερέωσης, εξαρτήματα σύνδεσης με τη διαδικασία) |
