Λάθος πλήρους εμβέλειας ±1%FS KPS210 Σταθερότητα Πτέρυγα Ενωση Δυνάμεις μεταφοράς πίεσης 4-20mA Έκδοση

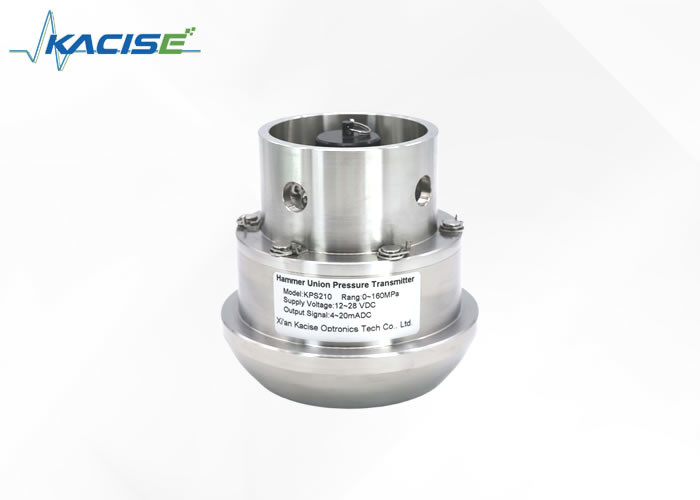

KPS210 Αισθητήρες πίεσης Hammer Union

1.Εισαγωγή

Ο πομπός υψηλής πίεσης KPS210 είναι ένα νέο προϊόν που ενσωματώνει την προηγμένη τεχνολογία του εξωτερικού και την εγχώρια τεχνολογία κατασκευής αισθητήρων.Είναι μια άλλη κρυστάλλωση της εισαγωγής της εταιρείας μας και της πέψης της τεχνολογίας ξένων προϊόντωνΟ αισθητήρας υιοθετεί εισαγόμενο, υψηλής ακρίβειας, μεγάλο μετρητή τάσης αντίστασης και εγχώρια μοναδική τεχνολογία διαφράγματος.και έχει τα χαρακτηριστικά της υψηλής απόκρισης, υψηλή ακρίβεια, ισχυρή δομή, αντοχή στη διάβρωση, αντοχή σε δονήσεις, υψηλή απόδοση και υψηλό κόστος.

Το προϊόν χρησιμοποιείται ευρέως σε εξοπλισμό γεώτρησης στη βιομηχανία πετρελαίου, ιδίως για τη μέτρηση υψηλής πίεσης εισαγόμενων οχημάτων ρωγμάτωσης και οχημάτων τσιμεντοποίησης.Είναι ο προτιμώμενος πομπός που αντικαθιστά τα εισαγόμενα προϊόντα.

Αυτός ο τύπος ανθεκτικού στην έκρηξη πληροί τις απαιτήσεις των προτύπων GB3836.1-2010 και GB3836.4-2010 και έχει λάβει το πιστοποιητικό ανθεκτικού στην έκρηξη.

Το ανθεκτικό στην έκρηξη προϊόν είναι κατάλληλο για περιπτώσεις όπου μπορεί να εμφανιστούν εκρηκτικά αέρια.

2.Διάσταση

3Τεχνικές παραμέτρους

4Μεταφορά, συσκευασία και αποθήκευση

4.1 Μεταφορά

Ελέγξτε αν το όργανο έχει υποστεί ζημιά κατά τη μεταφορά.

4.2 Συσκευή και αποθήκευση

Μην αφαιρείτε την συσκευασία πριν από την εγκατάσταση.

4.3 Επιτρεπόμενες συνθήκες αποθήκευσης:

Θερμοκρασία αποθήκευσης: -40~+70 °C

Ενυδάτωση αποθήκευσης: 45%~75% σχετική υγρασία (χωρίς συμπύκνωση)

5. εγκατάσταση

Το ευαίσθητο στην πίεση στοιχείο που χρησιμοποιείται σε αυτό το προϊόν μεταδίδει πίεση μέσω του ευαίσθητου στην πίεση διαφράγματος.

▶ Μην αγγίζετε με κανένα τρόπο το εσωτερικό της διεπαφής πίεσης.

5.1 Προετοιμασία εγκατάστασης

Ελέγξτε ότι η εμφάνιση του πομπού είναι καλή.

Η επιφάνεια σφράγισης της διεπαφής πίεσης του πομπού είναι καθαρή και ανέπαφη.

Εξετάζεται η δυνατότητα εφαρμογής του μέσου μέτρησης·

Η θερμοκρασία περιβάλλοντος και η μέση θερμοκρασία πρέπει να είναι εντός των τεχνικών προδιαγραφών του προϊόντος·

Υπάρχει αρκετός χώρος για ασφαλή ηλεκτρική εγκατάσταση.

5.2 Μέθοδος εγκατάστασης και σφράγισης του πομπού: Ένωση 2 ′′# 1502

5.3 Ηλεκτρικό σύστημα πομπού

Για να διασφαλιστεί το επίπεδο προστασίας του προϊόντος, βεβαιωθείτε ότι κλειδώνετε τον σύνδεσμο κατά την ηλεκτρική σύνδεση.

Η παροχή ενέργειας: Βλέπε την ετικέτα του προϊόντος για λεπτομέρειες (η παροχή ενέργειας πρέπει να πληροί τις απαιτήσεις των σχετικών προτύπων και το σύστημα παροχής ενέργειας πρέπει να είναι αξιόπιστο.) Ο εγγενώς ασφαλής ανθεκτικός σε έκρηξη πομπός τροφοδοτείται από ένα φράγμα ασφαλείας.

Απαιτήσεις ηλεκτρικής σύνδεσης: Επιλέξτε ένα καλώδιο με διάμετρο που να ταιριάζει με τον αδένα του καλωδίου, και ο αδένας του καλωδίου και η πρίζα πρέπει να είναι άθικτοι.

Απαιτήσεις ηλεκτρικής σύνδεσης: Βλέπε την επισήμανση του προϊόντος για τον ορισμό της καλωδίωσης

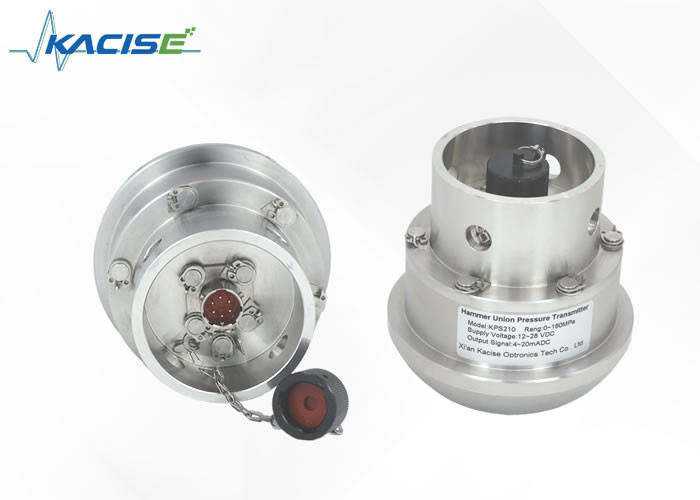

Ορισμός πινών προϊόντος:

Α (κόκκινο): τροφοδοσία ενέργειας V+

Β (μαύρο): έξοδος σήματος OUT (σύστημα δύο καλωδίων)

Γ: άδειο

D: άδειο

Ε (κίτρινο): επαναφορά + (διαμετρίαση)

F (λευκό): επαναφορά - (διαμετρίαση)

5.4 Προφυλάξεις χρήσης του πομπού εσωτερικής ασφάλειας για περιβάλλον εκρηκτικών αερίων

Όταν οι εγγενώς ασφαλείς ανθεκτικοί σε έκρηξη πομποί χρησιμοποιούνται σε εκρηκτικά αέρια περιβάλλοντα για ηλεκτρική σύνδεση,θα πρέπει να συνδυάζονται με φραγμούς ασφαλείας για να σχηματίσουν ένα εγγενώς ασφαλές σύστημα ανθεκτικής έκρηξης. Το φράγμα ασφαλείας και η παροχή ενέργειας τοποθετούνται σε ασφαλές χώρο και ο εγγενώς ασφαλής πομπός τοποθετείται σε επικίνδυνο χώρο.

5.5 Προφυλάξεις χρήσης του πομπού εσωτερικής ασφάλειας για εκρηκτικά αέρια

Όταν οι εγγενώς ασφαλείς ανθεκτικοί σε έκρηξη πομποί χρησιμοποιούνται σε εκρηκτικά αέρια περιβάλλοντα για ηλεκτρική σύνδεση,θα πρέπει να συνδυάζονται με φραγμούς ασφαλείας για να σχηματίσουν ένα εγγενώς ασφαλές σύστημα ανθεκτικής έκρηξηςΟι φραγμοί ασφαλείας και οι τροφοδοσίες ενέργειας πρέπει να τοποθετούνται στην ασφαλή περιοχή και οι εγγενώς ασφαλείς πομποί πρέπει να τοποθετούνται στην επικίνδυνη περιοχή.

Το σύστημα δύο καλωδίων με έξοδο 4~20mADC είναι εγγενώς ασφαλές και παρουσιάζεται ως εξής:

Η μέγιστη επιτρεπόμενη κατανεμημένη χωρητικότητα Cc=Co-Ci, η μέγιστη επιτρεπόμενη κατανεμημένη επαγωγικότητα Lc=Lo-Li του καλωδίου σύνδεσης συστήματος μεταξύ του πομπού και του φραγμού ασφαλείας.

Η μέγιστη επιτρεπόμενη κατανεμημένη χωρητικότητα Cc=Co-Ci,

Η μέγιστη επιτρεπόμενη κατανεμημένη επαγωγικότητα Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

ΟΟΓΙΟΓΙΟΓΙΟΓΙΟΓΙΟ

Το φράγμα ασφαλείας μπορεί να επιλεγεί ελεύθερα από τον χρήστη, εφόσον οι παραμέτροι πληρούν τις ανωτέρω απαιτήσεις και διαθέτουν πιστοποιητικό ανθεκτικότητας σε έκρηξη.Η εγκατάσταση και η χρήση του φραγμού ασφαλείας πρέπει να διεξάγονται σύμφωνα με το εγχειρίδιο οδηγιών του φραγμού ασφαλείας..

6Υποστήριξη και Υπηρεσίες:

Το προϊόν μας αισθητήρα πίεσης ακρίβειας έρχεται με ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλιστεί ότι έχετε την καλύτερη εμπειρία με το προϊόν μας.Οι υπηρεσίες υποστήριξης μας περιλαμβάνουν καθοδήγηση εγκατάστασηςΣτόχος μας είναι να διασφαλίσουμε ότι θα έχετε το μέγιστο από το προϊόν μας και θα επιτύχετε τα επιθυμητά αποτελέσματα.

7Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

• 1 Αισθητήρας πίεσης ακριβείας
• Εγχειρίδιο χρήστη
• Προστατευτικό επένδυμα από αφρό

Ναυτιλία:

• Μεταφέρονται μέσω κανονικής χερσαίας ναυτιλίας
• Αναμενόμενος χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
• Πληροφορίες παρακολούθησης θα παρέχονται μέσω ηλεκτρονικού ταχυδρομείου
