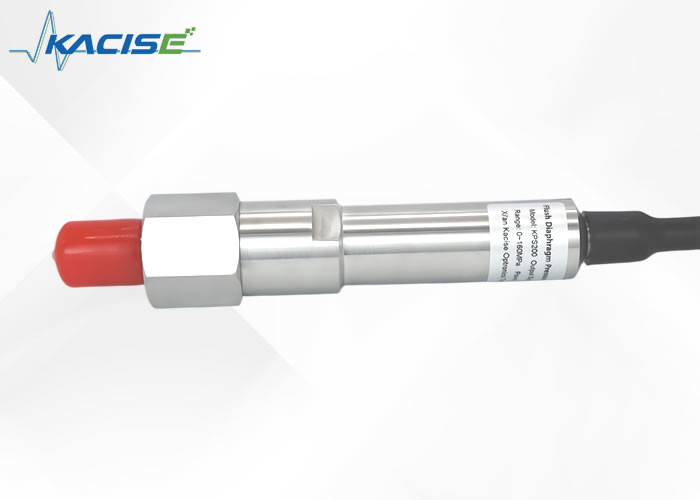

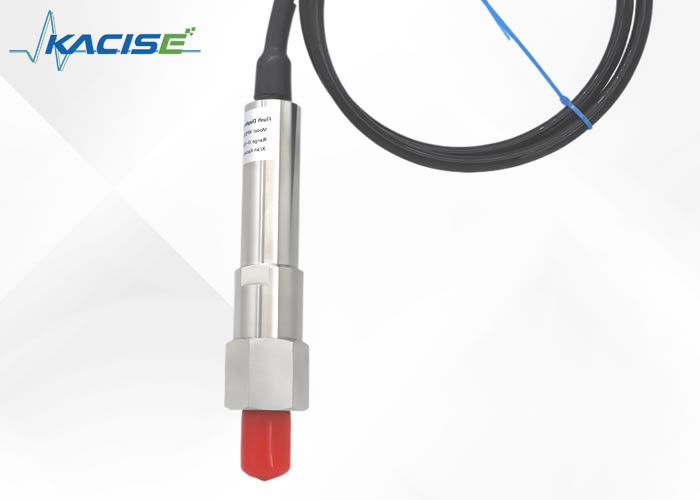

Εσωτερικά ασφαλής αισθητήρας πίεσης διαφράγματος 0-30...160MPa

KPS200 Μεταβιβαστής πίεσης με φλυτζάνουσα μεμβράνη

1.Εισαγωγή

Ο μεταδότης πίεσης υψηλής πίεσης είναι ένα άλλο αποτέλεσμα της εισαγωγής της εταιρείας μας και της αφομοίωσης της τεχνολογίας ξένων προϊόντων.και έχει τα χαρακτηριστικά της υψηλής απόκρισης, υψηλής ακρίβειας, σταθερής δομής, αντοχής στη διάβρωση, αντοχή σε δονήσεις, υψηλής απόδοσης και υψηλού κόστους.

Το προϊόν χρησιμοποιείται ευρέως στη βιομηχανία πετρελαίου, ιδίως για τη μέτρηση υψηλής πίεσης εισαγόμενων αντλιών λάσπης, φορτηγών ρωγμάτωσης, φορτηγών τσιμεντοποίησης κλπ.και είναι ο προτιμώμενος πομπός για την αντικατάσταση των εισαγόμενων προϊόντων.

Ο τύπος αυτός είναι ανθεκτικός σε έκρηξη και πληροί τις απαιτήσεις των προτύπων GB3836.1-2010 και GB3836.4-2010 και έχει λάβει πιστοποιητικό ανθεκτικότητας σε έκρηξη.

Το ανθεκτικό στην έκρηξη προϊόν είναι κατάλληλο για περιπτώσεις όπου μπορεί να εμφανιστούν εκρηκτικά αέρια.

2.Διάσταση

3.Τεχνικές προδιαγραφές

4Μεταφορά, συσκευασία και αποθήκευση

4.1 Μεταφορά

Ελέγξτε αν το όργανο έχει υποστεί ζημιά κατά τη μεταφορά.

4.2 Συσκευή και αποθήκευση

Μην αφαιρείτε την συσκευασία πριν από την εγκατάσταση.

4.3 Επιτρεπόμενες συνθήκες αποθήκευσης:

Θερμοκρασία αποθήκευσης: -40~+70 °C

Ενυδάτωση αποθήκευσης: 45%~75% σχετική υγρασία (χωρίς συμπύκνωση)

5. εγκατάσταση

Το ευαίσθητο στην πίεση στοιχείο που χρησιμοποιείται σε αυτό το προϊόν μεταδίδει πίεση μέσω του ευαίσθητου στην πίεση διαφράγματος.

▶ Μην αγγίζετε με κανένα τρόπο το εσωτερικό της διεπαφής πίεσης.

5.1 Προετοιμασία εγκατάστασης

Ελέγξτε ότι η εμφάνιση του πομπού είναι καλή.

Η επιφάνεια σφράγισης της διεπαφής πίεσης του πομπού είναι καθαρή και ανέπαφη.

Εξετάζεται η δυνατότητα εφαρμογής του μέσου μέτρησης·

Η θερμοκρασία περιβάλλοντος και η μέση θερμοκρασία πρέπει να είναι εντός των τεχνικών προδιαγραφών του προϊόντος·

Υπάρχει αρκετός χώρος για ασφαλή ηλεκτρική εγκατάσταση.

5.2 Μέθοδος εγκατάστασης και σφράγισης του πομπού: ευθεία νήμα, επιφάνεια σφράγισης με δαχτυλίδι σφράγισης

Εσωτερικό νήμα εγκατάστασης:

Το εσωτερικό βάθος νήματος της εγκατάστασης του πομπού πρέπει να είναι μεγαλύτερο από το μήκος του νήματος.

5.3 Ηλεκτρικό σύστημα πομπού

Για να διασφαλιστεί το επίπεδο προστασίας του προϊόντος, βεβαιωθείτε ότι κλειδώνετε τον σύνδεσμο κατά την ηλεκτρική σύνδεση.

Η παροχή ενέργειας: Βλέπε την ετικέτα του προϊόντος για λεπτομέρειες (η παροχή ενέργειας πρέπει να πληροί τις απαιτήσεις των σχετικών προτύπων και το σύστημα παροχής ενέργειας πρέπει να είναι αξιόπιστο.) Ο εγγενώς ασφαλής ανθεκτικός σε έκρηξη πομπός τροφοδοτείται από ένα φράγμα ασφαλείας.

Απαιτήσεις ηλεκτρικής σύνδεσης: Επιλέξτε ένα καλώδιο με διάμετρο που να ταιριάζει με τον αδένα του καλωδίου, και ο αδένας του καλωδίου και η πρίζα πρέπει να είναι άθικτοι.

Απαιτήσεις ηλεκτρικής σύνδεσης: Βλέπε την επισήμανση του προϊόντος για τον ορισμό της καλωδίωσης

Ορισμός πινών προϊόντος:

Μαύρο: τροφοδοσία ενέργειας V+

Κόκκινο: έξοδος σήματος OUT (σύστημα δύο καλωδίων)

6- Αποσυναρμολόγηση, συντήρηση, καθαρισμός και επισκευή

6.1 Αποσυναρμολόγηση προϊόντος

Ο πομπός χρησιμοποιείται σε επικίνδυνα σημεία όπως τοξικά, επιβλαβή, υψηλής θερμοκρασίας και υψηλής πίεσης.

▶ Παρακαλούμε ακολουθήστε τις σχετικές προδιαγραφές λειτουργίας.

▶ Να φοράτε τον απαραίτητο εξοπλισμό προστασίας.

Ο πομπός πίεσης πρέπει να είναι πιεστικός και να απενεργοποιηθεί, να αποσυνδεθεί η ηλεκτρική σύνδεση και να χρησιμοποιηθεί ένα κλειδί για να αφαιρεθεί.

6.2 Συντήρηση

Ο πομπός δεν απαιτεί συντήρηση κατά την κανονική χρήση και συντηρείται μόνο από τον κατασκευαστή.

Όταν χρησιμοποιούνται ανθεκτικοί στις εκρήξεις πομποί, η ακατάλληλη λειτουργία θα προκαλέσει αποτυχία της ανθεκτικής στις εκρήξεις απόδοσης.

▶ Τα εγγενώς ασφαλή ανθεκτικά σε έκρηξη προϊόντα δεν επιτρέπεται να αντικαθιστούν συστατικά ή δομές κυκλώματος για να αποφευχθεί η επηρεασία της ανθεκτικότητας του προϊόντος.

6.3 Καθαρισμός

Η χρήση εσφαλμένου καθαριστικού θα βλάψει την ετικέτα του προϊόντος

▶ Μην χρησιμοποιείτε ερεθιστικά καθαριστικά.

▶ Μην χρησιμοποιείτε επιβλαβή ή κοφτερά σκεύη καθαρισμού.

▶ Μην χρησιμοποιείτε σπασμένα πανιά ή σφουγγάρια.

Πριν από το καθάρισμα, ο πομπός πίεσης πρέπει να έχει υποστεί πίεση και να έχει απενεργοποιηθεί.Σκουπίστε την επιφάνεια του πομπού με ένα μαλακό υγρό πανί.

6.4 Επισκευή

Τα υπολειπόμενα μέσα μπορούν να προκαλέσουν σωματικές βλάβες, ζημιές στην ιδιοκτησία και περιβαλλοντικές ζημιές

Τα υπολειπόμενα μέσα στο αποσυναρμολογημένο πομπό πίεσης μπορούν να προκαλέσουν βλάβη στο προσωπικό, το περιβάλλον και τον εξοπλισμό.

▶ Με επικίνδυνες ουσίες, συμπεριλαμβανομένων των στοιχείων ασφάλειας υλικών των αντίστοιχων μέσων.

Όταν μεταφέρετε τον πομπό πίεσης, παρακαλείστε να δώσετε προσοχή στα ακόλουθα σημεία:

Όλα τα παραδοθέντα όργανα δεν πρέπει να περιέχουν επικίνδυνες ουσίες (όπως οξέα, αλκαλικά, διαλύματα κλπ.) και πρέπει να καθαρίζονται πριν από την επιστροφή τους.πρέπει να χρησιμοποιείται η αρχική συσκευασία ή κατάλληλη συσκευασία μεταφοράς.

6.5 Απομάκρυνση

Ο ακατάλληλος χειρισμός του προϊόντος μπορεί να προκαλέσει βλάβη στο περιβάλλον.

Παρακαλείστε να απορρίψετε τα εξαρτήματα του πομπού και τα υλικά συσκευασίας με περιβαλλοντικά συμβατό τρόπο και σύμφωνα με τους εθνικούς κανονισμούς για την απόρριψη αποβλήτων.

7Λάθη.

Σε περίπτωση βλάβης στον πομπό, ελέγξτε πρώτα αν ο πομπός είναι σωστά εγκατεστημένος από τη σύνδεση πίεσης και την ηλεκτρική σύνδεση.

Τα πιο κοινά σφάλματα και λύσεις είναι τα ακόλουθα:
