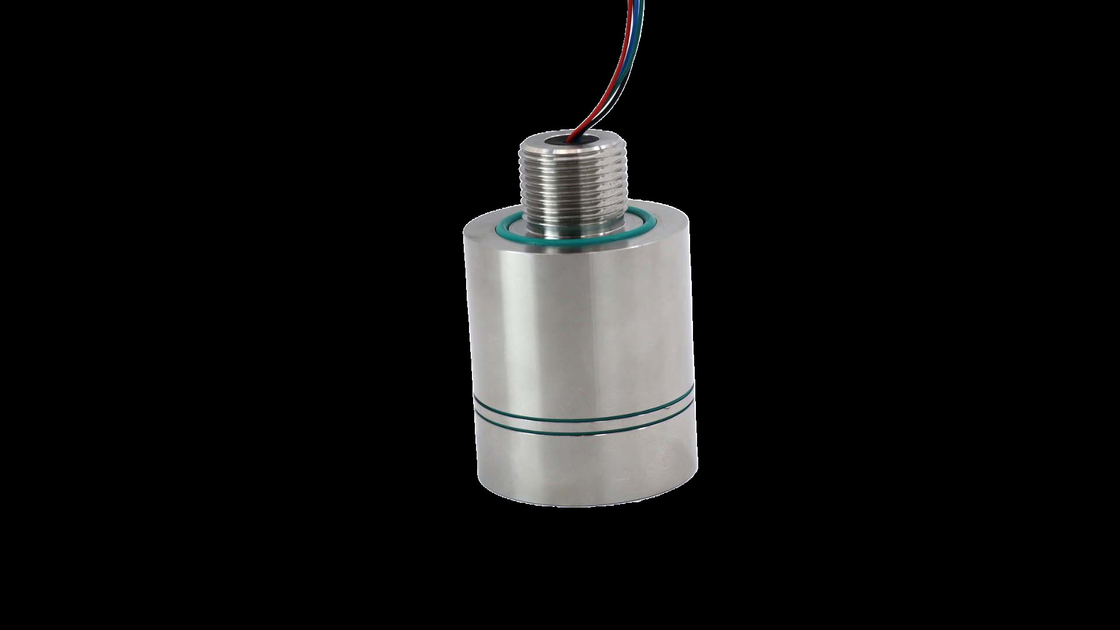

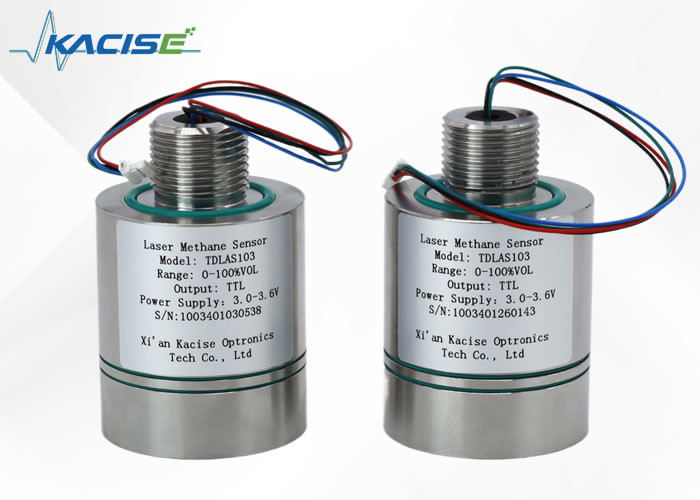

210mA αισθητήρας ανίχνευσης αερίου με σήμα ασφαλείας από έκρηξη, τάση λειτουργίας 3,0VDC ~ 3,6VDC

Εισαγωγή

Ο αισθητήρας μεθανίου, που λειτουργεί σε 3.3V, χρησιμοποιεί την τεχνολογία TD-LAS με λέιζερ 1653.7nm για να εντοπίσει το μεθανόλιο από το μοναδικό φάσμα απορρόφησης, χωρίς να επηρεάζεται από υδρατμούς ή άλλες παρεμβολές αερίων.Ο σχεδιασμός του συνδυάζει τεχνικές άμεσης και διαμόρφωσης μήκους κύματοςΧρησιμοποιώντας αλγόριθμους χαμηλής θερμοκρασίας λέιζερ και αντιστάθμισης θερμοκρασίας, εκτελείται αξιόπιστα σε ποικίλα περιβάλλοντα.Η τυποποιημένη διεπαφή και το πρωτόκολλο του επιτρέπουν ευρεία συμβατότητα, καθιστώντας το ευρέως εφαρμοστέο σε συστήματα ανίχνευσης διαρροής μεθανίου σε βιομηχανίες όπως ορυχεία, εστίαση και βιομηχανικά χημικά.

Ειδικότητα

•Υψηλή ακρίβεια ανίχνευσης

Τεχνολογία άμεσης και διαμόρφωσης μήκους κύματος σε συνδυασμό με σχεδιασμό διπλής οπτικής διαδρομής, σφάλμα μέτρησης ≤±6% πραγματική τιμή @ 25°C

•Καλή προσαρμοστικότητα στο περιβάλλον

Ευρύς αλγόριθμος διόρθωσης αντιστάθμισης θερμοκρασίας, μπορεί να ανταποκριθεί στην εφαρμογή -40~+70°C

•Δυνατή αντιανταναγκαστικότητα

Τεχνολογία ανίχνευσης απορρόφησης με λέιζερ με "φάσμα δακτυλικών αποτυπωμάτων" μεθανίου, αντι-δηλητηρίαση, αντι-βροχή και άλλες παρεμβολές αερίων·

•Ισχυρή προστασία της δομής

Σχεδιασμός από υλικό από ανοξείδωτο χάλυβα, που πληροί το επίπεδο ανθεκτικότητας σε έκρηξη Exia IIC T6 Ga

•Χαμηλό κόστος

Μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας, μοντελοποιημένη σχεδίαση, εύκολη ενσωμάτωση

Μέγεθος

Τεχνικές παραμέτρους:

Εφαρμογές:

α) Ο αισθητήρας εκπέμπει συνεχώς τη μετρούμενη συγκέντρωση μεθανίου, τη μετρούμενη θερμοκρασία, τη μετρούμενη πίεση, την ένταση του σήματος λέιζερ,θερμοκρασία λειτουργίας του λέιζερ και κωδικός σφάλματος μέσω της τυπικής σειριακής θύρας TTL

β) Έχει λειτουργία αυτοελέγχου, η οποία μπορεί να ανιχνεύσει εάν το λέιζερ, ο φωτοηλεκτρικός ανιχνευτής και ο αισθητήρας σταθεροποίησης τάσης είναι κανονικοί, γεγονός που βοηθά στην εξάλειψη του σημείου βλάβης.

Διασύνδεση επικοινωνίας και ορισμός

Φόρμα διεπαφής: SH1.0mm/4P

μήκος καλωδίου: 200 mm

Πρωτόκολλο επικοινωνίας

(1) Διαμόρφωση διεπαφής επικοινωνίας

Σειριακή θύρα UART: Baud rate: 115200, bits δεδομένων: 8 bits,

Μικρότητα στάσης: 1 bit, μικρότητα ισοτιμίας: χωρίς έλεγχο

(2) Περιγραφή πρωτοκόλλου επικοινωνίας

Αφού ενεργοποιηθεί ο αισθητήρας, περνά μια περίοδο προεπεξεργασίας (6-10s) και στη συνέχεια αρχίζει να εκπέμπει περιοδικά (1Hz) μια χορδή σταθερού μήκους.

Ανάλυση χορδών εξόδου (δείγμα):

Α 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 Β 00 13

Α: η κεφαλή του πλαισίου·

+000.00: τιμή συγκέντρωσης μεθανίου, δύο δεκαδικά σημεία διατηρημένα, μονάδα % vol·

+ 24.0: θερμοκρασία περιβάλλοντος, μονάδα °C·

1006.22: η πίεση περιβάλλοντος, μονάδα hPa·

16.1: η ένταση του φωτός λέιζερ και η αποτελεσματική περιοχή 3.6 21.6;

006.0: συντελεστής μεγέθυνσης, κανονικό εύρος 1,0-126.0;

00: κωδικοί σφάλματος

01Ασυνήθιστο οπτικό σήμα: 02, θερμοκρασία περιβάλλοντος ή ασυνήθιστη πίεση, υπερβολικά ισχυρό οπτικό σήμα, ανωμαλία θερμοκρασίας λέιζερ 04,

05Η ένδειξη φωτός είναι πολύ αδύναμη.

13: xor κωδικός ελέγχου

Κωδικός σφάλματος

Προφυλάξεις

α) Η τάση λειτουργίας του αισθητήρα είναι 3,3 V και το επίπεδο σειριακής διεπαφής 3,3 V·

β) ο αισθητήρας περιέχει οπτικά στοιχεία ακριβείας, παρακαλούμε αποφύγετε τις βίαιες συγκρούσεις.

γ) Προϋποθέσεις περιβάλλοντος εργασίας: -40°C ~ +70°C

d) Σχετική υγρασία 0-99% RH (μη συμπύκνωση).

Σημείωση: Η τάση λειτουργίας του αισθητήρα είναι 3,3 V. Απαγορεύεται η σύνδεση της τάσης τροφοδοσίας που υπερβαίνει τους 3,6 VDC στον αισθητήρα για να αποφευχθεί η βλάβη του αισθητήρα.

Υποστήριξη και Υπηρεσίες

Παρέχουμε ολοκληρωμένη τεχνική υποστήριξη για τους αισθητήρες ανιχνευτών αερίων, συμπεριλαμβανομένης της εξειδικευμένης αντιμετώπισης προβλημάτων και επίλυσης προβλημάτων.και δοκιμές για να διασφαλιστεί η ακριβής απόδοσηΠαρέχουμε επίσης εγχειρίδια προϊόντων και τεκμηρίωση, και προσφέρουμε καθοδήγηση στην επιλογή και προσαρμογή του σωστού προϊόντος.διασφάλιση της αποτελεσματικής λειτουργίας των ανιχνευτών αερίων.

Συσκευή και αποστολή
Συσκευασία του προϊόντος:
Μονάδα αισθητήρα ανιχνευτή αερίου
Εγχειρίδιο χρήσης
Εγκαταστατικό υλικό
Πιστοποιητικό βαθμονόμησης
Πληροφορίες αποστολής:
Αναμενόμενος χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
