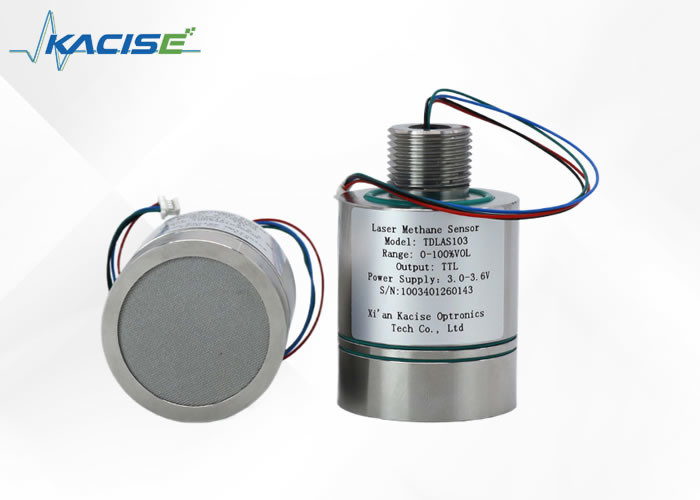

Αισθητήρας αερίου μεθανίου ακριβείας TD Laser Laser Based Methane Detector,Βάρος προϊόντος 255g

Εισαγωγή

Ο αισθητήρας μεθανίου λέιζερ 3,3V έχει αναπτυχθεί με βάση την ρυθμιζόμενη φασματοσκόπηση απορρόφησης αερίων λέιζερ (TD-LAS), η οποία χρησιμοποιεί το 1653.7nm λέιζερ για την ανίχνευση αερίου μεθανίου με χαρακτηριστική απορρόφηση "φάσματος δακτυλικών αποτυπωμάτων"Βασίζεται στον συνδυασμό της τεχνολογίας της άμεσης απορρόφησης και της τεχνολογίας της φασματοσκοπίας απορρόφησης με διαμόρφωση μήκους κύματος.και σχεδιασμός οπτικής δομής οδού τύπου "N", μακρά οπτική διαδρομή απορρόφησης, υψηλή ευαισθησία ανίχνευσης και ακρίβεια,Επιλέξτε την απόδοση χαμηλής θερμοκρασίας των συσκευών λέιζερ και φωτοηλεκτρικών ανιχνευτών και αλγόριθμο διόρθωσης αντιστάθμισης θερμοκρασίας με ευρεία θερμοκρασία, η προσαρμοστικότητα στο περιβάλλον είναι ισχυρή, η τυποποιημένη διεπαφή εγκατάστασης νήματος και το τυποποιημένο σχεδιασμό πρωτοκόλλου επικοινωνίας, ισχυρή κοινότητα.

Ως βασικό συστατικό του ελεγκτή αερίου μεθανίου, το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στον υπόγειο χώρο, τη βιομηχανία εστίασης,Ηλεκτρομαγνητική ανίχνευση διαρροής αερίου μεθανίου.

Ειδικότητα

•Υψηλή ακρίβεια ανίχνευσης

Τεχνολογία άμεσης και διαμόρφωσης μήκους κύματος σε συνδυασμό με σχεδιασμό διπλής οπτικής διαδρομής, σφάλμα μέτρησης ≤±6% πραγματική τιμή @ 25°C

•Καλή προσαρμοστικότητα στο περιβάλλον

Ευρύς αλγόριθμος διόρθωσης αντιστάθμισης θερμοκρασίας, μπορεί να ανταποκριθεί στην εφαρμογή -40~+70°C

•Δυνατή αντιανταναγκαστικότητα

Τεχνολογία ανίχνευσης απορρόφησης με λέιζερ με "φάσμα δακτυλικών αποτυπωμάτων" μεθανίου, αντι-δηλητηρίαση, αντι-βροχή και άλλες παρεμβολές αερίων·

•Ισχυρή προστασία της δομής

Σχεδιασμός από υλικό από ανοξείδωτο χάλυβα, που πληροί το επίπεδο ανθεκτικότητας σε έκρηξη Exia IIC T6 Ga

•Χαμηλό κόστος

Μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας, μοντελοποιημένη σχεδίαση, εύκολη ενσωμάτωση

Μέγεθος

Τεχνικές παραμέτρους:

Εφαρμογές:

α) Ο αισθητήρας εκπέμπει συνεχώς τη μετρούμενη συγκέντρωση μεθανίου, τη μετρούμενη θερμοκρασία, τη μετρούμενη πίεση, την ένταση του σήματος λέιζερ,θερμοκρασία λειτουργίας του λέιζερ και κωδικός σφάλματος μέσω της τυπικής σειριακής θύρας TTL

β) Έχει λειτουργία αυτοελέγχου, η οποία μπορεί να ανιχνεύσει εάν το λέιζερ, ο φωτοηλεκτρικός ανιχνευτής και ο αισθητήρας σταθεροποίησης τάσης είναι κανονικοί, γεγονός που βοηθά στην εξάλειψη του σημείου βλάβης.

Διασύνδεση επικοινωνίας και ορισμός

Φόρμα διεπαφής: SH1.0mm/4P

μήκος καλωδίου: 200 mm

Πρωτόκολλο επικοινωνίας

(1) Διαμόρφωση διεπαφής επικοινωνίας

Σειριακή θύρα UART: Baud rate: 115200, bits δεδομένων: 8 bits,

Μικρότητα στάσης: 1 bit, μικρότητα ισοτιμίας: χωρίς έλεγχο

(2) Περιγραφή πρωτοκόλλου επικοινωνίας

Αφού ενεργοποιηθεί ο αισθητήρας, περνά μια περίοδο προεπεξεργασίας (6-10s) και στη συνέχεια αρχίζει να εκπέμπει περιοδικά (1Hz) μια χορδή σταθερού μήκους.

Ανάλυση χορδών εξόδου (δείγμα):

Α 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 Β 00 13

Α: η κεφαλή του πλαισίου·

+000.00: τιμή συγκέντρωσης μεθανίου, δύο δεκαδικά σημεία διατηρημένα, μονάδα % vol·

+ 24.0: θερμοκρασία περιβάλλοντος, μονάδα °C·

1006.22: η πίεση περιβάλλοντος, μονάδα hPa·

16.1: η ένταση του φωτός λέιζερ και η αποτελεσματική περιοχή 3.6 21.6;

006.0: συντελεστής μεγέθυνσης, κανονικό εύρος 1,0-126.0;

00: κωδικοί σφάλματος

01Ασυνήθιστο οπτικό σήμα: 02, θερμοκρασία περιβάλλοντος ή ασυνήθιστη πίεση, υπερβολικά ισχυρό οπτικό σήμα, ανωμαλία θερμοκρασίας λέιζερ 04,

05Η ένδειξη φωτός είναι πολύ αδύναμη.

13: xor κωδικός ελέγχου

Κωδικός σφάλματος

Προφυλάξεις

α) Η τάση λειτουργίας του αισθητήρα είναι 3,3 V και το επίπεδο σειριακής διεπαφής 3,3 V·

β) ο αισθητήρας περιέχει οπτικά στοιχεία ακριβείας, παρακαλούμε αποφύγετε τις βίαιες συγκρούσεις.

γ) Προϋποθέσεις περιβάλλοντος εργασίας: -40°C ~ +70°C

d) Σχετική υγρασία 0-99% RH (μη συμπύκνωση).

Σημείωση: Η τάση λειτουργίας του αισθητήρα είναι 3,3 V. Απαγορεύεται η σύνδεση της τάσης τροφοδοσίας που υπερβαίνει τους 3,6 VDC στον αισθητήρα για να αποφευχθεί η βλάβη του αισθητήρα.

Υποστήριξη και Υπηρεσίες:
Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος αισθητήρα ανιχνευτή αερίου περιλαμβάνουν:

Ειδική τεχνική βοήθεια για την αντιμετώπιση προβλημάτων και επίλυση προβλημάτων
Υπηρεσίες επισκευής
Υπηρεσίες βαθμονόμησης και δοκιμών για την εξασφάλιση ακριβών μετρήσεων
Πληροφορίες σχετικά με το προϊόν
Βοήθεια με την επιλογή και προσαρμογή προϊόντων
Στόχος μας είναι να διασφαλίσουμε ότι οι πελάτες μας λαμβάνουν το υψηλότερο επίπεδο υποστήριξης και εξυπηρέτησης για να διατηρήσουν τους αισθητήρες ανιχνευτών αερίων τους να λειτουργούν αποτελεσματικά και αποτελεσματικά.

Συσκευή και αποστολή:
Συσκευασία του προϊόντος:
Μονάδα αισθητήρα ανιχνευτή αερίου
Εγχειρίδιο χρήσης
Εγκαταστατικό υλικό
Πιστοποιητικό βαθμονόμησης
Πληροφορίες αποστολής:
Αναμενόμενος χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
