Δορυφόρος ροής Doppler υπερήχων

1.Εισαγωγή

Το υπερηχητικό μετρητή ροής Doppler λειτουργεί χρησιμοποιώντας το φαινόμενο Doppler.που μπορεί να περιέχει ακαθαρσίες όπως φυσαλίδες ή σωματίδια (που υποτίθεται ότι κινούνται με την ίδια ταχύτητα με το υγρό)Όταν τα υπερηχητικά κύματα χτυπήσουν αυτές τις ακαθαρσίες, τα αντανακλαζόμενα κύματα υποβάλλονται σε μετατόπιση συχνότητας Doppler (Δf).Μετρώντας τη μετατόπιση συχνότητας Doppler, η ταχύτητα ροής του υγρού μπορεί να προσδιοριστεί.

2.Τεχνικές προδιαγραφές

3.Διαστάσεις

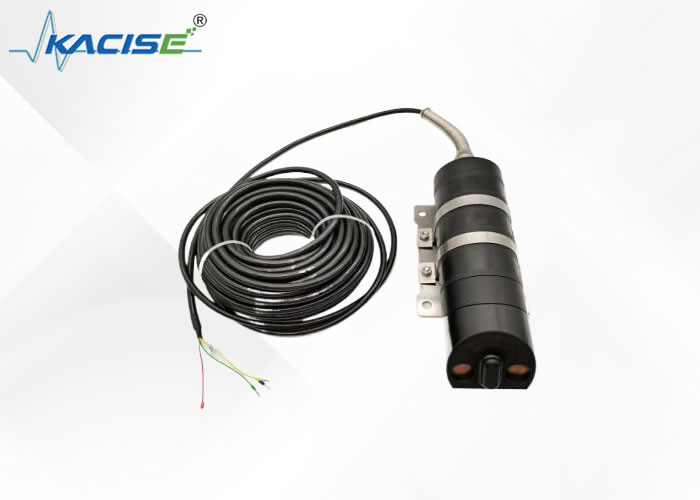

3.1 Εικόνα προϊόντος

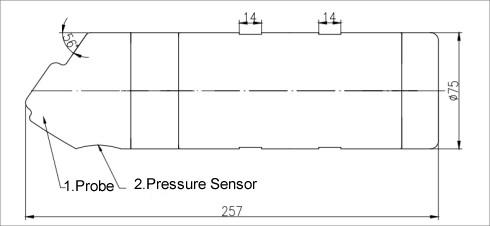

3.2 Διαστάσεις δομής

4- Εφαρμογή

Το υπερηχητικό μετρητή ροής Doppler είναι μια συσκευή που μετρά την ταχύτητα ροής του νερού σε σωλήνες, κανάλια ή ποτάμια.

• Παρακολούθηση των καταστροφών από πλημμύρες
• Αποχέτευση λυμάτων
• Φυσικοί ποταμοί
• Δημοτικό σύστημα παροχής νερού και αποχέτευσης
• Παρακολούθηση απώλειας/επιρροής νερού
• Παρακολούθηση της διαδικασίας άρδευσης
• Έρευνα των εκβολών των υδάτων και των παλίρροιων
• Αλιεία/διατήρηση των υδάτων
• Έρευνα για την διάβρωση των ακτών
• Παρακολούθηση της διαδικασίας καλλιέργειας
• Παρακολούθηση της αποστράγγισης των οδών
• Έρευνα διεργασιών καναλιών
• Παρακολούθηση ποταμικών διεργασιών

5.Καλωδίωση

Σύρμα ηλεκτρικής ενέργειας:

κόκκινο καλώδιο συνδεδεμένο με τον θετικό πόλο της τροφοδοσίας (12V+ ή 24V+) ·

Πράσινο καλώδιο συνδεδεμένο με τον αρνητικό πόλο της τροφοδοσίας ηλεκτρικής ενέργειας (12V- ή 24V-),

Σύρμα σήματος:

Λευκό σύρμα συνδεδεμένο με RS485A (T/R+) ·

Κίτρινο καλώδιο συνδεδεμένο με RS485B (T/R-) ·

Διαφανής αεραγωγός:

※Πρέπει να διατηρούνται χωρίς εμπόδια από την ατμόσφαιρα και να δίνουν προσοχή στην προστασία κατά την εγκατάσταση, ειδικά όταν περνά μέσα από το σωλήνα πεταλούδας, είναι απαραίτητο να προστατεύεται με ταινία πριν από την πεταλούδα για να αποφευχθεί η είσοδος νερού.μπορεί να προκαλέσει σφάλματα βάθους νερού και άλλα φαινόμενα.

Ο διαφανής αγωγός αέρα δεν μπορεί να διπλωθεί και η γωνία κάμψης δεν μπορεί να είναι < 90° κατά την επένδυση του σωλήνα.
