Δέκτες πίεσης τύπου 435 060-P458-01 060-P458-02 060-P458-03 060-P458-04

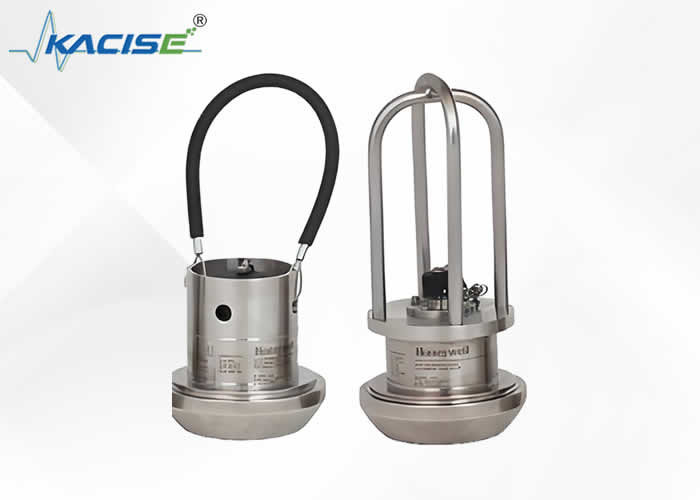

Μοντέλο 435 αισθητήρες πίεσης

060-P458-01
Μοντέλο 435 Wing Union Pressure Sensor, 5000 psi, ±0,2% ακρίβεια FSS, αντισταθμισμένη θερμοκρασία, βαθμονόμηση ενός καλωδίου, συμβατό ηλεκτρικό τερματισμό 4 πινών της σειράς MS (32A-14S-2P-10-M2),Πύλη πίεσης Weco® 1502, τυποποιημένη καλωδίωση 4 πινών,και Inconel® X-750 υγρό διάφραγμα μοντέλα 434/435/437 Wing Union/Hammer Union αισθητήρες πίεσης έχουν σχεδιαστεί για απαιτητικές εφαρμογές πετρελαίου και φυσικού αερίου, καθώς και συστήματα διέγερσης και κυκλοφορίαςΕίναι κατασκευασμένα ως ολοκληρωτικά συγκολλημένο, ατσάλινο συγκρότημα με το διαφράγμα αισθητήρα και το σύστημα σύνδεσης πτέρυγας που είναι μηχανικά κατασκευασμένα ως ένα μέρος.που παρέχει ερμητική ακεραιότητα και ελαχιστοποιεί τη διαρροή μέσων σε σύγκριση με τα εξαρτήματα πολλαπλών μερώνΤο απομονωμένο διάφραγμα αισθητήρα πίεσης ελαχιστοποιεί την μηδενική μετατόπιση κατά τη διάρκεια του σφυροκόπησης και εξαλείφει τη μακροπρόθεσμη μετατόπιση σήματος στο πεδίο.και 2202 Wing Union συμβατά εξαρτήματα είναι κατασκευασμένα από Inconel® X-750, ή προαιρετικά Inconel® 718 συμμορφούμενο με το NACE, επιτρέποντας τη χρήση με συσσωρευτικά και διαβρωτικά μέσα.Η ιδιόκτητη ηλεκτρική σύνδεση από ανοξείδωτο χάλυβα της Honeywell παρέχει ενισχυμένη δευτερογενή συγκράτηση πίεσηςΕιδικές διαδικασίες συναρμολόγησης παρέχουν ενισχυμένες συγκρούσεις και δονήσεις για αξιόπιστη απόδοση στο πεδίο.
060-P458-02
Μοντέλο 435 Wing Union Pressure Sensor, 6000 psi, ±0,2% ακρίβεια FSS, αντισταθμισμένη θερμοκρασία, βαθμονόμηση ενός καλωδίου, συμβατό ηλεκτρικό τερματισμό 4 πινών της σειράς MS (32A-14S-2P-10-M2),Πύλη πίεσης Weco® 1502, τυποποιημένη καλωδίωση 4 πινών,και Inconel® X-750 υγρό διάφραγμα μοντέλα 434/435/437 Wing Union/Hammer Union αισθητήρες πίεσης έχουν σχεδιαστεί για απαιτητικές εφαρμογές πετρελαίου και φυσικού αερίου, καθώς και συστήματα διέγερσης και κυκλοφορίαςΕίναι κατασκευασμένα ως ολοκληρωτικά συγκολλημένο, ατσάλινο συγκρότημα με το διαφράγμα αισθητήρα και το σύστημα σύνδεσης πτέρυγας που είναι μηχανικά κατασκευασμένα ως ένα μέρος.που παρέχει ερμητική ακεραιότητα και ελαχιστοποιεί τη διαρροή μέσων σε σύγκριση με τα εξαρτήματα πολλαπλών μερώνΤο απομονωμένο διάφραγμα αισθητήρα πίεσης ελαχιστοποιεί την μηδενική μετατόπιση κατά τη διάρκεια του σφυροκόπησης και εξαλείφει τη μακροπρόθεσμη μετατόπιση σήματος στο πεδίο.και 2202 Wing Union συμβατά εξαρτήματα είναι κατασκευασμένα από Inconel® X-750, ή προαιρετικά Inconel® 718 συμμορφούμενο με το NACE, επιτρέποντας τη χρήση με συσσωρευτικά και διαβρωτικά μέσα.Η ιδιόκτητη ηλεκτρική σύνδεση από ανοξείδωτο χάλυβα της Honeywell παρέχει ενισχυμένη δευτερογενή συγκράτηση πίεσηςΕιδικές διαδικασίες συναρμολόγησης παρέχουν ενισχυμένες συγκρούσεις και δονήσεις για αξιόπιστη απόδοση στο πεδίο.060-P458-03
060-P458-03
Μοντέλο 435 Wing Union Pressure Sensor, 10000 psi, ακρίβεια ±0,2% FSS, αντισταθμισμένη θερμοκρασία, βαθμονόμηση ενός καλωδίου, συμβατό ηλεκτρικό τερματισμό 4 πινών της σειράς MS (32A-14S-2P-10-M2),Πύλη πίεσης Weco® 1502, τυποποιημένη καλωδίωση 4 πινών,και Inconel® X-750 υγρό διάφραγμα μοντέλα 434/435/437 Wing Union/Hammer Union αισθητήρες πίεσης έχουν σχεδιαστεί για απαιτητικές εφαρμογές πετρελαίου και φυσικού αερίου, καθώς και συστήματα διέγερσης και κυκλοφορίαςΕίναι κατασκευασμένα ως ολοκληρωτικά συγκολλημένο, ατσάλινο συγκρότημα με το διαφράγμα αισθητήρα και το σύστημα σύνδεσης πτέρυγας που είναι μηχανικά κατασκευασμένα ως ένα μέρος.που παρέχει ερμητική ακεραιότητα και ελαχιστοποιεί τη διαρροή μέσων σε σύγκριση με τα εξαρτήματα πολλαπλών μερώνΤο απομονωμένο διάφραγμα αισθητήρα πίεσης ελαχιστοποιεί την μηδενική μετατόπιση κατά τη διάρκεια του σφυροκόπησης και εξαλείφει τη μακροπρόθεσμη μετατόπιση σήματος στο πεδίο.και 2202 Wing Union συμβατά εξαρτήματα είναι κατασκευασμένα από Inconel® X-750, ή προαιρετικά Inconel® 718 συμμορφούμενο με το NACE, επιτρέποντας τη χρήση με συσσωρευτικά και διαβρωτικά μέσα.Η ιδιόκτητη ηλεκτρική σύνδεση από ανοξείδωτο χάλυβα της Honeywell παρέχει ενισχυμένη δευτερογενή συγκράτηση πίεσηςΕιδικές διαδικασίες συναρμολόγησης παρέχουν ενισχυμένες συγκρούσεις και δονήσεις για αξιόπιστη απόδοση στο πεδίο.
060-P458-04
Μοντέλο 435 Wing Union Pressure Sensor, 15000 psi, ακρίβεια ±0,2% FSS, αντισταθμισμένη θερμοκρασία, βαθμονόμηση ενός καλωδίου, συμβατό ηλεκτρικό τερματισμό τεσσάρων καρπών της σειράς MS (32A-14S-2P-10-M2),Πύλη πίεσης Weco® 1502, τυποποιημένη καλωδίωση 4 πινών,και Inconel® X-750 υγρό διάφραγμα μοντέλα 434/435/437 Wing Union/Hammer Union αισθητήρες πίεσης έχουν σχεδιαστεί για απαιτητικές εφαρμογές πετρελαίου και φυσικού αερίου, καθώς και συστήματα διέγερσης και κυκλοφορίαςΕίναι κατασκευασμένα ως ολοκληρωτικά συγκολλημένο, ατσάλινο συγκρότημα με το διαφράγμα αισθητήρα και το σύστημα σύνδεσης πτέρυγας που είναι μηχανικά κατασκευασμένα ως ένα μέρος.που παρέχει ερμητική ακεραιότητα και ελαχιστοποιεί τη διαρροή μέσων σε σύγκριση με τα εξαρτήματα πολλαπλών μερώνΤο απομονωμένο διάφραγμα αισθητήρα πίεσης ελαχιστοποιεί την μηδενική μετατόπιση κατά τη διάρκεια του σφυροκόπησης και εξαλείφει τη μακροπρόθεσμη μετατόπιση σήματος στο πεδίο.και 2202 Wing Union συμβατά εξαρτήματα είναι κατασκευασμένα από Inconel® X-750, ή προαιρετικά Inconel® 718 συμμορφούμενο με το NACE, επιτρέποντας τη χρήση με συσσωρευτικά και διαβρωτικά μέσα.Η ιδιόκτητη ηλεκτρική σύνδεση από ανοξείδωτο χάλυβα της Honeywell παρέχει ενισχυμένη δευτερογενή συγκράτηση πίεσηςΕιδικές διαδικασίες συναρμολόγησης παρέχουν ενισχυμένες συγκρούσεις και δονήσεις για αξιόπιστη απόδοση στο πεδίο.

Αξία για τους Πελάτες

Διαρκής:Τα εξαρτήματα συμβατά με το Weco® Wing Union είναι κατασκευασμένα από Inconel® X-750, ή προαιρετικά από Inconel® 718 συμβατό με το NACE, επιτρέποντας τη χρήση τους με ακατέργαστα και διαβρωτικά μέσα.Η επιλογή προστατευτικού κλουβιού παρέχει προστασία ηλεκτρικής σύνδεσης.
Αξιόπιστος:Η πλήρως συγκολλημένη συναρμολόγηση από ανοξείδωτο χάλυβα, οι τιμές συγκρούσεων / δονήσεων και το απομονωμένο διάφραγμα αισθητήρα πίεσης αυξάνουν την αξιοπιστία.
Ακριβές:Η επιλογή υψηλής ακρίβειας παρέχει εμπιστοσύνη στην πραγματική τιμή της μετρούμενης πίεσης, ιδίως για μικρότερες μεταβολές πίεσης, επιτρέποντας τις προσαρμογές της λειτουργίας γεώτρησης κατά περίπτωση.
Διαθεσιμότητα και υπηρεσία:Η παγκόσμια κατασκευή και υποστήριξη επιτρέπουν στην Honeywell να παρέχει γρήγορα εξατομικευμένα προϊόντα, βοηθώντας τους πελάτες να πληρούν τα χρονοδιαγράμματα του έργου.

Προϊόν Merkmale

KENNDATEN

• Υψηλή ακρίβεια ±0,1 % FSS BFSL (Πρότυπο 435)· τυποποιημένη ακρίβεια ±0,2 % FSS BFSL (Πρότυπα 434/435/437)
• Ολικής συγκόλλησης μονότμητης κατασκευής, ερμητικά σφραγισμένη, από ανοξείδωτο χάλυβα
• Τεχνικές πύλες πίεσης με τυποποιημένο διάφραγμα (μοντέλα 434/435) και με ευρύ διάφραγμα (μοντέλο 437) που είναι διαθέσιμες για την υποστήριξη συνδυασμών μέσων με υψηλή ιξώδεςτητα
• Τα υγροποιημένα εξαρτήματα Inconel® X-750 ή Inconel® 718 (συμμορφούμενα με το NACE) παρέχουν πρόσθετη αντοχή σε συσσωρευτικά ή διαβρωτικά μέσα
• Υποστηριζόμενες πολλαπλές ηλεκτρικές συνδέσεις
• Η επιλογή βαθμονόμησης σάντ υψηλής ακρίβειας επιτρέπει στους χρήστες να επικυρώνουν το σήμα μετατόπισης στο πεδίο, εξασφαλίζοντας ότι ο αισθητήρας είναι ενεργά συνδεδεμένος στο σύστημα.διαθέσιμες επιλογές ενός καλωδίου και δύο καλωδίων
• Η επιλογή προστατευτικού κλουβιού παρέχει πρόσθετη προστασία ηλεκτρικής σύνδεσης και αυξάνει την αντοχή
• Προστασία RFI/EMI
• Εσωτερικά ασφαλής: πιστοποίηση CFMUS/ATEX/IEC Ex
• Έγκριση CE

ΑΝΕΝΔΟΥΝΓΣ ΠΡΟΣΟΧΗ

• Αξιωτική
• Συλλέκτης πνιγμού
• Τραυματισμός και τσιμεντοποίηση
• Μέτρηση κατά τη γεώτρηση (MWD)
• Αντλίες λάσπης / υλοτομία λάσπης
• Ανάπτυξη και εξόρυξη νέων πηγών
• Βόρφηση πετρελαίου και φυσικού αερίου
• Τροχόσπιτα και τσιμεντοφόρα
• Στερεόσωμα
• Στήλωση
• Μέτρηση κεφαλής πηγάδι
