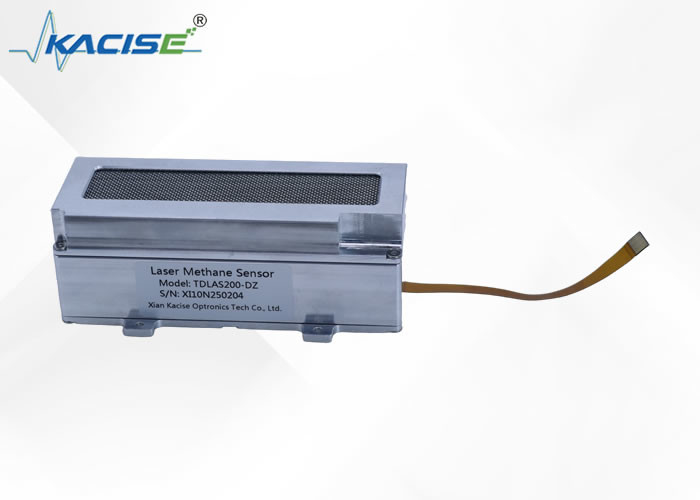

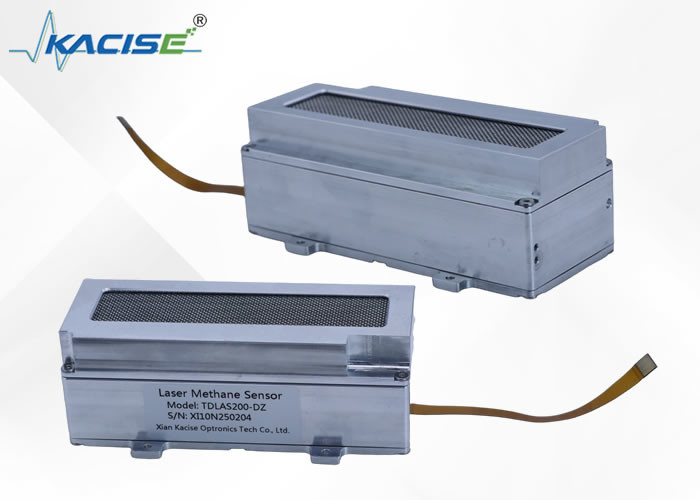

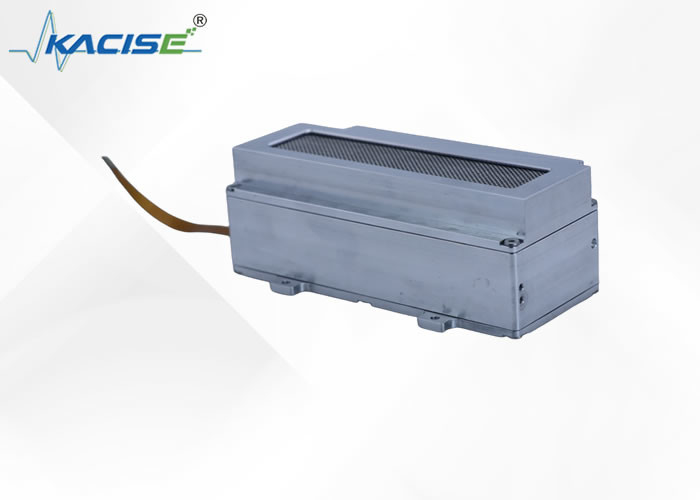

Αισθητήρας μεθανίου λέιζερ TDLAS200

1.Εισαγωγή

Η μονάδα τηλεμετρίας αερίων λέιζερ κατασκευάζεται με βάση την τεχνολογία φασματοσκοπίας απορρόφησης λέιζερ.Εκπέμπει μια ακτίνα λέιζερ συγκεκριμένου μήκους κύματος για να ανιχνεύσει εάν υπάρχει ένα αέριο στόχο στην οπτική περιοχή πορείας του λέιζερ, λαμβάνοντας έτσι τη συγκέντρωση του αερίου-στόχου.

2.Τα χαρακτηριστικά

1. Υψηλή ευαισθησία, ανταποκρίνεται μόνο στο στόχο του αερίου
2. Ενσωματωμένο κύτταρο αναφοράς, μπορεί να βαθμολογείται αυτόματα
3. Εύκολη ενσωμάτωση, ψηφιακή διεπαφή απευθείας εξόδους κατάσταση και συγκέντρωση

3Αρχή μέτρησης

"Τα μόρια μεθανίου απορροφούν φως συγκεκριμένου μήκους κύματος" - Μοριακό φάσμα απορρόφησης
"Η ποσότητα φωτός που απορροφάται από ένα διαφανές μέσο (μάζα αερίου μεθανίου) είναι ανάλογη με το πάχος και τη συγκέντρωση της μάζας του αερίου" - Νόμος του Beer-Lambert
Σύμφωνα με τις παραπάνω φυσικές αρχές, μια δέσμη φωτός συγκεκριμένου μήκους κύματος μπορεί να χρησιμοποιηθεί για να διεισδύσει στη μάζα του αερίου μεθανίου που διαρρέει.η συγκέντρωση μεθανίου στη μάζα του αερίου μπορεί να μετρηθεί, και ανταποκρίνεται μόνο στο μεθάνιο (μονική επιλεκτικότητα).
Η χρήση κυψελών ανίχνευσης με πολλαπλές αντανακλάσεις και η επαναλαμβανόμενη διέλευση του λέιζερ από το μετρούμενο αέριο μπορεί να πολλαπλασιάσει την ευαισθησία ανίχνευσης.

4Τεχνικές παραμέτρους

*1 Βεβαιωθείτε ότι η τάση εισόδου ισχύος της μονάδας δεν είναι μικρότερη από 5V

*2 Σύσταση επιλογής αντλίας < 500 ml/min

5.Διαστάσεις της μονάδας ανίχνευσης

Διάμετροι του συστήματος υποδοχής της μονάδας ανίχνευσης: 115 × 59 × 38 mm (εκτός από καλώδια και συνδέσμους αερίου)
