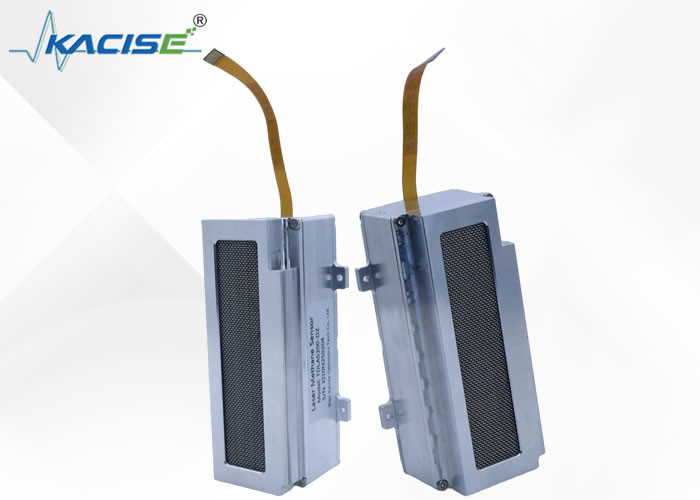

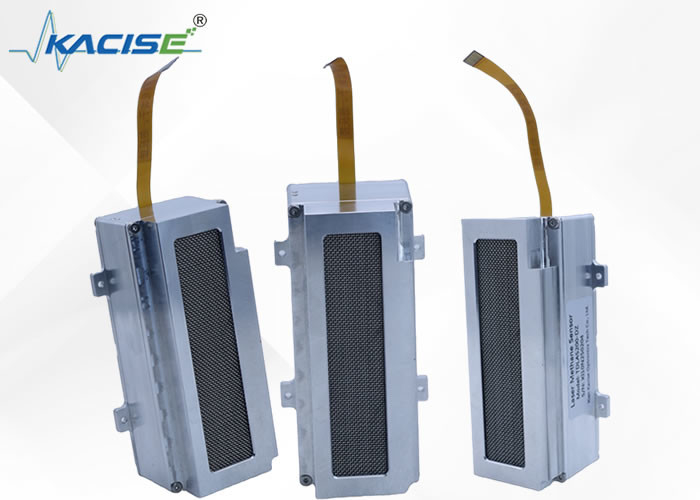

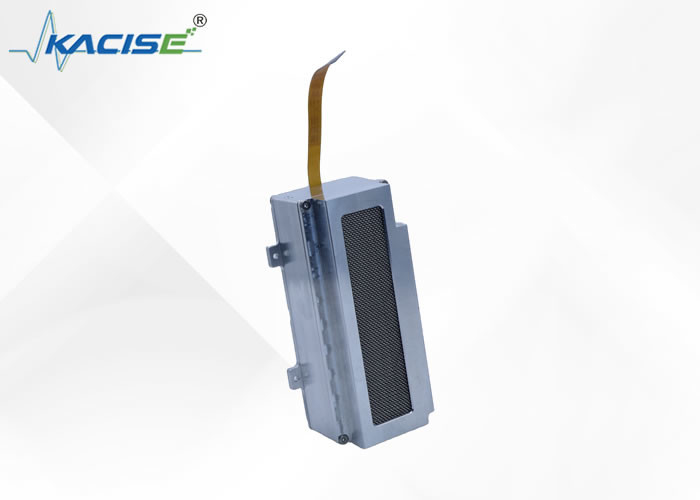

Μονάδα ανίχνευσης μεθανίου με λέιζερ TDLAS200

1.Εισαγωγή

Η KACISE TDLAS200 Laser Methane Detection Module είναι μια συμπαγή και αποτελεσματική λύση για συνεχή παρακολούθηση του μεθανίου.με εύρος ανίχνευσης 0 ~ 5000 ppm και χρόνο απόκρισης 0Η ενότητα έχει σχεδιαστεί για εύκολη ενσωμάτωση σε υπάρχοντα συστήματα, διαθέτει ψηφιακή διεπαφή και μικρό αποτύπωμα 115×59×38mm.Το KACISE εξασφαλίζει αξιόπιστη απόδοση σε διάφορα περιβάλλοντα, καθιστώντας την εν λόγω μονάδα ιδανική για βιομηχανικές και περιβαλλοντικές εφαρμογές.

2.Τα χαρακτηριστικά

1. Υψηλή ευαισθησία, ανταποκρίνεται μόνο στο στόχο του αερίου
2. Ενσωματωμένο κύτταρο αναφοράς, μπορεί να βαθμολογείται αυτόματα
3. Εύκολη ενσωμάτωση, ψηφιακή διεπαφή απευθείας εξόδους κατάσταση και συγκέντρωση

3Αρχή μέτρησης

"Τα μόρια μεθανίου απορροφούν φως συγκεκριμένου μήκους κύματος" - Μοριακό φάσμα απορρόφησης
"Η ποσότητα φωτός που απορροφάται από ένα διαφανές μέσο (μάζα αερίου μεθανίου) είναι ανάλογη με το πάχος και τη συγκέντρωση της μάζας του αερίου" - Νόμος του Beer-Lambert
Σύμφωνα με τις παραπάνω φυσικές αρχές, μια δέσμη φωτός συγκεκριμένου μήκους κύματος μπορεί να χρησιμοποιηθεί για να διεισδύσει στη μάζα του αερίου μεθανίου που διαρρέει.η συγκέντρωση μεθανίου στη μάζα του αερίου μπορεί να μετρηθεί, και ανταποκρίνεται μόνο στο μεθάνιο (μονική επιλεκτικότητα).
Η χρήση κυψελών ανίχνευσης με πολλαπλές αντανακλάσεις και η επαναλαμβανόμενη διέλευση του λέιζερ από το μετρούμενο αέριο μπορεί να πολλαπλασιάσει την ευαισθησία ανίχνευσης.

4Τεχνικές παραμέτρους

*1 Βεβαιωθείτε ότι η τάση εισόδου ισχύος της μονάδας δεν είναι μικρότερη από 5V

*2 Σύσταση επιλογής αντλίας < 500 ml/min

5.Διαστάσεις της μονάδας ανίχνευσης

Διάμετροι του συστήματος υποδοχής της μονάδας ανίχνευσης: 115 × 59 × 38 mm (εκτός από καλώδια και συνδέσμους αερίου)
