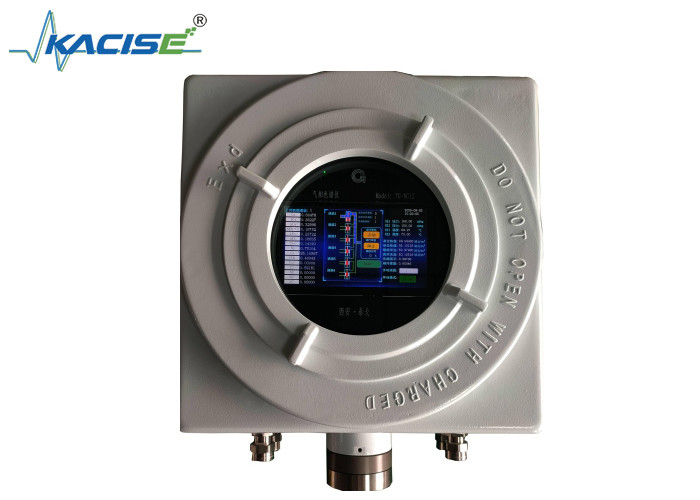

Ο ηλεκτρονικός χρωματογραφικός αναλυτής KTG102 εφαρμόζεται στην ανάλυση καθαρότητας στη πετροχημική βιομηχανία.

Ο ηλεκτρονικός χρωματογραφικός αναλυτής KTG102 εφαρμόζεται στην ανάλυση καθαρότητας στη πετροχημική βιομηχανία

Εισαγωγή

Ο διαδικτυακός χρωματογραφικός αναλυτής της σειράς KTG102 υιοθετεί την προηγμένη διαδικασία Etch για να καταστήσει τον έλεγχο του κυκλώματος αερίου πιο σταθερό και έχει χαμηλό κόστος λειτουργίας.Επιλύει τα μειονεκτήματα όπως το μεγάλο όγκοΜε μια οθόνη αληθινών χρωμάτων 7 ιντσών, παρέχει επί τόπου ένδειξη και λειτουργία με άγγιγμα.και είναι εύκολο στη χρήσηΣήμερα, έχει εφαρμοστεί ευρέως στο πετρέλαιο και το φυσικό αέριο και έχει κερδίσει τον έπαινο ενός μεγάλου αριθμού χρηστών.

Εφαρμογές προϊόντων

• Φυσικό αέριο: Ανάλυση αλκανών, υδρογονανθράκων, φορμαλδεΰδης και ανάλυση προϊόντων στις διαδικασίες CNG και LNG
• Πετροχημική βιομηχανία: Ανάλυση του αιθυλενίου, του πολυαιθυλενίου, του αερίου διύλισης, του ΥΦΑ και της καθαρότητας
• Χημική βιομηχανία άνθρακα: Ανάλυση πλήρους συνιστώσα του αερίου άνθρακα, του αερίου σύνθεσης, του καθαρισμένου αερίου κλπ. ή συνεχής ανάλυση ορισμένου βασικού αερίου
• Άλλα: Ανάλυση μόνιμων αερίων, αερίων περιβάλλοντος και ανάλυση καθαρότητας αερίων όπως αζώτου, υδρογόνου και ήλίου στα βιομηχανικά αέρια

Χαρακτηριστικά του προϊόντος

• Τελευταία σχεδίαση, πιο συμπαγή, πιο αξιόπιστη και πιο ακριβής
• ΓΚ για την ποιότητα μεταβίβασης/μετρήσεων στην θερμική αξία και την ανάλυση των συστατικών
• Πιο οικονομικά έξοδα εγκατάστασης και λειτουργίας
• Πλήρης ανάλυση των συστατικών, ικανή να αναλύει όλα τα συστατικά του φυσικού αερίου μέχρι C12+ και H2S + H2
• Γρήγορη ταχύτητα ανάλυσης, η μέτρηση όλων των συστατικών του φυσικού αερίου μέχρι C6+ διαρκεί λιγότερο από 60 δευτερόλεπτα
• Μικρός όγκος, που καταλαμβάνει πολύ λίγο χώρο, περίπου του μεγέθους μιας θήκης υπολογιστή
• Υψηλή ευαισθησία, 1-5ppm
• Υποστήριξη της αντικατάστασης εσωτερικών στοιχείων της μονάδας - θύρα ένεσης, χρωματογραφική στήλη, ανιχνευτής κλπ.
• Γρήγορη αντικατάσταση των μονάδων καναλιών, ευέλικτη αλλαγή διαμορφώσεων
• Υιοθέτηση της πιο προηγμένης τεχνολογίας EPC, καθιστώντας τον έλεγχο του κυκλώματος αερίου πιο σταθερό
• Απλή, οικονομική και αποτελεσματική αναβάθμιση, απευθείας αναβάθμιση από 1 ή 2 κανάλια σε 6 κανάλια
• Εξοικονομήστε φυσικό αέριο και ηλεκτρικό ρεύμα, το οποίο είναι 10% από αυτό ενός συμβατικού GC. Μια φιάλη αερίου μεταφοράς 40L μπορεί να χρησιμοποιηθεί για περισσότερο από 12 μήνες

Βασικοί δείκτες

Επαναληψιμότητα: 0,01%

Ακριβότητα: ≤0,1%FS

Υπολογισμένες τιμές: θερμική αξία, πυκνότητα, συντελεστής συμπίεσης κλπ. (σύμφωνα με τα πρότυπα ISO6976 ή GPA, Z με AGA 8)

Θερμοκρασία λειτουργίας: -20°C έως 50°C ((-4°F έως 122°F)

Θερμοκρασία αποθήκευσης: -30°C έως 60°C ((-22°F έως 140°F)

Αξία ανθεκτικότητα σε έκρηξη: Ex db IIC T6 GB

Βαθμός προστασίας: IP65

Συνολικές διαστάσεις: 500×490×235mm (μήκος * πλάτος * ύψος)

Βάρος: Περίπου 32 κιλά

Απόδοση ανάλυσης

Χρόνος ανάλυσης: Λιγότερο από 60 δεκαετίες για το C6+

Ρυθμιστής πίεσης: Με ηλεκτρονικό ρυθμιστή πίεσης αερίου φορέα

Θερμοστατικός φούρνος: Τα βασικά στοιχεία όπως η χρωματογραφική στήλη, ο ανιχνευτής και ο βρόχος δειγματοληψίας τοποθετούνται όλοι στον θερμοστατικό φούρνο, ο οποίος έχει λειτουργία προστασίας από υπερθέρμανση θερμοκρασίας.

Η κύρια μονάδα του χρωματογραφικού αναλυτή μπορεί να εμφανίζει πληροφορίες όπως τα συστατικά αερίου, ο συντελεστής συμπίεσης, η θερμική αξία και η πυκνότητα επί τόπου,και μπορεί να επιλέξει το περιεχόμενο της οθόνης και να ρυθμίσει τη λειτουργία εμφάνισης μέσω αφήςΈχει ισχυρή λειτουργία καταγραφής και αποθήκευσης, με ιστορικά αρχεία τουλάχιστον 12 μηνών, συμπεριλαμβανομένων των αρχείων βαθμονόμησης και των αρχείων αποτελεσμάτων δεδομένων κλπ.

Λειτουργίες επικοινωνίας

Διασύνδεση επικοινωνίας: 2 RS485, 2 RS232 και ένα RJ45

Ανάλογες διεπαφές: 16 κανάλια 4·20mA (εκτεταμένες)

Πρωτόκολλα επικοινωνίας: Modbus RTU, πρωτόκολλα TCP/IP

Ψηφιακές διεπαφές: Μέχρι 8 ψηφιακές εξόδους, συμπεριλαμβανομένων ολοκληρωμένων χρωματογραφικών συναγερμών, αυτόματου ελέγχου βαθμονόμησης κλπ.

Διασύνδεση λειτουργίας

Η μεγάλη οθόνη DGUS 7" πραγματικού χρώματος K600+65k χρώματος χρησιμοποιείται για την προβολή και την λειτουργία αφής. Μπορεί να εμφανίσει κάθε μετρούμενο και υπολογιζόμενο συστατικό και βασικές χρωματογραφικές παραμέτρους ελέγχου,και λειτουργίες εκκίνησης, όπως η αυτόματη/χειροκίνητη ρύθμιση παραμέτρων του χρωματογράφου.

Μηχανική κοινής ωφέλειας

Ηλεκτρική τροφοδοσία: 220VAC 50Hz Αέριο φορέα: He ή H2 ή N2 ή Ar

Κατανάλωση: Λιγότερη από 10 ml/min Αγνότητα: 99,995% και άνω
