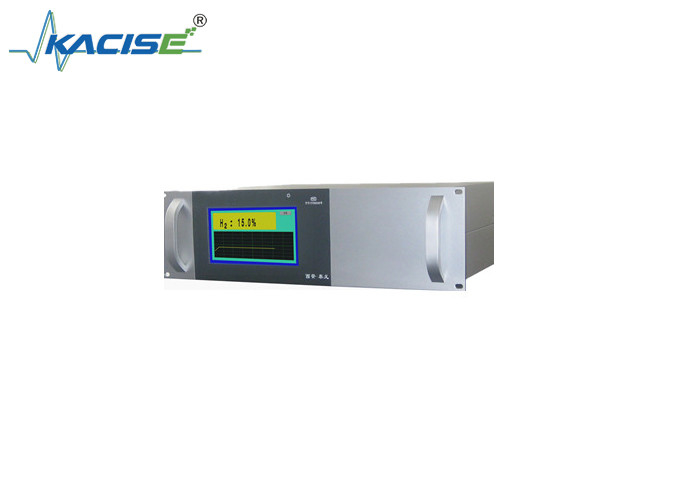

KTG120 Αναλυτής υδρογόνου τύπου 3U σε απευθείας σύνδεση για την πετροχημική βιομηχανία

Αναλυτής υδρογόνου KTG120 (3U Online Type) για την πετροχημική βιομηχανία

Εισαγωγή

Ο αναλυτής υδρογόνου KTG120 είναι ένα εργαλείο ηλεκτρονικής ανίχνευσης της περιεκτικότητας σε υδρογόνο σε μικτά αέρια.Αναπτύσσεται συνδυάζοντας εισαγόμενα αισθητήρες θερμικής αγωγιμότητας αερίων μικροδιαρροής με την τελευταία τεχνολογία επεξεργασίας μικρουπολογιστών.

Περιοχές εφαρμογής

Χρησιμοποιείται για την μη εκρηκτική ηλεκτρονική ανάλυση του περιεχομένου υδρογόνου σε μικτά αέρια σε βιομηχανίες όπως η πετροχημική, η μεταλλουργία, η ενέργεια και ο διαχωρισμός αέρας,ή για την μη-εκρηκτική ηλεκτρονική ανάλυση της περιεκτικότητας σε υδρογόνο στην παραγωγή υδρογόνου από τη διάσπαση της αμμωνίας.

Χαρακτηριστικά του οργάνου

• Υψηλής απόδοσης αισθητήρας: Χρησιμοποιεί υψηλής απόδοσης αισθητήρες θερμικής αγωγιμότητας μικρής ροής, οι οποίοι έχουν μακρά διάρκεια ζωής, υψηλή ευαισθησία και γρήγορη ταχύτητα απόκρισης.
• Ηλεκτρονικός έλεγχος ροής: Με τον ηλεκτρονικό έλεγχο ροής, δεν υπάρχει πρόβλημα απόφραξης.
• Προστασία των αισθητήρων: Παρέχεται με φίλτρο ακριβείας, το οποίο παρατείνει σημαντικά τη διάρκεια ζωής των αισθητήρων.
• Χρήστης φιλική διεπαφή: Έχει ένα πλήρως κινέζικο μενού διαλόγου ανθρώπου - μηχανής, καθιστώντας την λειτουργία διαισθητική και βολική.
• Εικονική οθόνη LCD: Διαθέτει μεγάλη οθόνη 320×240 σημείων - matrix LCD, η οποία μπορεί ταυτόχρονα να εμφανίζει παραμέτρους όπως περιεκτικότητα σε υδρογόνο, ρυθμό ροής, ημερομηνία, ώρα,και εσωτερική θερμοκρασία του οργάνου.
• Αποθήκευση δεδομένων: Διαθέτει λειτουργία αυτόματης χρονολογικής αποθήκευσης, επιτρέποντας στους χρήστες να βλέπουν τα αποθηκευμένα δεδομένα και τις καμπύλες ανά πάσα στιγμή.
• Προσαρμόσιμα σημεία ελέγχου: Τα ανώτερα και κατώτερα σημεία ελέγχου ορίου μπορούν να ορίζονται αυθαίρετα εντός του πλήρους εύρους μέτρησης.
• Λειτουργία επικοινωνίας: Είναι εξοπλισμένο με μια τυποποιημένη θύρα επικοινωνίας RS232 ή RS485, επιτρέποντας αμφίδρομη επικοινωνία με έναν υπολογιστή.

Τεχνικές παραμέτρους

Πεδίο μέτρησης: (0,00 - 99,99)% (επιλέξιμα ενδιάμεσα πεδία).

Μέγιστο επιτρεπόμενο σφάλμα: ± 2% FS.

Ανάλυση: 0,01%.

Σταθερότητα: μηδενική μετατόπιση: ± 2% FS/7d· μετατόπιση εύρους: ± 2% FS/7d.

Επαναληψιμότητα: ± 1% FS.

Χρόνος προθέρμανσης: ≤ 15 λεπτά.

Χρόνος απόκρισης: T90 ≤ 15 s.

Δοκιμαστική ροή αερίου: (300 ± 10) mL/min.

Πίεση αερίου δείγματος: 0,05 MPa ≤ πίεση εισόδου ≤ 0,25 MPa.

Αναλογική έξοδος: (4 - 20) mA τυπικό σήμα.

Ψηφιακή Έκδοση: Μια τυπική θύρα επικοινωνίας RS485 επιτρέπει αμφίδρομη επικοινωνία με έναν υπολογιστή, και μια θύρα Ethernet επιτρέπει τη σύνδεση με το δίκτυο ευρείας περιοχής.

Εξαγωγή επαφής: έξοδος διπλού ρελέα: 220VAC, 1A ή 24VDC, 2A.

Περιβάλλον εργασίας: Θερμοκρασία: - 10°C - + 45°C. υγρασία: ≤ 90% RH.

Ενεργειακή τροφοδοσία: (220 ± 22) VAC, (50 ± 5) Hz.

Εξωτερικές διαστάσεις: 480 mm (εύρος) × 136 mm (ύψος) × 370 mm (βάθος).

Διαστάσεις εγκατάστασης: 442 mm (εύρος) × 134 mm (ύψος).

Βάρος: Περίπου 3,3 κιλά.
