Χρόνος απόκρισης του συστήματος KTG183 Αναλυτική ανάλυση αερίων από την ουρά του κλιβάνου του υδροξείδου του ασβεστίου

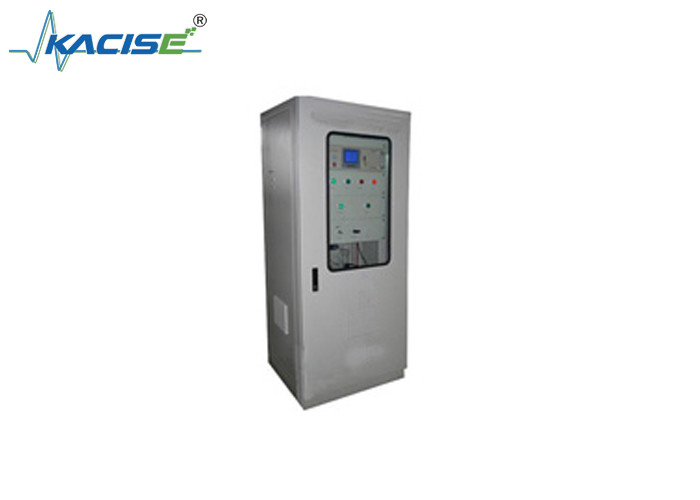

KTG183 Σύστημα πλήρους ανάλυσης αερίων από την ουρά του καυστήρα καρβιδίου ασβεστίου

Εισαγωγή

Το σύστημα ανάλυσης αερίων απορροής από κλιβάνους καρβιδίου ασβεστίου KTG183 είναι προϊόν υψηλών επιδόσεων που έχει σχεδιαστεί και αναπτυχθεί σύμφωνα με τα χαρακτηριστικά της ανάλυσης αερίων απορροής από κλιβάνους καρβιδίου ασβεστίου.Μπορεί να αναλύσει γρήγορα και σε απευθείας σύνδεση το αέριο απορρίμματος καυστήρα καρβιδίου ασβεστίου σε σκληρά περιβάλλοντα πεδίου και να συνειδητοποιήσει την αυτοματοποίηση και την ευφυΐα της διαδικασίας ανάλυσηςΤο σύστημα μπορεί να εξαγάγει αυτόματα το αέριο δείγματος, αφού το αέριο δείγματος αφαιρεθεί από τον ανιχνευτή δειγματοληψίας και υποβληθεί σε δευτερογενή αφυδάτωση στην μονάδα προεπεξεργασίας.το αέριο δείγματος στον αγωγό εισέρχεται στο αναλυτικό όργανο μέσω της βαλβίδας δειγματοληψίας για συνεχή ηλεκτρονική ανάλυση και εκπέμπει ένα τυπικό σήμα ρεύματοςΕπιπλέον, το σύστημα εκτελεί περιοδικά το πρόγραμμα backflushing για να εξασφαλίσει τη μακροχρόνια σταθερή λειτουργία της μονάδας δειγματοληψίας.Συνδυάζοντας με την επιτυχημένη εμπειρία εφαρμογής στη βιομηχανία ανάλυσης αερίων από την ουρά του καυστήρα καρβιδίου του ασβεστίου κατά τη διάρκεια των ετών, το σχεδιασμένο και υλοποιημένο συνεχές ηλεκτρονικό σύστημα ανάλυσης των αερίων απορροής έχει τα ακόλουθα χαρακτηριστικά:

(1) Προηγμένη τεχνολογία και καλή σταθερότητα του συστήματος

Η ανάπτυξη του συστήματος είναι στενά συνδεδεμένη με την πραγματική κατάσταση των κλειστών διαδικασιών καύσης καρβιδίου ασβεστίου στο εσωτερικό και στο εξωτερικό.Χρησιμοποιεί ολοκληρωτικά προηγμένες ξένες τεχνολογίες δειγματοληψίας και προκατασκευής, και έχει φτάσει στο προηγμένο επίπεδο των παρόμοιων ξένων συσκευών όσον αφορά την πρόοδο, την εφαρμοσιμότητα, την αξιοπιστία και την ασφάλεια.

(2) Κοντά στην εφαρμογή και υψηλή αξιοπιστία του συστήματος

Για να εξασφαλιστεί η υψηλή αξιοπιστία του συστήματος, ενώ υιοθετούνται προηγμένες τεχνολογίες, πραγματοποιήθηκαν διάφοροι καινοτόμοι σχεδιασμοί σύμφωνα με τα χαρακτηριστικά της βιομηχανικής εφαρμογής.Για παράδειγμα:, το ντουλάπι ανάλυσης του συστήματος χρησιμοποιεί ηλεκτρικό σύστημα θέρμανσης με σταθερή θερμοκρασία,που επιλύει αποτελεσματικά το πρόβλημα της απόφραξης που προκαλείται από την κατάψυξη συμπυκνωμένου νερού σε αγωγούς και εξαρτήματα το χειμώνα. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeΜε βάση τον συμπυκνωτή συμπυκνωτή και την περισταλτική αντλία για την απόρριψη λυμάτων, το πρόγραμμα ελέγχου των λυμάτων και της αποστράγγισης έχει βελτιστοποιηθεί.αποτελεσματική βελτίωση της επίδρασης των λυμάτων και της αποχέτευσηςΜια σειρά καινοτόμων σχεδίων εξασφαλίζουν αποτελεσματικά την υψηλή αξιοπιστία του συστήματος.

(3) Πλήρεις λειτουργίες και ισχυρή λειτουργικότητα του συστήματος

Με βάση την πολυετή εμπειρία της βιομηχανικής εφαρμογής, έχουν σχεδιαστεί και εφαρμοστεί πλήρεις λειτουργίες του συστήματος και έχει επιτευχθεί υψηλός βαθμός αυτοματοποίησης. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceΕπιπλέον, ο έλεγχος του συστήματος χρησιμοποιεί μια αξιόπιστη και σταθερή οθόνη ελέγχου με άγγιγμα.Η καλή διεπαφή ανθρώπου-μηχανής απαλλάσσει τους περιορισμούς της παραδοσιακής λειτουργίας ελέγχου με κουμπιά και βελτιώνει τη λειτουργικότητα του συστήματος.

(4) Μονουλικός σχεδιασμός και μικρός όγκος συντήρησης συστήματος

Σύμφωνα με τις απαιτήσεις του ολοκληρωμένου συστήματος, η διάταξη της δομής του συστήματος υιοθετεί τη δομή ενός ντουλαπιού ανάλυσης (ή ενός δωματίου ανάλυσης),υλοποίηση του ενοποιημένου σχεδιασμού των μονάδων λειτουργίας του συστήματοςΑυτό όχι μόνο απλοποιεί την εγκατάσταση και το διορθωτικό έλεγχο στο χώρο, αλλά επίσης βελτιώνει αποτελεσματικά την αξιοπιστία του συστήματος, μειώνει τον όγκο συντήρησης του συστήματος,και μπορεί να ολοκληρώσει το "σχεδιασμό έργου κλειδί σε κλειδί".

Οι κύριοι δείκτες τεχνικής απόδοσης του συστήματος

Πεδίο μέτρησης: 0,00-15,00% O2; 0,0-30,0% H2; (Η περιοχή μπορεί να προσαρμοστεί)

0.0·100,0% CO· (Συστατικά όπως το CO2, το CH4 και η θερμική αξία είναι προαιρετικά)

Ταχύτητα ροής αερίου δείγματος: 400±10 ml/min·

Χρόνος απόκρισης του συστήματος: T90<30s (Ο σωλήνας δειγματοληψίας έξω από το ντουλάπι ανάλυσης είναι <10M) ·

Ακριβότητα φιλτραρίσματος: < 1 μm·

Αναλογική έξοδος: 4-20mA·

Ψηφιακή έξοδος: διεπαφή RS232/485, πρότυπο πρωτόκολλο Modbus/RTU (προαιρετικό)
