KTG184 Σύστημα ανάλυσης διαδικασιών φυσικού αερίου πλάτος 1000 mm × ύψος 1700 mm × βάθος 600 mm για κανονική συντήρηση

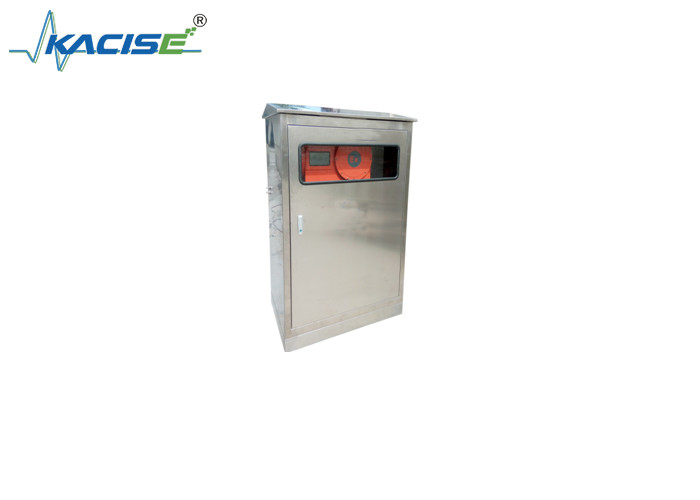

Σύστημα ανάλυσης διαδικασίας φυσικού αερίου KTG184

Εισαγωγή

Το σύστημα ανάλυσης KTG184 έχει σχεδιαστεί και κατασκευαστεί ειδικά για την ηλεκτρονική ανάλυση του CO2 και του σημείου δροσιάς (DP) μετά την καθαρισμό του φυσικού αερίου.Οι βαλβίδες των αγωγών είναι όλες σχεδιασμένες με ανοξείδωτο χάλυβα.. Μπορεί να διεξάγει ηλεκτρονική ανίχνευση της περιεκτικότητας σε CO2 και της τιμής DP. Το όργανο CO2 εμφανίζει διαισθητικά τα δεδομένα επί τόπου.που μπορεί να συνδεθεί σε υπολογιστή, τηλεοπτική οθόνη ή καταγραφέας, που επιτρέπουν τηλεχειρισμό ή σύνδεση με αυτόματο σύστημα ελέγχου για ανεξέλεγκτο έλεγχο.Η διεπαφή ανθρώπου-μηχανής υιοθετεί μια οθόνη αφής 320 × 240 dot-matrix με μικρή γωνία θέασηςΤα κουμπιά αφής και η πλήρης λειτουργία του κινεζικού μενού το καθιστούν εύκολο στην κατανόηση, απλό και αξιόπιστο.μπορεί να καταγράφει την περιεκτικότητα σε CO2 και την τιμή DP σε τακτικά διαστήματαΤα αποθηκευμένα δεδομένα μπορούν να φθάσουν έως και 3,200, και παρέχεται επίσης μια απεικόνιση καμπύλης.

Ο αισθητήρας CO2 σε αυτό το σύστημα ανίχνευσης χρησιμοποιεί εισαγόμενο υπέρυθρο αισθητήρα και ο αισθητήρας σημείου δροσιάς χρησιμοποιεί αισθητήρα σημείου δροσιάς Vaisala, τα οποία έχουν αξιόπιστες επιδόσεις και μακρά διάρκεια ζωής.Το σύστημα επεξεργασίας σήματος υιοθετεί ένα εξαιρετικά ολοκληρωμένο έξυπνο σύστημα μικρουπολογιστών με ένα μόνο τσιπΤο σύστημα διαθέτει καλή διεπαφή ανθρώπου-μηχανής.με απλή λειτουργία και εύκολη συντήρηση.

Αυτό το σύστημα ανίχνευσης υιοθετεί ένα σύστημα προεπεξεργασίας πολλαπλών σταδίων, συμπεριλαμβανομένης της μείωσης της πίεσης, της σταθεροποίησης της τάσης, της σταθεροποίησης της ροής, του φιλτραρίσματος κλπ., και είναι εξοπλισμένο με τυποποιημένο αέριο.Τα εξαρτήματα των αγωγών αερίου είναι κατασκευασμένα από ανοξείδωτο χάλυβα.Η υψηλή αξιοπιστία του διασφαλίζει ότι το σύστημα μπορεί να ανιχνεύσει με ακρίβεια και σταθερότητα τα συστατικά του αερίου δείγματος.

Βασικοί δείκτες τεχνικής απόδοσης

(1) Πεδίο μέτρησης: 0-100×10−6 CO2, +20°C·-100°C.

(2) Χρόνος απόκρισης του συστήματος: CO2 T90< 30S (Ο σωλήνας δειγματοληψίας έξω από το ντουλάπι ανάλυσης είναι < 3M) ·

(3) Ακρίβεια φιλτραρίσματος: < 0,1 μm·

(4) Σήμα εξόδου: Σήμα προτύπου 4-20mA.

(5) Κανονικός κύκλος συντήρησης: τουλάχιστον 90 ημέρες.

(6) Συνολικές διαστάσεις: 1000MM (εύρος) × 1700MM (ύψος) × 600MM (βάθος).

(7) Κατηγορία ανθεκτικότητας σε έκρηξη: ExdIICT6·

(8) Βάρος: Περίπου 120Kg.
