Name: Ο αισθητήρας απόστασης λέιζερ KLSA-PN για τοπογραφική χαρτογράφηση
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA-PN
Price: 5,000.00 USD
Availability: InStock

Σπίτι > προϊόντα > Αισθητήρες λέιζερ >

Ο αισθητήρας απόστασης λέιζερ KLSA-PN για τοπογραφική χαρτογράφηση

Τοπογραφικός αισθητήρας εμβέλειας χαρτογράφησης λέιζερ

Αισθητήρας εμβέλειας λέιζερ KLSA-PN

Τόπος καταγωγής:

Κίνα

Μάρκα:

KACISE

Πιστοποίηση:

Αριθμό μοντέλου:

KLSA-PN

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Output:

RS485/Simulation/PNP/NPN/Relay/UART

measuring range:

20m

measuring frequency:

50...100...250Hz

fade zone:

0.2m

Work laser:

905nm,Class 1

working temperature:

-20~50℃

Επισημαίνω:

Τοπογραφικός αισθητήρας εμβέλειας χαρτογράφησης λέιζερ

Αισθητήρας εμβέλειας λέιζερ KLSA-PN

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1pcs

Συσκευασία λεπτομέρειες

κάθε μονάδα έχει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες

Χρόνος παράδοσης

5-8 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

1000 κομμάτι/κομμάτια ανά Εβδομάδα διαπραγματεύσιμη

Συγγενικά προϊόντα

Βίντεο

Αισθητήρες εύρους λέιζερ σειράς KLSA Μέγιστη απόσταση μέτρησης 22m Επίπεδο προστασίας περίβλησης IP65 για τη βιομηχανία και την κατασκευή

Βρείτε την καλύτερη τιμή

Αισθητήρες εύρους λέιζερ σειράς KLSA για γεωγραφική και μηχανική κατασκευή

Βρείτε την καλύτερη τιμή

Βίντεο

Εξωτερικός αισθητήρας απόστασης λέιζερ υψηλής απόδοσης KLSA

Βρείτε την καλύτερη τιμή

Ράδαρα λέιζερ 2D KL2A-25 για μη επανδρωμένα οχήματα και μη επανδρωμένα πλοία

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86--17719566736

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

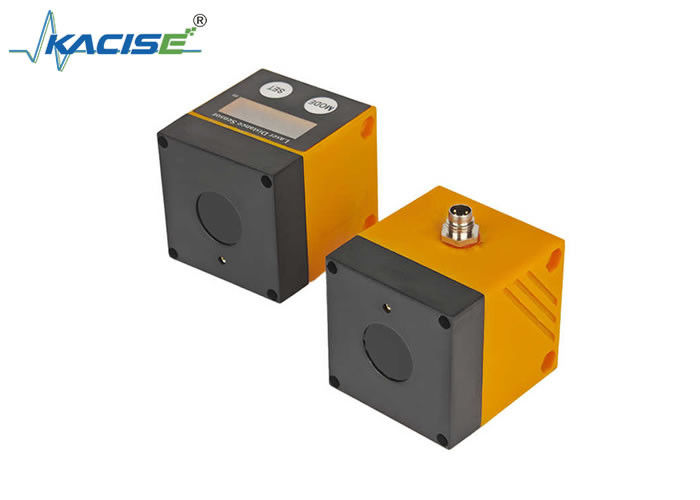

Ο αισθητήρας KLSA-PN Laser Ranging για τοπογραφική χαρτογράφηση

Χαρακτηριστικά προϊόντος

Ιδιότης	Αξία
Παραγωγή	Rs485/προσομοίωση/pnp/npn/relay/uart
Εύρος μέτρησης	20μ.
Συχνότητα μέτρησης	50 ... 100 ... 250Hz
Ζώνη εξασθένισης	0,2m
Δουλεύω λέιζερ	905nm, κλάση 1
Θερμοκρασία εργασίας	-20 ~ 50 ℃

Περιγραφή προϊόντος

Ο αισθητήρας που κυμαίνεται με λέιζερ KLSA-PN είναι ένα όργανο ακριβείας που χρησιμοποιεί τεχνολογία λέιζερ για την επίτευξη μέτρησης απόστασης μη επαφής. Καθορίζει την απόσταση, τη θέση ή τη μετατόπιση του αντικειμένου προορισμού, εκπέμποντας λέιζερ και ανάλυση του ανακλώμενου σήματος. Τα βασικά του πλεονεκτήματα είναι υψηλή ακρίβεια, μεγάλη απόσταση, γρήγορη απόκριση και ικανότητα κατά της παρεμβολής.

Βασικά χαρακτηριστικά

Μπορεί να χρησιμοποιηθεί ως αισθητήρας απόστασης λέιζερ με εύρος μέτρησης 0,03 έως 22 m
Καταστολή φόντου 22 μέτρων
4 ψηφία οθόνη για μετρημένες τιμές
RS485 Σήμα και αναλογικό σήμα 4-20mA
Η απόσταση μεταξύ αισθητήρα και φόντου πρέπει να περιορίζεται σε ≤22 m για ακριβείς μετρήσεις

Τεχνικές προδιαγραφές

Παράμετροι απόδοσης

Εύρος μέτρησης	Μέγιστη απόσταση μέτρησης: 22m Κάτω από Strong Light @100klux περιβάλλον: 12m Κάτω από μαύρο στόχο με 10% ανακλαστικότητα: 20μ.
Συχνότητα μέτρησης	100Hz (ρυθμιζόμενη συχνότητα)
Επαναλαμβανόμενη ακρίβεια	± 8.0mm @50 ~ 2000mm ± 20,0mm @2000 ~ 6000mm ± 30,0mm @6000 ~ 20000mm
Απόλυτη ακρίβεια	±20.0mm@200~2000mm; 20 ~ 200mm κοντά στην τυφλή περιοχή, μεγάλο σφάλμα ± 30,0mm @2000 ~ 6000mm <1% @6000 ~ 20000mm
Ανίχνευση πολλαπλών στόχων	Διπλή κορυφή
Αντιστάθμιση θερμοκρασίας	Ναί
Διόρθωση ανακλαστικότητας	Ναι, η απόκλιση διαφορετικών στόχων χρωμάτων είναι μικρότερη από 5mm
Τυφλή περιοχή	0,03 μ.

Ελαφριά πηγή

Λειτουργικός λέιζερ	905nm, κλάση 1
Field Fov	<2 °
Μέγεθος σημείου	Φ3.5cm@1m: φ11.5cm@5m φ23cm@10m; Φ50cm@20m
Δείκτης λέιζερ	650-660nm, κλάση 2, (IEC 60825-1: 2014, EN 60825-1: 2014)

Εργασιακό περιβάλλον

Θερμοκρασία εργασίας	-20 ~ 50 ℃
Θερμοκρασία αποθήκευσης	-40 ~ 85 ℃
Επίπεδο προστασίας περιβλήματος	IP65

Ηλεκτρικές παραμέτρους

Τάση εργασίας	DC+9 ~ 35V
Ρεύμα εργασίας	107mA@12V υποδεικνύει ότι η εργασία με λέιζερ 103mA@12V υποδεικνύει το λέιζερ
Αντίστροφη προστασία	Ναί
Απομόνωση	Ναί
Ζωή με λέιζερ	Περισσότερα από 50000h

Διεπαφή εξόδου

Διεπαφή εξόδου	Αμφίδρομος PNP \| Αμφίδρομη NPN \| RS485-MODBUS \| Uart \| Αναμετάδοση Κανονικά ανοιχτό/κλειστό \| Κανονικά ανοιχτό/κλειστό \| 4 ~ 20mA
Μεγάλου φορτίου εξόδου εξόδου διακόπτη	100ma
Μέγιστο φορτίο αναλογικής εξόδου	250Ω

Κουμπί εμφάνισης

Ψηφία Nixie Tube	4-bit
Λειτουργία κουμπιού	Ρύθμιση τιμής διακόπτη. Ένδειξη διακόπτη λέιζερ. ρύθμιση αναλογικής εύρους

Μηχανικές παράμετροι

Βάρος	73G+3G (σφάλμα πλήρωσης κόλλας)
Θήκη	Κοιλιακούς

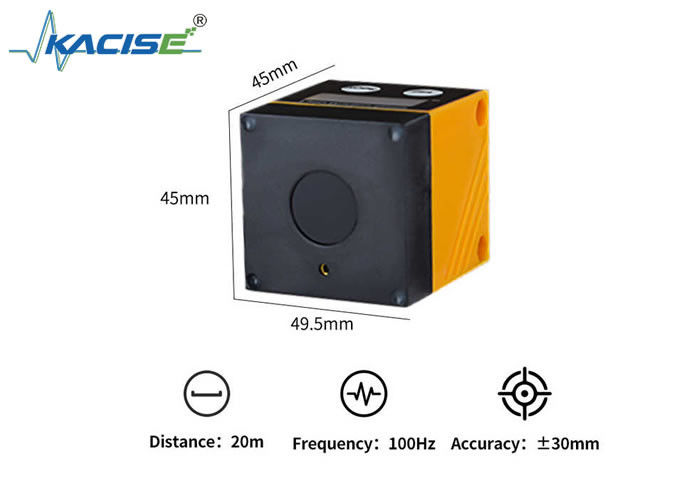

Διαστάσεις	454549,5mm

Αξεσουάρ

Μπουλόνι	M4*55mm 2
Υποστήριγμα	Προαιρετικός
Ηλεκτρική σύνδεση	1*m8, καλώδιο μήκους 1 μέτρου

Οδηγίες ασφαλείας

Διαβάστε αυτό το έγγραφο πριν εγκαταστήσετε τη συσκευή. Βεβαιωθείτε ότι το προϊόν είναι κατάλληλο για την αίτησή σας και δεν υπόκειται σε περιορισμούς.
Η ακατάλληλη χρήση ή η χρήση της συσκευής για σκοπούς διαφορετικούς από εκείνους που καθορίζονται μπορεί να προκαλέσουν δυσλειτουργία της συσκευής ή να οδηγήσουν σε απροσδόκητες καταστάσεις κατά τη χρήση.
Μόνο εξειδικευμένο προσωπικό που επιτρέπεται από τον χειριστή της συσκευής μπορεί να εκτελεί εγκατάσταση, ηλεκτρική σύνδεση, ρυθμίσεις, λειτουργία και συντήρηση της συσκευής.
Σε περίπτωση δυσλειτουργίας στη συσκευή, επικοινωνήστε με τον κατασκευαστή. Απορρίπτουμε τυχόν αξιώσεις ευθύνης και εγγύησης που προκύπτουν από μη εξουσιοδοτημένες τροποποιήσεις ή/και μεταβολές στη συσκευή.

Λειτουργίες

Έξοδος λειτουργίας υστέρησης

[HNO] [HNC].Ρυθμίστε ένα σημείο διακόπτη. Εάν η μετρούμενη τιμή αλλάζει γύρω από το εύρος ανίχνευσης, η συνάρτηση υστέρησης μπορεί να διατηρήσει σταθερή την κατάσταση του διακόπτη εξόδου.

Έξοδος λειτουργίας παραθύρου

[FNO] [FNC].Ρυθμίστε δύο σημεία διακόπτη για κοντά και μακριά. Χρησιμοποιήστε τη λειτουργία παραθύρου για να παρακολουθείτε το καθορισμένο επιτρεπόμενο εύρος.

Απενεργοποιήστε το λέιζερ

Ο αισθητήρας μπορεί να ρυθμίσει την κόκκινη κουκκίδα για να υποδείξει το λέιζερ ενεργοποιημένο και απενεργοποιώντας πατώντας το κουμπί. Δεν επηρεάζει την κανονική μέτρηση απόστασης.

Εγκατάσταση

Όροι εγκατάστασης

Εγκαταστήστε τη συσκευή έτσι ώστε το αντικείμενο που πρόκειται να μετρηθεί να είναι εντός της περιοχής μέτρησης 0,03 ... 22 m.
Ο αισθητήρας έχει σταθερή περιοχή ακρίβειας 22 m. Μην μετράτε αντικείμενα μέσα σε ένα εύρος> 22 μ.
Ο πελάτης θα πρέπει επίσης να αποφεύγει αντανακλαστικά αντικείμενα στην άμεση οπτική διαδρομή του αισθητήρα μέσα σε μια περιοχή> 22 m. Διαφορετικά, οι μετρούμενες τιμές μπορεί να είναι ανακριβείς.

Εγκαταστήστε αξεσουάρ

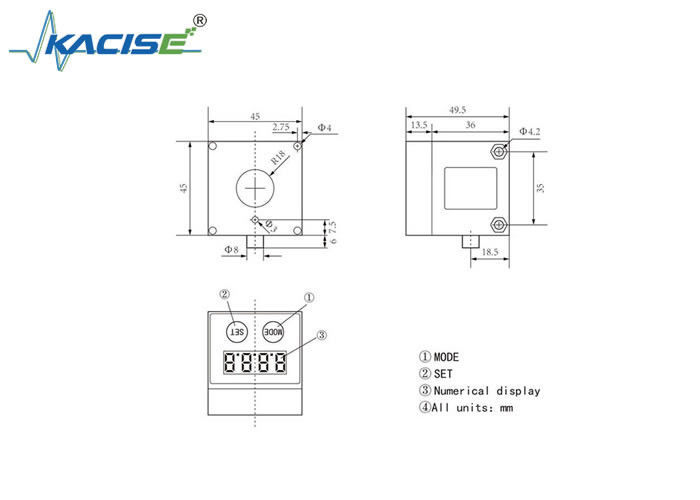

Διαστάσεις

Ορισμός καλωδίου

ΟΧΙ.	Έγχρωμη γραμμή	KLSA-P/N	Klsa-da	KLSA-T
1	Καστανός	VCC, DC9-35V	VCC, DC9 ~ 35V	VCC, DC3.3V
2	Μαύρος	ΑΕΔ	GND, αναλογικό έδαφος	Εξοικονόμηση
3	Μπλε	Out1	RS485 α	Rx
4	Λευκό	Out2	RS485 β	TX
5	Γκρί	Κανένας	Αναλογική έξοδος

Παραγγέλλο πίνακας μοντέλου

Σειρά	Διασυνδέομαι	Μοντέλο
1 μ.	PNP	KLSA-01P
2 μ.	PNP	KLSA-02P
3 μ.	PNP	KLSA-03P
4 μ.	PNP	KLSA-04P
5 μ.	PNP	KLSA-05P
5 μ.	ΝΠΝ	KLSA-05N
5 μ.	RS485/4-20mA	KLSA-05DA
5 μ.	Αναμετάδοση	KLSA-05R
10 μ.	PNP	KLSA-10P
10 μ.	ΝΠΝ	KLSA-10N
10 μ.	RS485/4-20mA	KLSA-10DA
10 μ.	Αναμετάδοση	KLSA-10R
20μ.	PNP	KLSA-20P
20μ.	ΝΠΝ	KLSA-20N
20μ.	RS485/4-20mA	KLSA-20DA
20μ.	Αναμετάδοση	KLSA-20R
20μ.	Uart ttl	KLSA-20T
