Αισθητήρες εύρους λέιζερ σειράς KLSA για γεωγραφική και μηχανική κατασκευή

Οι αισθητήρες απόστασης λέιζερ της σειράς KLSA για γεωγραφική έρευνα και μηχανική κατασκευή.

Εισαγωγή

Οι αισθητήρες απόστασης λέιζερ της σειράς KLSA είναι εξειδικευμένα εργαλεία που έχουν σχεδιαστεί για να ανταποκριθούν στις αυστηρές απαιτήσεις της γεωμετρίας και της μηχανικής κατασκευής.Αυτοί οι αισθητήρες παρέχουν υψηλή ακρίβεια, μετρήσεις απόστασης χωρίς επαφή για την υποστήριξη καθηκόντων όπως ο σχεδιασμός της τοποθεσίας, η διαρθρωτική ευθυγράμμιση και η παρακολούθηση της προόδου σε οικοδομικά περιβάλλοντα.

Βασικά χαρακτηριστικά

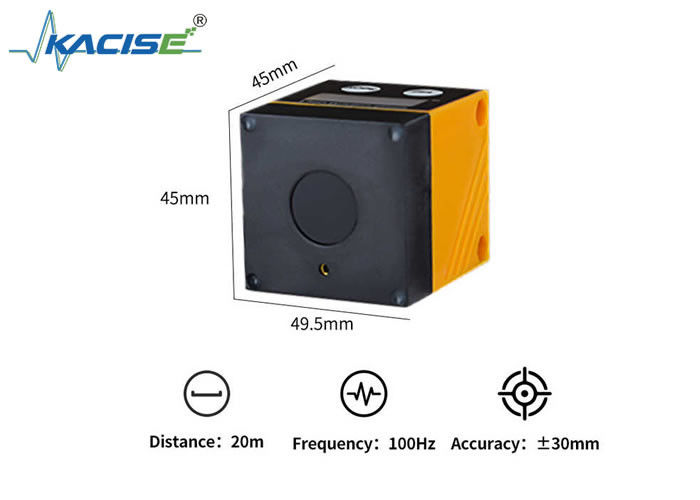

• Μέτρηση ακρίβειας: Μετρά με ακρίβεια αποστάσεις από 0,03 έως 22 μέτρα, με σταθερό εύρος ακρίβειας και ανάλυση σε επίπεδο χιλιοστών (π.χ. 1,234m για ενδείξεις κάτω των 10m),διασφάλιση λεπτομερών δεδομένων για εργασίες μετρήσεων και διάταξης.
• Διπλή έξοδος σήματος: παρέχει RS485 (πρωτόκολλο MODBUS-RTU) για ψηφιακή ολοκλήρωση με λογισμικό μετρήσεων και αναλογικά σήματα 420mA για μεταφορά δεδομένων σε πραγματικό χρόνο στα συστήματα ελέγχου.
• Καταστολή του φόντου: Φιλτράρει τις αντανακλάσεις πέρα από τα 22 μέτρα, ελαχιστοποιώντας τις παρεμβολές από τις γύρω δομές ή το έδαφος για να επικεντρωθεί στις μετρήσεις στόχου.
• Χρησιμοποιήσιμη διεπαφή:

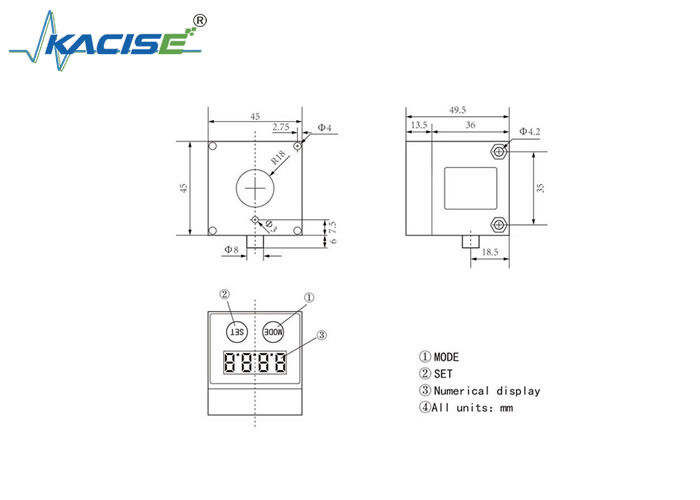

• Η διαισθητική τετραψήφια οθόνη δείχνει σε πραγματικό χρόνο τις ενδείξεις απόστασης σε μέτρα, με αυτόματη αλλαγή μονάδας (χιλιόμετρα για <10m, εκατοστά για ≥10m).

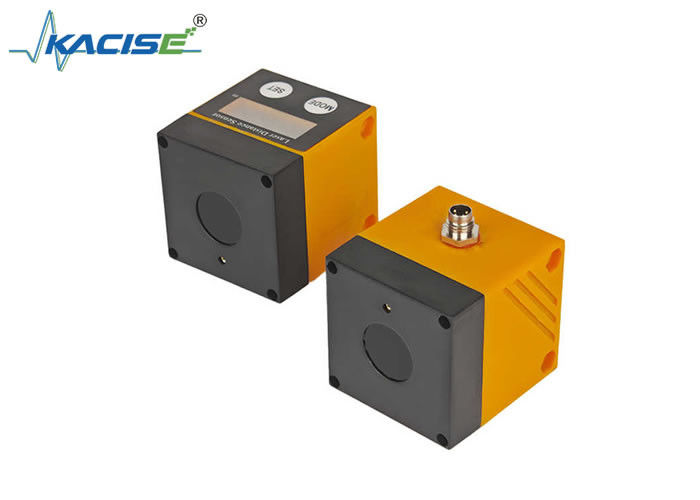

• Τα κουμπιά MODE/SET επιτρέπουν ρυθμίσεις επί τόπου, όπως ο έλεγχος ενεργοποίησης/αποσύνδεσης με λέιζερ (μέσω του μενού LAS) και η αναλογική βαθμονόμηση εμβέλειας (επιλογή AEP), χωρίς να διαταράσσουν τις μετρήσεις.
• Υστερέση και λειτουργίες παραθύρου (πρότυπο KLSA-PN):
• Η λειτουργία υστερέσης σταθεροποιεί τα σήματα εξόδου καθορίζοντας σημεία διακόπτη με ανοχή ± 30 mm, ιδανικά για την παρακολούθηση κινούμενων εξαρτημάτων σε δυναμικές εργοτάξια.
• Η λειτουργία παράθυρου ορίζει όρια κοντά (nSPx) και μακριά (FSPx) για την ανίχνευση αντικειμένων εντός συγκεκριμένων ζωνών, υποστηρίζοντας τον έλεγχο ποιότητας για διαρθρωτικά κενά ή τοποθέτηση υλικών.
• Βιομηχανική αξιοπιστία:
• Λειτουργεί με τροφοδοσία συνεχούς ρεύματος 9 ̊35V, σύμφωνα με τα πρότυπα ασφάλειας EN 50178, και αντέχει σε σκληρές συνθήκες εργοτάσματος με ανθεκτική κατασκευή.
• Απαιτεί επαγγελματική εγκατάσταση για να εξασφαλιστεί η συμμόρφωση με τους κανονισμούς ασφάλειας και η βέλτιστη απόδοση.

Εφαρμογές

• Γεωγραφία και χαρτογράφηση: Μετρά τα περίμετρα της γης, τις διαστάσεις των κτιρίων και τις αποχωρήσεις υποδομών για τοπογραφική ανάλυση και σχεδιασμό.
• Παρακολούθηση του χώρου κατασκευής: Παρακολουθεί τις διαρθρωτικές παραμορφώσεις, ελέγχει την ευθυγράμμιση της φόρμας και επαληθεύει τους όγκους αποθεμάτων υλικού σε πραγματικό χρόνο.
• Πολιτεία: Υποστηρίζει την κατασκευή γεφυρών και σηράγγων με την παρακολούθηση της απόστασης των στοιχείων, της κατακόρυφης / οριζόντιας ευθυγράμμισης και των ανοιχτών χώρων φορτίου.
• Ενσωμάτωση εξοπλισμού: Ενσωματώνεται με ρομποτικούς συνολικούς σταθμούς, drones ή συστήματα IoT μέσω MODBUS-RTU για αυτοματοποιημένη συλλογή δεδομένων και βελτιστοποίηση ροής εργασίας.

Τεχνικές προδιαγραφές

Επικοινωνία: Απομονωμένο RS485 με ρυθμιζόμενες ταχύτητες baud (9600-115200 bps) και έλεγχο CRC16 για αξιόπιστη μετάδοση δεδομένων.

Ασφάλεια: Ο έλεγχος ενεργοποίησης / απενεργοποίησης με λέιζερ μειώνει τις οπτικές παρεμβολές κατά τη διάρκεια των ερευνών, ενώ τα μητρώα κατάστασης βλάβης (π.χ. 0000H για προειδοποιήσεις υπεράκτιας εμβέλειας) ενισχύουν τις διαγνωστικές δυνατότητες.

Η σειρά KLSA συνδυάζει ακρίβεια, αντοχή και προσαρμοστικότητα, καθιστώντας το ένα απαραίτητο εργαλείο για τους επαγγελματίες στην έρευνα και την κατασκευή μηχανικών που απαιτούν αξιόπιστη,λύσεις μέτρησης απόστασης σε πραγματικό χρόνο.
