Πομπούς Διαφορικής Πίεσης Dwyer Series DM-2000 για Αέρα & Αέρια

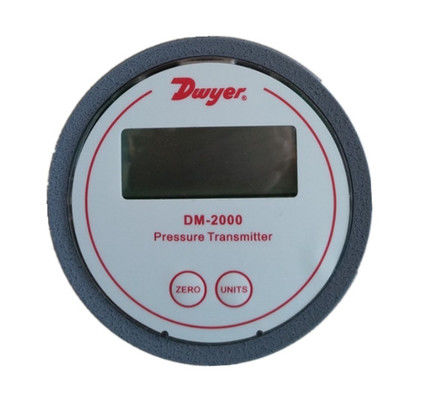

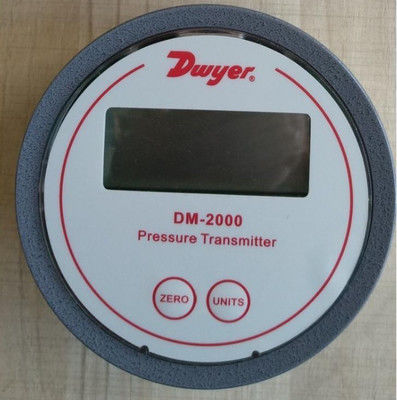

Μεταδότης διαφορικής πίεσης σειράς DM-2000 Dwyer για αέρα και αέρια

Εισαγωγή του προϊόντος

Ο διαχωριστικός πομπός πίεσης DM-2000 της σειράς Dwyer είναι σχεδιασμένος για τη μέτρηση της πίεσης του αέρα και των συμβατών αερίων,που παρέχει ένα τυποποιημένο σήμα εξόδου 4-20 mA για απρόσκοπτη ενσωμάτωση σε βιομηχανικά συστήματα ελέγχουΤο περίβλημά του είναι σχεδιασμένο να ταιριάζει με την ίδια διαχωριστική διάταξη με ένα τυποποιημένο μετρητή Magnehelic, επιτρέποντας την απλή αναβάθμιση.Αυτός ο πομπός διαθέτει πλαστική κατασκευή γεμάτη γυαλί με ενσωματωμένες συνδέσεις πίεσης για γρήγορη εγκατάσταση.Οι ψηφιακές ρυθμίσεις μηδενικού πλήκτρου και διαστήματος απλοποιούν την βαθμονόμηση πεδίου, ενώ μια προαιρετική 3.5-ψήφια LCD εμφανίζει τιμές διαδικασίας σε επιλέξιμες μηχανικές μονάδες, καθιστώντας την ιδανική για HVAC,καθαρό δωμάτιο, και βιομηχανικές εφαρμογές παρακολούθησης.

Βασικά χαρακτηριστικά

Μαγνητοτροχοειδής -συμβατή τοποθέτηση

Απευθείας αντικατάσταση των τυποποιημένων μετρητών Magnehelic, χρησιμοποιώντας πανομοιότυπες διαστάσεις διαχωρισμού για εύκολη αναβάθμιση.

Αξιόπιστη ανίχνευση πίεσης

Μετρά τον αέρα και τα μη καύσιμα αέρια με ακρίβεια ± 1% F.S. στους 70°F.

Σταθερή απόδοση με ± 1% μετατόπιση του F.S. ετησίως.

Χρησιμοποιήσιμη βαθμονόμηση

Οι ψηφιακές ρυθμίσεις μηδενικού / διαστήματος με κουμπί πιέσεως αντικαθιστούν τα παραδοσιακά δυνατομέτρα για ακριβή ρύθμιση.

Μονάδες μηχανικής επιλογής πεδίου (4-6 επιλογές) μέσω ενός μόνο κουμπιού.

Προαιρετική οπτική εμφάνιση

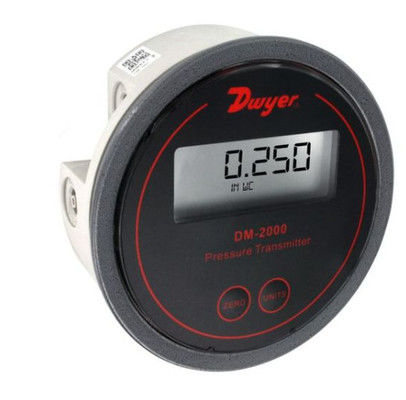

3Το πίνακα οθόνης LCD με 5 ψηφία (0,7 ίντσες ύψος) εμφανίζει τιμές πίεσης σε πραγματικό χρόνο σε psi, inH2O, mmH2O, kPa, mbar ή Pa.

Στερεά Κατασκευή

Γυάλινο πλαστικό περίβλημα με ενσωματωμένες συνδέσεις σωλήνων 1/8 ιντσών για αντοχή.

Αντιστέκεται σε 10 psig (0,69 bar) και σε θερμοκρασίες λειτουργίας από -6,67°C έως 48,9°C.

Βιομηχανική συμβατότητα

Δύο καλώδια 10-35 VDC τροφοδοσία με έξοδο 4-20 mA, που υποστηρίζει αντίσταση κυκλώματος έως 1250 Ωμ.

Τερματικό μπλοκ τύπου βίδες για ασφαλείς ηλεκτρικές συνδέσεις.

Προδιαγραφές της σειράς Dwyer DM2000
Υπηρεσία:Αέρος και μη καύσιμα, συμβατά αέρια.
Ενυδατωμένα υλικά: Εταιρεία συμβούλων.
Ακρίβεια: ± 1% F.S. σε 70°F.
Σταθερότητα: +1% Ε.Χ./έτος.
Περιορισμοί θερμοκρασίας:20 έως 120°F (-6,67 έως 48,9°C).
Περιορισμοί πίεσης: 10 psig (0,69 bar).
Θερμική επίδραση: ± 0,055% F.S./°F (0,099% F.S./°C).
Απαιτήσεις ισχύος: 10-35 VDC (2 καλώδια).
Σημείο εξόδου: 4 έως 20 mA.
Ρυθμίσεις μηδέν και διαστήματος: ψηφιακό πλήκτρο μηδέν και διαστήματος.
Αντίσταση κυκλώματος:DC: 0-1250 ohms μέγιστο.
Συνεχή κατανάλωση:DC: 38 mA κατ' ανώτατο όριο.
Ηλεκτρικές συνδέσεις:Τερματικό μπλοκ τύπου βίδες.Εμφάνιση:3.5 ψηφίων LCD, 0,7 "ύψος.
Σύνδεσμοι διεργασίας: 1/8 ′′ σωλήνα αναγνώρισης.
Προσανατολισμός τοποθέτησης:Κοντά.
Βάρος:4.8 ουγκιές (136 γραμμάρια).
Ο πομπός διαφορικής πίεσης DM2000 της σειράς Dwyer ανιχνεύει την πίεση του αέρα και των συμβατών αερίων και στέλνει ένα τυποποιημένο σήμα εξόδου 4-20 mA.Το κιβώτιο DM2000 έχει σχεδιαστεί ειδικά για να τοποθετείται στην ίδια διάμετρο διαχωρισμού με ένα τυποποιημένο μέτρο Magnehelic®Ένα ευρύ φάσμα μοντέλων είναι διαθέσιμα, βαθμονωμένα εργοστασιακά σε συγκεκριμένες περιοχές.

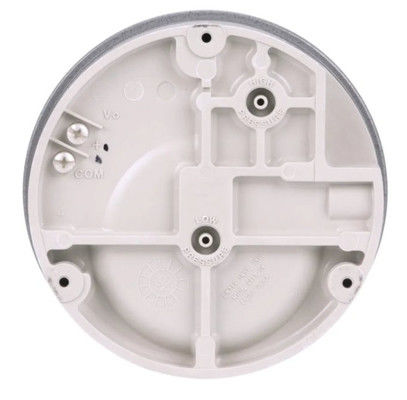

Οι συνδέσεις πίεσης είναι εγγενείς στο γυάλινο γεμάτο πλαστικό καλούπι που καθιστά την εγκατάσταση γρήγορη και εύκολη.Το ψηφιακό πλήκτρο μηδέν και το διάστημα απλοποιούν την βαθμονόμηση σε σύγκριση με τα τυπικά δυνατομετρά στροφήςΈνα προαιρετικό LCD 3,5 ψηφίων δείχνει μονάδες διαδικασίας και μηχανικής.
